DITECH DT5112 Bedienungsanleitung

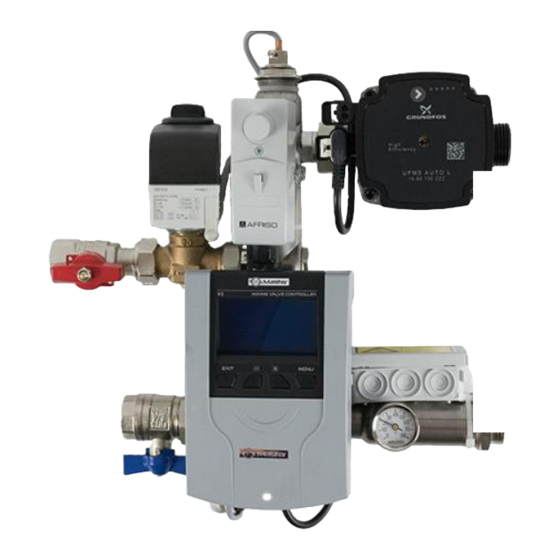

DITECH Mischregler 130/6 für FBH
für ca. 120 m² Fußbodenheizungsfläche
Technische Daten
Flächenheizung verwendet, die an eine Hochtemperatur-Heizungsanlage angeschlossen ist. Der inte-
grierte witterungsgeführte Regler Master V.1 regelt die Vorlauftemperatur. Der Mischregler ist
komplett vorverdrahtet. Bis ca. 120 m² Fußbodenheizung ausreichend, abhängig vom Wärmebedarf.
Auslegungsdaten
Einbauhöhe 360 mm
Einbaulänge 350 mm
max. Betriebsdruck
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Volumenstrom
max. Differenzdruck primär
Als Betriebsmedium kann nicht korrosives Heizungswasser nach VDI 2035 bzw. ÖNORM H 5195
oder ein Glykol-Wasser-Gemisch bis 50 % Glykol verwendet werden.
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
Komponenten
Umwälzpumpe (Bedienungsanleitung - siehe Folgeseiten), Vorlauftemperaturregler Master V.1 mit Außen- und VL-Temperaturfühler,
Sicherheitstemperaturbegrenzer (fix 60 °C), 2-Wege-Ventil mit 3-Punkt-Stellmotor, RL-Thermometer, integrierte Rückschlagklappe im Mischbalken
Funktion
Beim Mischregelset wird die gewünschte Flächenheizungs-Vorlauftemperatur über den integrierten Regler (Master V.1) witterungsabhängig
geregelt. Dieser öffnet langsam beim Unterschreiten der Flächenheizungs-Vorlauf-Solltemperatur (über Heizkurve des Reglers vorgegeben) das
Ventil über einen 3-Punkt-Stellmotor am Primär-Vorlauf und lässt wärmeres Vorlaufwasser des Hochtemperatur-Heizkreises in die
Flächenheizkreise strömen (Beimischung). Die Wassertemperatur des Hochtemperatur-Heizkreises muss mindestens 15 K höher sein als die
gewünschte Vorlauftemperatur der Flächenheizung.
Über die Umwälzpumpe vermischt sich im Vorlaufverteilerbalken das kühlere Rücklaufwasser der Flächenheizkreise mit dem Hochtemperatur-
Vorlaufwasser. Die Mischtemperatur kann am Thermometer abgelesen und kontrolliert werden. Das erwärmte Mischwasser strömt als Vorlauf in
die Flächenheizkreise. Vor der Umwälzpumpe ist ein Tauchfühler montiert, der bei Erreichen der Flächenheizungs-Solltemperatur über den Regler
das Ventil vorm Edelstahlbalken wieder schließt. Die Umwälzpumpe lässt erwärmtes Mischwasser solange durch die Heizkreise strömen, bis die
Temperatur durch Wärmeabgabe in die angeschlossenen Räume absinkt, und die Beimischung wieder einsetzt. Um eine unzulässige
Überschreitung der Vorlauftemperatur zu verhindern (z. B. bei defektem Ventil oder 3-Punkt-Stellantrieb), ist ein Sicherheitstemperaturbegrenzer
an der Mischgruppe verbaut, dieser schaltet bei der eingestellten Maximaltemperatur von 60 °C die Pumpe ab, und bei Abkühlung auf etwa 47 °C
selbständig wieder ein.
Hinweis Bestandteil der Mischgruppe ist eine Umwälzpumpe, die unvermeidbare Laufgeräusche im Betrieb verursacht. Im Sinne einer geräuscharmen
Installation ist darauf zu achten, dass:
- der Pumpenkopf und die dahinterliegenden Heizkreise ordnungsgemäß entlüftet wird
- die Pumpe auf den erforderlichen Differenzdruck eingestellt wird
- kein Köperschall der Pumpe auf Bauteile übertragen wird
Wir empfehlen den Betriebsmodus ∆p-c (konstanter Differenzdruck, dabei ist der Volumenstrom der Pumpe variabel geregelt, der eingestellte
Differenzdruck jedoch bleibt konstant, die nachgeschalteten Flächenheizungskreise sollten auch hydraulisch regulierbar sein.
Einstellung über Volumenstrom
→ Alle Durchflussmesser des Heizkreisverteilers komplett öffnen. → Umwälzpumpe einschalten und den Betriebsmodus der Pumpe auf Δp-c
konstanten Differenzdruck einstellen. → Entsprechend dem maximalen Druckverlust des ungünstigsten Heizkreises die Leistungsstufe einstellen
(siehe Kennlinie Bedienungsanleitung Pumpe). → Alle Heizkreise auf die nach Auslegung ermittelten Durchflussmengen einstellen. → Danach
Memory-Funktion einstellen und die Durchflussmesser arretieren. Sollte der Volumenstrom nicht ausreichend sein muss an der Pumpe nachgestellt
werden. → Alle Einstellungen nochmals kontrollieren und gegebenenfalls nachregulieren (Einstellungen fixieren und notieren). → Die Pumpe sollte
bei Flächenheizungen auf konstanten Differenzdruck eingestellt bleiben. Erst jetzt können die Stellantriebe wieder in den Automatikbetrieb (bei
strawatherm) bzw. montiert und die Primärabsperrungen geöffnet werden. → Am Thermometer kann die tatsächliche Vorlauftemperatur der
Flächenheizung abgelesen werden.
Technische Änderungen vorbehalten.
Stand 04/2021
Der Mischregler wird zur witterungsge-
führten Vorlaufregelung einer Niedertemperatur-
Anschlüsse
primär horizontal 3/4" IG
sekundär horizontal 1" AG, flachdichtend
6 bar
90 °C
50 °C
2,14 m³/h
200 mbar
Stellen Sie sicher, dass die Anlage ordnungsgemäß gefüllt und entlüftet ist. Die Primär-
absperrungen vor der Mischgruppe schließen. Bedienungsanleitung Pumpe beachten
Bedienungsanleitung
Art.-Nr.: DT5112
Vorlauf
sekundär
Rücklauf
sekundär
optional DITECH S Verteiler
