Net-2/5 Pocket
Anschluss an ein Netzwerk
Art-Net-Einstellungen
01) Schließen Sie den Ethernetanschluss des Net-2/3 Pocket mit einem CAT5/CAT6-Kabel an einen
Netzwerk-Switch an.
02) Stellen Sie die IP-Adresse Ihres Computers/Ihres Lichtmischpultes je nach den Art-Net-Einstellungen
auf 2.x.x.x oder 10.x.x.x ein.
03) Setzen Sie die Subnetzmaske auf allen Geräten auf 255.0.0.0.
04) Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-Adresse haben.
Das Art-Net-Protokoll überträgt große Mengen an DMX-512-Daten über ein Ethernet-Netzwerk unter
Verwendung von des TCP/IP-Protokolls. Art-Net 4 unterstützt bis zu 32768 Universen. Art-Net™ ist das
Eigentum von Artistic Licence Holdings Ltd und urheberrechtlich geschützt.
sACN-Einstellungen
01) Schließen Sie den Ethernetanschluss des Net-2/3 Pocket mit einem CAT5/CAT6-Kabel an einen
Netzwerk-Switch an.
02) Stellen Sie eine beliebige IP-Adresse für Ihren Computer/Controller ein (sACN-Netzwerke haben keine
Beschränkungen für IP-Adressen).
03) Stellen Sie die Subnetzmaske auf allen Geräten ein.
04) Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-Adresse haben.
sACN (streaming Architecture for Control Networks) oder ANSI E1.31 ist ein Protokoll zur Übertragung von
DMX-512-Daten über IP-Netzwerke und wurde von der ESTA (Entertainment Services and Technology
Association) entwickelt. Es unterstützt bis zu 63999 Universen und verwendet die Multicast-Technologie.
Herstellung eines Datenkabels
Sie können das Datenkabel für die Datenübertragung mit einem Standard-Ethernetkabel ersetzen.
Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels.

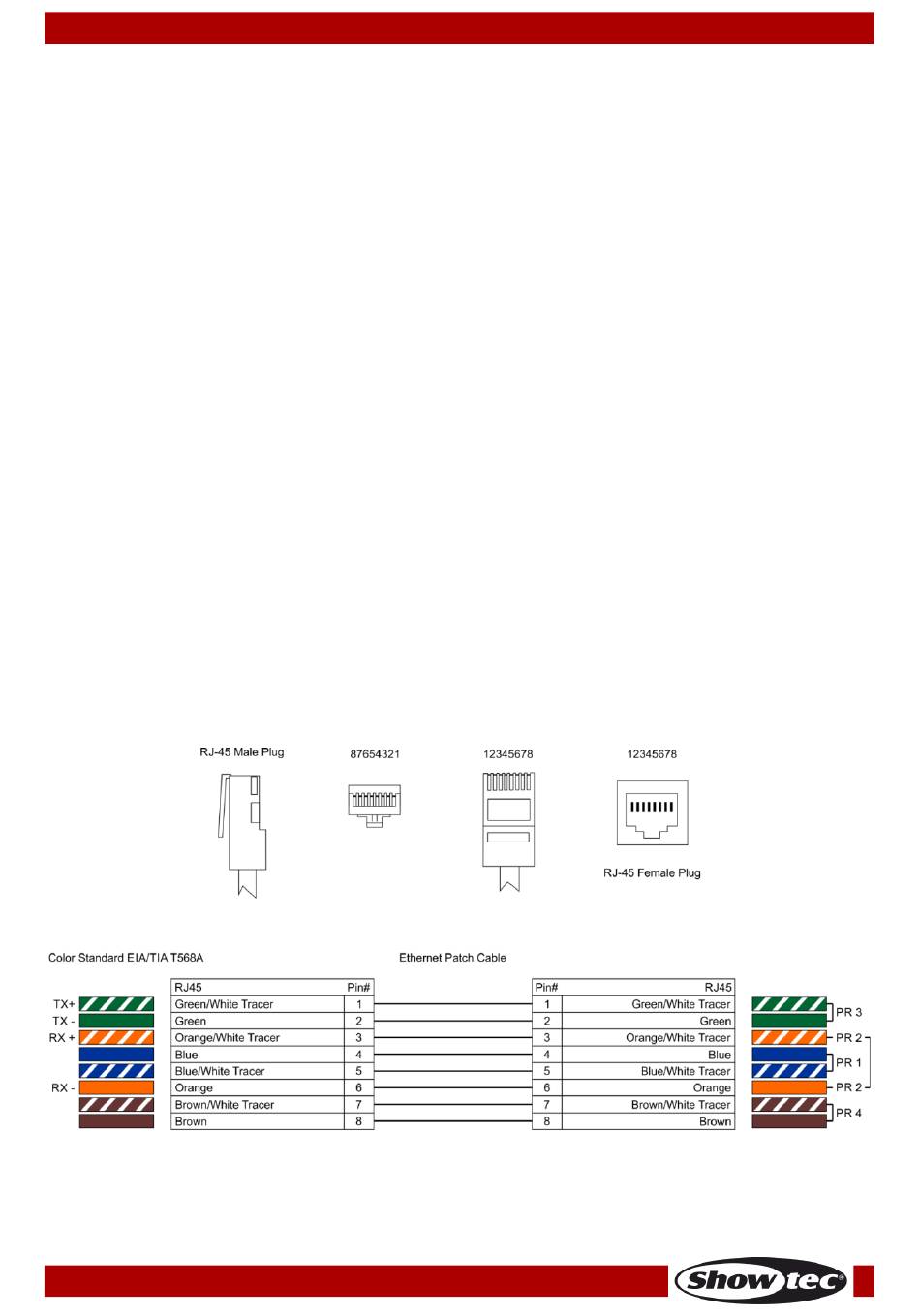

Verbinden Sie ein Standard-Netzkabel (CAT-5/ CAT-E /CAT-6) mit einem RJ-45-Anschluss, so wie auf
Abbildung 6 gezeigt. Die Drähte sollten wie folgt farblich markiert werden:
Bestellnummer: 50808
10
Abb. 06
