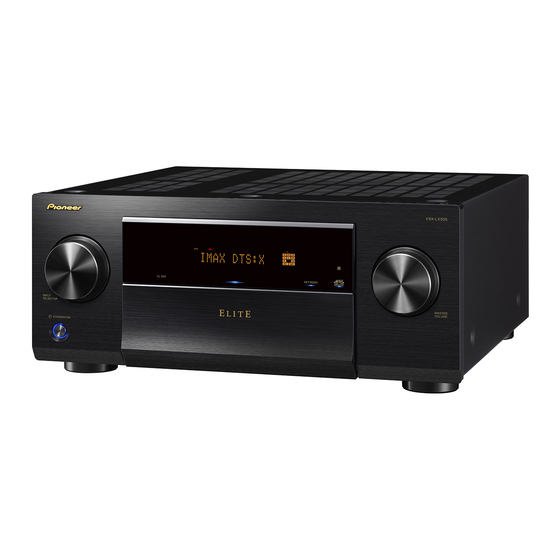

Pioneer VSX-LX505 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für VSX-LX505:

Leitfaden zur ersten einrichtung (2 Seiten)

Inhalt

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

183

184

185

186

187

188

189

190

191

192

193

194

195

196

197

198

199

200

201

202

203

204

205

206

207

208

209

210

211

212

Inhaltsverzeichnis

Quicklinks

Bedienungsanleitung

AV RECEIVER

VSX-LX505

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Pioneer VSX-LX505

Seite 1 Bedienungsanleitung AV RECEIVER VSX-LX505...
Seite 2 Inhalt Firmware-Update Lautsprecherkonfiguration Fehlerbehebung Main Room Main Room Room Ergänzende Informationen Zone 2 Zone 2 Zone 2 Zone 2 Lautsprecheranschlüsse Verringern des Stromverbrauchs im Standby- Zustand Wenn die folgenden Funktionen aktiviert sind, nimmt der Stromverbrauch im Standby-Modus zu. Um den Stromverbrauch im Standby-Modus zu reduzieren, überprüfen Sie jede Einstellung und stellen Sie die Funktionen auf "Off".
Seite 3: Inhaltsverzeichnis
Lautsprecheranschlüsse Bevor Sie den Vorgang starten Firmware-Update Lautsprecher, die Sie mit diesem Gerät und dessen Aktualisierungsinformationen zur Firmware Kabelanschlüssen verwenden können Verfahren zur Firmware-Aktualisierung Verbindungen Teilenamen Hinweise zu Verbindungen über HDMI-Kabel Bedienfeld Verbindungen Display Anschließen des Fernsehers Rückseite (Modelle für Nordamerika) An ARC/eARC-Fernseher Rückseite (Modelle für Europa, Australien und Asien) 16 An Nicht-ARC-Fernseher...
Seite 4 Registrieren dieses Geräts mit einem Amazon-Konto 98 Wiedergabe Bedienung dieser Einheit Amazon Music Audiowiedergabe von einem extern angeschlossenen Registrieren dieses Geräts bei Amazon Music Gerät Wiedergabe von Amazon Music mit der Pioneer Grundlegende Funktionen Remote App BLUETOOTH ® -Wiedergabe Wiedergabe von Amazon Music mit der Audiowiedergabe von Geräten mit BLUETOOTH-...
Seite 5 Initial Setup mit dem automatischen Startup- Einrichtung Assistenten Wiedergabe Bedienungen Einrichtung 1. Speaker Setup 2. Multi Zone Sound Check System Setup 3. ARC Setup Menü-Liste 4. Room EQ Input/Output Assign Pioneer Remote App Speaker Hauptfunktionen Audio Adjust Erste Einrichtung Source Dirac Live Hardware...
Seite 6 Einmessen mit Dirac Live Verwendung von Dirac Live Manuelle Einstellung Fehlerbehebung Bevor Sie den Vorgang starten Erratische Gerätefunktionsweise Fehlerbehebung Anhang Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Eingabeformate und auswählbare Wiedergabemodi 192 Wiedergabemodus-Effekte Lautsprecherkombinationen (Modelle für Nordamerika) Lautsprecherkombinationen (Modelle für Europa, Australien und Asien) Allgemeine Spezifikationen...
Seite 7: Bevor Sie Den Vorgang Starten
Bevor Sie den Vorgang starten „ Lieferumfang Sie wird nicht mit dem Produkt geliefert. „ Hinweis • Schließen Sie Lautsprecher mit einer Impedanz von 4 Ω bis 16 Ω an. • Das Netzkabel darf erst angeschlossen werden, wenn alle anderen Verbindungen vorgenommen wurden.
Seite 8: Firmware-Update
Firmware-Update Dieses Gerät ist mit einer Funktion zur Aktualisierung der Firmware über Forderungen bezüglich Ihrer Verwendung des Programms oder der mitgelieferten Netzwerk oder USB-Port ausgestattet, wenn nach dem Kauf ein Firmware elektronischen Dokumentation, ungeachtet der Rechtstheorie und unabhängig Update angekündigt wird. Dadurch können verschiedene Funktionen hinzugefügt davon, ob die Forderungen aus unerlaubter oder vertragsgemäßer Handlung und Bedienungen verbessert werden.
Seite 9: Update Über Usb
via NET" mit den Cursortasten aus und drücken Sie ENTER. Update über USB • Wenn "Firmware Update" ausgegraut ist und nicht ausgewählt werden • Unterlasse Sie beim Aktualisieren der Firmware Folgendes : kann, warten Sie eine Weile, bis es verfügbar ist. •...
Seite 10 der folgenden Beschreibungen. PIOAVR_R.zip Entpacken Sie die Datei auf Ihrem PC. Die Anzahl der entpackten Dateien und Fehlercode Ordner variiert je nach Modell. • -01, -10 : 3. Kopieren Sie alle entpackten Dateien und Ordner ins Stammverzeichnis des Das USB-Speichergerät wird nicht erkannt. Überprüfen Sie, ob das USB- USB-Speichergerätes.
Seite 11: Teilenamen
Teilenamen Bedienfeld – HDMI CEC ( →p142) – HDMI Standby Through ( →p142) – USB Power Out at Standby ( →p144) – Network Standby ( →p145) – Bluetooth Wakeup ( →p145) E Fernbedienungssensor : Empfängt Signale von der Fernbedienung. • Der Signalbereich der Fernbedienung liegt innerhalb von zirka 16´/5 m bei einem Winkel von 20°...
Seite 12 Bedienfeld Sendersuchmodus. ( →p83) V ZONE CONTROL-Taste : Steuert die Multizonenfunktion. ( →p107) W DIMMER-Taste : Sie können das Display ausschalten oder die Helligkeit des Displays in drei Stufen anpassen. X LISTENING MODE-Taste : Ändert den Wiedergabemodus. ( →p89) Y PERSONAL PRESET 1/2/3-Tasten : Sie können die aktuellen Einstellungen –...
Seite 13: Display
Display Display der HDMI-Eingang ist ausgewählt. DIGITAL : Digitale Signale werden eingegeben, und der digitale Eingang ist ausgewählt. C Leuchtet je nach Typ des digitalen Audioeingangssignals und nach Wiedergabemodus. D Leuchtet unter den folgenden Bedingungen. 5 F G RDS (Modelle für Europa, Australien und Asien) : Es werden RDS-Übertragungen empfangen.
Seite 14: Rückseite (Modelle Für Nordamerika)
Rückseite (Modelle für Nordamerika) Rückseite (Modelle für Nordamerika) A B C D E Antenne für Drahtlosverbindung : Zur Verwendung bei Wi- Fi-Verbindungen oder 180° BLUETOOTH-fähigen Geräten. Stellen Sie die Winkel entsprechend dem Verbindungsstatus ein. F HDMI OUT-Buchsen : Hier können Video- und Audiosignale über ein HDMI-Kabel übertragen werden, das an einen Monitor wie einen Fernseher oder Projektor angeschlossen ist.
Seite 15 Rückseite (Modelle für Nordamerika) Leistungsverstärker angeschlossen werden. ( →p60) Q SUBWOOFER PRE OUT-Buchsen : Hier kann ein aktiver Subwoofer mit einem Subwoofer- Kabel angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT- Buchse das gleiche Signal ausgegeben.
Seite 16: Rückseite (Modelle Für Europa, Australien Und Asien)
Rückseite (Modelle für Europa, Australien und Asien) Rückseite (Modelle für Europa, Australien und Asien) C COMPONENT VIDEO IN-Buchsen : Es können A B C D Videosignale einer AVKomponente über ein Component-Videokabel eingegeben werden. (Nur mit den Auflösungen 480i oder 576i kompatibel.) D VIDEO IN-Buchse : Es können Videosignale einer AV-Komponente über ein analoges Videokabel eingegeben werden.
Seite 17 Rückseite (Modelle für Europa, Australien und Asien) Leistungsverstärker angeschlossen werden. ( →p60) Q SUBWOOFER PRE OUT-Buchsen : Hier kann ein aktiver Subwoofer mit einem Subwoofer- Kabel angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT- Buchse das gleiche Signal ausgegeben.
Seite 18: Fernbedienung
Fernbedienung Fernbedienung STANDBY/ON-Taste Setup" - "Hardware" - "Power Management" - "Sleep Timer" auswählen ( →p144). B PERSONAL PRESET 1/2/3-Tasten : Sie können I HDMI MAIN/SUB-Taste : Wählen Sie die HDMI die aktuellen Einstellungen – Eingangswahl, Wiedergabemodus usw. – speichern oder die OUT-Buchse zur Ausgabe von Videosignalen von gespeicherten Einstellungen aufrufen.
Seite 19 Fernbedienung N TONE/DIALOG/SW-Tasten : Passt die zurückgesetzt. O LISTENING-MODE-Tasten : Hiermit können Sie Klangqualität der Lautsprecher und den einen Wiedergabemodus auswählen ( →p89). Lautstärkepegel des Subwoofers an. P DIMMER-Taste : Sie können das Display TONE-Taste : Hier können Sie die Klangqualität der Lautsprecher anpassen.
Seite 20: Zeicheneingabe
Zeicheneingabe • Wählen Sie "A/a", um zwischen Groß- und Kleinschreibung zu wechseln. Sie können Zeichen oder Symbole auf einer auf dem Fernsehbildschirm angezeigten Tastatur eingeben, zum Beispiel um ein Passwort für Wi-Fi Setup (Kann auch mit der MODE-Taste auf der Fernbedienung geändert werden.) ( →p158) einzugeben oder einen gespeicherten Radiosender zu benennen •...
Seite 21: Lautsprecherkonfiguration
Lautsprecherkonfiguration Dieses Gerät kann je nach verwendeter Lautsprecherkonfiguration auf unterschiedliche Weise verwendet werden. Wählen Sie die für die Installationsumgebung geeignete Lautsprecherkonfiguration aus und bestimmen Sie dann die Installations- und Verbindungsmethode. Lautsprecherkonfiguration 5.1ch 7.1ch 5.1.2ch 7.1.2ch ‰ Lautsprecherkonfiguration ( →p23) ‰ Lautsprecherinstallation ( →p32) 5.1.4ch ‰...
Seite 22: Der Hörraum Und Die Lautsprecherkonfiguration
Lautsprecherkonfiguration Der Hörraum und die Lautsprecherkonfiguration A ZONE-A-Lautsprecher Das Lautsprechersystem, das im Hauptraum (in dem sich dieses Gerät befindet) eingerichtet ist. B ZONE-2-Lautsprecher Das 2-Kanal-Lautsprechersystem, das in einem separaten Raum (ZONE 2) eingerichtet ist. Auf diese Weise können Sie im Hauptraum und im separaten Raum zur gleichen Zeit dieselbe Quelle oder separate Quellen wiedergeben.
Seite 23: 5.1-Kanalsystem
Lautsprecherkonfiguration 5.1-Kanalsystem Das ist ein Basis-5.1-Kanalsystem. Grundsystem ( →p33) 5.1-Kanal + ZONE 2 ( →p33) 5.1-Kanal + ZONE 2/ZONE 3 ( →p33) Main Room Main Room Zone 2 Zone 2 Zone 2 Zone 2 Zone 3 Zone 3 5.1-Kanal (Bi-Amping (Front)) ( →p33) 5.1ch 7.1ch 5.1.2ch...
Seite 24: 7.1-Kanalsystem
Lautsprecherkonfiguration 7.1-Kanalsystem Dies ist ein 7.1-Kanalsystem, das aus dem grundlegenden 5.1-Kanalsystem und zusätzlichen Surround-Back-Lautsprechern besteht. Grundsystem ( →p33) 7.1-Kanal + ZONE 2 ( →p33) 7.1-Kanal (Bi-Amping (Front)) ( →p33) Main Room Zone 2 Zone 2 5.1ch 7.1ch 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 25: 5.1.2-Kanalsystem
Lautsprecherkonfiguration 5.1.2-Kanalsystem Ein Lautsprechersystem, bei dem ein 5.1-Kanal-System um ein Paar Höhenlautsprecher ergänzt wurde. 5.1.2-Kanal (vordere oder hintere 5.1.2-Kanal (vordere oder mittlere oder hintere 5.1.2-Kanal (Dolby-aktivierte Lautsprecher Höhenlautsprecher) ( →p34) Deckenlautsprecher) ( →p34) (Front oder Surround)) ( →p34) 5.1.2-Kanal + ZONE 2/ZONE 3 (Modelle 5.1.2-Kanal + ZONE 2 ( →p34) 5.1.2-Kanal (Bi-Amping (Front)) ( →p34) für Nordamerika) ( →p34)
Seite 26: 7.1.2-Kanalsystem
Lautsprecherkonfiguration 7.1.2-Kanalsystem Ein Lautsprechersystem, bei dem ein 7.1-Kanal-System um ein Paar Höhenlautsprecher ergänzt wurde. 7.1.2-Kanal (vordere oder hintere 7.1.2-Kanal (vordere oder mittlere oder hintere 7.1.2-Kanal (Dolby-aktivierte Lautsprecher (Front Höhenlautsprecher) ( →p35) Deckenlautsprecher) ( →p35) oder Surround oder Surround-Back)) ( →p35) 7.1.2-Kanal + ZONE 2 (Modelle für Nordamerika) ( →p35) 5.1ch...
Seite 27: 5.1.4-Kanalsystem
Lautsprecherkonfiguration 5.1.4-Kanalsystem Ein Lautsprechersystem, bei dem ein 5.1-Kanal-System um zwei Paar Höhenlautsprecher ergänzt wurde. 5.1.4-Kanal (vordere und hintere 5.1.4-Kanal (vordere Höhenlautsprecher und 5.1.4-Kanal (vordere Höhenlautsprecher und Höhenlautsprecher) ( →p36) mittlere Deckenlautsprecher) ( →p36) hintere Deckenlautsprecher) ( →p36) 5.1.4-Kanal (vordere Höhenlautsprecher und Dolby- 5.1.4-Kanal (vordere und hintere 5.1.4-Kanal (vordere Deckenlautsprecher und aktivierte Lautsprecher (Surround)) ( →p36)
Seite 28 Lautsprecherkonfiguration 5.1.4-Kanalsystem 5.1.4-Kanal (vordere Deckenlautsprecher und Dolby- 5.1.4-Kanal (mittlere Deckenlautsprecher und 5.1.4-Kanal (Dolby-aktivierte Lautsprecher aktivierte Lautsprecher (Surround)) ( →p36) hintere Höhenlautsprecher) ( →p36) (vorn und Surround)) ( →p36) 5.1.4-Kanal (Dolby-aktivierte Lautsprecher (vorn) 5.1.4-Kanal (Dolby-aktivierte Lautsprecher (vorn) 5.1.4-Kanal + ZONE 2 (Modelle für und hintere Höhenlautsprecher) ( →p36) und hintere Deckenlautsprecher) ( →p36) Nordamerika) ( →p36)
Seite 29: 4-Kanalsystem
Lautsprecherkonfiguration 7.1.4-Kanalsystem 7.1.4-Kanalsystem Ein Lautsprechersystem, bei dem ein 7.1-Kanal-System um zwei Paar Höhenlautsprecher ergänzt wurde. 7.1.4-Kanal (vordere und hintere 7.1.4-Kanal (vordere Höhenlautsprecher und 7.1.4-Kanal (vordere Höhenlautsprecher und Höhenlautsprecher) ( →p37) mittlere Deckenlautsprecher) ( →p37) hintere Deckenlautsprecher) ( →p37) 7.1.4-Kanal (vordere und hintere Deckenlautsprecher) ( →p37) 7.1.4-Kanal (vordere Höhenlautsprecher und Dolby- 7.1.4-Kanal (vordere Höhenlautsprecher und Dolby-...
Seite 30 Lautsprecherkonfiguration 7.1.4-Kanalsystem 7.1.4-Kanal (vordere Deckenlautsprecher 7.1.4-Kanal (vordere Deckenlautsprecher und Dolby- 7.1.4-Kanal (vordere Deckenlautsprecher und Dolby- und hintere Höhenlautsprecher) ( →p37) aktivierte Lautsprecher (Surround)) ( →p37) aktivierte Lautsprecher (Surround Back)) ( →p37) 7.1.4-Kanal (mittlere Deckenlautsprecher 7.1.4-Kanal (Dolby-aktivierte Lautsprecher 7.1.4-Kanal (Dolby-aktivierte Lautsprecher und hintere Höhenlautsprecher) ( →p37) (vorn und Surround)) ( →p37) (vorn und Surround Back)) ( →p37)
Seite 31 Lautsprecherkonfiguration 7.1.4-Kanalsystem 7.1.4-Kanal (Dolby-aktivierte Lautsprecher (vorn) 7.1.4-Kanal (Dolby-aktivierte Lautsprecher (vorn) 7.1.4-Kanal + ZONE 2 (Modelle für und hintere Höhenlautsprecher) ( →p37) und hintere Deckenlautsprecher) ( →p37) Nordamerika) ( →p37) Main Room Zone 2 Zone 2 5.1ch 7.1ch 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 32: Lautsprecherinstallation
Lautsprecherinstallation Lautsprechereinrichtung Die Lautsprecheraufstellung hängt von der Größe und Form des Raumes ab. Daher stellen wir hier nur ein grundlegendes Konfigurationsbeispiel vor. Die in diesem Kapitel verwendeten Buchstabenkennzeichnungen stehen für die folgenden Lautsprecher : Front speaker Left Front speaker Right Center speaker Lautsprecherinstallation powered SubWoofer...
Seite 33 Lautsprecherinstallation „ 5.1-Kanalsystem „ 7.1-Kanalsystem a: 22° bis 30°, b: 120° a: 22° bis 30°, b: 90° bis 110°, c: 135° bis 150° FL, FR Stellen Sie die Frontlautsprecher links und rechts so auf, dass sie FL, FR Stellen Sie die Frontlautsprecher links und rechts so auf, dass sie sich in Kopfhöhe befinden.
Seite 34 Lautsprecherinstallation „ 5.1.2-Kanalsystem Deckenlautsprecher Höhenlautsprecher a: 22° bis 30° b: 120° a: 30° bis 55° 3´ (0,9 m) b: 65° bis 100° oder mehr c: 125° bis 150° 3´ (0,9 m) oder mehr TFL, TFR Bringen Sie die vorderen Deckenlautsprecher vor der Hörposition an der Decke an. TML, TMR Bringen Sie die mittleren Deckenlautsprecher direkt über der Hörposition an der Decke an.
Seite 35 Lautsprecherinstallation „ 7.1.2-Kanalsystem Deckenlautsprecher Höhenlautsprecher a: 22° bis 30° b: 90° bis 110° a: 30° bis 55° c: 135° bis 150° 3´ (0,9 m) b: 65° bis 100° oder mehr c: 125° bis 150° 3´ (0,9 m) oder mehr TFL, TFR Bringen Sie die vorderen Deckenlautsprecher vor der Hörposition an der Decke an. TML, TMR Bringen Sie die mittleren Deckenlautsprecher direkt über der Hörposition an der Decke an.
Seite 36 Lautsprecherinstallation „ 5.1.4-Kanalsystem Deckenlautsprecher Höhenlautsprecher a: 22° bis 30° b: 120° a: 30° bis 55° 3´ (0,9 m) b: 65° bis 100° oder mehr c: 125° bis 150° 3´ (0,9 m) oder mehr TFL, TFR Bringen Sie die vorderen Deckenlautsprecher vor der Hörposition an der Decke an. TML, TMR Bringen Sie die mittleren Deckenlautsprecher direkt über der Hörposition an der Decke an.
Seite 37 Lautsprecherinstallation „ 7.1.4-Kanalsystem Deckenlautsprecher Höhenlautsprecher a: 22° bis 30° b: 90° bis 110° a: 30° bis 55° c: 135° bis 150° 3´ (0,9 m) b: 65° bis 100° oder mehr c: 125° bis 150° 3´ (0,9 m) oder mehr TFL, TFR Bringen Sie die vorderen Deckenlautsprecher vor der Hörposition an der Decke an. TML, TMR Bringen Sie die mittleren Deckenlautsprecher direkt über der Hörposition an der Decke an.
Seite 38: Lautsprecheranschlüsse
Lautsprecheranschlüsse (Bevor Sie den Vorgang starten) Lautsprecher, die Sie mit diesem Gerät und dessen Kabelanschlüssen verwenden können 4-16Ω Lautsprecheranschlüsse Schließen Sie den Subwoofer an 5.1-Kanalsystem 41, 42, 43, 44 7.1-Kanalsystem 45, 46, 47, 48 5.1.2-Kanalsystem 49, 50, 51, 52, 53 7.1.2-Kanalsystem 54, 55 5.1.4-Kanalsystem...
Seite 39: Lautsprecher, Die Sie Mit Diesem Gerät Und Dessen Kabelanschlüssen Verwenden Können
Lautsprecheranschlüsse Lautsprecher, die Sie mit diesem Gerät und dessen Kabelanschlüssen verwenden können „ Lautsprecher, die Sie mit diesem Gerät verwenden können Dieses Gerät unterstützt Lautsprecher mit 4 Ω bis 16 Ω Impedanz. Für Angaben zur Lautsprecherimpedanz überprüfen Sie die Bedienungsanleitung des Lautsprechers.
Seite 40 Lautsprecheranschlüsse „ Schließen Sie den Subwoofer an Hier kann ein aktiver Subwoofer mit einem Subwoofer-Kabel an dieses Gerät angeschlossen werden. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT-Buchse das gleiche Signal ausgegeben. 5.1ch 7.1ch 5.1.2ch...
Seite 41 Lautsprecheranschlüsse „ 5.1-Kanalsystem 5.1ch 7.1ch 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 42 Lautsprecheranschlüsse „ 5.1-Kanal-System + ZONE SPEAKER (Modelle für Nordamerika) MAIN ROOM ZONE 2 ZONE 3 FL(Z2) FR(Z2) FL(Z3) FR(Z3) 5.1ch 7.1ch ( Z3 ) ( Z3 ) ( Z2 ) ( Z2 ) 5.1.2ch Zur Audioausgabe von einer externen angeschlossenen AV-Komponente in ZONE 3 benötigen Sie ein analoges Audiokabel. Beachten Sie, dass Ausgabe von ZONE 3 7.1.2ch nicht bei der Verbindung mit einem HDMI-Kabel, digitalen Koaxialkabel oder digitalen optischen Kabel möglich ist.
Seite 43 Lautsprecheranschlüsse „ 5.1-Kanal-System + ZONE SPEAKER (Modelle für Europa, Australien und Asien) MAIN ROOM ZONE 2 ZONE 3 FL(Z2) FR(Z2) FL(Z3) FR(Z3) 5.1ch 7.1ch ( Z2 ) ( Z2 ) ( Z3 ) ( Z3 ) 5.1.2ch Zur Audioausgabe von einer externen angeschlossenen AV-Komponente in ZONE 3 benötigen Sie ein analoges Audiokabel. Beachten Sie, dass Ausgabe von ZONE 3 7.1.2ch nicht bei der Verbindung mit einem HDMI-Kabel, digitalen Koaxialkabel oder digitalen optischen Kabel möglich ist.
Seite 44: Kanalsystem (Bi-Amping Der Lautsprecher)
Lautsprecheranschlüsse „ 5.1-Kanalsystem (Bi-Amping der Lautsprecher) High: High: Low: Low: 5.1ch 7.1ch 5.1.2ch Stellen Sie sicher, dass die Leitungsbrücke zwischen den Tieftönerbuchsen und den Hochtönerbuchsen der Frontlautsprecher, die eine Bi-Amping-Verbindung 7.1.2ch unterstützen, entfernt werden. Entsprechende Informationen finden Sie auch in der Bedienungsanleitung Ihrer Lautsprecher. 5.1.4ch 7.1.4ch...
Seite 45 Lautsprecheranschlüsse „ 7.1-Kanalsystem 5.1ch 7.1ch SBR SBL 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 46 Lautsprecheranschlüsse „ 7.1-Kanalsystem + ZONE SPEAKER (Modelle für Nordamerika) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch SBR SBL ( Z2 ) ( Z2 ) 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 47 Lautsprecheranschlüsse „ 7.1-Kanalsystem + ZONE SPEAKER (Modelle für Europa, Australien und Asien) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch SBR SBL ( Z2 ) ( Z2 ) 5.1.2ch 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 48 Lautsprecheranschlüsse „ 7.1-Kanalsystem (Bi-Amping der Lautsprecher) High: High: Low: Low: 5.1ch 7.1ch SBR SBL 5.1.2ch Stellen Sie sicher, dass die Leitungsbrücke zwischen den Tieftönerbuchsen und den Hochtönerbuchsen der Frontlautsprecher, die eine Bi-Amping-Verbindung 7.1.2ch unterstützen, entfernt werden. Entsprechende Informationen finden Sie auch in der Bedienungsanleitung Ihrer Lautsprecher. 5.1.4ch 7.1.4ch...
Seite 49 Lautsprecheranschlüsse „ 5.1.2-Kanalsystem 5.1ch 7.1ch 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher). 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 50 Lautsprecheranschlüsse „ 5.1.2-Kanalsystem + ZONE SPEAKER (Modelle für Nordamerika) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch ( Z2 ) ( Z2 ) 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher). 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 51 Lautsprecheranschlüsse „ 5.1.2-Kanalsystem + ZONE 2/ZONE 3 SPEAKER (Modelle für Nordamerika) MAIN ROOM ZONE 2 ZONE 3 FL(Z2) FR(Z2) FL(Z3) FR(Z3) 5.1ch 7.1ch ( Z3 ) ( Z3 ) ( Z2 ) ( Z2 ) 5.1.2ch • Während der ZONE 2/ZONE 3-Wiedergabe können die im Hauptraum installierten Höhenlautsprecher 1 keine Audiosignale wiedergeben. 7.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher).
Seite 52 Lautsprecheranschlüsse „ 5.1.2-Kanalsystem + ZONE SPEAKER (Modelle für Europa, Australien und Asien) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch ( Z2 ) ( Z2 ) 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher). 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 53 Lautsprecheranschlüsse „ 5.1.2-Kanalsystem (Bi-Amping der Lautsprecher) High: High: Low: Low: 5.1ch 7.1ch 5.1.2ch Stellen Sie sicher, dass die Leitungsbrücke zwischen den Tieftönerbuchsen und den Hochtönerbuchsen der Frontlautsprecher, die eine Bi-Amping-Verbindung 7.1.2ch unterstützen, entfernt werden. Entsprechende Informationen finden Sie auch in der Bedienungsanleitung Ihrer Lautsprecher. *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher).
Seite 54 Lautsprecheranschlüsse „ 7.1.2-Kanalsystem 5.1ch 7.1ch SBR SBL 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher). 7.1.2ch 5.1.4ch 7.1.4ch...
Seite 55 Lautsprecheranschlüsse „ 7.1.2-Kanalsystem + ZONE SPEAKER (nur Modelle für Nordamerika) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch SBR SBL ( Z2 ) ( Z2 ) 5.1.2ch • Während der ZONE 2-Wiedergabe können die im Hauptraum installierten Höhenlautsprecher 1 keine Audiosignale wiedergeben. 7.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL/HR : Höhenlautsprecher, Deckenlautsprecher, Dolby-aktivierte Lautsprecher).
Seite 56 Lautsprecheranschlüsse „ 5.1.4-Kanalsystem 5.1ch 7.1ch HR1 HL1 HR2 HL2 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL1/HR1 : Front-Höhenlautsprecher, Deckenlautsprecher (vorn), Dolby-aktivierte Lautsprecher (vorn)). 7.1.2ch *2 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL2/HR2 : Hintere Höhenlautsprecher, Deckenlautsprecher (hinten), Dolby-aktivierte Lautsprecher (Surround)).
Seite 57 Lautsprecheranschlüsse „ 5.1.4-Kanalsystem + ZONE SPEAKER (nur Modelle für Nordamerika) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) 5.1ch 7.1ch HR1 HL1 HR2 HL2 ( Z2 ) ( Z2 ) 5.1.2ch • Während der ZONE 2-Wiedergabe können die im Hauptraum installierten Höhenlautsprecher 1 keine Audiosignale wiedergeben. 7.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL1/HR1 : Front-Höhenlautsprecher, Deckenlautsprecher (vorn), Dolby-aktivierte Lautsprecher (vorn)).
Seite 58 Lautsprecheranschlüsse „ 7.1.4-Kanalsystem Leistungsverstärker 5.1ch 7.1ch SBR SBL HR1 HL1 HR2 HL2 5.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL1/HR1 : Front-Höhenlautsprecher, Deckenlautsprecher (vorn), Dolby-aktivierte Lautsprecher (vorn)). 7.1.2ch *2 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL2/HR2 : Hintere Höhenlautsprecher, Deckenlautsprecher (hinten), Dolby-aktivierte Lautsprecher (Surround)).
Seite 59 Lautsprecheranschlüsse „ 7.1.4-Kanalsystem + ZONE SPEAKER (nur Modelle für Nordamerika) MAIN ROOM ZONE 2 FL(Z2) FR(Z2) Leistungsverstärker 5.1ch 7.1ch SBR SBL HR1 HL1 HR2 HL2 ( Z2 ) ( Z2 ) 5.1.2ch • Während der ZONE 2-Wiedergabe können die im Hauptraum installierten Höhenlautsprecher 1 keine Audiosignale wiedergeben. 7.1.2ch *1 Verbinden Sie die tatsächlich installierten Höhenlautsprecher (HL1/HR1 : Front-Höhenlautsprecher, Deckenlautsprecher (vorn), Dolby-aktivierte Lautsprecher (vorn)).
Seite 60: Anschließen Eines Leistungsverstärkers
Lautsprecheranschlüsse „ Anschließen eines Leistungsverstärkers Leistungsverstärker Sie können einen Leistungsverstärker an das Gerät anschließen und das Gerät als einen Vorverstärker nutzen, um ein großes Volumen zu erzeugen, das nicht allein mit dem Gerät ausgegeben werden kann. Verbinden Sie die Lautsprecher mit dem Leistungsverstärker.
Seite 61: Verbindungen
Verbindungen Hinweise zu Verbindungen über HDMI-Kabel Anschließen des Fernsehers Anschließen des SUB-Monitors Anschließen von Wiedergabegeräten Verbinden eines Fernsehers oder Vollverstärkers in einem anderen Raum (Multi-Zonen) Anschließen von Antennen Verbindungen Netzwerkverbindung Anschluss von externen Geräten Anschließen des Netzkabels...
Seite 62: Hinweise Zu Verbindungen Über Hdmi-Kabel
Verbindungen Hinweise zu Verbindungen über HDMI-Kabel HDMI (High-Definition Multimedia Interface) ist ein digitaler Schnittstellenstandard „ (Hinweis) Verlegung von Kabeln zum Anschließen von Fernsehern, Projektoren, Blu-Ray-Disc-Playern, Eine Belastung von HDMI-Kabeln kann die Betriebsleistung beeinträchtigen. Spielkonsolen und anderen Videokomponenten. Bei HDMI können mit einem Verlegen Sie die Kabel so, dass sie nicht belastet sind.
Seite 63: Anschließen Des Fernsehers
Verbindungen Anschließen des Fernsehers Durch Anschließen eines Fernsehers an dieses Gerät können Sie Videoinhalte von AV-Geräten, die an dieses Gerät angeschlossen sind, auf dem Fernseher anzeigen sowie den Ton des Fernsehers über dieses Gerät wiedergeben. An ARC/eARC-Fernseher SUB-Monitor ( →p65) Achten Sie darauf, das HDMI- ZONE 2 ( →p70) Kabel vollständig einzustecken.
Seite 64 Verbindungen • Für die Wiedergabe von 4K- oder 8K-Video in hoher Qualität sind Einstellungen erforderlich. Informationen zu den Einstellungen finden Sie unter "HDMI 4K/8K Signal Format" ( →p127). Darüber hinaus ist ein HDMI- Kabel zu verwenden, das 4K- bzw. 8K-Video unterstützt.
Seite 65: Anschließen Des Sub-Monitors
Verbindungen Anschließen des SUB-Monitors SUB-Monitor Achten Sie darauf, das HDMI- Kabel vollständig einzustecken. Dieses Gerät verfügt über mehrere HDMI OUT-Buchsen, und ein anderer Fernseher oder Projektor kann an die HDMI OUT SUB-Buchse angeschlossen werden. • Die Umschaltung zwischen MAIN und SUB ist mit der HDMI MAIN/SUB-Taste auf der Fernbedienung ( →p18) oder mit "AV Adjust"...
Seite 66: Anschließen Von Wiedergabegeräten
Verbindungen Anschließen von Wiedergabegeräten Verbindungen an BD/DVD und GAME über HDMI-Buchsen Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Achten Sie darauf, das HDMI- Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard Kabel vollständig einzustecken. (Consumer Electronics Control) entspricht, können Sie die Funktion HDMI CEC (*) verwenden, welche die Verknüpfung mit Eingangswählern usw.
Seite 67: Anschließen Einer Av-Komponente Ohne Hdmi-Buchse
Verbindungen Anschließen einer AV-Komponente ohne HDMI-Buchse Dies ist eine Beispielverbindung mit einer AV-Komponente ohne HDMI- Buchse. Wählen Sie Kabel, die den Buchsen der AV-Komponente entsprechen, zum Anschließen. Wenn beispielsweise der Videoeingang an die BD/ DVD-Buchse angeschlossen ist, schließen Sie den Audioeingang ebenfalls an die BD/DVDBuchse an.
Seite 68: Anschließen Einer Audiokomponente
Verbindungen Anschließen einer Audiokomponente Dies ist eine Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines analogen Audiokabels an. Sie können auch einen Plattenspieler mit einem MM-Tonabnehmer an die PHONO-Buchse anschließen. • Wenn der Plattenspieler über einen eingebauten Phono-Entzerrer verfügt, schließen Sie ihn an eine andere AUDIO IN-Buchse als die PHONO-Buchse an.
Seite 69: Anschließen Einer Videokamera Usw
Verbindungen Anschließen einer Videokamera usw. Schließen Sie eine Videokamera usw. an die AUX INPUT HDMI-Buchse am Bedienfeld mit einem HDMI-Kabel an. Achten Sie darauf, das HDMI- Kabel vollständig einzustecken. Videokamera a HDMI-Kabel...
Seite 70: Verbinden Eines Fernsehers Oder Vollverstärkers In Einem Anderen Raum (Multi-Zonen)
Verbindungen Verbinden eines Fernsehers oder Vollverstärkers in einem anderen Raum (Multi-Zonen) Anschließen eines Fernsehgeräts (ZONE 2) Während eine Disc auf einem Blu-ray-Disc-Player im Hauptraum abgespielt wird Achten Sie darauf, das HDMI- (wo dieses Gerät aufgestellt ist), können Sie Video oder Audio vom gleichen Kabel vollständig einzustecken.
Seite 71: Anschließen Eines Vollverstärkers (Zone 2)
Verbindungen Anschließen eines Vollverstärkers (ZONE 2) Sie können 2-Kanal-Audio im separaten Raum (ZONE 2) genießen, während Sie die Wiedergabe im Hauptraum ausführen (wo sich dieses Gerät befindet). Verwenden Sie ein analoges Audiokabel, um den Anschluss ZONE 2 PRE/LINE OUT dieses Geräts mit der Eingangsbuchse des Vollverstärkers im separaten Raum zu verbinden.
Seite 72: Anschließen Eines Vollverstärkers (Zone 3)
Verbindungen Anschließen eines Vollverstärkers (ZONE 3) Sie können 2-Kanal-Audio im separaten Raum (ZONE 3) genießen, während Sie die Wiedergabe im Hauptraum ausführen (wo sich dieses Gerät befindet). Verwenden Sie ein analoges Audiokabel, um den Anschluss ZONE 3 PRE/LINE OUT dieses Geräts mit der Eingangsbuchse des Vollverstärkers im separaten Raum zu verbinden.
Seite 73: Anschließen Von Antennen
Verbindungen Anschließen von Antennen Modelle für Nordamerika, Australien und Asien (Modelle für Schließen Sie die Antenne an dieses Gerät an und richten Sie die Antenne in die AN TE NN A Nordamerika, beste Position zum Hören aus, während Sie Radiosignale empfangen. Befestigen Australien und Asien) LO OP Sie die FM-Zimmerantenne mit Druckstiften oder Klebeband an der Wand.
Seite 74: Netzwerkverbindung
Verbindungen Netzwerkverbindung Dieses Gerät kann über LAN oder Wi-Fi (Wireless LAN) mit dem Netzwerk verbunden werden. Mit einer Netzwerkverbindung können Sie Netzwerkfunktionen wie Internetradio genießen. Wenn die Verbindung über kabelgebundenes LAN hergestellt wird, schließen Sie den Router wie abgebildet über das Ethernet-Kabel an die NETWORK-Buchse an. Um die Verbindung über Wi-Fi herzustellen, wählen Sie in der Ersteinrichtung die gewünschte Einstellmethode unter "Network Connection"...
Seite 75: Anschluss Von Externen Geräten
Verbindungen Anschluss von externen Geräten IR IN/OUT-Anschluss Wenn ein Fernbedienungs-Empfangsgerät angeschlossen wird, die aus einem IR-Empfänger usw. besteht, ist die Bedienung mit der Fernbedienung möglich, auch wenn das Fernbedienungssignal schwierig zu erreichen ist (aufgrund einer Installation im Schrank usw.) Es ist auch möglich, dieses Gerät von einem anderen Raum aus, wie etwa ZONE 2, mit einer Fernbedienung zu bedienen oder andere Geräte mit der Fernbedienung zu bedienen, indem Sie andere Geräte an dieses Gerät anschließen.
Seite 76: 12V Trigger Out-Buchse
Verbindungen 12V TRIGGER OUT-Buchse Beim Anschluss eines Geräts mit einer TRIGGER IN-Buchse, z. B. eines BD/ DVD-Players an dieses Gerät kann das Gerät eingeschaltet oder in den Standby geschaltet werden, indem die Bedienung dieses Geräts gesperrt wird. Wenn der gewünschte Eingang am Gerät ausgewählt ist, wird der Powerlink-Betrieb mit einem Steuersignal von max.
Seite 77: Anschließen Des Netzkabels Wiedergabe
Verbindungen Anschließen des Netzkabels Schließen Sie das Netzkabel an, nachdem alle Verbindungen hergestellt sind. • Diesem Gerät liegt ein abtrennbares Netzkabel bei. Achten Sie darauf, zuerst das Netzkabel mit dem AC IN-Anschluss am Gerät zu verbinden und dann den Netzstecker in die Steckdose einzustecken. Trennen Sie immer zuerst den Netzstecker aus der Steckdose, wenn Sie das Netzkabel abziehen.
Seite 78: Wiedergabe
Wiedergabe Grundlegende Bedienung Audiowiedergabe von einem extern angeschlossenen Gerät BLUETOOTH ® -Wiedergabe Radioempfang Wiedergabemodus AV Adjust Wiedergabe Netzwerkdienste Spotify ® AirPlay ® DTS Play-Fi Amazon Alexa Amazon Music TIDAL Verbindung des Sonos-Systems zur Wiedergabe Internetradio Komfortfunktionen Multizonenfunktion Verwenden von PERSONAL PRESET Wiedergabe von Musikdateien, die auf einem USB- Speichergerät gespeichert sind Musikserver...
Seite 79: Audiowiedergabe Von Einem Extern Angeschlossenen Gerät
Wiedergabe Audiowiedergabe von einem extern angeschlossenen Gerät Sie können Audiosignale von AV-Komponenten, wie beispielsweise Blu-ray-Disc-Player, über dieses Gerät wiedergeben. • Wenn ein Fernseher an die Buchse HDMI OUT SUB angeschlossen ist, verwenden Sie die HDMI MAIN/SUB-Taste oder "AV Adjust" ( →p91), um zwischen MAIN und SUB umzuschalten.
Seite 80: Bluetooth -Wiedergabe
Sie aus der angezeigten Liste dieses Gerät aus. Wenn ein Passwort erforderlich ist, geben Sie "0000" ein. • Dieses Gerät wird als "Pioneer VSX-LX505 XXXXXX" angezeigt. Diese Anzeige kann mit der Funktion Friendly Name ( →p159) oder mit der Die Abbildung zeigt ein Bild.
Seite 81: Audioübertragung Von Diesem Gerät An Geräte Mit Bluetooth-Drahtlostechnologie
Wiedergabe Audioübertragung von diesem Gerät an Geräte mit BLUETOOTH-Drahtlostechnologie Kopplung 1. Drücken Sie den Eingangswähler, den Sie zur Wiedergabe auswählen möchten. • Wählen Sie eine andere Quelle als "BLUETOOTH" aus. Diese Funktion ist nicht verfügbar, wenn Sie "BLUETOOTH" auswählen. 2. Drücken Sie auf der Fernbedienung.
Seite 82 Wiedergabe Wiedergabe 1. Steuern Sie die Wiedergabe am AV-Gerät, das mit diesem Gerät verbunden ist. Steuern Sie die Wiedergabe an diesem Gerät, wenn der Eingang TUNER oder NET ausgewählt ist. • Wenn unter "Output Level" die Option "Variable" ausgewählt wurde, kann die Lautstärke auf diesem Gerät geregelt werden.
Seite 83: Radioempfang
Wiedergabe Radioempfang Sie können mit dem internen Tuner dieses Geräts folgende Radiosender empfangen : AM (Modelle für Nordamerika, Australien und Asien), FM und DAB (Modelle für Europa). Wiedergeben von AM/FM-Radio Einstellung eines Radiosenders Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. „...
Seite 84: Verwenden Von Rds (Modelle Für Europa, Australien Und Asien)
Wiedergabe „ Manuelle Sendersuche Verwenden von RDS (Modelle für Europa, Beachten Sie, dass bei der manuellen Sendersuche der Empfang von FM- Australien und Asien) Übertragungen unabhängig von dessen Empfindlichkeit in Mono statt in Stereo erfolgt. RDS steht für "Radio Data System", ein Verfahren zur Übertragung von Daten 1.
Seite 85 Wiedergabe 3. Wenn ein Radiosender gefunden wurde, blinkt der Name des Senders auf dem Display. Durch Drücken der ENTER-Taste in diesem Zustand wird dieser Sender empfangen. Wenn Sie nicht die ENTER-Taste drücken, sucht das Gerät nach einem anderen Sender. • Wenn kein Sender gefunden wurde, wird die Meldung "Not Found" angezeigt.
Seite 86: Wiedergabe Von Dab-Digitalradio (Nur Bei Modellen Für Europa)
Wiedergabe Wiedergabe von DAB-Digitalradio (Nur bei Modellen für Europa) Einstellung eines Radiosenders Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Drücken Sie wiederholt TUNER, um "DAB" auszuwählen. • Wenn Sie DAB erstmalig auswählen, wird automatisch im DAB-Band 3 nach Multiplexen (d.
Seite 87: Ändern Der Anzeigereihenfolge Der Sender
Wiedergabe „ Ändern der Anzeigereihenfolge der Sender Sie können die verfügbaren Sender alphabetisch oder nach Multiplex sortieren. 1. Drücken Sie mehrfach MODE, um die Anzeigenreihenfolge auf einen der folgenden Werte einzustellen. Alphabet (Standardeinstellung) : Die Sender werden alphabetisch sortiert. Multiplex : Die Sender werden nach Multiplex sortiert. „...
Seite 88: Voreinstellen Eines Radiosenders
Wiedergabe Voreinstellen eines Radiosenders „ Registrierungsverfahren „ Auswahl eines voreingestellten Radiosenders Sie können bis zu 40(*) Ihrer bevorzugten Radiosender speichern. 1. Drücken Sie TUNER. (*)Modelle für Nordamerika, Australien und Asien : AM- und FM-Sender 2. Drücken Sie die Cursortasten zur Wahl einer voreingestellten Nummer. Modelle für Europa : FM- und DAB-Sender „...
Seite 89: Wiedergabemodus
Wiedergabe Wiedergabemodus Sie können den Wiedergabemodus während der Wiedergabe wechseln, indem Sie mehrfach "AUTO/DIRECT", "SURR" oder "STEREO" drücken. • Einzelheiten zu den Effekten der einzelnen Wiedergabemodi finden Sie unter "Wiedergabemodus-Effekte" ( →p196). • Unter "Eingabeformate und auswählbare Wiedergabemodi" ( →p192) finden Sie Informationen zu den Wiedergabemodi, die für die einzelnen Audioformate der Eingangssignale auswählbar sind.
Seite 90: Überprüfen Des Eingangsformats Und Des Wiedergabemodus
Wiedergabe „ SURR-Taste Überprüfen des Eingangsformats und des Wiedergabemodus Drücken Sie mehrfach, um das Audioformat der Eingangssignale und einen von zahlreichen Wiedergabemodi auszuwählen. Wählen Sie den Modus aus, der Drücken Sie mehrfach die -Taste auf der Fernbedienung, um das Display des Ihren Präferenzen entspricht.
Seite 91: Av Adjust
Wiedergabe AV Adjust Menübedienung Die häufig verwendeten Einstellungen, z. B. für den Ton, können Sie rasch ändern. Sie können die Einstellungen während einer Wiedergabe am Fernseher vornehmen. Drücken Sie auf der Fernbedienung, um das AV Adjust-Menü zu öffnen. Beachten Sie, dass keine Anzeige auf dem Fernsehbildschirm erfolgt, wenn der Eingangswähler auf "CD", "TV", "PHONO", "FM", "AM"...
Seite 92 Wiedergabe „ HDMI Stereo Assign : Mit dieser Funktion können Sie ein Lautsprecherpaar für die Ausgabe von Stereoton auswählen. Neben den Frontlautsprechern (Front) HDMI Out : Wählen Sie die HDMI OUT-Buchse zur Ausgabe der Videosignale können Sie die Surround-Lautsprecher (Surround), die Surround-Back- von "MAIN", "SUB"...
Seite 93 Wiedergabe „ Room EQ vorgenommenen Einstellungen auf die vorherigen Status zurückgesetzt. →p168, Dirac Live (*1): Sie können die mit Dirac Live ( p172) eingemessenen Equalizer von "Slot1" bis "Slot3" auswählen. Um den Equalizer zu deaktivieren, wählen Sie "Off". • Die Messergebnisse von Dirac Live werden in “Slot1” bis "Slot3" gespeichert, aber Sie können mit Manuelle Einstellung ( →p173) Ihre eigenen Klangeinstellungen speichern.
Seite 94: Spotify
Wiedergabe Spotify Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. spotify.com/connect wird die genaue Vorgehensweise beschrieben.
Seite 95: Airplay
Netzwerk verbunden sind. Drücken Sie dann NET auf der Fernbedienung. Klicken Sie dann in iTunes auf das AirPlay-Symbol , wählen Sie aus der angezeigten Liste dieses Gerät aus und starten Sie die Wiedergabe iPhone einer Musikdatei. Pioneer VSX-LX z. B. iOS 10...
Seite 96: Wiedergabe Auf Mehreren Geräten (Airplay2)
• Aufgrund der Eigenschaften der drahtlosen AirPlay-Technologie kann der Ton iPhone auf diesem Gerät im Vergleich zum Ton, der auf dem AirPlay-fähigen Gerät Pioneer VSX-LX wiedergegeben wird, leicht verzögert sein. Pioneer XXXXXXXX Sie können auch Musikdateien auf einem PC mit iTunes wiedergeben (Ver.
Seite 97: Dts Play-Fi
Um diese Einstellungen zu ändern, heben Sie die Verbindung dieses Geräts mit der App auf. • Wiedergabemodi können nicht während der Wiedergabe gewählt werden. 1. Laden Sie die Pioneer Music Control App mit Ihrem mobilen Gerät herunter. https://intl.pioneer-audiovisual.com/playfi/app_p.html...
Seite 98: Amazon Alexa
Informationen zur App finden Sie unter "Pioneer Remote App" ( →p171). Weitere Informationen finden Sie auf der Amazon-Website. 2. Starten Sie Pioneer Remote Appr und tippen Sie auf das Gerät, wenn es angezeigt wird. 3. Tippen Sie auf "NET" oder "NETWORK" im oberen Bildschirmbereich von Pioneer Remote App und tippen Sie nach dem Wechsel zum Netzwerkmenü...
Seite 99: Bedienung Dieser Einheit
Endgeräten. 1. Sprechen Sie mit dem Amazon-Alexa-Endgerät (Amazon Echo usw.), während 7. Wenn die Registrierung abgeschlossen ist, wird wieder der Pioneer Remote das Gerät eingeschaltet ist. Wenn Sie die Amazon-Alexa-App verwenden, App-Bildschirm angezeigt. Folgen Sie den Anweisungen auf dem Bildschirm tippen Sie nach dem Starten der App auf das Alexa-Logo und sprechen Sie in und sprechen Sie mit dem Amazon-Alexa-Endgerät (Amazon Echo usw.).
Seite 100: Amazon Music
App durch. Dies kann nicht auf diesem Gerät durchgeführt werden. Informationen zur App finden Sie unter "Pioneer Remote App" ( →p171). 2. Starten Sie Pioneer Remote Appr und tippen Sie auf das Gerät, wenn es Sie können den Musikvertriebsservice von Amazon nutzen, indem Sie sich bei angezeigt wird.
Seite 101: Wiedergabe Von Amazon Music Mit Der Pioneer Remote App
Wiedergabe Wiedergabe von Amazon Music mit der Pioneer Remote App 1. Starten Sie die Pioneer Remote App. Dieses Gerät wird beim Start der App automatisch angezeigt, tippen Sie also auf das angezeigte Gerät, um es auszuwählen. 2. Tippen Sie auf "NET" oder "NETWORK" oben im Bildschirm und tippen Sie nach dem Umschalten auf den Netzwerkbildschirm auf das Symbol "Amazon...
Seite 102: Tidal
Registrieren dieses Geräts bei TIDAL Wiedergabe von TIDAL • Sie können dieses Gerät über Pioneer Remote App bei TIDAL registrieren. Die 1. Starten Sie den Pioneer Remote App. Dieses Gerät wird nach dem Registrierung kann nicht während des Betriebs dieses Geräts durchgeführt Hochfahren automatisch angezeigt.
Seite 103: Verbindung Des Sonos-Systems Zur Wiedergabe
Wiedergabe Verbindung des Sonos-Systems zur Wiedergabe Verbindung dieses Geräts mit Sonos Connect 1. Verbinden Sie Sonos Connect mit der AUDIO IN-Buchse dieses Geräts über das im Lieferumfang von Sonos Connect enthaltene RCA-Audiokabel. Es kann jeder Eingang mit Ausnahme der PHONO-Buchse verwendet werden. •...
Seite 104: Abspiel Von Sonos Auf Diesem Gerät
Wiedergabe • Andere Produkte (z.B. Play:3, die nicht mit einer Ausgangsklemme erkennbaren Namen wie TV-Raum oder Wohnzimmer zu geben, wo sich das Gerät befindet. ausgestattet sind) als das Sonos Connect werden ebenfalls in der • Wenn sich der Eingang Ihres Geräts beim Start der Wiedergabe nicht Geräteliste angezeigt und können ausgewählt werden.
Seite 105: Internetradio
Wiedergabe Internetradio Durch Anschluss dieses Geräts an das Internet-Netzwerk können Sie Internetradio-Dienste, wie beispielsweise TuneIn Radio verwenden. • Um Internetradio-Dienste abspielen zu können, muss das Netzwerk mit dem Internet verbunden sein. • Je nach Internetradio-Dienst muss der Benutzer sich möglicherweise zunächst vom PC aus registrieren. Einzelheiten zu den einzelnen Diensten finden Sie auf der Website des betreffenden Dienstes.
Seite 106: Informationen Zum Tunein Radio-Konto
Wiedergabe Menü Internetradio-Dienste Sie können bestimmte Sender mit einem Lesezeichen versehen oder Sender löschen, für die Lesezeichen gesetzt wurden. Das angezeigte Menü hängt von dem augenblicklich gewählten Dienst ab. Das Menüsymbol wird während der Wiedergabe eines Senders angezeigt. Wenn nur dieses Symbol angezeigt wird, wird durch Drücken von ENTER das Menü...
Seite 107: Multizonenfunktion
Nordamerika, Australien und Asien) / FM-Sender auswählen. Die Pioneer Remote App ( →p171) ist nützlich für die Steuerung der Multizonenwiedergabe. Laden Sie die Pioneer Remote-App (verfügbar auf iOS oder Android™) auf ein Mobilgerät, wie ein Smartphone und Tablet herunter, um sie zu verwenden.
Seite 108: Wiedergabe (Zone 2)
Wiedergabe Wiedergabe (ZONE 2) Während Sie im Fernbedienungsbetrieb die Taste ZONE 2 SHIFT auf der Fernbedienung gedrückt halten, können Sie jede Taste betätigen. 1. Richten Sie die Fernbedienung auf das Gerät, und drücken Sie , während Sie die Taste ZONE 2 SHIFT auf der Fernbedienung gedrückt halten. •...
Seite 109 Wiedergabe eingeschaltet wird, während sich das Gerät im Standby-Modus befindet, wird der Wiedergabemodus zur Wiedergabe nur im separaten Raum gewechselt. • Das Audio von extern angeschlossenen AV-Komponenten kann außerdem in ZONE 2 nur ausgegeben werden, wenn es sich um analoge oder 2-Kanal- PCM-Signale handelt.
Seite 110: Wiedergabe (Zone 3)
Wiedergabe Wiedergabe (ZONE 3) Während Sie im Fernbedienungsbetrieb die Taste ZONE 3 SHIFT auf der Fernbedienung gedrückt halten, können Sie jede Taste betätigen. Einstellungen sind zur Wiedergabe einer Quelle in ZONE 3 erforderlich. Stellen Sie "Speaker" - "Configuration" - Bei Ausgabe von den Lautsprechern : "Zone Speaker"...
Seite 111 Wiedergabe ausgegeben, und der Leistungsverstärker, die Lautsprecher usw. können beschädigt werden. • Wenn Sie das Gerät während der Multizonenwiedergabe in den Standby- Modus schalten, wird die Z3-Anzeige gedimmt, und der Wiedergabemodus wechselt zur Wiedergabe nur im separaten Raum. Wenn ZONE 3 eingeschaltet wird, während sich das Gerät im Standby-Modus befindet, wird der Wiedergabemodus zur Wiedergabe nur im separaten Raum gewechselt.
Seite 112: Verwenden Von Personal Preset
Wiedergabe Verwenden von PERSONAL PRESET Registrierung Sie können Einstellungen ( →p113) wie die aktuelle Eingangswahl und den Wiedergabemodus mit den drei PERSONAL PRESET-Tasten speichern und eine gespeicherte Einstellung in einem einzigen Schritt aufrufen. z.B.) Durch Drücken der PERSONAL PRESET-Taste wird der Eingangsselektor automatisch auf "TUNER"...
Seite 113: Einstellungen, Die Registriert Werden Können
Wiedergabe Einstellungen, die registriert werden können Die folgenden Einstellungen können mit PERSONAL PRESET registriert werden. – Eingangswähler (Netzwerkdienste oder AM- (Modelle für Nordamerika, Australien und Asien)/FM-/DAB- (Modelle für Europa) Radiosender können ebenfalls gespeichert werden.) – Ausgabeziel (HDMI) – Wiedergabemodus – Lautstärke (Obergrenze "0.0 dB") (Wenn ZONE 2/ZONE 3 eingeschaltet ist, wird die Lautstärke von ZONE 2/ ZONE 3 ebenfalls gespeichert.) –...
Seite 114: Wiedergabe Von Musikdateien, Die Auf Einem Usb-Speichergerät Gespeichert Sind
Wiedergabe Wiedergabe von Musikdateien, die auf einem USB-Speichergerät gespeichert sind Sie können auf einem USB-Speichergerät gespeicherte Musikdateien wiedergeben. Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Schalten Sie den Eingang des Fernsehers auf denjenigen um, an dem das Gerät angeschlossen ist.
Seite 115: Usb-Speichergerätsanforderungen
Wiedergabe • Zeichen, die auf diesem Gerät nicht dargestellt werden können, werden als USB-Speichergerätsanforderungen "" angezeigt. • Der USB-Port dieses Geräts entspricht dem USB 2.0-Standard. Die • Von diesem Gerät werden USB-Speichergeräte unterstützt, die den USB- Übertragungsgeschwindigkeit kann für einige wiederzugebende Inhalte Massenspeicherklasse-Standard erfüllen.
Seite 116: Musikserver
Wiedergabe Musikserver Es wird eine Streaming-Wiedergabe von Musikdateien unterstützt, die auf PCs oder NAS-Geräten gespeichert sind, welche mit dem Heimnetzwerk kompatibel und mit dem gleichen Netzwerk wie dieses Gerät verbunden sind. • Netzwerkserver, mit denen dieses Gerät kompatibel ist, sind PCs, die über die Serverfunktionalität von Windows Media ®...
Seite 117: Wiedergabe
Wiedergabe Wiedergabe Führen Sie die folgenden Schritte aus, wenn das Gerät eingeschaltet ist. 1. Schalten Sie den Eingang des Fernsehers auf denjenigen um, an dem das TV’s REMOTE Gerät angeschlossen ist. Inputs 2. Starten Sie den Server (Windows Media ® Player 12 oder NAS-Gerät), auf dem INPUT die abzuspielenden Musikdateien gespeichert sind.
Seite 118: Suchen Von Musikdateien Zur Auswahl
Wiedergabe 6. Wählen Sie den gewünschten Server mit den Cursortasten aus und drücken Ferngesteuerte Wiedergabe von einem PC Sie ENTER, um eine Liste der verfügbaren Elemente zu öffnen. • Das Gerät kann nicht auf Bilder und Videos zugreifen, die auf Servern Sie können dieses Gerät verwenden, um Musikdateien abzuspielen, die auf Ihrem PC gespeichert sind, indem Sie den PC in Ihrem Heimnetzwerk betreiben.
Seite 119: Play Queue
2. Tippen Sie auf das "+"-Symbol neben dem Track, den Sie hinzufügen möchten, um das Hinzufügen-Popup-Menü für die Play Queue-Information zu öffnen. Wenn Sie die Pioneer Remote App (verfügbar für iOS oder Android™) auf mobile Geräte wie Smartphone und Tablet herunterladen, können Sie Ihre bevorzugte Wiedergabeliste (Play Queue-Informationen) unter Musikdateien, die auf dem an dieses Gerät angeschlossenen USB-Speichergerät gespeichert sind, und...
Seite 120: Wiedergabe
Wiedergabe 2. Tippen Sie auf das Symbol " " neben dem zu sortierenden Track, und ziehen Sie das Symbol zum Ziel. 3. Um einen Track zu löschen, schieben Sie den Track nach links, bis das Papierkorb-Symbol zu " " wechselt. Wenn das Gerät mit iOS läuft, schieben Sie das "...
Seite 121: Anschließen Eines Senders Für Die Wiedergabe
Wiedergabe Anschließen eines Senders für die Wiedergabe Wenn Sie einen Drahtloskopfhörer oder einen Drahtloslautsprecher-Sender an den ZONE B LINE OUT-Anschluss dieses Geräts anschließen, können Sie die im Hauptraum wiedergegebene Quelle auch über den Drahtloskopfhörer oder die Drahtloslautsprecher wiedergeben. Verbindungen Einrichtung 1.
Seite 122 Wiedergabe • Wenn "On (A+B)" als Audioausgabeziel ausgewählt ist, können Sie bei Verwendung der 2.1-Kanal-Lautsprecherkonfiguration nur den Wiedergabemodus "Stereo" für ZONE A auswählen. Bei Verwendung einer Lautsprecherkonfiguration mit 3.1 oder mehr Kanälen können Sie nur den Wiedergabemodus "Ext.Stereo" auswählen.
Seite 123: Einrichtung
Einrichtung System Setup Advanced MCACC Network/Bluetooth Web-Einrichtung Initial Setup mit dem automatischen Startup- Assistenten Pioneer Remote App Einrichtung Dirac Live...
Seite 124: System Setup
Einrichtung System Setup Nehmen Sie die Einstellungen mithilfe der Anleitung auf dem Fernsehbildschirm (OSD) vor. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wählen Sie "System Setup" mit den Cursortasten auf der Fernbedienung aus und drücken Sie ENTER. Wählen Sie den Menüpunkt mit den Cursortasten der Fernbedienung aus und drücken Sie ENTER, um Ihre Auswahl zu bestätigen.
Seite 125 Einrichtung Audio Adjust Dual Mono/Mono Ändern Sie die Einstellungen der Multiplex-Audio-Wiedergabe. p137 Dolby Ändern Sie die Einstellung, wenn Dolby-Signale eingegeben werden. p137 DTS/IMAX Ändern Sie die Einstellung, wenn DTS-Signale eingegeben werden. p138 Volume Ändern Sie die Lautstärke-Einstellungen. p139 Source Input Volume Absorber Stellen Sie den Lautstärkepegel ein, wenn die Lautstärkepegel von mehreren an dieses Gerät p140 angeschlossenen Geräten unterschiedlich sind.
Seite 126: Input/Output Assign
Einrichtung Input/Output Assign Input/Output Assign „ TV Out / OSD ‰ Upscaling (Standardwert : Off) Bei Verwendung eines Fernsehers, der 4K/8K unterstützt, können Videosignale, Nehmen Sie Einstellungen im Zusammenhang mit dem Ausgang zum Fernseher die mit 1080p eingehen, automatisch auf eine 4K/8K-Ausgabe hochskaliert und den Bildschirmanzeigen (OSD) vor.
Seite 127 Einrichtung Input/Output Assign ‰ HDMI 4K/8K Signal Format ‰ Zone 2 HDMI (Standardwert : Not Use) Stellen Sie das 4K/8K-Signalformat ein, das diesem Gerät zugeführt und von Wählen Sie diese Einstellung, wenn als Ausgabegerät ein Fernseher in diesem Gerät ausgegeben wird. Nehmen Sie die Einstellung entsprechend dem Zone 2 gewählt ist und der Fernseher an die HDMI OUT SUB/ZONE 2-Buchse angeschlossenen Fernseher oder Wiedergabegerät vor.
Seite 128: Hdmi Input
Einrichtung Input/Output Assign „ HDMI Input „ Digital Audio Input Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und HDMI Sie können die Eingangszuordnung zwischen den Eingangswählern und den IN-Buchsen. DIGITAL AUDIO IN COAXIAL/OPTICAL-Buchsen ändern. Wenn Sie keine ‰ BD/DVD Buchse zuweisen, wählen Sie "---" aus. (Standardwert : HDMI 1 (HDCP 2.3)) ‰...
Seite 129 Einrichtung Input/Output Assign „ Analog Audio Input „ Input Skip Ändern Sie die Eingangszuweisung zwischen Eingangsselektoren und AUDIO Sie können nicht verwendete Eingänge bei der Auswahl mit dem INPUT IN-Buchsen. Wenn Sie keine Buchse zuweisen, wählen Sie "---" aus. SELECTOR-Regler am Hauptgerät oder mit der INPUT SELECT-Taste auf der ‰...
Seite 130 Einrichtung Input/Output Assign „ PERSONAL PRESET Information (Zone 2) Bestätigen Sie die registrierten Inhalte der Tasten 1 bis 3 von PERSONAL Einstellpunkt Standardwert Einstelldetails PRESET. Input Selector Zeigt den eingestellten Eingangsselektor an. Die registrierten Einstellungen werden in der Liste angezeigt. Network Service --- Zeigt den eingestellten Netzwerkdienst an.
Seite 131 Einrichtung Input/Output Assign (Zone 3) Einstellpunkt Standardwert Einstelldetails Input Selector Zeigt den eingestellten Eingangsselektor an. Network Service --- Zeigt den eingestellten Netzwerkdienst an. Band Zeigt den eingestellten Frequenzbereich – "AM", "FM" oder "DAB" – an. Station Zeigt den gespeicherten Namen des eingestellten Radiosenders an.
Seite 132: Speaker
Einrichtung Speaker Speaker „ Configuration ‰ Height 1 Speaker (Standardwert : Top Middle) Stellen Sie den Lautsprechertyp ein, wenn Höhenlautsprecher mit den HEIGHT Wählen Sie die Einstellungen der Anschlussumgebung der Lautsprecher. 1-Klemmen verbunden sind. • Wenn die Einstellungen für "Speaker Channels", "Subwoofer", "Height 1 Speaker"...
Seite 133 Einrichtung Speaker ‰ Height 2 Speaker (Standardwert : Rear High) ‰ Zone 2 Preout (Standardwert : Zone 2) Stellen Sie den Lautsprechertyp ein, wenn Höhenlautsprecher mit den HEIGHT Stellen Sie eine Ausgangsrichtung des Audio-Ausgangs von der Buchse ZONE 2 2-Klemmen verbunden sind. PRE/LINE OUT oder ZONE B LINE OUT ein.
Seite 134 Einrichtung Speaker „ Crossover Surround Back : Wählen Sie die Einstellung, die zu den verwendenden Lautsprechern passt. Ändern Sie die Einstellungen der Crossover-Frequenzen. "Small" : Wenn Lautsprecher mit einem Lautsprecherdurchmesser von 16 cm ‰ Front (Standardwert : Small) oder weniger verwendet werden. Center (Standardwert : Small) "Large"...
Seite 135: Channel Level
Einrichtung Speaker „ Distance „ Channel Level Stellen Sie den Abstand zwischen den einzelnen Lautsprechern und der Stellen Sie den Lautstärkepegel jedes Lautsprechers ein. Hörposition ein. ‰ Front Left (Standardwert : 0.0 dB) ‰ Front Left (Standardwert : 10.0 ft/3.00 m) Center (Standardwert : 0.0 dB) Center...
Seite 136 Einrichtung Speaker „ Dolby Enabled Speaker Ändern Sie die Einstellungen der Dolby-aktivierten Lautsprecher. • Diese Einstellung kann ausgewählt werden, wenn "Configuration" – "Height 1 Speaker" / "Height 2 Speaker" den Wert "Dolby Speaker" aufweist. ‰ Distance from the ceiling (Standardwert : 6.0 ft/1.80 m) Legen Sie den Abstand der Dolby-aktivierten Lautsprecher zur Decke fest.
Seite 137: Audio Adjust
Einrichtung Audio Adjust Audio Adjust „ Dual Mono/Mono „ Dolby Ändern Sie die Einstellungen der Multiplex-Audio-Wiedergabe. Ändern Sie die Einstellung, wenn Dolby-Signale eingegeben werden. ‰ Dual Mono (Standardwert : Main) ‰ Loudness Management (Standardwert : On) Stellen Sie den Audiokanal oder die Sprache, die ausgegeben werden soll, ein, Aktivieren Sie bei der Wiedergabe von Dolby TrueHD die Dialog-Normalisierung, wenn Multiplex-Audio oder mehrsprachige Sendungen usw.
Seite 138 Einrichtung Audio Adjust „ DTS/IMAX ‰ IMAX Bass Feeding (Standardwert : On) Einstellen des Routings für die Basskomponente des Audiosignals. Ändern Sie die Einstellung, wenn DTS-Signale eingegeben werden. • Diese Einstellung kann nicht gewählt werden, wenn "IMAX User Setting" auf ‰...
Seite 139 Einrichtung Audio Adjust „ Volume Ändern Sie die Lautstärke-Einstellungen. ‰ Mute Level (Standardwert : -∞ dB) Stellen Sie die von der Wiedergabelautstärke gesenkte Lautstärke ein, wenn die Stummschaltung aktiviert ist. Wählen Sie einen Wert von "-∞ dB", "-40 dB" und "-20 dB" aus. ‰...
Seite 140: Source
Einrichtung Source Source „ Input Volume Absorber „ Name Edit Stellen Sie den Lautstärkepegel ein, wenn die Lautstärkepegel von mehreren an Geben Sie einen einfachen Namen für jeden Eingang ein. Der eingestellte Name dieses Gerät angeschlossenen Geräten unterschiedlich sind. Wählen Sie den erscheint auf dem Hauptgerät-Display.
Seite 141 Einrichtung Source „ Audio Select OPTICAL Bei Priorität des Eingangssignals von den DIGITAL AUDIO IN OPTICAL-Buchsen Legen Sie Prioritäten bei der Eingangsauswahl fest, wenn mehrere Audioquellen • Dieses Element kann nur dann ausgewählt werden, wenn mit einem Eingangsselektor verbunden sind, z. B. bei Anschlüssen an den der einzustellende Eingang in der Einstellung "Input/ Buchsen "BD/DVD"...
Seite 142: Hardware
Einrichtung Hardware Hardware „ HDMI ‰ HDMI Standby Through (Standardwert : Auto (Eco)) Wenn diese Einstellung nicht den Wert "Off" aufweist, können Sie Video- und Ändern Sie die Einstellungen für die HDMI-Funktionen. Audiosignale eines über HDMI angeschlossenen Players auf dem Fernseher ‰...
Seite 143 Einrichtung Hardware ‰ Audio TV Out (Standardwert : Auto) ‰ Audio Return Channel (eARC supported) (Standardwert : On) Sie können Audiosignale über die Lautsprecher des Fernsehers wiedergeben, Sie können den Ton des mit HDMI verbundenen, ARC-kompatiblen oder eARC- wenn dieses Gerät eingeschaltet ist. kompatiblen Fernsehgeräts über die mit dem Gerät verbundenen Lautsprecher •...
Seite 144: Power Management
Einrichtung Hardware „ Power Management ‰ Auto Standby in HDMI Standby Through (Standardwert : On/Off) Aktivieren oder deaktivieren Sie "Auto Standby", während "HDMI Standby Ändern Sie die Einstellungen für die Energiespar-Funktion. Through" eingeschaltet ist. ‰ Sleep Timer (Standardwert : Off) •...
Seite 145 BLUETOOTH-fähiges Gerät angeschlossen wird. Diese Einstellung ist wirksam, auch im Standby-Zustand, und Sie können dieses Gerät mit einer Anwendung wenn "Bluetooth" - "Bluetooth Receiver" auf "On" eingestellt ist. wie Pioneer Remote App, die dieses Gerät steuern kann, über das Netzwerk einschalten. Wenn diese Funktion verwendet wird •...
Seite 146 Einrichtung Hardware „ 12V Trigger A „ 12V Trigger B Wird ausgewählt, wenn das Steuersignal (max. 12 V/100 mA) über die Wird ausgewählt, wenn das Steuersignal (max. 12 V/25 mA) über die 12V TRIGGER OUT A-Buchse ausgegeben wird. Es können für jeden 12V TRIGGER OUT B-Buchse ausgegeben wird.
Seite 147 Einrichtung Hardware „ Works with SONOS ‰ Output Zone (Standardwert : Main) Wählen Sie die Zone aus, in der Sie Musik hören wollen. Ändern Sie die Einstellungen für die Verbindung mit Sonos Connect. • Um diese Funktion zu nutzen, stellen Sie "Input Selector" vorher ein. (SONOS-1/SONOS-2/SONOS-3) Main Gibt Audio nur zum Hauptraum aus (wo dieses Gerät...
Seite 148: Multi Zone
Einrichtung Multi Zone Multi Zone „ Zone 2 ‰ Balance (Standardwert : 0) Ändern Sie die Einstellungen für Zone 2. Stellen Sie die Links-rechts-Balance für Zone 2 ein. Wählen Sie einen Wert ‰ Output Level (Standardwert : Fixed) zwischen "L + 10" und "R + 10". Wählen Sie aus, ob die Lautstärke am Vollverstärker im separaten Raum oder ‰...
Seite 149 Einrichtung Multi Zone „ Zone 3 „ Remote Play Zone Ändern Sie die Einstellungen für Zone 3. Ändern Sie die Einstellungen für Remote-Wiedergabe. ‰ Output Level (Standardwert : Fixed) ‰ Remote Play Zone (Standardwert : Auto) Wählen Sie aus, ob die Lautstärke am Vollverstärker im separaten Raum oder Wenn Sie AirPlay oder Spotify Connect verwenden oder die Music Server- an diesem Gerät geregelt werden soll, wenn die Wiedergabe im separaten Raum Funktion zur Remote-Wiedergabe von Ihrem PC nutzen, können Sie einstellen,...
Seite 150: Miscellaneous
Interferenzen zwischen diesem Gerät und anderen Geräten von gelöscht. Pioneer im gleichen Raum zu vermeiden. Ändern Sie nach der Änderung der ‰ FM Search Level (Modelle für Europa) (Standardwert : Normal) ID am Hauptgerät mit folgender Vorgehensweise entsprechend die ID der Fernbedienung.
Seite 151: Firmware Update
Einrichtung Miscellaneous „ Firmware Update „ Initial Setup Ändern Sie die Einstellungen für die Firmware-Aktualisierung. Nehmen Sie die anfängliche Einstellung mithilfe des Setup-Menüs vor. • Warten Sie eine Weile, falls "Initial Setup" nicht ausgewählt werden kann. Dies ‰ Update Notice (Standardwert : Enable) kann gewählt werden, wenn die Netzwerk-Funktion aktiviert wurde.
Seite 152: Advanced Mcacc
Einrichtung Advanced MCACC Menübedienung Richten Sie die Lautsprecher automatisch ein oder nehmen Sie Änderungen nach Wunsch am Equalizer vor. Sie können auch die aktuellen Werte der Lautsprechereinstellungen überprüfen. Nehmen Sie die Einstellungen mithilfe der Anleitung auf dem Fernsehbildschirm (OSD) vor. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wählen Sie "Advanced MCACC"...
Seite 153: Full Auto Mcacc
Einrichtung Full Auto MCACC 2. Platzieren Sie das mitgelieferte Messmikrofon zur Lautsprechereinrichtung in Hörposition und verbinden Sie es mit der SETUP MIC-Buchse am Hauptgerät. Platzieren Sie das mitgelieferte Messmikrofon zur Lautsprechereinrichtung in Hörposition und messen Sie die von den Lautsprechern ausgegebenen Testtöne.
Seite 154: Manual Mcacc
Einrichtung Manual MCACC „ EQ Adjust Front Left, Front Right : Sie können die Ausgangslautstärke jedes angeschlossenen Lautsprechers Nach dem Auswählen der Lautsprecherfrequenz zwischen "63 Hz" und mithilfe von Testtönen nach Wunsch anpassen. Sie können bei jedem "16 kHz" mit den Cursortasten passen Sie die Lautstärke der Frequenz Lautsprecher die Lautstärke der verschiedenen Klangbereiche anpassen.
Seite 155 Einrichtung Manual MCACC Height 1 Left, Height 1 Right, Height 2 Left, Height 2 Right, Surr Back Right, Surr Back Left : Nach dem Auswählen der Lautsprecherfrequenz zwischen "63 Hz" und "16 kHz" mit den Cursortasten passen Sie die Lautstärke der Frequenz zwischen "-12.0 dB"...
Seite 156: Mcacc Data Check
Einrichtung MCACC Data Check Sie können die Anzahl der angeschlossenen Lautsprecherkanäle und die Inhalte und Werte der jeweiligen Lautsprechereinstellungen überprüfen. „ Speaker Setting Sie können die Anzahl der angeschlossenen Lautsprecherkanäle und die ausgewählten großen/kleinen Werte für die Wiedergabe im niederfrequenten Bereich der einzelnen Lautsprecher überprüfen.
Seite 157: Network/Bluetooth
Einrichtung Network/Bluetooth Menübedienung Nehmen Sie Einstellungen im Zusammenhang mit Netzwerkverbindungen und BLUETOOTH vor. Nehmen Sie die Einstellungen mithilfe der Anleitung auf dem Fernsehbildschirm (OSD) vor. Drücken Sie auf der Fernbedienung, um den Home-Bildschirm zu öffnen, wählen Sie "Network/Bluetooth" mit den Cursortasten auf der Fernbedienung aus und drücken Sie ENTER.
Seite 158: Network
Einrichtung Network • Wenn das LAN mit einem DHCP konfiguriert wird, stellen Sie "DHCP" auf ‰ MAC Address (Standardwert : -) "Enable", um die Einstellung automatisch zu konfigurieren. ("Enable" ist durch die Standardeinstellung eingestellt) Um jeder Komponente eine feste IP- Prüfen Sie die MAC-Adresse dieses Geräts.
Seite 159 Wenn diese Funktion verwendet wird ‰ Proxy Port (Standardwert : 8080) Wenn diese Funktion nicht verwendet wird Bei Eingabe von "Proxy URL" wird die Proxyserver-Portnummer angezeigt/ ‰ AirPlay Device Name (Standardwert : Pioneer VSX-LX505 eingestellt. XXXXXX) ‰ Friendly Name (Standardwert : Pioneer VSX-LX505 XXXXXX) Ändern Sie den Modellnamen dieses Geräts, der auf mit AirPlay-verbundenen...
Seite 160 Einrichtung Network ‰ AirPlay Password (Standardwert : -) ‰ Network Check (Standardwert : -) Sie können ein Passwort mit bis zu 31 Zeichen festlegen, sodass nur Sie können die Netzwerkverbindung überprüfen. registrierte Benutzer AirPlay verwenden können. Drücken Sie ENTER, wenn "Start" angezeigt wird. 1.
Seite 161: Bluetooth
Einrichtung Bluetooth Bluetooth ‰ Pairing Information (Standardwert : -) Hier können Sie die Einstellungen der BLUETOOTH-Funktion ändern. • Warten Sie eine Weile, falls "Bluetooth" nicht ausgewählt werden kann. Es wird Sie können die auf diesem Gerät gespeicherten Kopplungsinformationen angezeigt, wenn die BLUETOOTH -Funktion gestartet wird. initialisieren.
Seite 162 Einrichtung Bluetooth „ Bluetooth Transmitter ‰ Low Latency Mode (Standardwert : Off) Wenn der Ton eines über BLUETOOTH verbundenen Geräts im Vergleich zum ‰ Bluetooth Transmitter (Standardwert : Off) Videobild auf dem Fernseher z. B. beim Betrachten eines Spiels verzögert Wählen Sie aus, ob die Funktion für die Audioübertragung von diesem Gerät an ausgegeben wird, können Sie die Audioverzögerung verringern.
Seite 163 Einrichtung Bluetooth ‰ Status (Standardwert : -) Der Status des mit diesem Gerät verbundenen BLUETOOTH-fähigen Geräts wird angezeigt. Ready Nicht gekoppelt Pairing Gekoppelt Connected Erfolgreich angeschlossen Connected Erfolgreich mit aptX-kompatiblem Gerät verbunden (aptX) Connected Erfolgreich mit aptX-HD-kompatiblem Gerät verbunden (aptX HD)
Seite 164: Web-Einrichtung
Einrichtung Web-Einrichtung Menübedienung Sie können die Einstellungen für die Netzwerkfunktionen dieses Geräts über Device Information einen Internetbrowser per PC, Smartphone usw. vornehmen. Sie können den Friendly Name oder AirPlay Device Name ändern, ein AirPlay Password festlegen usw. 1. Drücken Sie auf der Fernbedienung, um den Startbildschirm zu öffnen.
Seite 165: Initial Setup Mit Dem Automatischen Startup-Assistenten
Einrichtung Initial Setup mit dem automatischen Startup-Assistenten Bedienungen Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen Anweisungen auf dem TV’s REMOTE Bildschirm und nehmen Sie die erforderlichen ersten Einstellungen vor. Inputs 1.
Seite 166: Network Connection
Einrichtung • Wird die SSID des Zugangspunkts nicht angezeigt, wählen Sie "Other..." mit Network Connection dem -Cursor auf dem SSID-Listenbildschirm aus, drücken ENTER und folgen 1. Bei der Einrichtung des Netzwerks werden Sie aufgefordert, das Privacy den Anweisungen auf dem Bildschirm. Statement zu akzeptieren.
Seite 167: Multi Zone Sound Check
Wählen Sie "Dirac Live (Advanced Users Only)" auf dem Bildschirm "RoomEQ" und drücken Sie dann ENTER. Laden Sie die Pioneer Remote App auf Ihr Mobilgerät herunter und führen Sie die Messungen in der App durch. Weitere Informationen zum Durchführen von Messungen mit "Dirac Live" finden Sie unter "Einmessen mit Dirac ‰...
Seite 168: Einmessen Mit Dirac Live
"1. Speaker Setup" eingestellt wurden, von der Anzahl der angeschlossenen Lautsprecherkanäle abweicht, wird eine Fehlermeldung Verwenden Sie die Pioneer Remote App, um die Messungen mit Dirac angezeigt und die Messung kann nicht durchgeführt werden. Live durchzuführen. Verwenden Sie die neueste Version. Beachten Sie, 5.
Seite 169 Einrichtung • Wenn der Testton zu laut oder zu leise ist, kann die Messung eventuell nicht durchgeführt werden. Tippen Sie auf "Level Adjust", um die Lautstärke des Testtons anzupassen. 7. Wenn die Messung abgeschlossen ist, erscheint die Meldung "Calculating results" auf dem Bildschirm. Tippen Sie auf "Transfer to your product", um die Messdaten an das Gerät zu übertragen.
Seite 170: Einmessen Mit Full Auto Mcacc
Einrichtung „ Einmessen mit Full Auto MCACC Messung aus, indem Sie "Retry" wählen und ENTER drücken. • Wenn das Problem nicht durch Ausführung der erneuten Messung behoben Platzieren Sie das mitgelieferte Messmikrofon zur Lautsprechereinrichtung werden kann, prüfen Sie ob die Lautsprecher richtig angeschlossen sind. in Hörposition und messen Sie die von den Lautsprechern ausgegebenen Wenn ein Problem mit dem Lautsprecheranschluss vorliegt, ziehen Sie das Testtöne.
Seite 171: Pioneer Remote App
Einrichtung Pioneer Remote App Erste Einrichtung 1. Sie können die Pioneer Remote App im App Store oder im Google Play™ Store herunterladen. 2. Verbinden Sie das Mobilgerät mit dem gleichen Netzwerk wie dieses Gerät. 3. Starten Sie die Pioneer Remote App. Dieses Gerät wird beim Start der App Pioneer Remote App (verfügbar für iOS- und Android™-Mobiltelefone) ist eine...
Seite 172: Dirac Live
Reflexionen sowie reduzierten Resonanzen und Raummodi. zur Messung in jeder dieser Positionen das Mikrofon 50 bis 100 cm von der Hörposition entfernt auf. 1. Starten Sie die Pioneer Remote App und tippen Sie auf das Gerät, wenn es Quick Full angezeigt wird.
Seite 173: Verwendung Von Dirac Live
Auto MCACC ( p170) eingemessen wurden. Anpassen des Equalizers 1. Starten Sie die Pioneer Remote App und tippen Sie auf das Gerät, wenn es angezeigt wird. 2. Tippen Sie oben links auf dem Bildschirm der Pioneer Remote App auf "...
Seite 174: Verwendung Eines Gespeicherten Equalizers
Einrichtung Verwendung eines gespeicherten Equalizers Wenn Sie einen gespeicherten Slot in "Room EQ" - "Dirac Live" ( →p93) unter "AV Adjust" auswählen, können Sie den gespeicherten Equalizer verwenden. 1 Der gerade angepasste Lautsprecher. Um einen anderen Lautsprecher anzupassen, tippen Sie auf " "...
Seite 175: Fehlerbehebung
Fehlerbehebung Bevor Sie den Vorgang starten Erratische Gerätefunktionsweise Starten Sie das Gerät neu Zurücksetzen des Geräts (die werkseitigen Standardeinstellungen werden wiederhergestellt) Fehlerbehebung „ Stromversorgung Fehlerbehebung „ Audio „ Wiedergabemodi „ Video „ Gekoppelter Betrieb „ Tuner „ BLUETOOTH-Funktion „ Netzwerkfunktion „...
Seite 176: Bevor Sie Den Vorgang Starten
Fehlerbehebung Bevor Sie den Vorgang starten Probleme können möglicherweise durch einfaches Aus- und wieder Einschalten oder Abtrennen und erneutes Anschließen des Netzkabels gelöst werden, was einfacher ist als die Verbindung, die Einstellung und das Betriebsverfahren zu überprüfen. Versuchen Sie die einfachen Maßnahmen jeweils am Gerät und der daran angeschlossenen Komponente.
Seite 177: Erratische Gerätefunktionsweise
Fehlerbehebung Erratische Gerätefunktionsweise ‰ Starten Sie das Gerät neu ‰ Zurücksetzen des Geräts (die werkseitigen Standardeinstellungen werden wiederhergestellt) Neustart des Gerätes könnte das Problem lösen. Schalten Sie das Hauptgerät in den Standby-Modus, warten Sie mindestens 5 Sekunden, halten Sie dann Wenn der Neustart des Geräts das Problem nicht löst, setzen Sie das Gerät STANDBY/ON-Taste am Hauptgerät mindestens 5 Sekunden lang zurück und stellen Sie alle Einstellungen auf die zum Zeitpunkt des Kaufs...
Seite 178: Fehlerbehebung
Fehlerbehebung Fehlerbehebung „ Stromversorgung ‰ Beim Einschalten erscheint "AMP Diag Mode" auf dem Display des Hauptgeräts • Die Schutzschalter-Funktion wurde möglicherweise aktiviert. Wenn das Gerät plötzlich in den Standby-Modus wechselt und "AMP Diag Mode" auf dem Display des Hauptgeräts angezeigt wird, wenn das Gerät wieder eingeschaltet wird, wird mit dieser Funktion diagnostiziert, ob das Hauptgerät fehlerhaft arbeitet oder ein Anomalie in der Lautsprecherkabel-Verbindung vorliegt.
Seite 179 Fehlerbehebung ‰ Kein Ton vom Fernseher • Stellen Sie den Eingangsselektor an diesem Gerät auf die Position des Anschlusses ein, an den der Fernseher angeschlossen ist. • Wenn der Fernseher die ARC-Funktion nicht unterstützt, verwenden Sie zusätzlich zur Verbindung über HDMI ein digitales optisches Kabel, um ( →p63) den Fernseher mit diesem Gerät zu verbinden.
Seite 180: Wiedergabemodi
Fehlerbehebung ‰ Geräusche sind zu hören • Das Zusammenbinden von analoges Audiokabel, Netzkabeln, Lautsprecherkabeln usw. mit Kabelbindern kann die akustische Leistung verringern. Bündeln Sie Kabel nicht. • Ein Audiokabel nimmt möglicherweise eine Störung auf. Versuchen Sie, Ihre Kabel neu zu positionieren. ‰...
Seite 181 Fehlerbehebung ‰ Über DTS-Signale • Bei Medien, die plötzlich von DTS zu PCM wechseln, wird die PCM-Wiedergabe möglicherweise nicht sofort gestartet. In diesem Fall sollten Sie Ihren Player etwa 3 Sekunden lang oder mehr stoppen. Dann setzen Sie die Wiedergabe fort. Die Wiedergabe funktioniert jetzt normal. •...
Seite 182: Gekoppelter Betrieb
Fehlerbehebung ‰ Das Bild flackert • Möglicherweise ist die Auflösung des Players nicht mit der Auflösung des Fernsehers kompatibel. Wenn Sie den Player über ein HDMI-Kabel an dieses Gerät angeschlossen haben, ändern Sie die Ausgangsauflösung am Player. Möglicherweise lässt sich auch durch Wechseln des Bildschirmmodus am Fernseher eine Verbesserung erzielen.
Seite 183 Fehlerbehebung ‰ Die Übertragung von einem BLUETOOTH-Gerät (PC, Smartphone usw.) an dieses Gerät funktioniert nicht • Vergewissern Sie sich, dass die BLUETOOTH-Funktion des BLUETOOTH-fähigen Geräts aktiviert ist. ( →p161) ‰ Ein mit BLUETOOTH-Drahtlostechnologie ausgestattetes Gerät (PC, Smartphone usw.) kann nicht mit diesem Gerät verbunden werden ( →p161) •...
Seite 184: Netzwerkfunktion
Fehlerbehebung ‰ Ton ist unterbrochen • Möglicherweise liegt ein Problem beim BLUETOOTH-fähigen Gerät vor. Informationen dazu finden Sie auf relevanten Webseite. ‰ Nach Anschluss eines BLUETOOTH-fähigen Geräts ist die Audioqualität schlecht • Der BLUETOOTH-Empfang ist möglicherweise beeinträchtigt. Positionieren Sie das BLUETOOTH-fähige Gerät näher an diesem Gerät und entfernen Sie ggf.
Seite 185 Fehlerbehebung „ USB-Speichergerät ‰ Das USB-Speichergerät wird nicht angezeigt • Überprüfen Sie, ob das USB-Speichergerät bzw. das USB-Kabel sicher mit dem USB-Port des Geräts verbunden ist. ( →p114) • Trennen Sie das USB-Speichergerät von diesem Gerät ab und schließen Sie es dann erneut an. •...
Seite 186: Fernbedienung
Fehlerbehebung „ ZONE B-Funktion ‰ Kann nicht Audio zu ZONE B ausgeben • Für die Audioausgabe an ZONE B muss das Audioausgabeziel für "Audio" - "Zone B" unter AV Adjust auf "On (A+B)" oder "On (B)" eingestellt ( →p121) sein, und "Speaker" - "Configuration" - "Zone 2 Preout" im System Setup-Menü muss auf "Zone B" eingestellt sein. „...
Seite 187 Fehlerbehebung „ Andere ‰ Es sind seltsame Geräusche von diesem Gerät zu hören • Wenn Sie ein anderes Gerät an dieselbe Netzsteckdose wie dieses Gerät angeschlossen haben, kann es durch das andere Gerät zu Störgeräuschen kommen. Wenn das Problem durch das Entfernen des Netzkabels des anderen Geräts behoben wird, verwenden Sie unterschiedliche Netzsteckdosen für dieses Gerät und das andere Gerät.
Seite 188: Anhang
Anhang Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Eingabeformate und auswählbare Wiedergabemodi Wiedergabemodus-Effekte Lautsprecherkombinationen (Modelle für Nordamerika) Lautsprecherkombinationen (Modelle für Europa, Australien und Asien) Allgemeine Spezifikationen Anhang...
Seite 189: Lautsprecherkonfigurationen Und Auswählbare Wiedergabemodi
Anhang Lautsprecherkonfigurationen und auswählbare Wiedergabemodi Siehe folgende Tabelle für die auswählbaren Wiedergabemodi für jede Lautsprecherkonfiguration. Lautsprecherkonfiguration (ch) Wiedergabemodus 2.1.2 3.1.2 4.1.2 5.1.2 6.1.2 7.1.2 4.1.4 5.1.4 6.1.4 7.1.4 (*2) (*2) (*2) (*2) DD (Dolby Audio - DD) (*1) (*1) (*1) (*2) (*2) (*3)
Seite 190 Anhang Lautsprecherkonfiguration (ch) Wiedergabemodus 2.1.2 3.1.2 4.1.2 5.1.2 6.1.2 7.1.2 4.1.4 5.1.4 6.1.4 7.1.4 (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) ES Discrete (DTS-ES Discrete) ES Matrix (DTS-ES Matrix) DTS 96/24 (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) DTS-HD HR (DTS-HD High Resolution)
Seite 191 Anhang Lautsprecherkonfiguration (ch) Wiedergabemodus 2.1.2 3.1.2 4.1.2 5.1.2 6.1.2 7.1.2 4.1.4 5.1.4 6.1.4 7.1.4 (*1) (*1) (*1) (*1) (*1) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*3) (*1) (*1) (*1) (*5) (*5) (*3) (*3) (*3) (*3) (*3)
Seite 192: Eingabeformate Und Auswählbare Wiedergabemodi
Anhang Eingabeformate und auswählbare Wiedergabemodi Sie können unter einer Vielzahl von Wiedergabemodus DTHD Wiedergabemodi je nach Audioformat des Pure Direct DSur (Dolby Audio (Dolby Audio Atmos Eingangssignals auswählen. Direct (Dolby Audio (Dolby Audio - DD+) - TrueHD) (*13) • Der Stereo-Modus kann bei allen Audioformaten Stereo - DD) (*2) - Surr) (*13)
Seite 193 Anhang Wiedergabemodus DTS-HD HR DTS-HD ES Discrete ES Matrix IMAX DTS 96/24 (DTS-HD High Master (DTS- (DTS-ES IMAX DTS IMAX DTS (*2) Express (DTS-ES DTS:X Neural:X Neural:X (*2) Resolution) HD Master Discrete) (*10) DTS:X (*10) (*2) Matrix) (*5) (*6) (*10) Eingangsformat (*2) Audio) (*2)
Seite 194 Anhang Wiedergabemodus Classical / Unplugged / Ent.Show (Entertainment Ext.Stereo / F.S.Surround (Multich Mono Show) / Drama / Mono Music (Front Stage (*2)(*12) PCM) (*2) AdvancedGame / Action / (*8) Surround) (*9) Eingangsformat Rock/Pop / Sports (*7) 2-Kanal-Signaleingang Analog / PCM Musikdateien / DSD (*1) DD / DD+ / DTHD DTS / DTS 96/24 / DTS...
Seite 195 Anhang (*1) Wenn die Abtastrate 5,6/11,2 MHz beträgt, können keine anderen Modi als Pure Direct, Stereo, Ext.Stereo und Mono Music ausgewählt werden. (*2) Es müssen Surround-Lautsprecher oder ein Center-Lautsprecher installiert werden. (*3) Wenn die Eingangsquelle eine Blu-ray-Disc ist und eine Lautsprecherkonfiguration mit 5.1 Kanälen oder weniger verwendet wird, kann DD+ nicht ausgewählt werden.
Seite 196: Wiedergabemodus-Effekte
Anhang Wiedergabemodus-Effekte In alphabetischer Reihenfolge Audioformat für Blu-ray-Discs, bei dem bessere Stereowirkung durch ein Klangfeld über der Hörposition erzielt wird. „ Action Je nach Lautsprecherkonfiguration werden die folgenden Wiedergabemodi Dieser Modus ist für Spielfilme mit vielen Actionszenen geeignet. angezeigt. • Die mit Dirac Live eingemessenen Lautsprecherkalibrierungen sind deaktiviert. –...
Seite 197 Anhang installiert sind „ DD (Dolby Audio - DD) – DSur 5.0/5.1 : Wenn Frontlautsprecher, Center-Lautsprecher und In diesem Modus werden im Audioformat Dolby Digital aufgenommene Surround-Lautsprecher installiert sind Klangdesigns originalgetreu wiedergegeben. – DSur 6.0/6.1 : Wenn Frontlautsprecher, Surround-Lautsprecher und Dolby Digital ist ein digitales Mehrkanalformat von Dolby Laboratories, Inc.
Seite 198 Anhang „ DSD „ DTS Express Dieser Modus eignet sich zur Wiedergabe von in DSD aufgenommenen Quellen In diesem Modus werden im Audioformat DTS Express aufgenommene eignet. Klangdesigns originalgetreu wiedergegeben. • Dieses Gerät unterstützt den DSD-Signaleingang von der HDMI- DTS Express ist ein optionales Audioformat basierend auf 5.1 ch für Blu- Eingangsklemme.
Seite 199 Anhang „ DTS Neural:X „ Ent.Show (Entertainment Show) Mit diesem Wiedergabemodus können Sie vorhandene Kanäle zur Geeignet für Rock- oder Popmusik. Die Wiedergabe von Musik in diesem Modus Wiedergabe auf weitere Kanäle erweitern, entsprechend der Konfiguration der kreiert ein lebhaftes Klangfeld mit einem starken akustischen Bild, wie in einem angeschlossenen Lautsprecher, indem die Eingangssignale von 2 Kanälen oder Klub oder auf einem Rockkonzert.
Seite 200 Anhang „ Mono In-Home-Entertainment bieten. IMAX Enhanced-Inhalte werden für Heimumgebungen digital neu gemastert, In diesem Modus wird Audio in Mono vom Center-Lautsprecher ausgegeben, um schärfere Bilder und einen kraftvolleren Klang zu bieten – genau wie vom wenn ein analoges Signal oder PCM-Signal eingespeist wird. Wenn kein Center- Filmemacher beabsichtigt.
Seite 201: Lautsprecherkombinationen (Modelle Für Nordamerika)
Anhang Lautsprecherkombinationen (Modelle für Nordamerika) • Es können bis zu zwei aktive Subwoofer in beliebiger Kombination angeschlossen werden. ZONE 2 (*3) ZONE 3 (*3) SURROUND Lautsprecherkanäle FRONT CENTER SURROUND HEIGHT 1 HEIGHT 2 Bi-AMP (*3) (ZONE (ZONE BACK SPEAKER) SPEAKER) 2.1 ch 3.1 ch 4.1 ch...
Seite 202 Anhang Über HEIGHT 1/HEIGHT 2 Wenn Sie 2 Sätze Höhenlautsprecher anschließen, ist die Kombination der Höhenlautsprecher, die gewählt werden kann, wie folgt. – Height 1 Speaker: Top Middle, Height 2 Speaker: Rear High – Height 1 Speaker: Front High, Height 2 Speaker: Eine von Rear High/Top Middle/Top Rear/Dolby Enabled Speaker (Surround)/Dolby Enabled Speaker (Surround Back) –...
Seite 203: Lautsprecherkombinationen (Modelle Für Europa, Australien Und Asien)
Anhang Lautsprecherkombinationen (Modelle für Europa, Australien und Asien) • Es können bis zu zwei aktive Subwoofer in beliebiger Kombination angeschlossen werden. ZONE 2 (*3) ZONE 3 (*3) SURROUND Lautsprecherkanäle FRONT CENTER SURROUND HEIGHT 1 HEIGHT 2 Bi-AMP (*3) (ZONE (ZONE BACK SPEAKER) SPEAKER)
Seite 204: Allgemeine Spezifikationen
Anhang Allgemeine Spezifikationen Verstärkereinheit Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien 8 Ohm Last, beide Kanäle angetrieben von 20 Hz bis 20.000 Hz; Nennleistung 120 Watt pro Kanal RMSMindestleistung, 9 Kanäle × 180 W bei 6 Ohm, 1 kHz, 1 Kanal angetrieben von 1 % THD Ausgangsnennleistung maximale harmonische (Gesamtverzerrung) (IEC)
Seite 205 Anhang Videoteil Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien 1 Vp-p/75 Ω (Composite-Video) 1 Vp-p/75 Ω (Component-Video Y) Signalpegel 0,7 Vp-p/75 Ω (Component Video Pb/Pr) Maximale von Component Video unterstützte 480i/576i (Component-Video) Auflösung Tunerteil Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien UKW-Empfangsfrequenzbereich...
Seite 206 Anhang HDMI Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien Eingang 7 (Inkl. 1 × Vorn) Ausgang 2 (MAIN, SUB/ZONE2) Eingang *1 Ausgang SUB/Zone2 HDMI HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 HDMI 6 MAIN Zone2 (Vorn)
Seite 207 Anhang Entsprechende Bildfrequenz Farbraum Farbtiefe HDMI IN 1 - 3 HDMI IN 4 - 6 AUX INPUT HDMI (Vorn) Eingangsauflösungen 24/25/30 Hz YCbCr4:2:2 12 Bit (3840x2160p) YCbCr4:4:4/RGB 8 Bit 10/12 Bit 4K SMPTE 48/50/60 Hz YCbCr4:2:0 8 Bit (4096x2160p) 10/12 Bit YCbCr4:2:2 12 Bit YCbCr4:4:4/RGB...
Seite 208 Anhang • Der HDMI OUT-Ausgang zum Fernseher weist die gleiche Auflösung auf wie der Eingang. Wird ein Fernseher verwendet, der 4K unterstützt, können 1080p HDMI- Videosignale auch als 4K ausgegeben werden. Damit gekoppelte Funktionen ordnungsgemäß funktionieren, schließen Sie nicht mehr CEC-kompatible Geräte an die HDMI-Buchse an, als die anschließbare Zahl wie unten gezeigt.
Seite 209: Allgemeine Daten
Anhang USB-Bereich Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien 2 (vorn : Ver.2.0, 5 V/0,5 A, Hinten : Ver.2.0, 5V/1 A) MP3 (.mp3) • MPEG-1/MPEG-2 Audio Layer 3/44,1 kHz, 48 kHz/8 kbps bis 320 kbps sowie VBR WMA (.wma) •...
Seite 210: Videoeingänge
Anhang Standby-Modus (ALL ON) 1,7 W 1,8 W 2,7 W 2,8 W Gerät mit HiNA-Funktionen Standby-Modus, Diese Ausrüstung erfüllt die Verordnung der Europäischen Kommission (EC) Nr. 1275/2008 als Ausrüstung mit Netzwerktrennung und Netzwerk-Standby ON HiNA-Funktionalität. Wenn Sie die Netzwerk-Funktion nicht nutzen, stellen Sie die Network Standby-Einstellung auf Off.
Seite 211: Audioausgänge
Anhang Audioausgänge Modelle für Nordamerika Modelle für Europa Modelle für Australien und Asien PRE OUT (FRONT L/R, CENTER, SURROUND L/R, HEIGHT 1 L/R, SURROUND BACK L/R, HEIGHT 2 L/R oder ZONE 3 L/R, 2 SUBWOOFER) Analog ZONE B LINE OUT oder ZONE 2 PRE/LINE OUT HEIGHT 2 PREOUT oder ZONE 3 PRE/LINE OUT FRONT L/R, CENTER, SURROUND L/R, HEIGHT 1 L/R, HEIGHT 2...
Seite 212 SN 29404026_DE © 2021 Onkyo Home Entertainment Corporation. All rights reserved. ©2021 Onkyo Home Entertainment Corporation, Tous droits de reproduction et de traduction réservés. https://pioneer-audiovisual.com/privacy/ "Pioneer" and "MCACC logo" are trademarks of Pioneer Corporation, and are used under license. F2104-0...

Pioneer VSX-LX505 Bedienungsanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Pioneer VSX-LX505

Inhaltszusammenfassung für Pioneer VSX-LX505

Inhaltsverzeichnis
