Fertigmontage der BADU

1) Nach dem Einbau des Einbaugehäuses folgende Schritte durchführen.
2) Einkleben des Kabelschutzschlauches und des Luftleitungsschlauches (Abb.1).
3) Das komplette Düsengehäuse (102.1) am Einbaugehäuse (1) ansetzen.
4) Pneumatikschlauch durch den Schutzschlauch führen und mit der Kabel-
verschraubung (20) abdichten.
5) Luftleitung mit der Klemme (8) am Luftregler (21) befestigen.
6) Das komplette Düsengehäuse (102.1) mit 4 selbstschneidenden Schrauben
(95) am Einbaugehäuse (1) befestigen.
Achtung! Die selbstschneidenden Schrauben nur handfest anziehen.
Keine Gewalt anwenden!
7) Die Jet-Pumpe (92) mit der halben Verschraubung (98, 99, 100), dem
Gummiwinkel (79) und den dazu gehörigen Klemmen (75) saug- und
druckseitig am Einbaugehäuse anschließen.
8) Den Pumpenmotor gemäß Schaltplan anschließen.
Bei Drehstrom auf die richtige Drehrichtung achten!
9) Ein- und Ausschalten vom Becken aus mit dem Pneumatiktaster (38/1).
10) Mit dem Luftregler (21) kann der Düse wahlweise Luft beigemischt werden.
Achtung!
Das Einbaughäuse ist aus ABS. Wenn die Saug- und Druckanschlüsse erst vor Ort
eingeklebt werden, unbedingt eine Aushärtezeit von min. 12 Stunden beachten!
16
Einbaugehäuse BADU
Pneumatikleitung
07.03.2014 TB-b bta badu jet smart.indd
Jet smart
®

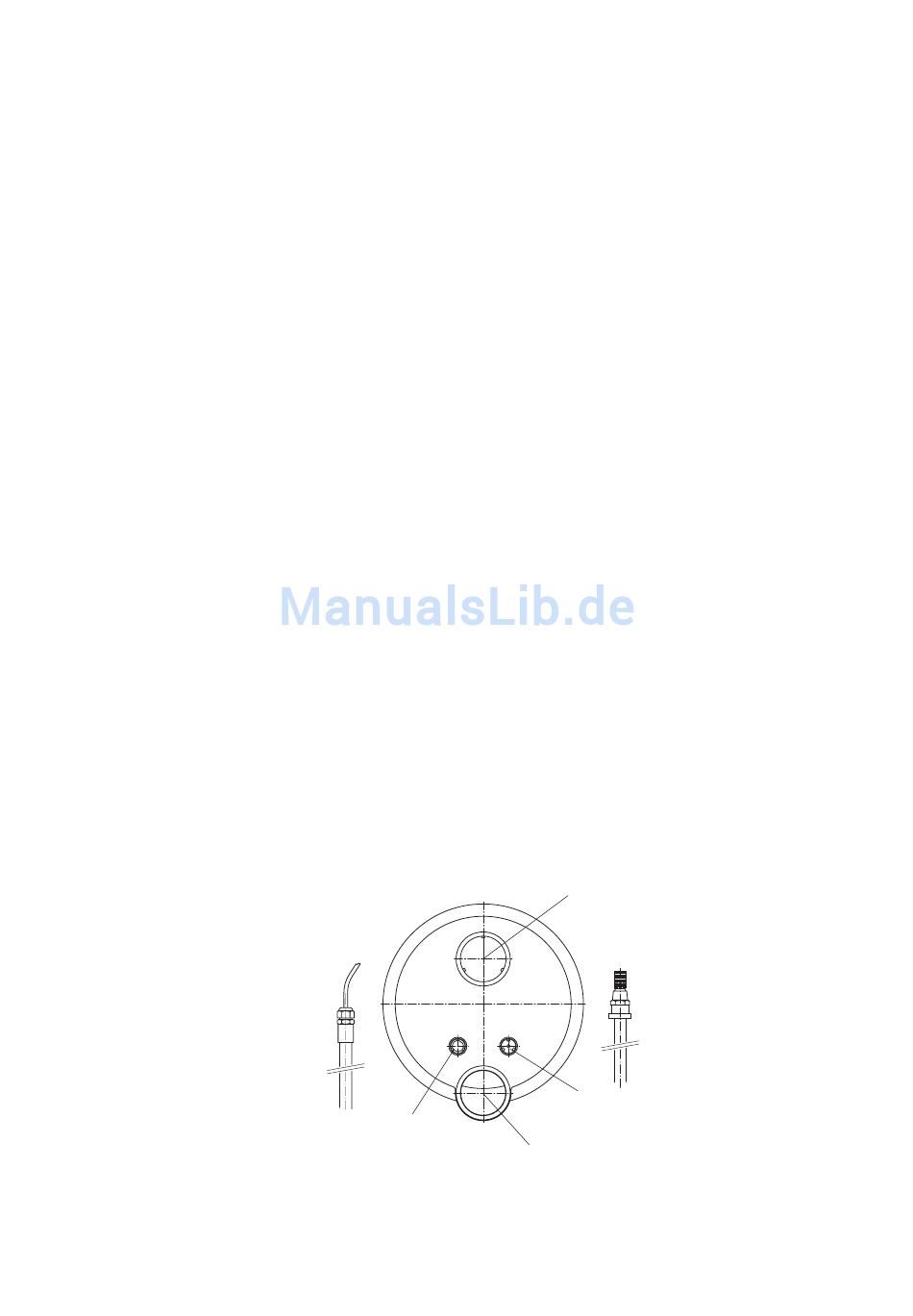

Jet smart von hinten
®
Druckanschluss
Luftleitung
Sauganschluss
