Installation
Schutz vor Spannungsspitzen
Sind im Netz Spannungsspitzen zu erwarten, die zur Zerstörung der Thyristoren bzw. des
Gerätes führen können, sind externe Metalloxid- Varistoren, die der Netzspannung und den
Störgrößen entsprechen, einzusetzen.
Kurzschlussschutz
Sollen die Thyristoren im ISA- B2P zusätzlich geschützt werden, sind
Halbleitersicherungen mit I²t- Werten einzusetzen:
Die Dimensionierung der Sicherungen ist bei den Technischen Daten beschreiben.
Achtung
Kompensationskondensatoren dürfen nie auf der Motorseite des
Sanftanlassers angeschlossen werden. Werden
Kompensationskondensatoren benötigt, so sind diese auf der Netzseite mit
ca. 2m Leitung anzubringen.
Warnung
Ist der Eingang am Motorsanftanlasser mit der Leistungsspannung
verbunden, kann die volle Spannung an den Ausgangsklemmen bzw. den
Motorklemmen anliegen. Dies gilt auch, wenn der Motor gestoppt ist. Zur
Potentialtrennung wird daher empfohlen, einen Schalter bzw. Schütz in
Reihe zum Sanftanlasser zu schalten.
Integrierte Bypass- Kontakte
Der Strom fließt nur während der Startphase durch die Thyristoren. Nach Abschluss der
Startphase wird der Strom automatisch über die integrierten Bypasskontakte geleitet. Zum
Sanftstopp werden die Kontakte wieder geöffnet und die Thyristoren fahren die Spannung
langsam herunter. Im Fehlerfall werden unverzüglich die Kontakte geöffnet und die
Thyristoren gestoppt.
5-2

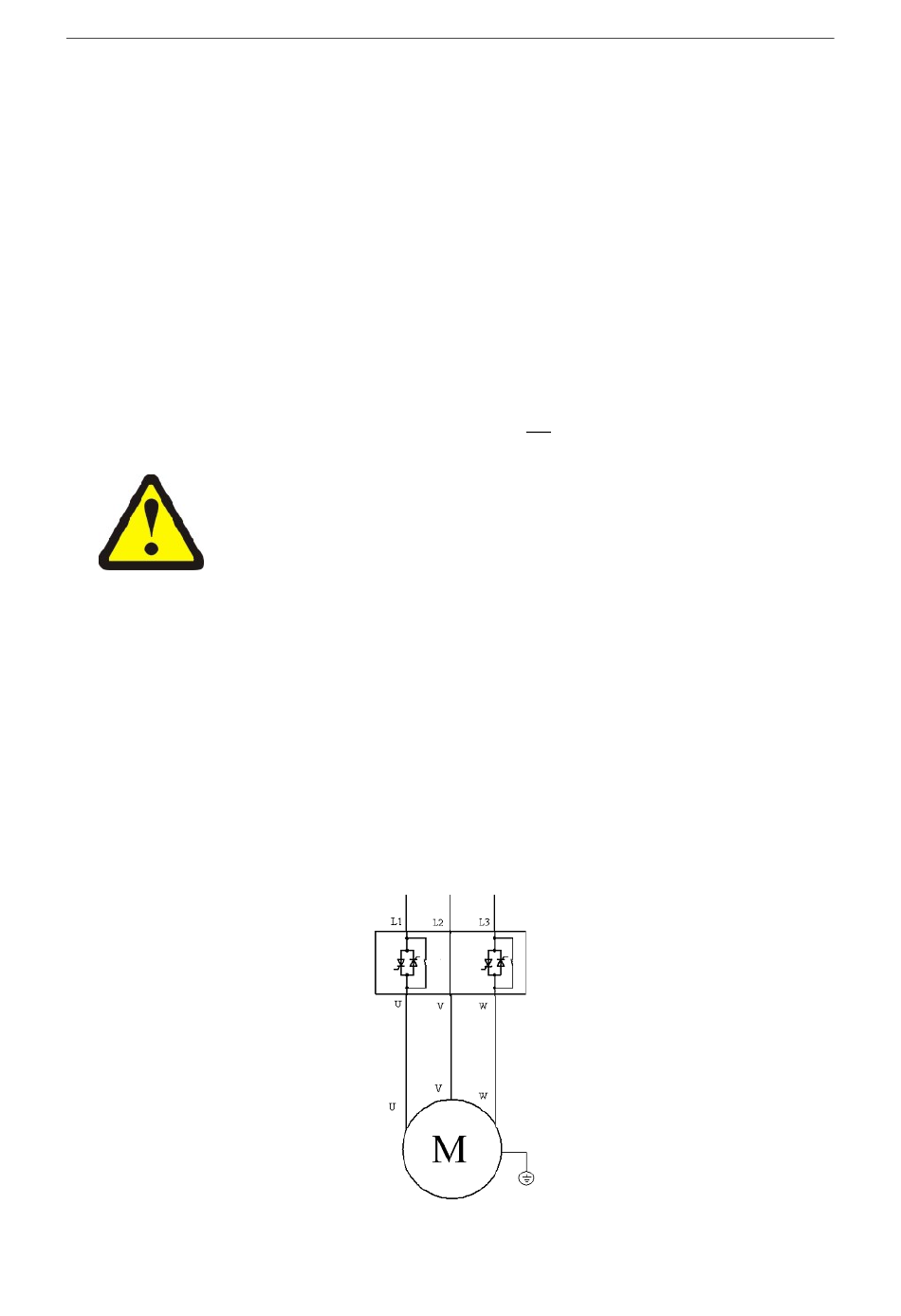

Prinzip Bild der Bypass- Kontakte

23
