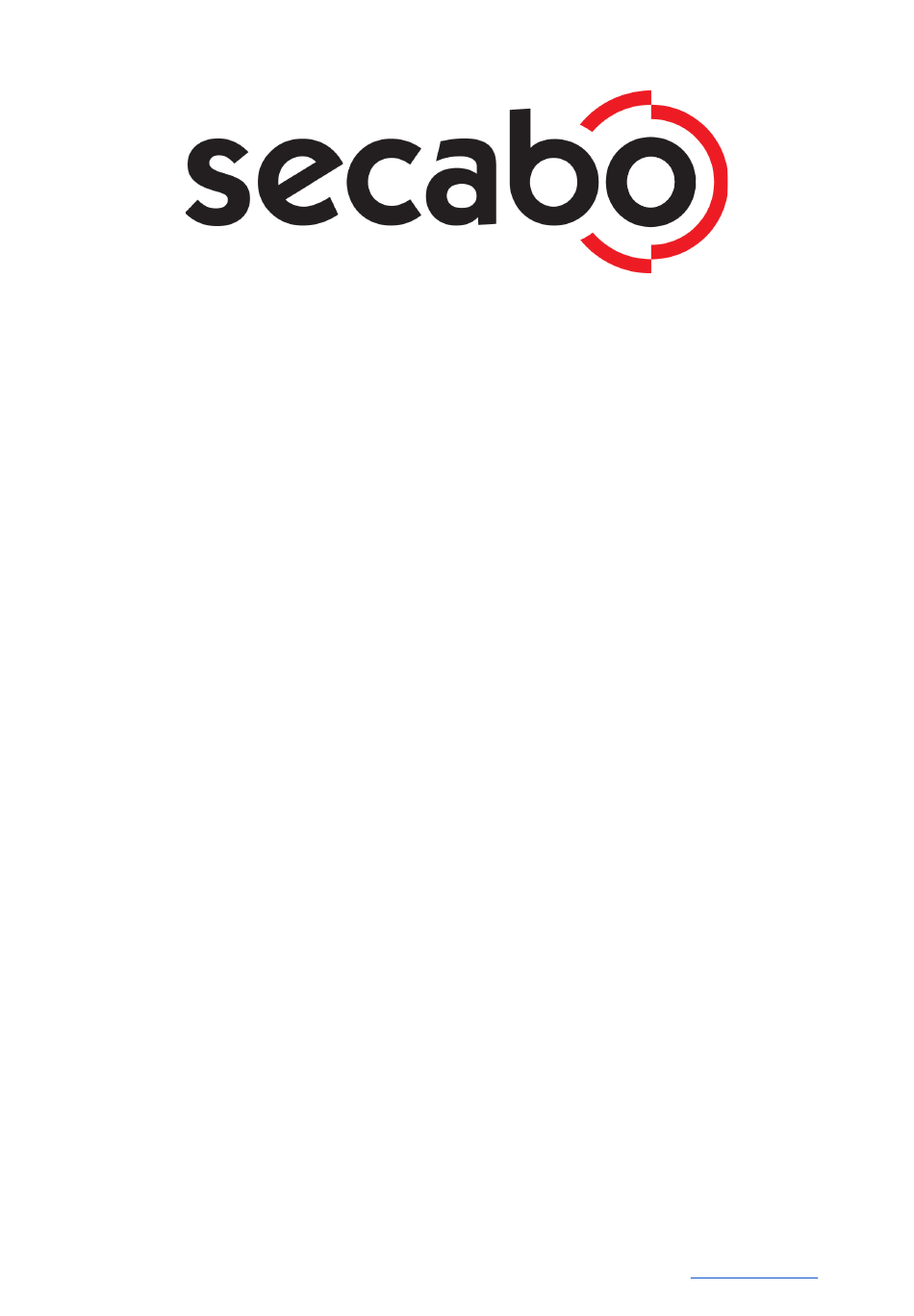

BEDIENUNGSANLEITUNG
für die Schneideplotter
Secabo C60 V, C120 V
S60 II, S120 II
Herzlichen Glückwunsch zum Kauf Ihres Secabo Schneideplotters!
Damit Sie mit Ihrem Gerät reibungslos in die Produktion starten können, lesen Sie sich bitte diese
Bedienungsanleitung sorgfältig durch.
Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen
Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der
Produktmerkmale vorbehalten.
Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die
Benutzung dieses Produktes entstehen.
Version 1.0 (21.06.2016)
Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com
www.secabo.com
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Secabo C60 V
Inhaltszusammenfassung für Secabo C60 V
- Seite 1 Jegliche Form der Vervielfältigung dieser Bedienungsanleitung bedarf der schriftlichen Genehmigung der Secabo GmbH. Änderungen und Irrtümer der technischen Daten und der Produktmerkmale vorbehalten. Die Secabo GmbH übernimmt keine Haftung für direkte oder indirekte Schäden, die durch die Benutzung dieses Produktes entstehen. Version 1.0 (21.06.2016) Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com...
-
Seite 2: Vorsichtsmaßnahmen
● Platzieren Sie das Gerät auf einer stabilen Unterlage, um das Herunterfallen zu vermeiden. ● Betreiben Sie das Gerät nicht während Gewittern, bei Blitzschlag kann das Gerät zerstört oder beschädigt werden. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 3: Lieferumfang
Stromkabel USB Anschlusskabel Messerhalter Stifthalter 30° Schleppmesser Stiftmine DrawCut LITE Lizenz-Urkunde 1 Standfuß mit Rollenhalterung Der Auffangkorb ist nicht Teil des Lieferumfangs der Schneideplotter S II-Serie, kann aber dazu bestellt werden. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 4: Aufbau Des Standfußes
Aufbau des Standfußes Der Standfuß für Ihren Secabo Schneideplotter lässt sich einfach aus den mitgelieferten Teilen analog der folgenden Schritte zusammenbauen. Schritt 1 und 2: Schritt 3 und 4: Fertig! Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 5: Geräteteile Und Ihre Funktion
Geräteteile und ihre Funktion a) Schneidekopf mit LAPOS Laserdiode b) Bedienfeld c) Messerhalter d) Anpresshebel für alle Anpressrollen (o. Abb.) e) USB-Schnittstelle f) Rollenhalterung g) Anpressrollen h) Standfuß Stromanschluß und Netzschalter (o. Abb.) Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 6: Bedienfeld
Konfiguration zunächst DrawCut LITE oder PRO zu installieren ist. Installation DrawCut LITE Ihr Secabo Schneideplotter wird mit der Schneidesoftware DrawCut LITE ausgeliefert. Diese Software muss über das Internet aktiviert werden. Dazu benötigen Sie nicht unbedingt Internet-Zugang an dem PC, auf dem DrawCut LITE installiert werden soll, die Aktivierung kann auch über einen anderen PC erfolgen. -
Seite 7: Installation Ihres Secabo Schneideplotters In Drawcut
Installation Ihres Secabo Schneideplotters in DrawCut Bitte beachten Sie, dass Ihr Secabo Schneideplotter nur unter Windows XP, Windows Vista, Windows 7, 8, 8.1 und 10 betrieben werden kann. Eine Verwendung unter Windows in einer älteren Version ist nicht möglich. ● Stellen Sie zunächst sicher, dass Ihr PC mit dem Internet verbunden ist. - Seite 8 ● Fügen Sie nun Ihren Schneideplotter durch betätigen des “Hinzufügen”- Buttons hinzu (im Beispiel ein Secabo S60 II), wählen Sie Ihr Modell und klicken Sie auf “Installieren”. ● Klicken Sie auf den “Gerät suchen”- Button und folgen Sie den Anweisungen des Installations-Assistenten.
-
Seite 9: Einsetzen Und Einstellen Des Messers
● Drücken Sie dann den Messerhalter von oben bis an den Anschlag in das Loch auf der rechten Seite und ziehen Sie die Klemmschraube fest. Achten Sie dabei darauf, dass der Messerhalter auch von oben durch die hierfür verbaute Vorrichtung fixiert wird. a) Klemmschraube b) Messerhalter Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 10: Einlegen Der Folie
Anpressdrucks vor oder die Einstellung des Messers bzw. Messerhalters ist fehlerhaft. Verändern Sie diese Einstellung(en) und führen Sie den Schneidetest erneut durch. ● Verändern Sie diese Einstellungen auch, falls die Folie zu ungenau oder ungenügend tief geschnitten wurde. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 11: Der Erste Plotauftrag
Um den korrekten Ausgangspunkt zum Plotten zu setzen, bewegen Sie mit den Pfeiltasten den Messerkopf und die Folie so, dass sich das Messer in der vorderen rechten Ecke der Folie befindet. Bestätigen Sie nun diesen Nullpunkt durch Drücken von “OK”. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... -
Seite 12: Geschwindigkeit Und Anpressdruck Verändern
Durch Drücken der “Set”-Taste für 5 Sekunden wird das Konfigurations-Menü geöffnet. Über die Pfeiltasten hoch und runter können Sie durch die Menüpunkte klicken. Über die Tasten links und rechts können die betreffenden Werte verändert werden. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... - Seite 13 ● Reset settings - hier können die Werkseinstellungen des Schneideplotters wiederhergestellt werden. Dafür muss die Taste rechts an dieser Stelle für 3 Sekunden gedrückt werden. ● Firmware - hier können Sie ablesen, welche Firmware-Version auf dem Schneideplotter installiert ist. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 14: Konturschnitt Mit Lapos
● Öffnen Sie im ersten Schritt den “Vinyl Spooler”. ● Klicken Sie auf den Reiter “Kalibrierung”. Wählen Sie entweder die schnelle oder die ausführliche Variante und folgen Sie den Ausführungen des jeweiligen Kalibrierungsassistenten. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... - Seite 15 Vektorgrafik. ● Öffnen Sie den Konturschnittassistenten in der Kopfzeile von DrawCut. ● Erstellen Sie nun in “Schneidekontur erstellen” eine Kontur mit den von Ihnen gewünschten Parametern. Bestätigen Sie diese mit “OK”. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
- Seite 16 ● Drucken Sie zunächst die von Ihnen erstellte Grafik mit den Schneidemarken aus. Achten Sie dabei darauf, dass der Drucker diese in der tatsächlichen Größe ausgibt. ● Betätigen Sie nach erfolgtem Druck den “Auschneiden”-Button. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
- Seite 17 4 Punkte, da so die größtmögliche Genauigkeit erreicht wird. Legen Sie den Ausdruck analog zur Abbildung in DrawCut in den Schneideplotter ein. Klicken Sie nun auf den “Weiter”-Button und folgen Sie den Anweisungen des Ausrichtungsassistenten um den Konturschnitt zu starten. Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
- Seite 18 ● Verwenden Sie für dickeres Material speziell dafür geeignete Messer (z.B. Flockmesser für Flock). ● Ausgefranste Kanten nach dem Schneiden der Folie deuten auf ein stumpfes Schleppmesser hin. Wechseln Sie abgenutzte Messer immer sofort aus! Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
-
Seite 19: Technische Daten
Wechselspannung 90V - 240V / 50Hz - 60Hz Umgebung +5°C - +35°C / 30% - 70% Luftfeuchtigkeit Gewicht ohne Verpackung 15kg Gewicht mit Verpackung 25kg Abmessung (B x H x T) 920 x 260 x 260mm Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com... - Seite 20 Wechselspannung 90V - 240V / 50Hz - 60Hz Umgebung +5°C - +35°C / 30% - 70% Luftfeuchtigkeit Gewicht ohne Verpackung 30kg Gewicht mit Verpackung 41kg Abmessung (B x H x T) 1600 x 260 x 260mm Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
- Seite 21 98/37/EC Directive on machinery (from 2009-12-29: 2006/42/EC) Norm / Standard: EN 60204-1:2006 Technische Dokumente bei / Technical documents at: Secabo GmbH, Hochstatt 6-8, 85283 Wolnzach, Germany Dipl. Ing. Fabian Franke Dipl. Ing.(FH) Bernhard Schmidt Secabo GmbH Hochstatt 6-8 85283 Wolnzach Germany mail@secabo.com www.secabo.com...
