CAN
500 Kbps. 120Ω. Zum Anschluss an LV-HUB, Wechselrichter oder
Master-Batterie.
RS485
9600 oder 115200 bps.120Ω. Zum Anschluss an Wechselrichter
oder Slave-Batterie.
Link Port 0, 1
Kommunikationsanschluss Link Port 0, 1: (RJ45-Anschluss)
gemäß RS485-Protokoll zur Kommunikation zwischen mehreren
parallel geschalteten Batterien.

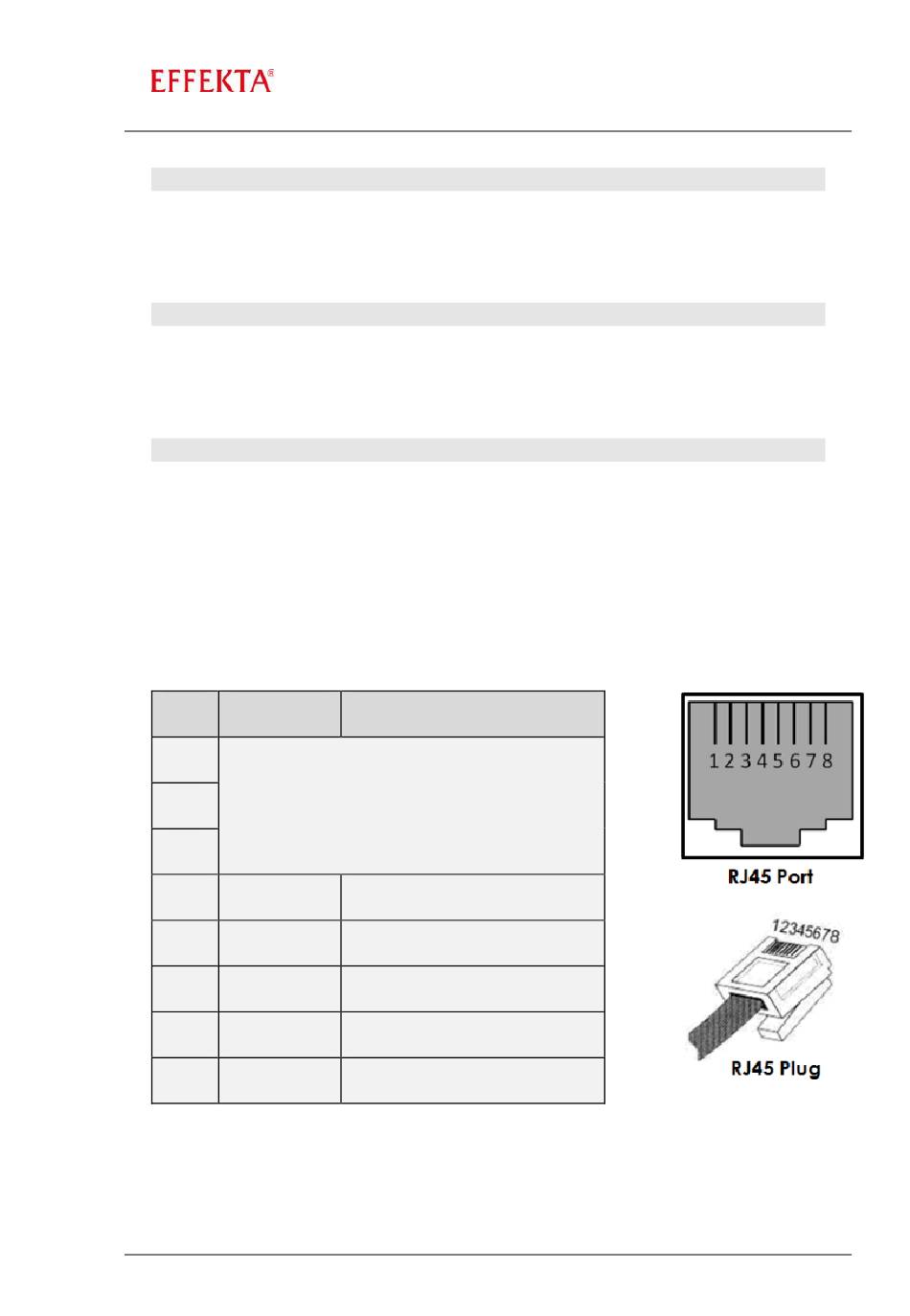

Belegung Pins RJ45-Anschluss
A/CAN
Pin1
Soll NULL sein.
Pin2
Wenn nicht, kann dies die BMS-
Funktion beeinflussen
Pin3
Pin4
CAN-H
Pin5
CAH-L
Pin6
CAN-GND
Pin7
485A
Pin8
485B
US3000 C | Bedienungsanleitung
B/RS485
CAN-H (single group)
CAN-L (single group)
CAN-GND (single group)
485A
485B
17 / 44
