MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ
Art. 21513 - Art. 21531
Art. 21519 - Art. 21525
sostituzione della cartuccia
Prima di sostituire la cartuccia, accertarsi che il raccordo dell'acqua sia chiuso. Svitare il grano (A) uti-
lizzando una chiave a brugola, estrarre quindi la maniglia (B) sfilandola dalla cartuccia (F). Sollevare la
ghiera copricartuccia (C) facendo leva tramite l'apposita scanalatura di riferimento. Allontanare l'anello
indicatore (D), svitare la ghiera di fissaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore. Infine
introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede e che le
guarnizioni siano correttamente posizionate.

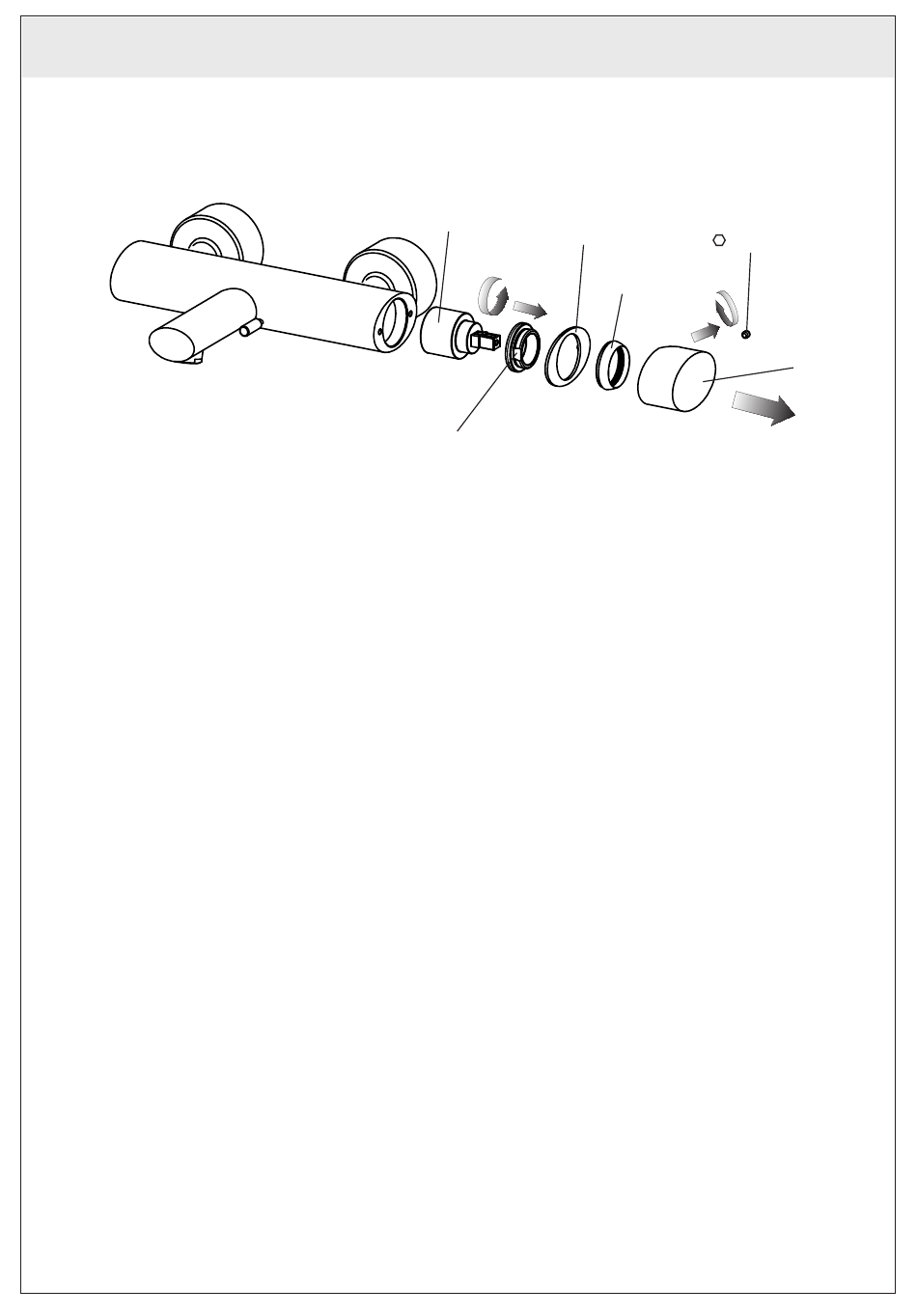

cartridge rePlacement
Before carrying out this operation make sure that water supply is turned off. Unscrew the screw (A) using
an Allen key, remove the handle (B) from the cartridge (F). Lift the finishing ring nut (C) using the reference
notch. Remove the indicator ring (D), unscrew the fixing ring nut (E) and take the cartridge (F) out from
the mixer body. Put the new cartridge into the body checking that the two centering pins enters into the
respective seats and that gaskets are well positioned.
suBstitution de la cartouche
Avant d'effectuer la substitution de la cartouche, vérifier que la connexion de l'eau est fermée. Dévisser les
grains de fixage (A) utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartou-
che (F). Soulever la virole de finition (C) en utilisant la rainure de référence. Quitter la bague d'indication
(D), dévisser la virole de fixation (E) et enlever la cartouche (F) du corps de mitigeur. Introduire enfin la
cartouche nouvelle, en vérifiant que les deux pivots de centrage entrent dans les sièges respectifs et que
les garnitures sont bien positionnées.
austauschen der kartusche
Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz ge-
schlossen ist. Die Befestigungsschraube (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann
den Griff (B) herausziehen, indem man ihn von der Kartusche (F) abzieht. Die Nutmutter, welche die
Kartusche (C) abdeckt, entfernen, wobei man Druck auf die eigens dafür vorgesehene Bezugsrille au-
sübt. Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E) losschrauben und die neue Kartusche
(F) vom Körper der Mischbatterie entfernen. Schließlich eine neue Kartusche einsetzen, wobei man sich
vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz befinden und das die Dichtungen korrekt
positioniert sind.
F
D
E
Ch. 28 mm
10
A
2,5mm
C
B
