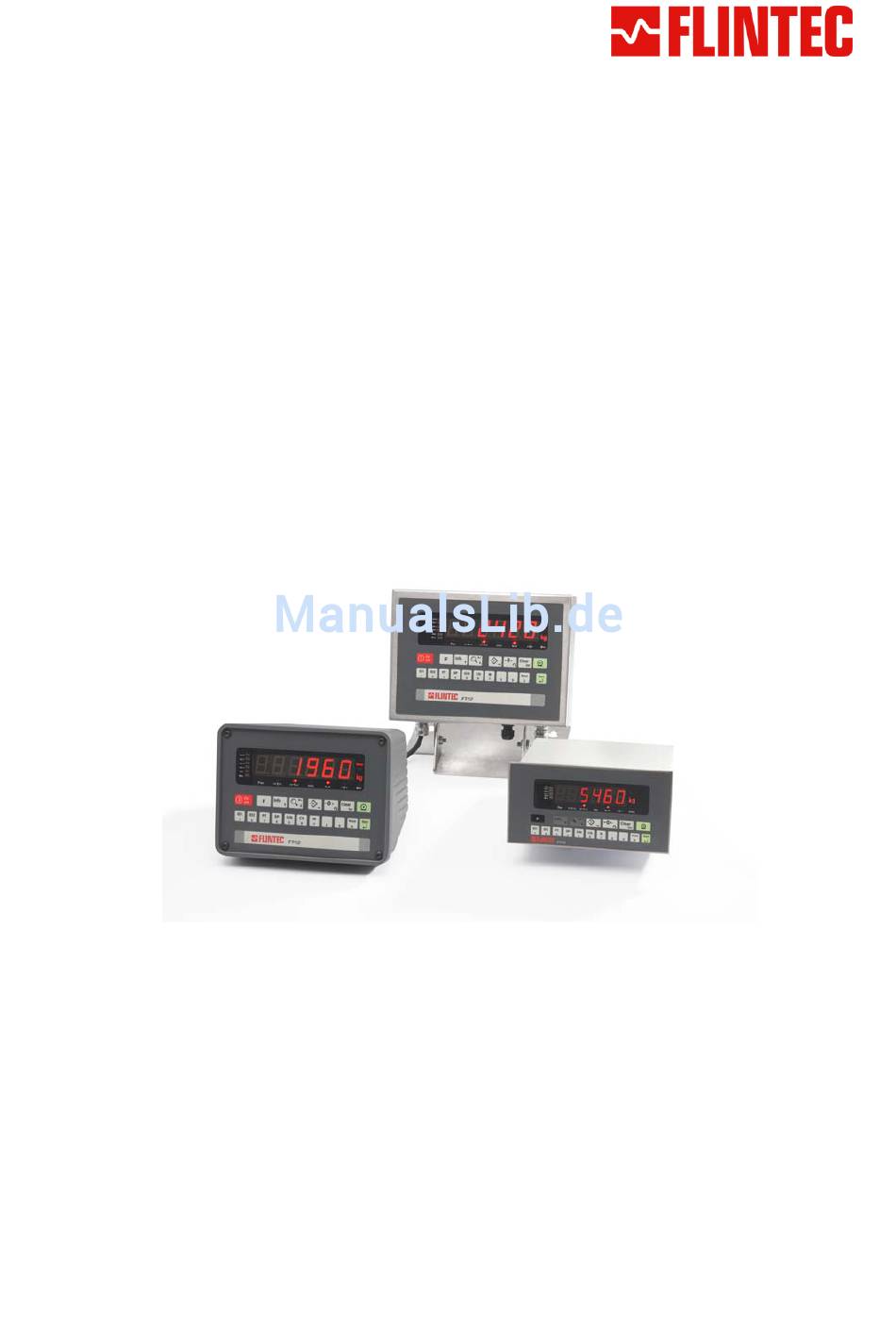

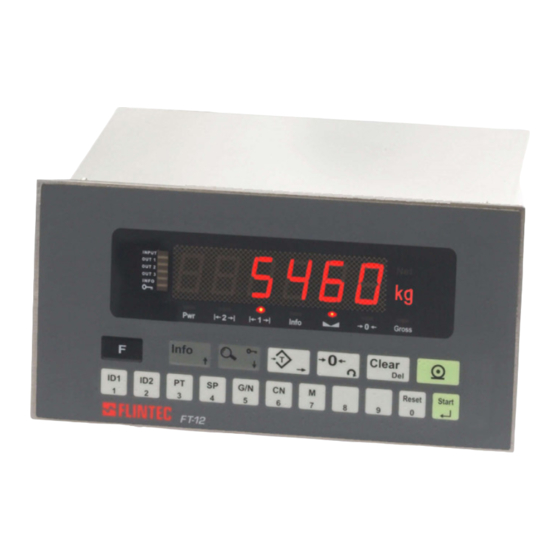

WÄGE-INDIKATOR
FT-12
T
T
E
C
H
N
I
S
C
H
E
E
C
H
N
I
S
C
H
E
Ab Firmware Version 2.07
H
H
S
A
N
D
B
U
C
S
A
N
D
B
U
C
H
H

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Flintec FT-12

  • Seite 1 WÄGE-INDIKATOR FT-12 Ab Firmware Version 2.07 Flintec GmbH Bemannsbruch 9 74909 Meckesheim GERMANY www.flintec.com...
  • Seite 2: Inhaltsverzeichnis

    9.2.2. Optionale Serielle Schnittstelle (RS232C, RS485, 20 mA TTY) ..............22 9.2.3. Kontinuierlicher Ausgabemodus ........................23 9.2.4. Host Modus ..............................23 9.2.5. Druckmodus ..............................23 9.2.6. Parametrierung ..............................24 FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 2 von 44...
  • Seite 3 Anhang 3: Datenstruktur im Host Verbindungsmodus .................. 36 Anhang 3: Modbus RTU Datenstruktur ......................39 Anhang 4: Fehlertabelle ............................. 42 Anhang 5: Werkseinstellungen der Parameter ....................43 Anhang 6: Justage-Tabelle ..........................44 FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 3 von 44...
  • Seite 4: Sicherheitshinweise

    – sei es mechanisch, fotokopiertechnisch oder jegliche andere Form der Vervielfältigung und Archivierung. Im Hinblick auf den Gebrauch der enthaltenen Information ist sich die Flintec GmbH keinerlei Verstoßes gegen das Patentrecht bewußt. Trotz größter Sorgfalt bei der Erstellung dieses Handbuchs übernimmt Flintec keinerlei Verantwortung für Fehler oder Auslassungen in diesem Handbuch.
  • Seite 5: Konformitätserklärung

    Einrichtungen der Informationstechnik - Sicherheit - Teil 1: Allgemeine Anforderungen (IEC 60950- EN 60950-1 1:2005, modifiziert); Information technology equipment - Safety - Part 1: General requirements (IEC 60950-1:2005 modified) FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 5 von 44...
  • Seite 6: Übersicht

    Geräte in verschiedenen Gehäusen lieferbar. Die Wägefunktion von FT-12 ist für die Eichklasse III mit bis zu 10 000 Teilen gemäß OIML R76 zugelassen. FT-12 hat eine große 6-stellige LED-Gewichtsanzeige (rot, 20 mm oder 14 mm hoch) mit Information zum Wägestatus.
  • Seite 7: Technische Daten

    Akku-Ladezeit: Umgebung und Gehäuse Gebrauchstemperatur: -10 °C bis +40 °C eichfähig; max. 85% rel. Feuchte, nicht kondensierend Tischgehäuse aus Aluminium (IP30) oder Gehäuse Schalttafeleinbau-Gehäuse (Frontplatte IP65) oder Edelstahlgehäuse (IP65) FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 7 von 44...
  • Seite 8: Gehäuseabmessungen

    230 VAC, 50Hz, OPTIO □ □ □ □ □ □ I/O3 3 I/O4 8 Rückansicht Mit Wandmontage-Set 3.4.2. Edelstahlgehäuse Frontansicht Seitenansicht 100 mm tief bei Option mit tiefer Rückwand FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 8 von 44...
  • Seite 9: Schalttafeleinbau-Gehäuse

    3.4.3. Schalttafeleinbau-Gehäuse Frontansicht Seitenansicht A ufkleber A ufkleber  5, Montage with 4x M4 Rückansicht Ausschnitt für Schalttafeleinbau FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 9 von 44...
  • Seite 10: Installation Und Inbetriebnahme

    4.2.1. Spannungsversorgung und Erdung FT-12 ist mit 230 V AC Netzteil oder für 24 V DC oder 12 V DC-Speisung lieferbar. Alle 230 V Geräte enthalten ein Netzkabel im Lieferumfang, die DC Geräte den erforderlichen Gegenstecker für die Einspeisung. Die Spannungsversorgung muß entsprechend den Geräteanschlussbedingungen vorbereitet werden.
  • Seite 11: Konventionelle Wägezellen

    Parameter, die eventuell durch die Justage-Steckbrücke J2 verriegelt werden. (siehe Anhang: Menü für Parametrierung und Justage des entsprechenden Gerätes). Will man für FT-12 die Flintec IndFace Software verwenden, dann muß die serielle Schnittstelle des Gerätes in den Host-Modus gesetzt werden (siehe Kapitel 9.2) bevor die Konfigurationsparameter eingestellt werden.
  • Seite 12: Gerätefrontplatte Und Bedientasten

    Gewichtsanzeige und Status LEDs Abb. 5.1 Frontansicht von FT-12 Die Gewichtsanzeige von FT-12 erfolgt durch eine LED-Anzeige (14 mm oder 20 mm hoch) mit 6 Ziffern. Rechts neben der Gewichtsanzeige sind 3 Status-Anzeigen für “Brutto”, “Netto” und die Standard- Gewichtseinheit “kg” angeordnet.
  • Seite 13: Bedientasten

    Das Gerät hat die Möglichkeit, Tasten gegen unbefugten Zugriff zu verriegeln. Die Tastensperre wird durch das sequentielle Betätigen mit den Tasten <F> und <Zoom> aktiviert und deaktiviert. Die Status-LED mit dem Schlüsselsymbol (unterhalb der Gewichtsanzeige) informiert über die aktive Tastensperre. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 13 von 44...
  • Seite 14: Parametrierung Und Justage

    Parameter eingeben Ziffer erhöhen (löschen) Parameter Bei Gebrauch eines PCs kann die Flintec IndFace Software zum Parametrieren und Justieren von FT-12 verwendet werden. 6.1.2. Menü für Parametrierung und Justage starten Um das Menü für Parametrierung und Justage zu starten: Tasten <F> und <Info> nacheinander drücken Daraufhin werden die Eingabeaufforderungen [FunC ] und [PASSWr ] nacheinander angezeigt.
  • Seite 15: Anwendungs-Programme

    Gewichtswerte zusammen mit Kopf- und Fußzeilen auf Etiketten gedruckt werden. FT-12 hat auch die Möglichkeit zum Totalisieren der fortlaufenden Wägeergebnisse, verfügt über 99 Speicher- plätze für Tarawerte , 99 Speicherplätze für ID Texte und 9 Schaltpunktgruppen mit jeweils 3 Schaltpunkten.
  • Seite 16: Dynamisches Wägen

    Es können bis zu 9 Schaltpunktgruppen mit jeweils 3 Schaltpunkten verwendet werden. Somit können Ziel- gewicht sowie Dosierwerte für 9 verschiedene Objekte in FT-12 gespeichert werden. Die Auswahl der aktiven Werte erfolgt durch eine einfache Tastatureingabe. Zielgewicht, Grob- und Feindosierwert werden wie unten gezeigt als Schaltpunkte eingegeben.
  • Seite 17: Konfigurations-Einstellungen

    Für den Wägeprozess relevante Parameter sind hier zu finden. [20-] Grundeinstellungen [200 X] Geeichter Betrieb 0 = Nein 1 = Ja [201 X] Erhöhte Auflösung (10x) 0 = mit Taste 1 = immer hohe Auflösung FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 17 von 44...
  • Seite 18 Die Auflösung der Gewichtsanzeige für den zweiten Wägebereich wird mit der Taste <Null> [ XXXXXX ] ausgewählt und mit der Eingabetaste bestätigt. [ XXXXXX ] Achtung: Nach dem Ändern der Waagen-Parameter ist eine Waagen-Justage unbedingt erforderlich. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 18 von 44...
  • Seite 19: Waage Justieren

    Last als temporäre Null an. Soll dieser Schritt nun ausgeführt werden, muß die Eingabetaste gedrückt werden. Während des temporären Nullabgleichs wird die Meldung [WAıt ] angezeigt. Nachdem FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 19 von 44...
  • Seite 20: Einsatz Der Speichermöglichkeiten

    7.1. ID Speicher FT-12 hat zwei ID Codes (ID1 und ID2) und die Möglichkeit, diesen Klartexte zuzuordnen. Es gibt ebenfalls 99 Speicherplätze, die beliebig den beiden ID Codes zugeordnet werden können. Klartexte werden per Tastatur oder durch Laden über die serielle Schnittstelle (z.B. mit der Flintec IndFace Software) eingegeben.
  • Seite 21: Alibispeicher Und Eichrelevante Daten

    : Die Alibi-Datensatznummer für den nächsten Wägevorgang mit diesem Indikator  : Zählnummer für Justage  : Status der Prüfsumme  : Kapazität des Alibispeichers  : Datum der Firmware zum Alibispeicher FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 21 von 44...
  • Seite 22: Kommunikation

    Ist Parameter [012] auf “2” gesetzt (= Hardware Handshake), dann kann die zweite serielle Schnittstelle als RS232C verwendet werden. Bei Einstellung RS485 können bis zu 32 Geräte miteinander verbunden werden. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 22 von 44...
  • Seite 23: Kontinuierlicher Ausgabemodus

    Im Host-Modus kann das Gerät mit einem PC kommunizieren. Durch Anwenden entsprechender Befehlssätze (siehe Anhang 3) oder den Gebrauch der Flintec IndFace Software können Daten in das Gerät geladen und aus dem Gerät gelesen werden. Dieser Modus ist zweckmäßig für Prozesssteuerungsaufgaben, wenn nicht nur Gewichtsdaten sondern auch Datenimport / Datenexport und Statusinformation benötigt wird.
  • Seite 24: Parametrierung

    Nummer CN um den Wert 1 erhöht. 5. Kopfzeile und Fußzeile Im Host-Modus können von einem PC 3 Kopfzeilen und 1 Fußzeile in FT-12 geladen werden, z.B. unter Verwendung der Flintec IndFace Software. Diese Zeilen können für die auszudruckenden Etiketten verwendet werden.
  • Seite 25 2 : 7 bit, gerade Parität Hinweis: Für Modbus RTU muß Parameter [025] auf “0” gesetzt werden. [026 X] Prüfsumme 0 : Prüfsummen-Byte wird nicht gesendet 1 : Prüfsummen-Byte wird gesendet FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 25 von 44...
  • Seite 26 X] Anzahl Kopien X = 0, 1, 2…9 Anzahl der Etiketten, die für jedes Wägeergebnis zu drucken sind Hinweis: Diese Funktion ist nur möglich mit Parameter [040] = 2. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 26 von 44...
  • Seite 27: Option Ethernet

    9.3. Option Ethernet FT-12 Geräte, die mit der Option Ethernet ausgerüstet sind, können an Ethernet TCP/IP oder Modbus RTU über Ethernet Netzwerke wie nachstehend beschrieben angeschlossen werden. 9.3.1. Elektrischer Anschluss Die Pin-Konfiguration des RJ-45 Ethernet-Steckers ist wie folgt: Pin Nr.
  • Seite 28: Setup Mit Der Ether X Software

    Anmerkung: Für ältere Geräte erfolgt die Konfiguration mit der Ethernet Device Installer PC-Software, siehe separate Anleitung auf der Flintec Produkt-CD. Setup mit der Ether X Software: Schritt 1: Ether X Software von der Flintec Produkt-CD auf einen Computer im Netzwerk installieren Schritt 2: Ether X Software starten Schritt 3: Nach Drücken der Taste „Search”...
  • Seite 29: Häufige Fragen (Faq)

    Siehe Kapitel 9.2.5 und 9.2.6 Parameter [040] Host-Modus Siehe Anhang 3 Modbus RTU Siehe Anhang 4 [031 XX] Adresse Die Adresse des Gerätes wird numerisch im Wertebereich 01 bis 99 eingegeben. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 29 von 44...
  • Seite 30: Andere Optionen Für Die Eingabe/Ausgabe

    Andere Optionen für die Eingabe/Ausgabe 10.1. Analoger Ausgang FT-12 kann optional mit einem analogen Ausgang 4 – 20 mA oder 0 – 10 V ausgestattet sein. Der analoge Ausgabewert ändert sich proportional zum angezeigten Wert. Wird kein numerischer Wert angezeigt, dann...
  • Seite 31: Konfiguration

    Die Einstellungen zu den digitalenE/A erfolgen in Parametergruppe [13-]. [13-] Digitale Eingänge/Ausgänge [130 X] Ausgänge Die Ausgänge wirken in Abhängigkeit zu dem angezeigten Gewichtswert. In der Einstellung „3“ wird der dritte Ausgang für Alarmierung und Fehlermeldung verwendet. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 31 von 44...
  • Seite 32: Schaltpunkte Eingeben

    ( max. 28 V DC ) versorgt, die maximale Stromaufnahme kann bis 200 mA betragen. Strobe 1 = Data Ready Null Eingang Fehler Ausgang D25 Stecker- Negative Ausgang gehäuse FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 32 von 44...
  • Seite 33: Diagnose

    Nach Drücken der Eingabetaste wird die Meldung [ Ld dEf ] angezeigt. Anschließend kann mit der Taste <Tara> auf die Werkseinstellung zurückgesetzt werden oder mit der Taste <F> die Aktion abgebrochen werden. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 33 von 44...
  • Seite 34: Anhang 1: Menüs Für Parametrierung Und Justage

    KOEFF.9 KOEFF.9 KOEFF.9 KOEFF.9 KOEFF.8 KOEFF.8 KOEFF.8 KOEFF.8 99 _ 99 _ 99 _ PARAM DRCKN PARAM DRCKN PARAM DRCKN ALLE PARAM. ALLE PARAM. ALLE PARAM. WERKSEINST. WERKSEINST. WERKSEINST. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 34 von 44...
  • Seite 35: Anhang 2: Datenstruktur Für Kontinuierlichen Ausgabemodus

    = ( D7,D6,D5,D4,D3,D2,D1,D0 ) = ( X, 0, 0, 0, 1, 1, 0, 1 ) CSUM = 0 – ( STX  STATUS A  .. CR ) FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 35 von 44...
  • Seite 36: Anhang 3: Datenstruktur Im Host Verbindungsmodus

    2 : Außerhalb des Adressbereiches 3 : Ungültiger Eingabewert oder falsche Byte-Nr. Slave address X, X 4 : Ausführungsfehler Function 57, 48 Exception code X, X Error check X X (csum) X, X FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 36 von 44...
  • Seite 37 03(R) / 10(W) 000D 0002 Pufferspeicher; Daten = verwendeter Wert in hex xxxx xxxx Schaltpunkt 1 03(R) / 10(W) 000F 0002 Pufferspeicher; Daten = verwendeter Wert in hex xxxx FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 37 von 44...
  • Seite 38 FT-1x diesen Wert in den Buffer lädt. Anschließend kann der Buffer über Adresse 000B ausgelesen werden.  Mit den Befehlen “0006” und “0007”, die an Adresse 0008 gesendet werden, lassen sich alle Schaltpunkte lesen und schreiben. FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 38 von 44...
  • Seite 39: Anhang 3: Modbus Rtu Datenstruktur

    – Verbindung zu Wägezellen prüfen Waage nicht im Stillstand – Warten bis Waage still steht – Erdungsverkabelung überprüfen Justage-Steckbrücke ist nicht installiert – Steckbrücke prüfen System bereit für Justage FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 39 von 44...
  • Seite 40 : 01, 03, 00,00, 00,02, C4,0B Lese Statusdaten : 01, 03, 00,02, 00,01, 25,CA Lese Taradaten : 01, 03, 00,03, 00,02, 34,0B Aktiviere Tara : 01, 10, 00,08, 00,01, 02, 00,02, 26,D9 FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 40 von 44...
  • Seite 41 8. Falls der CRC in ein Datenpaket eingefügt wird, so sind die „Upper“ und „Lower“ Bytes wie nachstehend beschrieben vertauscht. Achtung:  Für Detailbeschreibung der Hardware-Installation siehe entsprechende Kapitel in diesem Handbuch  Für weiterführende Beschreibung des Modbus siehe Webseite http://www.modbus.org FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 41 von 44...
  • Seite 42: Anhang 4: Fehlertabelle

    Anhang 4: Fehlertabelle Der Wäge-Indikator FT-12 wurde als besonders zuverlässiges und praktisch fehlerfreies Gerät entworfen. Sollte jedoch einmal ein Fehler auftreten, dann sollte niemals versucht werden, das Gerät zu reparieren, ohne zuvor die Ursache des Fehlers zu kennen. Die Fehlersymptome müssen ermittelt und zusammen mit dem Fehler- Code festgehalten werden.
  • Seite 43: Anhang 5: Werkseinstellungen Der Parameter

    0 = Deaktivieren 991 Auf Werkseinstellung zurücksetzen 132 Eingang 2 0 = Deaktivieren 133 Eingang 3 0 = Deaktivieren 14- Eingaben 140 Datum dd.mm.yy 141 Uhrzeit hh.mm 142 Etikettennummer FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 43 von 44...
  • Seite 44: Anhang 6: Justage-Tabelle

    Anhang 6: Justage-Tabelle Die Anzahl der Teilungswerte n = Nennlast / e und daraus resultierende Werte für Waagen-Nennlast und Auflösung sind in der folgenden Tabelle zusammengefasst. www.flintec.com FT-12 Technisches Handbuch, Rev. 1.35 November 2010 Seite 44 von 44...
