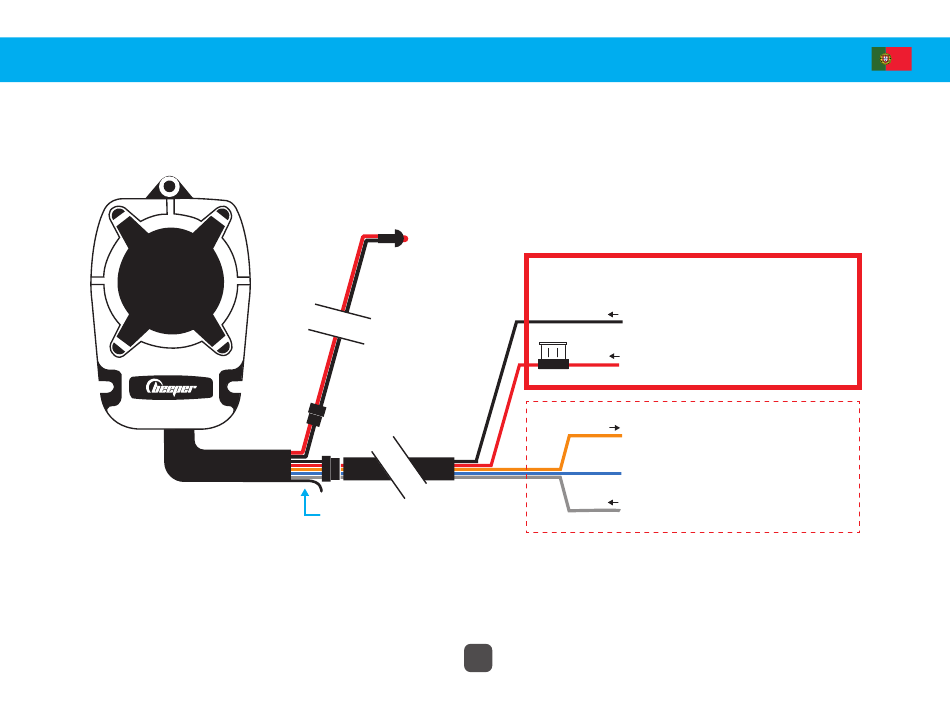

CONFIGURAÇÃO DO SISTEMA
Sirene central
LEDs indicadores
2 m
2 m
10 cm
Antena
(não conecte)
65
PRETO
Massa (-)
VERMELHO
+12V Bateria
LARANJA
200mA (-)
+12V bateria
AZUL
Perimetria (-)
BRANCO
+12V Após o contato
Conexões
OBRIGATÓRIO
87A 30
Connections
OPTIONAL
(see details
on page 63)
