6.2 Montage Säule
Die Säule nun mit den M12-Unterlegscheiben, Federringen und Muttern auf die aus dem Beton ragenden Gewinde
aufflanschen (siehe Abb. 1 unten).

6.3 Montageflansch des FSDs vorbereiten

1) Der in der Säule befindliche Flansch ist zu verwenden; ein ggf. mitgelieferter Flansch beim FSD wird nicht
mehr benötigt. Vorsicht bei der Demontage/Montage des FSD-Flansches! Der Rundum-Sabotageschutz ist
nicht fest mit dem FSD-Korpus verbunden und besitzt ein Verbindungskabel!
2) Den Montageflansch der Säule in der Tiefe des gelieferten FSDs (Gesamtmaß abzüglich des 4 mm starken
Montageflansches) einstellen.
3) Vor der Verwendung der Abreißmuttern (Shearnuts) nochmals die Einstellung prüfen, indem der Blendrahmen
probehalber angehalten wird. Die FSD-Vorderkante muss bündig mit dem Säulenkorpus abschließen.

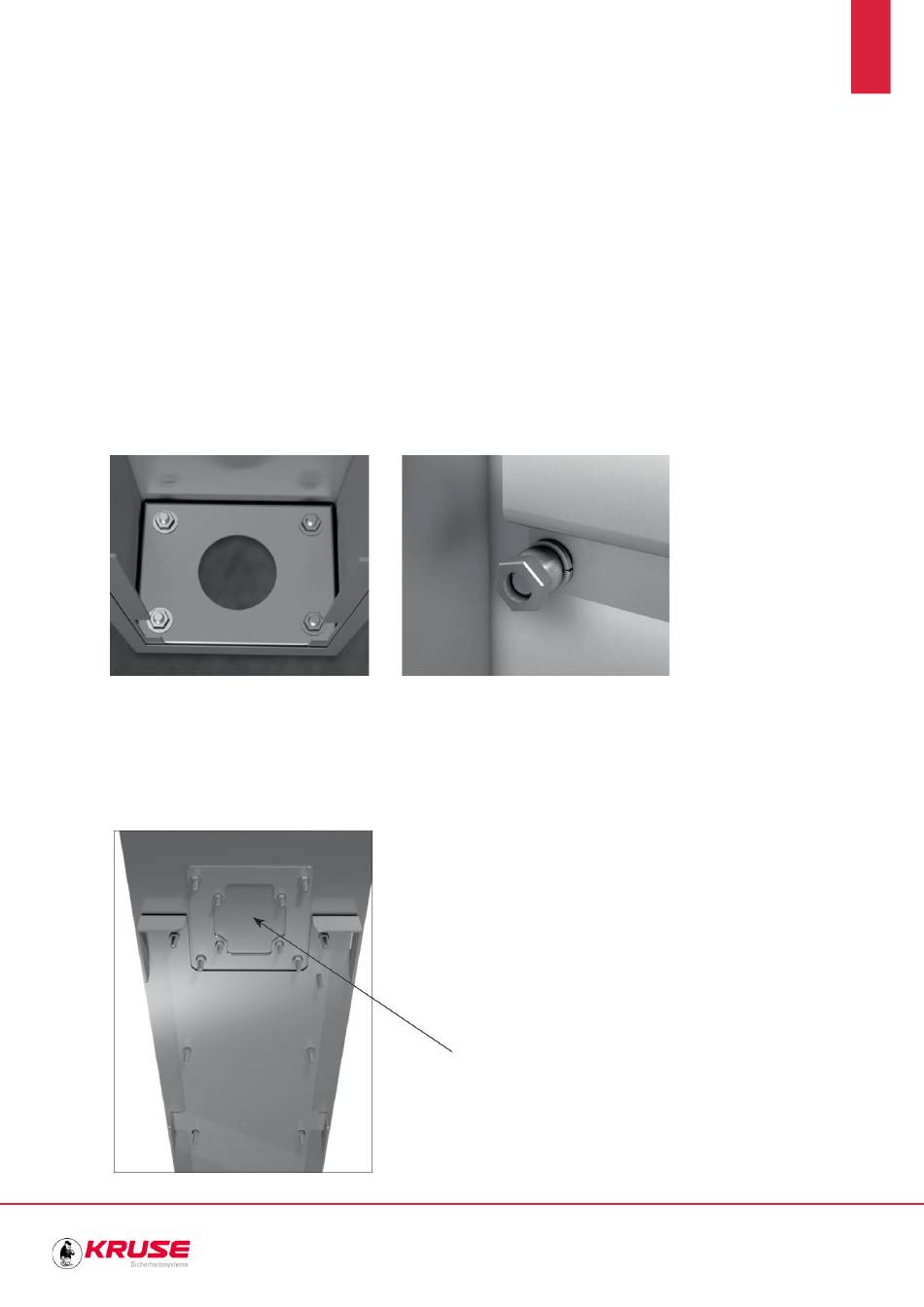

4) Erst danach die Abreißmuttern am Montageflansch anziehen (Abb. 2), bis der Sechskant abbricht.
Abb. 1
5) Für den zusätzlichen Sabotageschutz müssen die Anschlussleitungen von außen und innen durch das im Bei-
pack enthaltene Metall-Flexrohr geführt werden.
6.4 Montage FSE
