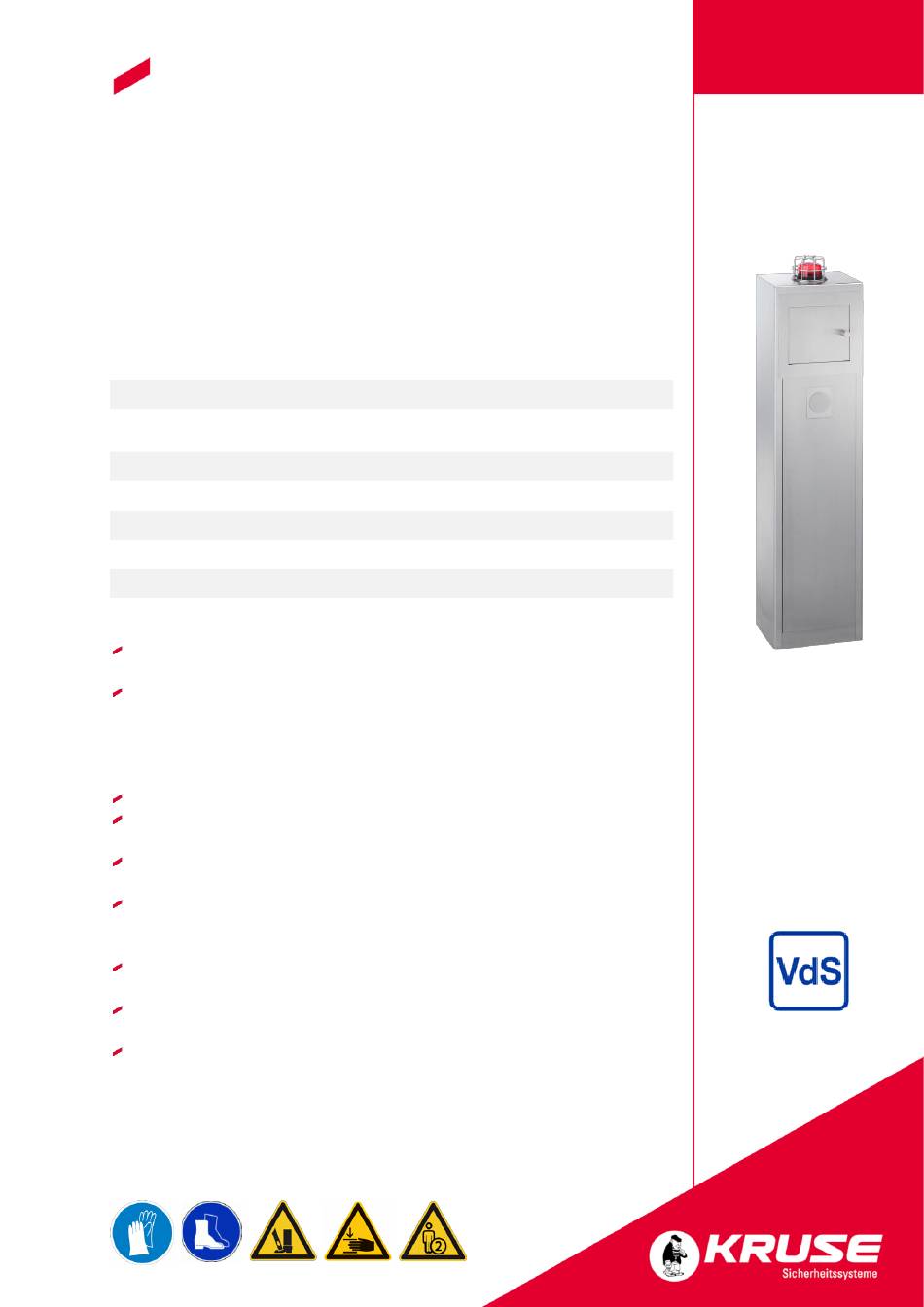

kruse K6 basic/flex-L Montageanleitung

MONTAGEANLEITUNG
KRUSE EdelstahlSäule K6 basic/flex-L
1. Beschreibung
Die KRUSE EdelstahlSäule K6 ist eine kompakte Stahlsäule mit VdS-Anerkennung für den
Einbau der KRUSE FW-SchlüsselDepots (FSD) basic oder flex-L. Optional erhältlich sind Re-
genschutzhaube, Blitzleuchte sowie Halterungen für den Einbau des Freischaltelements
(FSE). Sie ist für Fälle vorgesehen, in denen die baulichen Gegebenheiten den Einbaubestim-
mungen der VdS-Richtlinien (VdS 2105, VdS 2350) nicht genügen. Materialstärke: 3 mm.
2. Lieferumfang
EdelstahlSäule K6 (basic: Art. 520055 | flex-L: Art. 520056)
Montageflansch – nur bei gleichzeitiger Bestellung von FSD und Säule enthalten; bei se-
parater Bestellung des FSDs mitbestellen! (basic: Art. 105237 | flex-L: Art. 106016)
Anschlussdose
Chemische Anker (Art. 520100)
Metall-Flexrohr
2 x Adapterplatten für FSE
Optional für Blitzleuchte: 1,5 mm-Ausgleichsplatte (Art. 104178)
3. Projektierungshinweis
Aufstellungsort in Absprache mit der Feuerwehr wählen. Die Säule sollte auffallend und
für die Feuerwehr leicht zugänglich aufgestellt werden.
Die Montage sollte durch ein VdS-zugelassenes Errichterunternehmen erfolgen. Dies
schließt das FSD und optional den Adapter an die Brandmeldeanlage oder die Einbruch-
meldeanlage an. Es prüft sämtliche Elemente auf Funktion.
4. Wichtige Hinweise vor der Montage
Vor Beginn der Arbeiten muss das Personal die Anleitung gelesen und verstanden haben.
Für sicheres Arbeiten müssen alle Sicherheitshinweise und Handlungsanweisungen die-
ser Betriebsanleitung eingehalten werden.
In dieser EdelstahlSäule muss ein KRUSE FSD mit Rundum-Sabotageschutz eingesetzt
werden.
Das Fundament der Säule muss so beschaffen sein, dass sich die Säule nach Befestigung
mittels Chemischer Anker M12 (Montageanleitung beachten) oder der Ankerplatte (im
Vorweg in das Fundament eingegossen) nur mit erheblichem Aufwand zu entfernen ist.
Die Säule ist vorzugsweise mittig auf dem Fundament zu platzieren. Der Mindestabstand
zwischen Bohrungen und Außenkante des Fundaments darf 12 cm nicht unterschreiten.
Das Fundament muss mindestens ein Volumen von 0,8 m³ haben, wobei keine Kante
kürzer als 70 cm sein darf. Es muss in C20/25 nach DIN 1045-2 ausgeführt sein.
Für die geschützte unterirdische Leitungszuführung muss ein flexibles Metallrohr nach
DIN EN 61386-1 oder Vergleichbares verwendet werden (VdS 2105).
5. Sicherheitshinweise
Montage nur durch geschultes Fachpersonal. Nur zu zweit durchführen. Gefahr von Schnit-
ten, Klemmungen oder Quetschungen! Das FSD während der Befestigung vor Absturz si-
chern! Sicherheitshandschuhe und Sicherheitsschuhe mit Stahlkappen tragen!
Art.-Nr. 52005X
Rev. 1.4
KRUSE
EdelstahlSäule K6 basic/flex-L
