Broil Chef PARAMOUNT BC-430SBS Montage- Und Bedienungsanleitung Seite 6

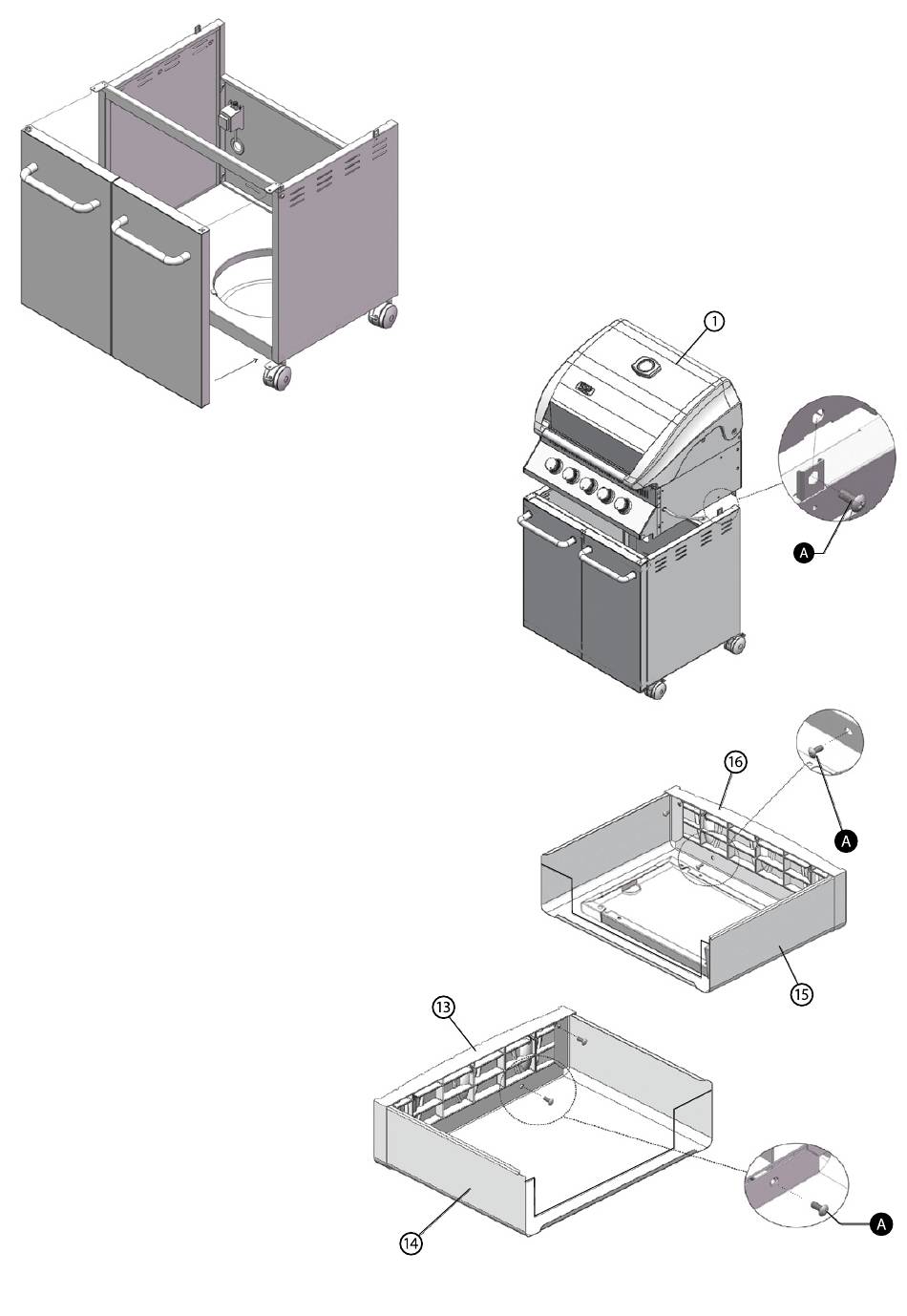

Schritt 9
Setzen Sie nun den vormontierten Grillkorpus (1) auf
den Unterschrank auf. Hier ist eine zweite Person
notwendig. Achten Sie darauf, dass der Korpus
exakt über den Haltelaschen am Unterschrank sitzt.
Verschrauben Sie nun den Korpus mit dem Unter-
schrank. Die Halteösen sind beweglich und lassen
sich seitlich etwas justieren um die Schrauben sauber
eindrehen zu können.
Schritt 10
Öffnen Sie die Türen und bringen Sie die an der Unterseite des
Grillkorpus vormontierte Metall-Flexleitung mit der vormontierten
Messing-Gasdüse vorsichtig in Form, so dass Sie sich durch die
Öffnung, rechts oben in der Seitenwand der Brennkammer, führen
lässt. Achten Sie darauf, die Flexleitung nicht zu knicken. Ziehen
Sie nun das provisorisch, unterhalb des Bedienpanels verlegte
Zündkabel (schwarz mit blauem Stecker), nach rechts heraus
und führen es über die Strebe (19) in den Unterschrank und
anschließend ebenfalls, rechts oben, durch die Öffnung in der
Seitenwand.
Schritt 11
Zusammenbau der Seitenablagen
(falls nicht bereits vormontiert):
Drücken Sie die Kante der rechten Edelstahl-
Seitenablage (15) in die Nut der rechten
Abschlussblende aus Kunststoff (16). Benut-
zen Sie eine geeignete Unterlage um die
Teile nicht zu beschädigen. Verschrauben Sie
die Teile an den vorgesehenen Stellen und
wiederholen Sie den Vorgang mit der linken
Seitenablage (14).
6
Schritt 8
Montieren Sie die Türen (25 + 27).
Hängen Sie zunächst den Pin am unteren Ende der
rechten Türe (27) in das vorgebohrte Loch am unteren
Türhalter der rechten Seitenwand ein.
Nun drücken Sie den Federpin am oberen Ende der Türe
hinein und führen Sie die Türe so unter das vorgebohrte
Loch am oberen Halter, dass er einrasten kann. Um
den Pin leichter einführen zu können, kann es hier ggf.
sinnvoll sein die Querstrebe noch einmal etwas zu lösen
.Wiederholen Sie den Vorgang mit der linken Türe (26).
