LD Systems MAUI 5 G0 100 Bedienungsanleitung
Verwandte Anleitungen für LD Systems MAUI 5 G0 100
Inhaltszusammenfassung für LD Systems MAUI 5 G0 100

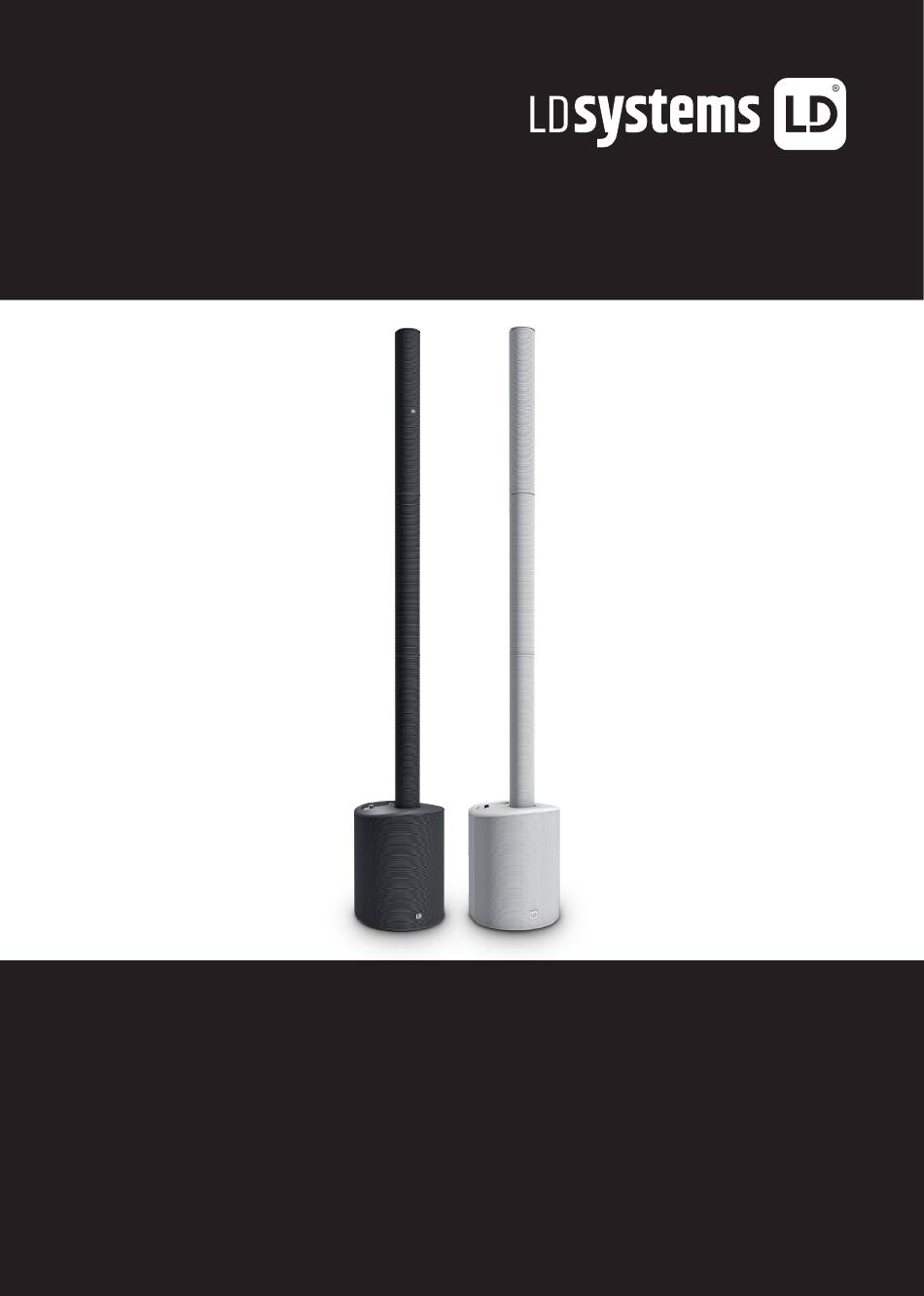

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 MAUI 5 G0 (100) ® ULTRA PORTABLE BATTERY POWERED COLUMN PA SYSTEM WITH MIXER & BLUETOOTH ® LDMAUI5GO(W), LDMAUI5GO100(W)
-
Seite 2: Inhaltsverzeichnis
繁體中文 ESPAÑOL 安全注意事項 MEDIDAS DE SEGURIDAD 簡介 INTRODUCCIÓN 連接、 操作及顯示元件 CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN LD系統的LECC DSP （ LD SYSTEMS LECC DSP） LD SYSTEMS LECC DSP 接線示例 EJEMPLOS DE CABLEADO 可選附件 ACCESORIOS OPCIONALES 技術規格 DATOS TÉCNICOS 製造商聲明... -
Seite 15: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 16: Akkusicherheit
30. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 31. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose. 32. - Seite 17 8. Entsorgen Sie gebrauchte Akkus in Übereinstimmung mit den lokalen Vorschriften. Eine unsachgemäße Nutzung des Akkus kann zu einem Brand, einer Explosion oder anderen gefährlichen Situationen führen. 9. Lassen Sie Kinder und Haustiere nicht auf dem Akku kauen oder daran nuckeln bzw. saugen. Andernfalls kann es zu Schäden oder einer Explosion kommen.
-
Seite 18: Einführung
Rückkopplungsfestigkeit der Anlage separate Monitorlautsprecher überflüssig. Für eine unübertroffene Klangqualität bei allen Einsätzen verfügt die Säulenanlage über LD Systems‘ LECC DSP mit Multiband-Limiter, Equalizer, Compressor und Frequenzweiche. Der integrierte 4-Kanal-Mixer bietet separate Lautstärkeregler für die Eingangskanäle, Summe und Subwoofer sowie eine variable Höhenanhebung, die eine schnelle und ausgewogenen Soundeinstellung ermöglichen. - Seite 19 ANSCHLUSS UND BETRIEB Am Gerät lässt sich sowohl die Lautstärke des gesamten Systems als auch die Lautstärke des Subwoofers im Verhältnis zur Gesamtlautstärke einstellen. Zuspielgeräte lassen sich sowohl über symmetrische als auch unsymmetrische Kabel (XLR / 6,3 mm Klinke / Mini-Klinke) anschließen. Das integrierte 4-Kanal Mischpult bietet einen Mikrofoneingang, einen hochohmigen Instrumenteneingang für z.B.
-
Seite 20: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE MIC INPUT Symmetrischer Mikrofoneingang (XLR / 6,3 mm Klinke Combo). Die Nutzung eines unsymmetrischen Mikrofonkabels (Mono-Klinke) ist ebenfalls möglich. Der Mikrofoneingang verfügt über ein eingebautes 100Hz Trittsschallfilter um störende tieffrequente Signalanteile zu unterdrücken. HINWEIS: Am Mikrofoneingang liegt keine Phantomspeisung an. HI-Z INPUT Hochohmiger Mono-Eingang mit 6,3 mm Klinken-Buchse für eine elektroakustische oder E-Gitarre. - Seite 21 SUB LEVEL Einstellung des Lautstärkeverhältnisses des Subwoofers zum Säulenlautsprecher. MAIN LEVEL Einstellung der Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am SUB LEVEL Pegelsteller mitgeregelt. ANZEIGE LEDS ON: Leuchtet, wenn das Gerät korrekt am Stromnetz angeschlossen und eingeschaltet ist. SIGNAL: Leuchtet auf, wenn am Gerät ein Audiosignal anliegt. Die Signalerfassung erfolgt vor dem MAIN LEVEL-Regler. LIMIT: Leuchtet auf, wenn das Lautsprecher-System im oberen Grenzbereich betrieben wird.
-
Seite 22: Netzbuchse Und Sicherungshalter
LINE INPUT LEFT / RIGHT Symmetrischer Line-Eingang mit XLR / 6,3 mm Klinke Combo-Buchsen (links / rechts) zum Anschließen eines Zuspielgeräts (z.B. Mischpult, Keyboard). Beim Anschließen einer Mono-Signalquelle verwenden Sie bitte den Line-Eingang LEFT / MONO. SYSTEM OUTPUT Symmetrischer Line-Ausgang mit männlicher XLR-Buchse für die Ansteuerung weiterer MAUI5 GO (100) Lautsprechersysteme. NETZBUCHSE UND SICHERUNGSHALTER IEC Netzbuchse mit integriertem Sicherungshalter. -
Seite 23: Ld Systems Lecc Dsp
LD SYSTEMS LECC DSP WAS BEDEUTET DIE BEZEICHNUNG LD SYSTEMS LECC DSP? DSP ist die Abkürzung für Digital Signal Processing (Digitale Signalverarbeitung), LECC für Limiter, EQ, Compressor und Crossover (Limiter, EQ, Kom- pressor und Frequenzweiche). Die digitale Signalverarbeitung gewährleistet eine optimale Audiowiedergabe mit maximaler Klarheit und schützt gleichzeitig das PA-System vor Überlastung. - Seite 24 Beispiel für Stereo-Betriebsart Haupt-Einheit Stereo-Erweiterung Gleiche Einstellungen wie Haupt-Einheit Maximum...
-
Seite 25: Optionales Zubehör
OPTIONALES ZUBEHÖR Transporttasche für bis zu 4 Säulenelemente Schutzhülle für den Subwoofer LDM5SATBAG LDM5SUBPC Säulenelement mit integriertem Akku (28,8V / 3200mAh) LDMAUI5GO100BC (schwarz) LDMAUI5GO100BCW (weiß) Säulenelement mit integriertem Akku (28,8V / 5100mAh) Ladedock zum Laden des Akkus LDMAUI5GOBC (schwarz) (Lade-Adapter mit Ladeelektronik & Netzteil) LDMAUI5GOBCW (weiß) LDMAUI5GOCD TECHNISCHE DATEN... -
Seite 26: Herstellererklärungen
Modellbezeichnung: LDMAUI5GO(W) LDMAUI5GO100(W) Gehäusematerial: Gehäusefarbe: Schwarz (LDMAUI5GO) Schwarz (LDMAUI5GO100) Weiß (LDMAUI5GOW) Weiß (LDMAUI5GO100W) Stromversorgung: Schaltnetzteil Netzanschluss: Betriebsspannung: AC 100 – 120 V, 50/60 Hz AC 200 – 240 V, 50/60 Hz (automatische Umstellung) Leistungsaufnahme (Max.): 300 W AD/DA-Wandler: 24 Bit DSP-Sampling-Frequenz: 48 kHz Umgebungstemperatur (Betrieb):... - Seite 104 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 10...
