EINHELL BT-VT 100 Originalbetriebsanleitung
Spannungswandler
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Anleitung_BT_VT_100_SPK7:_
Originalbetriebsanleitung
k
Spannungswandler
Original operating instructions
t
Voltage transformer
Istruzioni per l'uso originali
C
Trasformatore di tensione
Manual de instrucciones original
m
Transformador de tensión
Alkuperäiskäyttöohje
q
Jännitteenmuuntaja
Original-bruksanvisning
U
Spänningstransformator
Orijinal Kullanma Talimatı
Z
İnvertör
Art.-Nr.: 20.690.30
04.06.2009
13:25 Uhr
Seite 1
I.-Nr.: 01019
100
BT-VT
Inhaltsverzeichnis
Fehlerbehebung
Inhaltszusammenfassung für EINHELL BT-VT 100

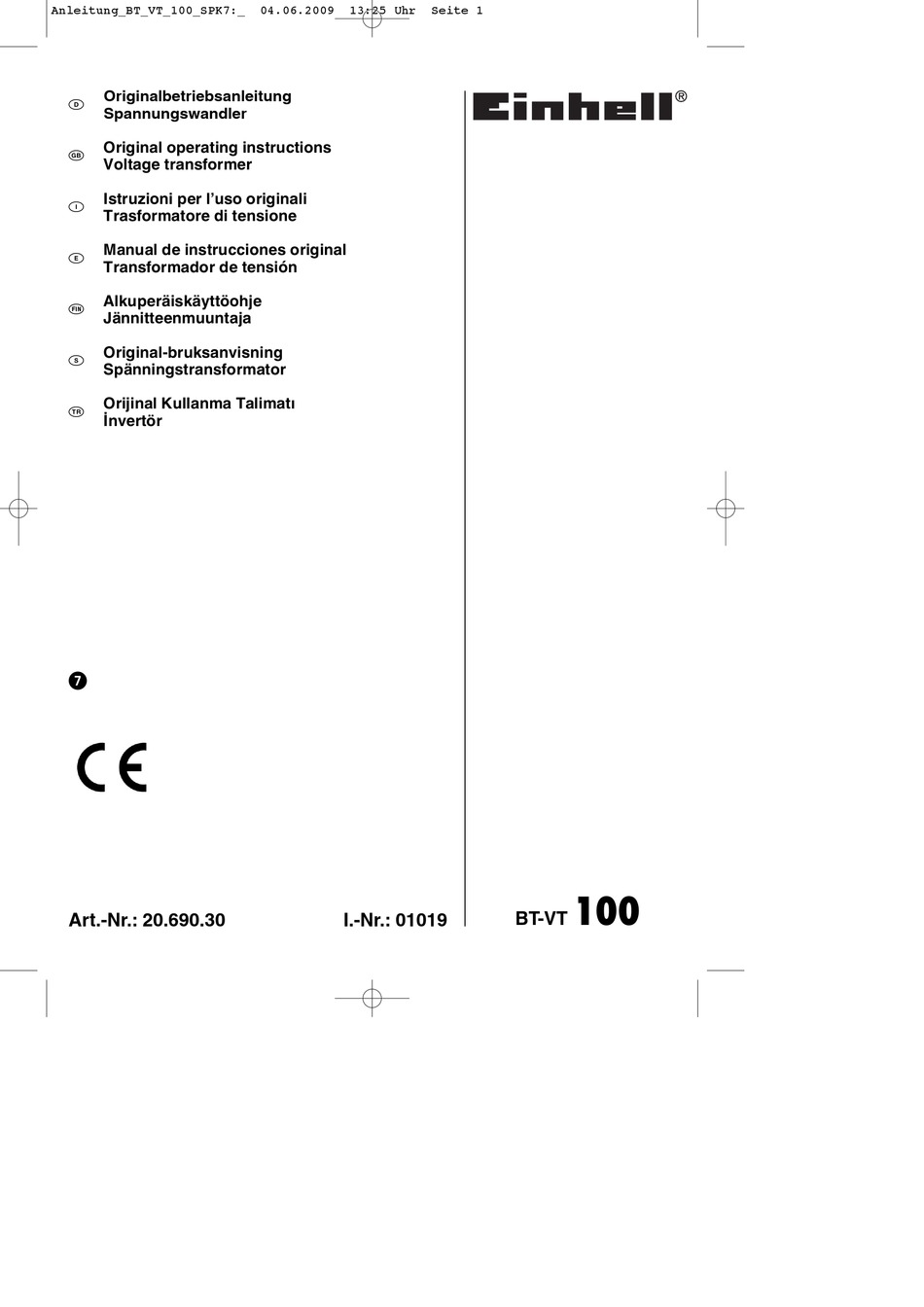

- Seite 1 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 1 Originalbetriebsanleitung Spannungswandler Original operating instructions Voltage transformer Istruzioni per l’uso originali Trasformatore di tensione Manual de instrucciones original Transformador de tensión Alkuperäiskäyttöohje Jännitteenmuuntaja Original-bruksanvisning Spänningstransformator Orijinal Kullanma Talimatı İnvertör BT-VT Art.-Nr.: 20.690.30 I.-Nr.: 01019...
- Seite 2 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 2...
-
Seite 3: Inhaltsverzeichnis
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 3 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung 3. Lieferumfang 4. Bestimmungsgemäße Verwendung 5. Technische Daten 6. Vor Inbetriebnahme 7. Bedienung 8. Reinigung, Wartung und Ersatzteilbestellung 9. Lagerung 10. Entsorgung und Wiederverwertung 11. Hinweise zur Fehlerbeseitigung... - Seite 4 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 4 “WARNUNG - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen”...
-
Seite 5: Sicherheitshinweise
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 5 Immer auf sicheren Stand des Gerätes achten. Achtung! Das Gerät muss so aufgestellt oder platziert Beim Benutzen von Geräten müssen einige werden, dass es nicht umstürzen oder Sicherheitsvorkehrungen eingehalten werden, um herabfallen kann. Verletzungen und Schäden zu verhindern. Lesen Sie Für Leitungsdurchführungen bei scharfkantigen diese Bedienungsanleitung/ Sicherheitshinweise Wänden spezielle Durchführungstüllen... -
Seite 6: Lieferumfang
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 6 3. Lieferumfang 5. Technische Daten Nehmen Sie alle Teile aus der Verpackung und Eingangsnennspannung: 12 V DC überprüfen Sie diese auf Vollständigkeit. Dauer-Ausgangsleistung: 100 W Spannungswandler mit Spiralanschlusskabel Spitzen-Ausgangsleistung (25ms): 200 W Bedienungsanleitung Ausgangsspannung: 230 V Ausgangsfrequenz: 50 Hz Sinuswelle modifiziert... -
Seite 7: Anschluss
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 7 starten, um die Batterie wieder aufzuladen. Dies LED rot sollte mit Rücksicht auf die Umwelt nur im Bei Unterspannung der Fahrzeugbatterie, Bedarfsfall erfolgen. Falschanschluss, Kurzschluss und sonstiger Störung Die angeschlossene 12 V Batterie muss eine leuchtet die rote LED. -
Seite 8: Abschaltungen Im Fehlerfall
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 8 7.2 Abschaltungen im Fehlerfall 8.4 Ersatzteilbestellung Unter folgenden Umständen schaltet sich der Bei der Ersatzteilbestellung sollten folgende Spannungswandler automatisch ab: Angaben gemacht werden; Eingangsspannung sinkt unter 10 – 10,5 V Typ des Gerätes Eingangsspannung steigt über 15 V Artikelnummer des Gerätes Das Gerät überhitzt sich. -
Seite 9: Hinweise Zur Fehlerbeseitigung
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 9 11. Hinweise zur Fehlerbeseitigung Wenn das Gerät richtig betrieben wird, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst verständigen. Problem Ursache und Behebung Keine LED Anzeige und keine Stecker zur 12 V Batterie oder Kabel gelöst Ausgangsspannung Zigarettenanzünderbuchse hat keine Stromversorgung - Zündung... -
Seite 52: Konformitätserklärung
L erklærer følgende samsvar i henhold til EU-direktivet EÚ a noriem pre výrobok og standarder for artikkel A a cikkekhez az EU-irányvonal és Normák szerint a E Lýsir uppfyllingu EU-reglna og annarra staðla vöru következő konformitást jelenti ki Spannungswandler BT-VT 100 2006/95/EC 2006/42/EC 98/37/EC 2006/28/EC Annex IV... - Seite 53 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:25 Uhr Seite 53 k Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet.
- Seite 55 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:26 Uhr Seite 55 Technische Änderungen vorbehalten Technical changes subject to change Con riserva di apportare modifiche tecniche Salvo modificaciones técnicas Oikeus teknisiin muutoksiin pidätetään Förbehåll för tekniska förändringar Teknik de©iμiklikler olabilir...
- Seite 56 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:26 Uhr Seite 56 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of ISC GmbH.
-
Seite 63: Garantieurkunde
Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:26 Uhr Seite 63 k GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. - Seite 64 Anleitung_BT_VT_100_SPK7:_ 04.06.2009 13:26 Uhr Seite 64 EH 06/2009 (01)
