2.3
Montage
Vor der Endmontage empfehlen wir sowohl Fenster rahmen als auch den
Insektenschutzrahmen zu reinigen.

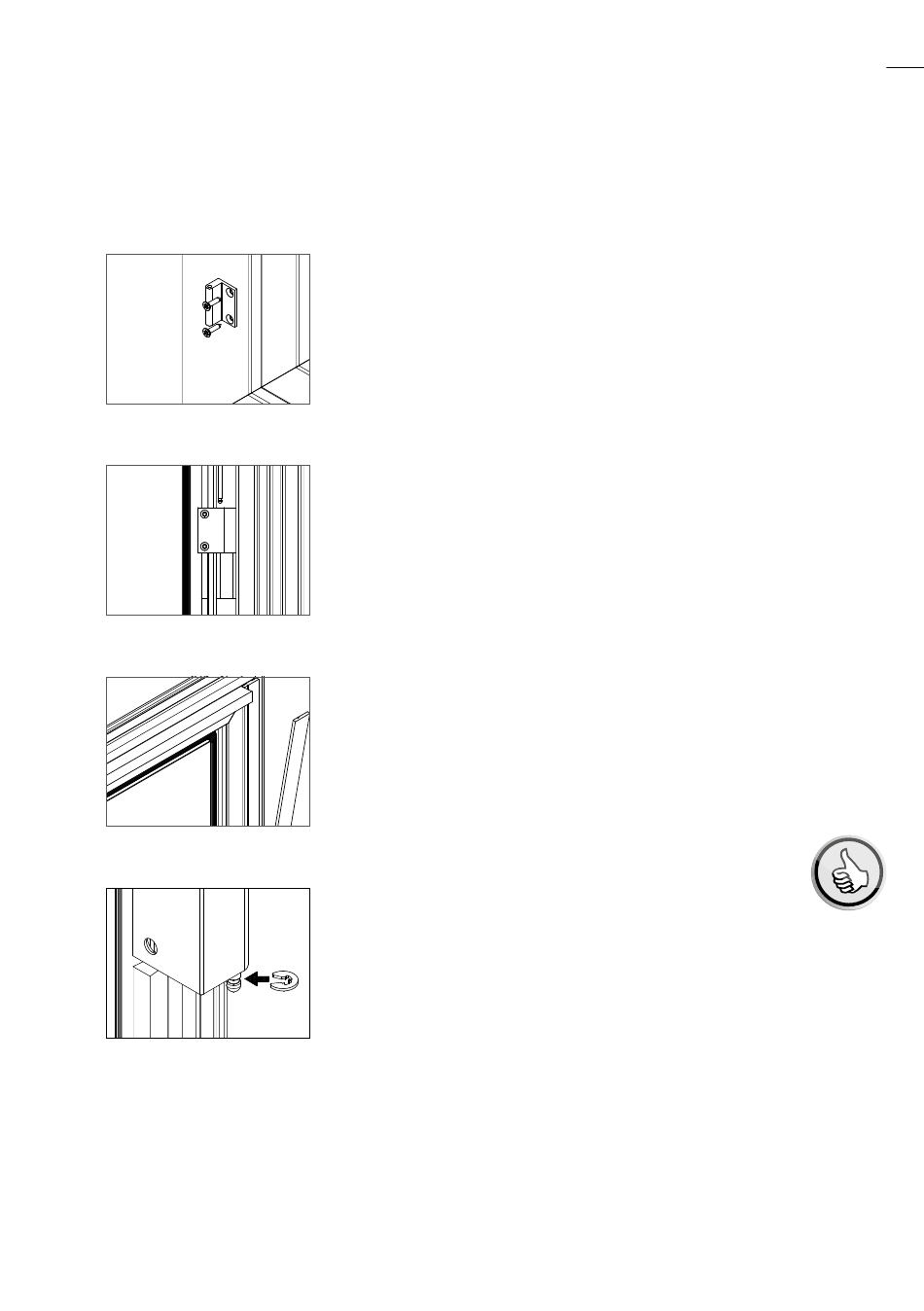

Abb. 2: Befestigungs-
schrauben montieren
Abb. 3: Drehrahmen mit
Scharnierheft einhängen
Abb. 4: Magnetband
ausrichten
Abb. 5: Scharnierfett einfetten
und Sicherungsscheine
ein stecken
Flylock Drehfenster / Drehtür ohne Einbaurahmen
1. Messen Sie die Position des Drehrahmens am
Blendrahmen aus.
2. zu Abb.2: Montiereren Sie das untere Scharnier
mit den Befestigungsschrauben.
3. zu Abb. 3: Hängen Sie den Drehrahmen mit dem
Scharnierstift ein.
4. Richten Sie den Drehrahmen waagrecht aus,
danach die restliche Schraubenposition anzeich-
nen und am Blendrahmen verschrauben.
5. zu Abb. 4: Richten Sie das selbstklebende
Magnetband am Magnetband des Drehrahmens
aus.
6. Ziehen Sie die klebende Schutzfolie am Magnet-
band ab und schließen Sie den Drehrahmen.
7. zu Abb. 5: Fetten Sie die Scharnierstifte leicht ein
und stecken Sie die Sicherungsscheibe auf.
8. Prüfen Sie die sichere Befestigung und die umlau-
fende Dichtheit.
Zur Feinjustierung ist es möglich, die Schrau-
ben der Scharniere zu lockern, um das Element
optimal einzustellen.
9
