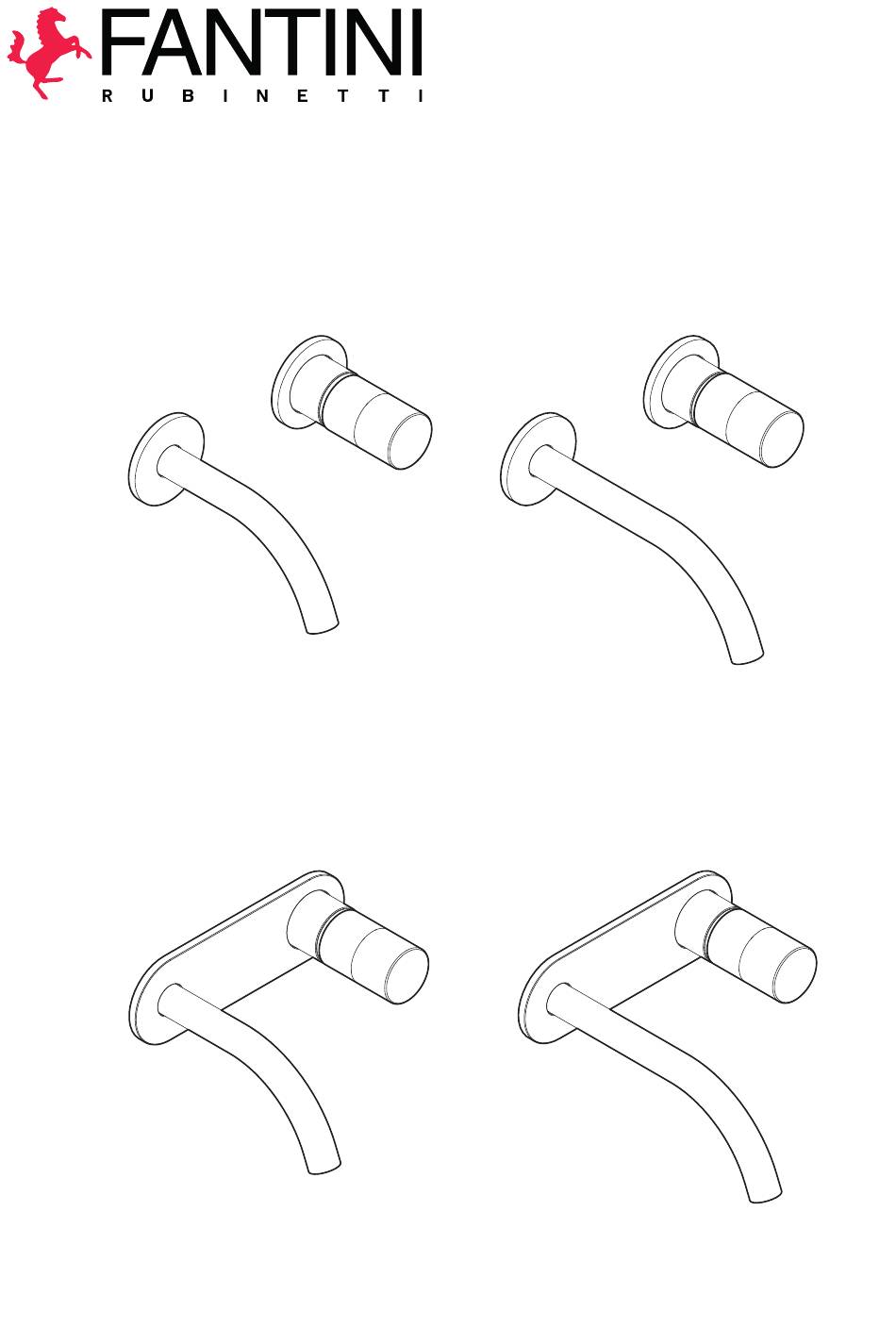

- Seite 1 NICE Istruzioni / Instructions / Instructions de montage / Bedienungsanleitung / Instrucciones S009SB S011SB S010SB S013SB...
- Seite 2 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO S009SB+M011A 83-101 S011SB+MO11A 83-101...
- Seite 3 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO S010SB+M011A 83-101 S013SB+MO11A 83-101...
- Seite 4 UTENSILI NECESSARI - NECESSARY TOOLS - OUTILS NÉCESSAIRES ERFORDERLICHE WERKZEUGE - HERRAMIENTAS NECESARIAS - FERRAMENTAS NECESSÁRIAS TEFLON 22 mm 30 mm 2 mm 8 mm 10 mm...
-
Seite 5: Dati Tecnici
DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max. - Seite 6 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO S009SB S011SB pag. 7 pag. 7 S010SB S013SB pag. 16 pag. 16...
- Seite 7 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO S009SB S011SB 2 mm...
- Seite 8 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 30 mm 10 mm...
- Seite 9 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO ~10 / ~12 Nm 22 mm...
- Seite 10 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon O-ring O-ring...
- Seite 11 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm 8 mm...
- Seite 12 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 13 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Seite 14 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 8 mm silicon 2 mm...
- Seite 15 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon O-ring O-ring...
- Seite 16 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO S010SB S013SB 2 mm...
- Seite 17 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 30 mm 10 mm...
- Seite 18 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO ~10 / ~12 Nm 22 mm...
- Seite 19 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 8 mm...
- Seite 20 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 21 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO METAL...
- Seite 22 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 8 mm silicon 2 mm...
- Seite 23 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO silicon O-ring...
- Seite 24 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 2 mm...
- Seite 25 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO...
- Seite 26 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di acqua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. EN On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dis- pensed.
- Seite 27 PULIZIA - CLEANING - NETTOYAGE REINIGUNG - LIMPIEZA - LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti alcool, sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
- Seite 28 Fratelli Fantini SpA via Buonarroti, 4 Pella (NO) Italia T +39 0322 918411 r.a. F +39 0322 969530 fantini@fantini.it www.fantini.it...
- Seite 29 INCASSO Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones M011A...
- Seite 30 PREINSTALLAZIONE - PRE-INSTALLATION - PRÉ-INSTALLATION VORINSTALLATION - PREINSTALACIÓN - PRÉ-INSTALAÇÃO M011A G1/2" G1/2" Min. Min. Max. Max. Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei. These mixers can be used with high-pressure hot water accumulators or with instant water heaters. Ces mitigeurs peuvent être utilisés avec des accumulateurs d’...
-
Seite 31: Utensili Necessari
DATI TECNICI - TECHNICAL DETAILS - DONNÉES TECHNIQUES TECHNISCHE DATEN - DATOS TÉCNICOS - DADOS TÉCNICOS Pressione minima Minimum pressure Pression minimum 1 BAR Pressione massima Maximum pressure Pression maximum 10 BAR Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR Temperatura massima Max. - Seite 32 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA / INSTALLING ON BRICKWORK / INSTALLATION SUR MUR / INSTALLATION AUF MAUERWERK / INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA A713B INSTALLAZIONE SU CARTONGESSO / INSTALLING ON PLASTERBOARD / INSTALLATION SUR PLACOPLÂTRE / INSTALLATION AUF GIPSKARTON / INSTALACIÓN EN CARTÓN-YESO / INSTALAÇÃO EM PLACA DE GESSO M011A INSTALLAZIONE SU MURATURA / INSTALLING ON BRICKWORK / INSTALLATION SUR MUR /...
- Seite 33 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 1C 1D COD. 05ET010130000000 FOR ALL OTHER SERIES ONLY FOR AF-21 A713B A763B READ THE INSTRUCTION MANUAL LEGGERE MANUALE MAX. ISTRUZIONI B813B+M011A F811B+M011A F813B+M011A G711B+M011A M111B+M011A P113B+M011A R413B+M011A S010SB+M011A V011B+M011A V013B+M011A Y111B+M011A E811B+M011A...
- Seite 34 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA - INSTALLING ON BRICKWORK - INSTALLATION SUR MUR INSTALLATION AUF MAUERWERK - INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA COD. 05ET010130000000 SOLO PER MODELLI A713B / ONLY FOR MODELS A713B FOR ALL OTHER SERIES ONLY FOR...
- Seite 35 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU CARTONGESSO - INSTALLING ON PLASTERBOARD INSTALLATION SUR PLACOPLÂTRE - INSTALLATION AUF GIPSKARTON - INSTALACIÓN EN CARTÓN-YESO INSTALAÇÃO EM PLACA DE GESSO SOLO PER MODELLI A713B / ONLY FOR MODELS A713B COD.
- Seite 36 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU MURATURA - INSTALLING ON BRICKWORK - INSTALLATION SUR MUR INSTALLATION AUF MAUERWERK - INSTALACIÓN EN ALBAÑILERÍA INSTALAÇÃO EM PAREDE DE ALVENARIA PER TUTTI GLI ALTRI MODELLI / FOR ALL OTHER SERIES COD.
- Seite 37 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLAZIONE SU CARTONGESSO - INSTALLING ON PLASTERBOARD INSTALLATION SUR PLACOPLÂTRE - INSTALLATION AUF GIPSKARTON - INSTALACIÓN EN CARTÓN-YESO INSTALAÇÃO EM PLACA DE GESSO PER TUTTI GLI ALTRI MODELLI / FOR ALL OTHER SERIES COD.
- Seite 38 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO 1/2” TEFLON 1/2”...
- Seite 39 INSTALLAZIONE INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 40 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO COLLAUDO INGRESSI / INLET TEST / ESSAI ENTRÉES / PRÜFUNG DER EINLÄSSE/ PRUEBA DE LAS ENTRADAS / ENSAIO DAS ENTRADAS MAX 10 Bar 5 Bar OPEN (ON)
- Seite 41 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO...
- Seite 42 INSTALLAZIONE - INSTALLATION - INSTALLATION INSTALLATION - INSTALACIÓN - INSTALAÇÃO In figura sono riportate le misure per il taglio delle piastrelle e interassi per pre-forare il rivestimento • Figure shows the measures for cutting tiles and distances to pre-drill the cover • Sur la figure sont indiques les dimensions pour la découpe des carreaux et entraxes pour percer le revêtement au préalable •...
- Seite 43 - USE - UTILISATION GEBRAUCH - USO - UTILIZAÇÃO Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac- qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza. Controllare periodicamente la tenuta. On first use or following prolonged periods of inactivity, do not use the first half-litre of drinking water dispensed.
- Seite 44 PULIZIA - CLEANING - NETTOYAGE REINIGUNG - LIMPIEZA - LIMPEZA La pulizia delle superfici va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua: al termine risciaquare e asciugare con cura. Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca, acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
