B.3 Schaltpläne Anschlussmodule 50-polige Verbindungsleitung
Hinweis
Alle Anschlussmodule für 50-polige Verbindungsleitungen sind ausschließlich mit der S7-
1500 und ET200MP verwendbar.

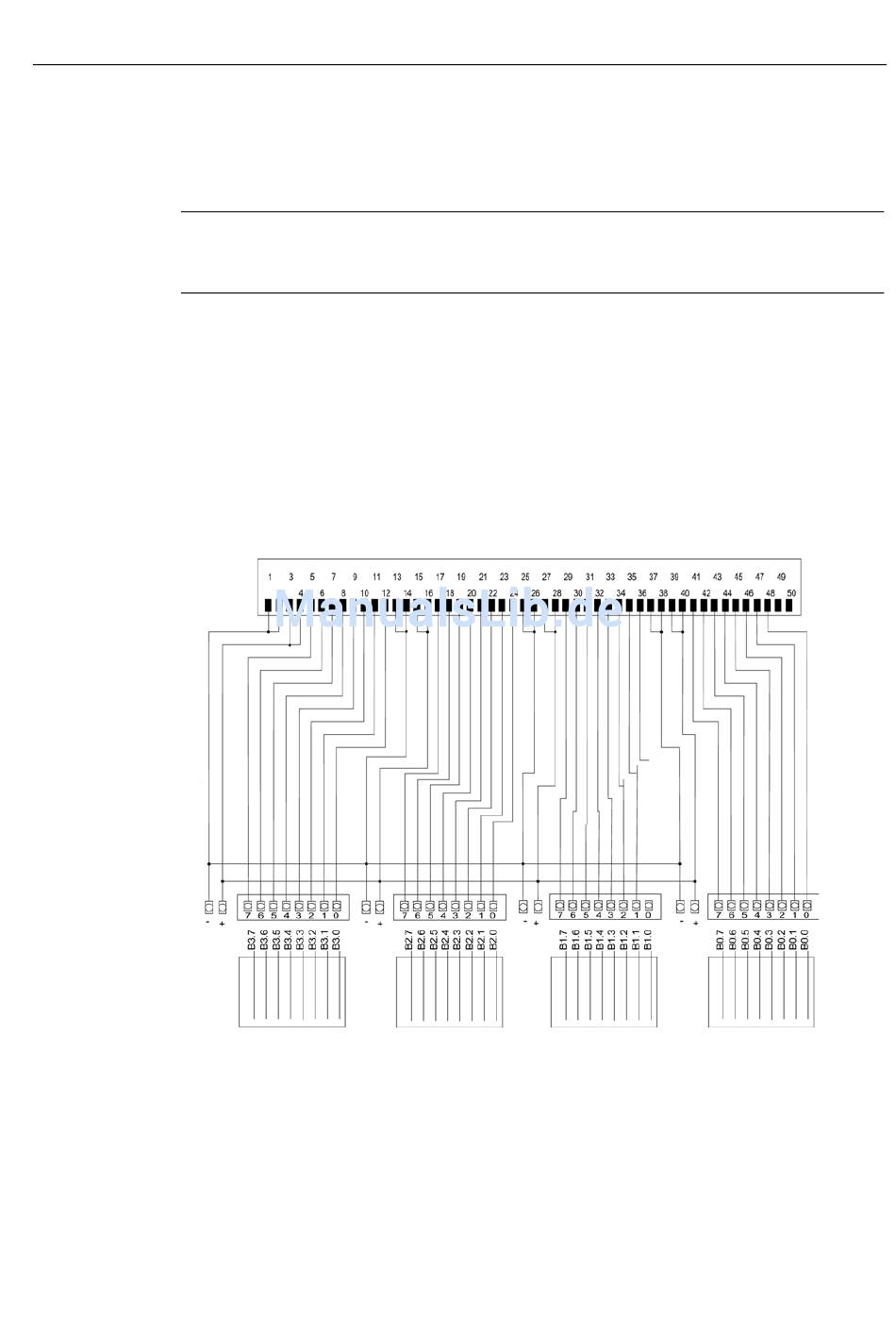

Anschlussmodul 6ES7924-2AA20-0Ax0
Anschlussmodul TP1 ohne LED
für S7-1500 / ET200MP 32 I/O (50-polige Verbindungsleitungen)
Anschlussklemmen in
Schraubtechnik: 6ES7924-2AA20-0AA0
Push-in-Technik: 6ES7924-2AA20-0AC0
Bild B-18
SIMATIC TOP connect für S7-1500 und ET200MP
Gerätehandbuch, 07.02.2014
B.3 Schaltpläne Anschlussmodule 50-polige Verbindungsleitung
6ES7924-2AA20-0Ax0
