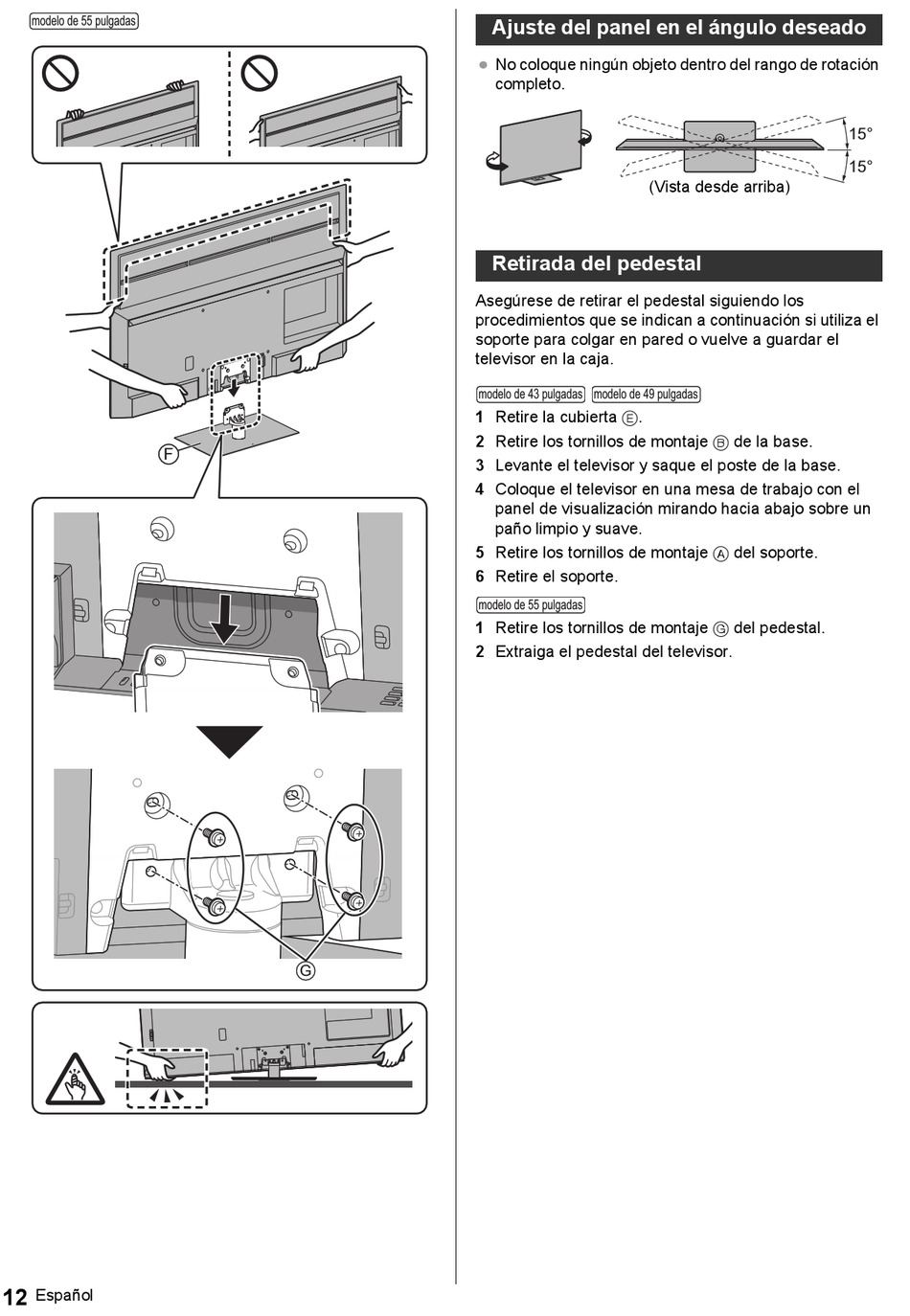

Panasonic TX-43LX970E Bedienungsanleitung Seite 40

modelo de 55 pulgadas
F
12
Español
G
Ajuste del panel en el ángulo deseado
≥ No coloque ningún objeto dentro del rango de rotación
completo.
Retirada del pedestal
Asegúrese de retirar el pedestal siguiendo los
procedimientos que se indican a continuación si utiliza el
soporte para colgar en pared o vuelve a guardar el
televisor en la caja.
modelo de 43 pulgadas modelo de 49 pulgadas
1 Retire la cubierta E.
2 Retire los tornillos de montaje B de la base.
3 Levante el televisor y saque el poste de la base.
4 Coloque el televisor en una mesa de trabajo con el
panel de visualización mirando hacia abajo sobre un
paño limpio y suave.
5 Retire los tornillos de montaje A del soporte.
6 Retire el soporte.
modelo de 55 pulgadas
1 Retire los tornillos de montaje G del pedestal.
2 Extraiga el pedestal del televisor.
(Vista desde arriba)
15°
15°
