55-Zoll-Modell
F
12
Deutsch
G

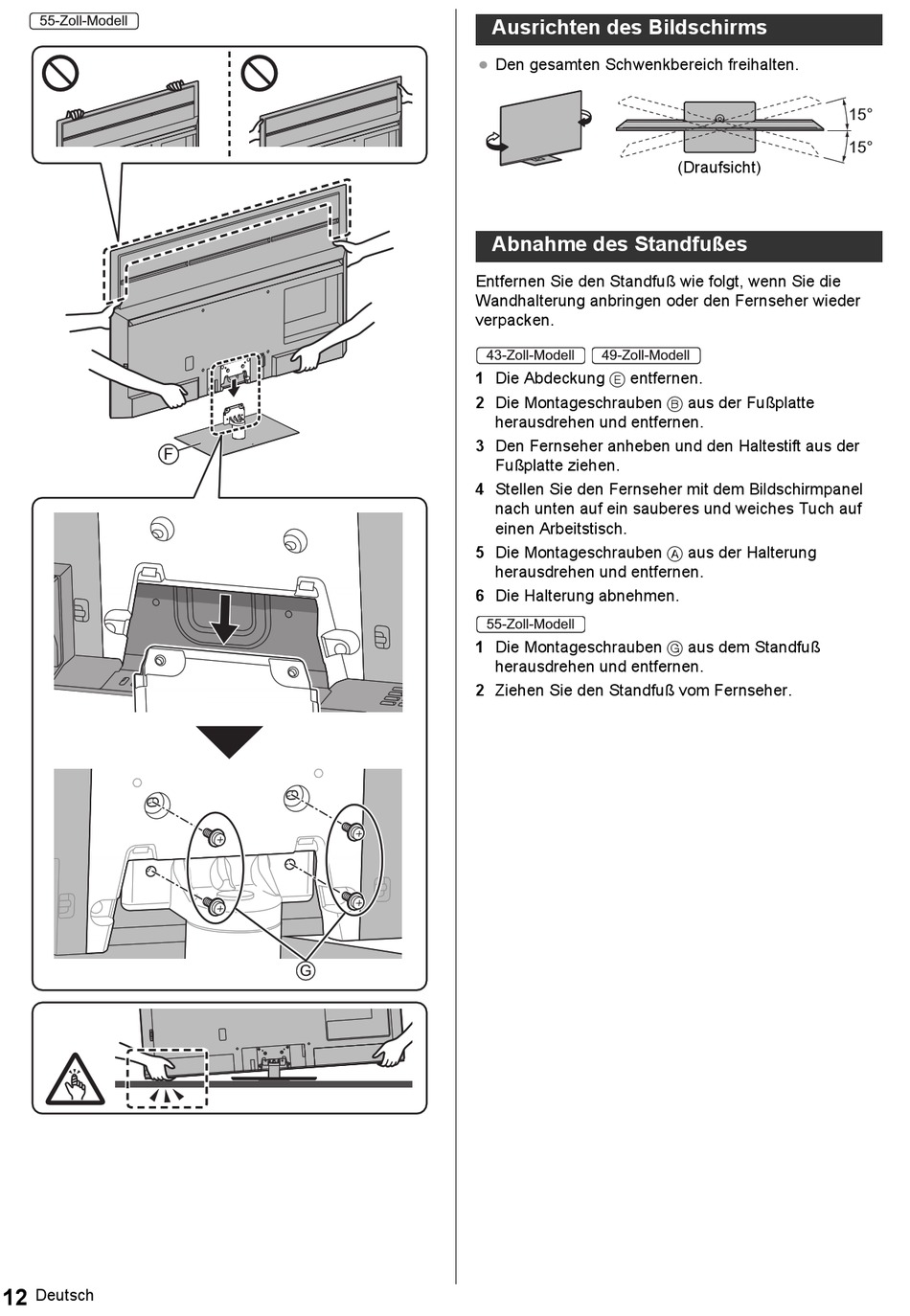

Ausrichten des Bildschirms

≥ Den gesamten Schwenkbereich freihalten.
Abnahme des Standfußes
Entfernen Sie den Standfuß wie folgt, wenn Sie die
Wandhalterung anbringen oder den Fernseher wieder
verpacken.
43-Zoll-Modell 49-Zoll-Modell
1 Die Abdeckung E entfernen.
2 Die Montageschrauben B aus der Fußplatte
herausdrehen und entfernen.
3 Den Fernseher anheben und den Haltestift aus der
Fußplatte ziehen.
4 Stellen Sie den Fernseher mit dem Bildschirmpanel
nach unten auf ein sauberes und weiches Tuch auf
einen Arbeitstisch.
5 Die Montageschrauben A aus der Halterung
herausdrehen und entfernen.
6 Die Halterung abnehmen.
55-Zoll-Modell
1 Die Montageschrauben G aus dem Standfuß
herausdrehen und entfernen.
2 Ziehen Sie den Standfuß vom Fernseher.
15°
15°
(Draufsicht)
