10. Letzte Schritte

Führen Sie jetzt die letzten Schritte der Montage aus.
Stellen Sie dafür die zuvor getrennten Kabelverbindungen
wieder her.

Mit Funkmodul

1. Verbinden Sie für die Datenverbindung zur
Alarmanlage den Stecker (17) des Funkmoduls mit
der Buchse (12) am Anschlusskabel Ihrer Kamera.
2. Verbinden Sie für die Spannungsversorgung den Ste­
cker (15) des Funkmoduls mit der Buchse (13) am
Anschlusskabel Ihrer Kamera.
3. Verbinden Sie den Stecker des Netzteils mit der
Buchse (16) des Funkmoduls.
4. Legen Sie das Anschlusskabel (1) durch linke Kabel­
durchführung in die Kabelbox.

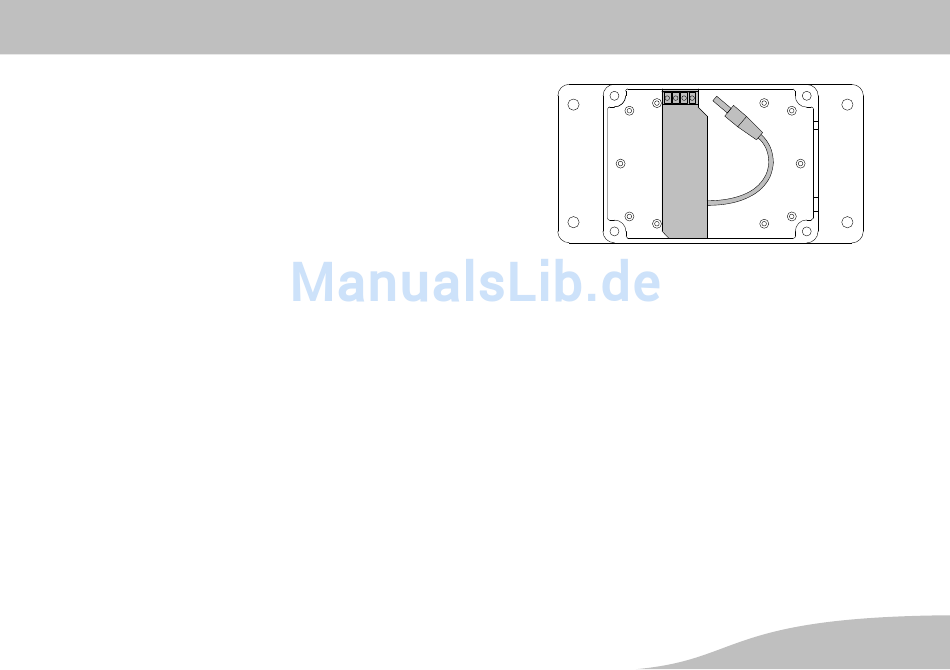

5. Platzieren Sie das Funkmodul wie dargestellt in der
Kabelbox.
6. Verlegen Sie das Anschlusskabel (1) in Schlaufen in­
nerhalb der Kabelbox.
7. Legen Sie das Stromkabel (20) durch das in Schritt 3
gebohrte Loch aus dem Innenbereich nach außen.
8. Führen Sie das Stromkabel (20) durch die rechte
Kabeldurchführung in die Kabelbox.
9. Setzen Sie den Deckel (19) der Kabelbox auf und
verschrauben Sie den Deckel (19) mit den
beiliegenden Schrauben.
10. Verbinden Sie das Stromkabel mit einer ordnungsge­
mäß installierten Steckdose.
