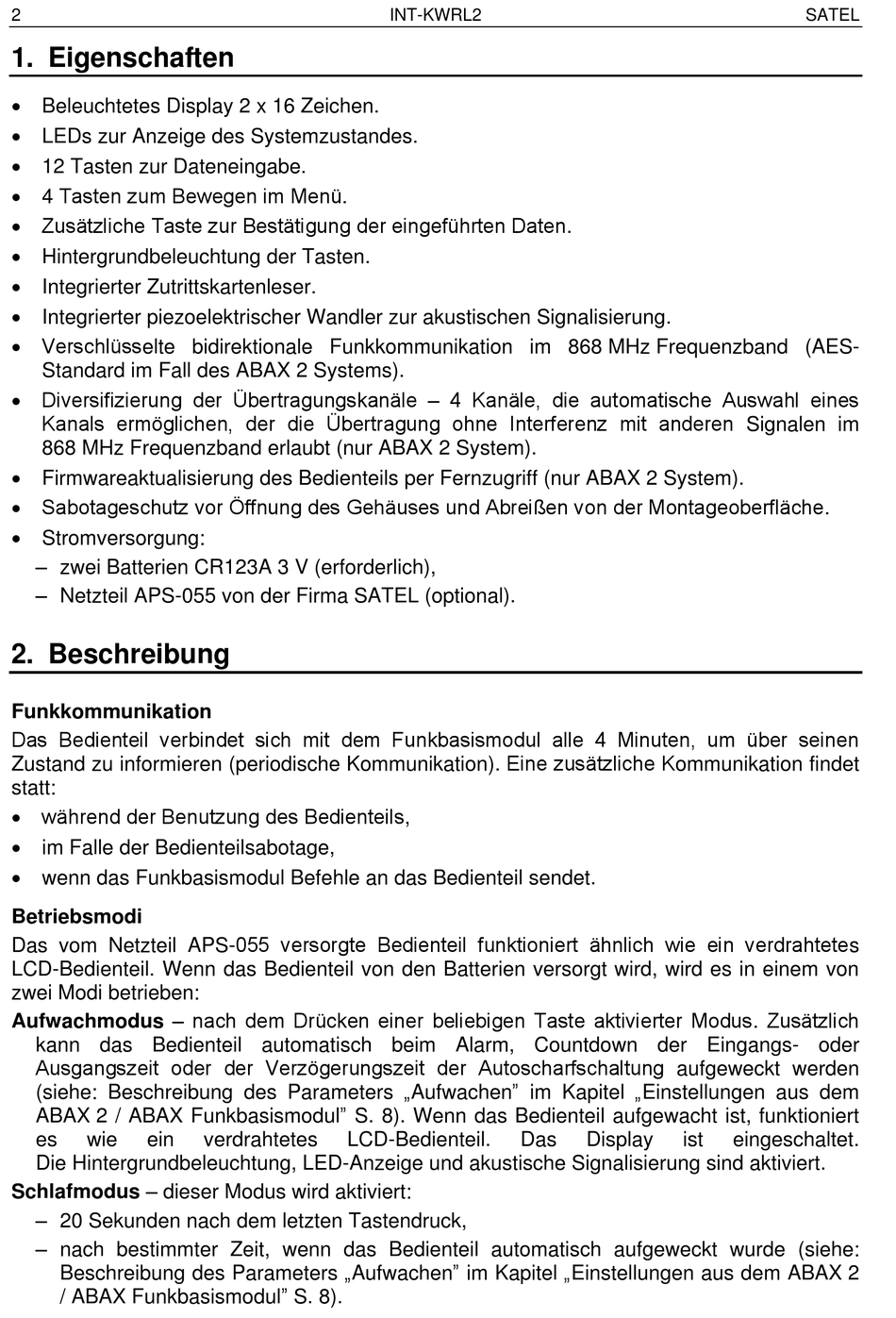

1. Eigenschaften
Beleuchtetes Display 2 x 16 Zeichen.
LEDs zur Anzeige des Systemzustandes.
12 Tasten zur Dateneingabe.
4 Tasten zum Bewegen im Menü.
Zusätzliche Taste zur Bestätigung der eingeführten Daten.
Hintergrundbeleuchtung der Tasten.
Integrierter Zutrittskartenleser.
Integrierter piezoelektrischer Wandler zur akustischen Signalisierung.
Verschlüsselte bidirektionale Funkkommunikation im 868 MHz Frequenzband (AES-
Standard im Fall des ABAX 2 Systems).
Diversifizierung der Übertragungskanäle – 4 Kanäle, die automatische Auswahl eines
Kanals ermöglichen, der die Übertragung ohne Interferenz mit anderen Signalen im
868 MHz Frequenzband erlaubt (nur ABAX 2 System).
Firmwareaktualisierung des Bedienteils per Fernzugriff (nur ABAX 2 System).
Sabotageschutz vor Öffnung des Gehäuses und Abreißen von der Montageoberfläche.
Stromversorgung:
– zwei Batterien CR123A 3 V (erforderlich),
– Netzteil APS-055 von der Firma SATEL (optional).
2. Beschreibung
Funkkommunikation
Das Bedienteil verbindet sich mit dem Funkbasismodul alle 4 Minuten, um über seinen
Zustand zu informieren (periodische Kommunikation). Eine zusätzliche Kommunikation findet
statt:
während der Benutzung des Bedienteils,
im Falle der Bedienteilsabotage,
wenn das Funkbasismodul Befehle an das Bedienteil sendet.
Betriebsmodi
Das vom Netzteil APS-055 versorgte Bedienteil funktioniert ähnlich wie ein verdrahtetes
LCD-Bedienteil. Wenn das Bedienteil von den Batterien versorgt wird, wird es in einem von
zwei Modi betrieben:
Aufwachmodus – nach dem Drücken einer beliebigen Taste aktivierter Modus. Zusätzlich
kann das Bedienteil automatisch beim Alarm, Countdown der Eingangs- oder
Ausgangszeit oder der Verzögerungszeit der Autoscharfschaltung aufgeweckt werden
(siehe: Beschreibung des Parameters „Aufwachen" im Kapitel „Einstellungen aus dem
ABAX 2 / ABAX Funkbasismodul" S. 8). Wenn das Bedienteil aufgewacht ist, funktioniert
es
wie
ein
Die Hintergrundbeleuchtung, LED-Anzeige und akustische Signalisierung sind aktiviert.
Schlafmodus – dieser Modus wird aktiviert:
– 20 Sekunden nach dem letzten Tastendruck,
– nach bestimmter Zeit, wenn das Bedienteil automatisch aufgeweckt wurde (siehe:
Beschreibung des Parameters „Aufwachen" im Kapitel „Einstellungen aus dem ABAX 2
/ ABAX Funkbasismodul" S. 8).
verdrahtetes
LCD-Bedienteil.
INT-KWRL2
Das
Display
ist
eingeschaltet.
