5. ARBEIT BESCHREIBUNG.
5.1. REGULIERUNG.
Regler wird verwendet um die Temperatur (T) zu halten, mit gegebene Hysterese (?T) in
Heizgeräten oder Kühlgeräten.Steuerung mit Vollstreckungs-Element geschieht durch Relais-
Ausgang und Temperatur Messung erfolgt dank den Temperatursensor.

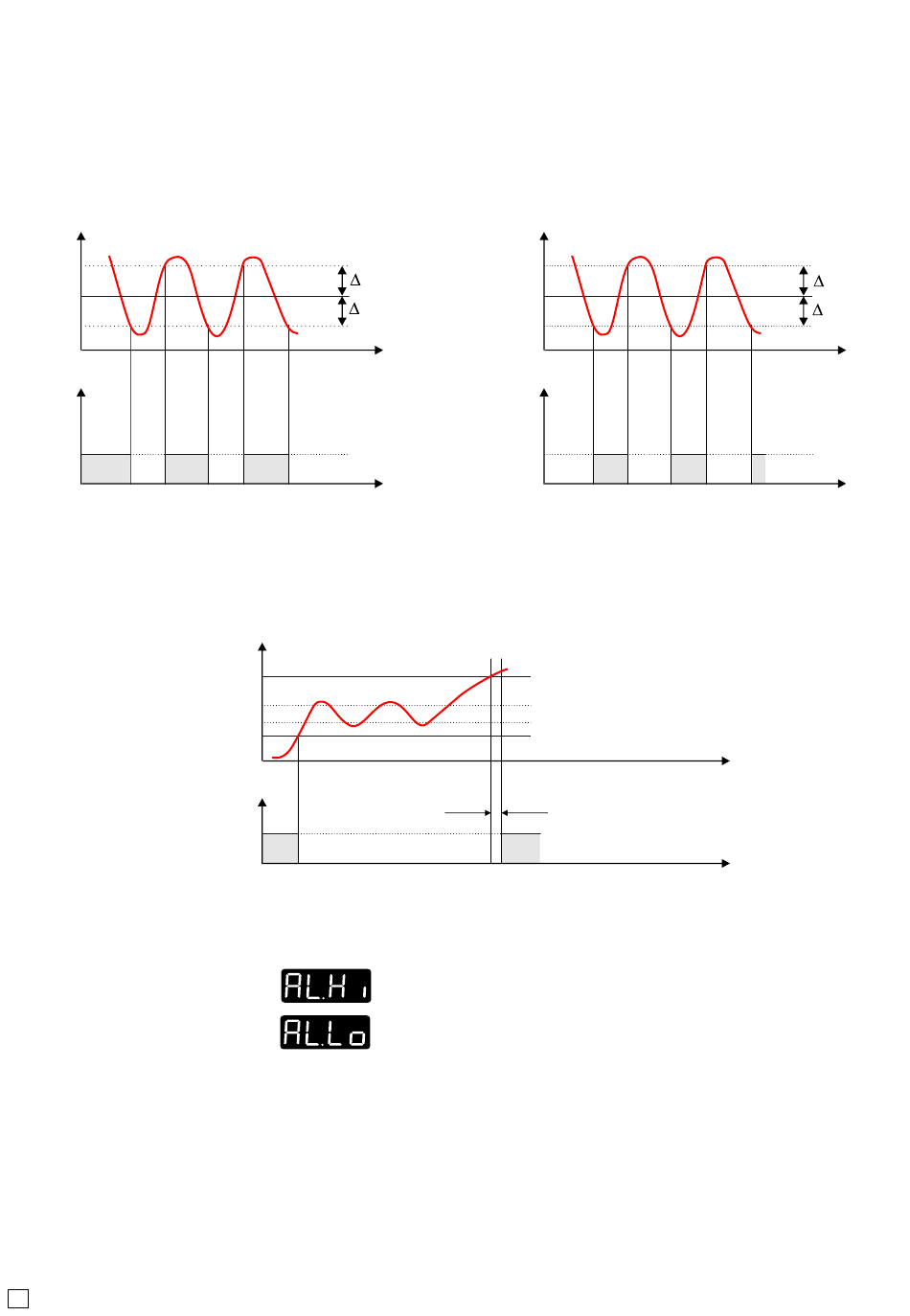

Das Prinzip der Temperaturregelung bei Heizen und Kühlen:
KÜHLEN
Temp.
6°C
T=5°C
4°C
Ausgang
1
0
5.2. TEMPERATURALARM.
In Parameter des Reglers können Sie obere und untere Alarm grenze einstellen (Parameter
F15 und F16) nach der Überquerung, wird der Alarm für hohe oder niedrige Temperatur
eingeschaltet.
F15= 30°C
F16= -10°C
Alarm wird ausgelöst nach Verzögerungszeit ( F17). Empfohlene Zeiteinstellung 15 Minuten,
dass der Alarm sich nicht oft einschaltet bei schnellen Temperaturwechsel. Verzögerung kann
verkleinern werden bis Minimum 6 Sekunden (0,1 min.), wenn sich die Temperatur nicht ändert.
Alarm wird signalisiert mit inneren Alarmsummer und mit Befehlen auf den Display:
- Hohe Temperatur Alarm
- Niedrige Temperatur Alarm
Alarmsummer kann stumm geschaltet werden mit beliebige Taste, oder dauerhaft auschalten in
Parameter F83.
5.3. DIGITAL-EINGANG.
Der Regler hat Digitalen Eingang D1 für signalisierung den Alarmzustand zB. Systemausfall,
Druckschalter tätig wird oder Sicherheits-Thermostat usw. Eingang Typ (schließen, öffnen) wird
Programmiert mit Parameter F50. Nach der Eingang Aktivierung, Regler wird Ausgang
ausschalten, einschaltet Tonsignal und Display zeigt Code AL.d1. Signalisierung eines
Alarmzustandes kann unterstützt werden, bis zu zurücksetzen des Alarms mit Hilfe der Regler
Tasten (F50=2 oder 4).
5
T=1°C
T=1°C
Zeit
Zeit
Temp.
Alarm
1
0
HEIZEN
Temp.
91°C
T=90°C
89°C
Ausgang
1
0
Hohe Temperatur Alarm
Niedrige Temperatur Alarm
Verzögerung der Einschaltung F17= 0.1min
T=1°C
T=1°C
Zeit
Zeit
Zeit
Zeit
