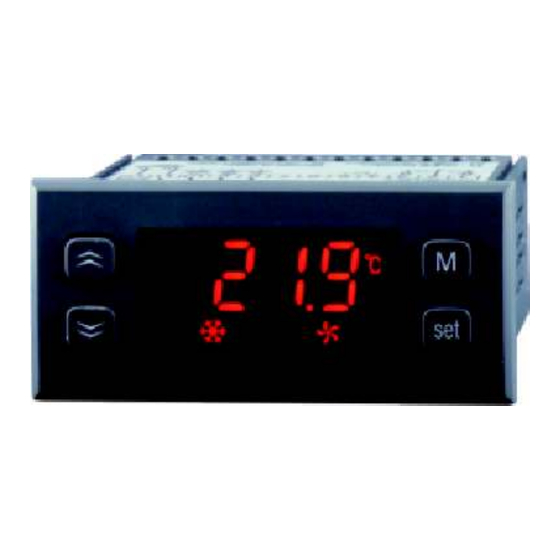

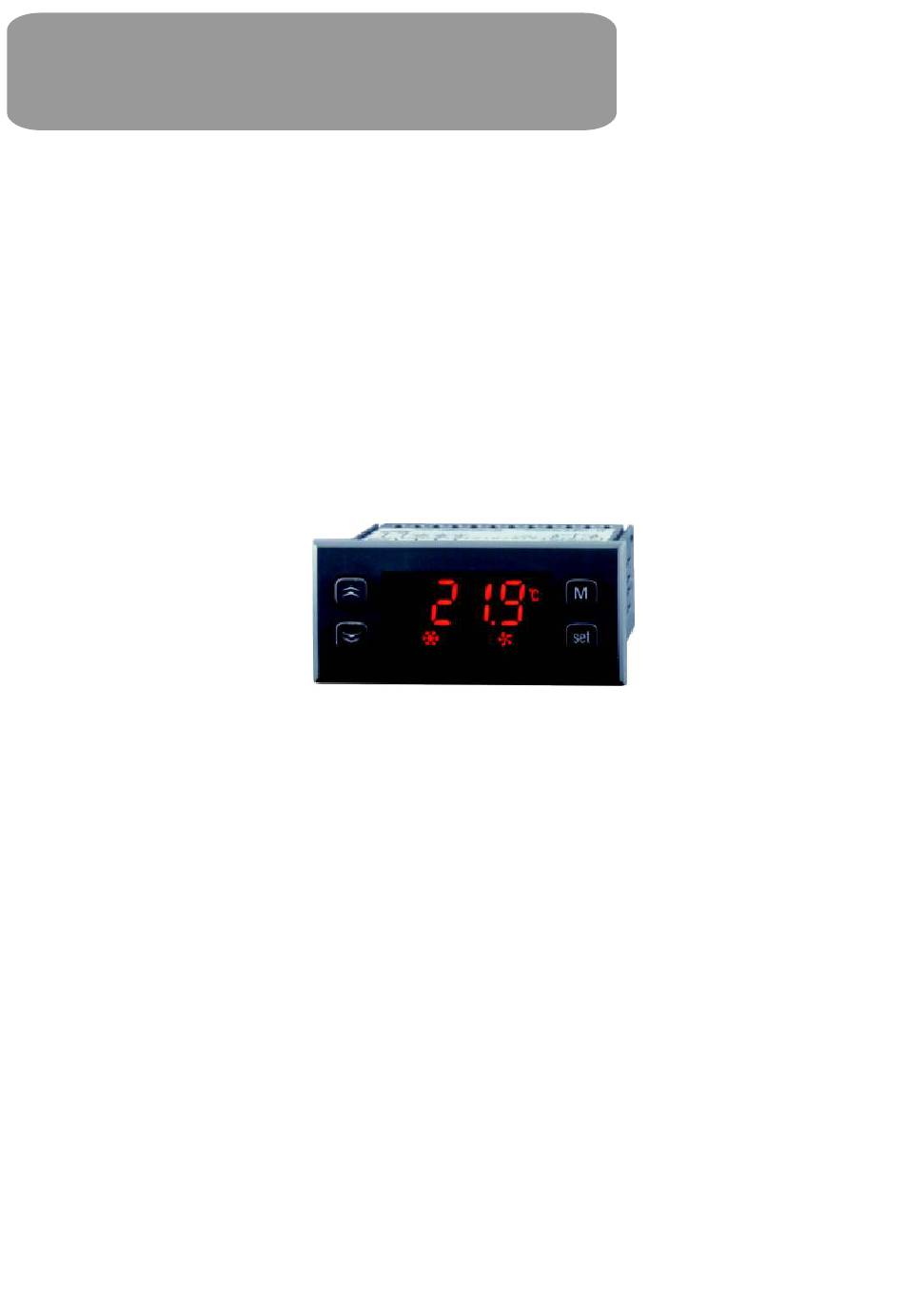

- Seite 1 BEDIENUNGSANLEITUNG TEMPERATURREGLER ES-10 Version 2.0...
-
Seite 2: Belastbarkeit Der Ausgänge
1. Technische Daten. Temperatusensor: NTC 5k bei 25°C Eingang: Digital-Eingang (normal offen oder geschlossen) Messbereich: -50...+150°C Messgenauigkeit: ±0,5% Abtastperiode: 330 ms Auflösung der Anzeige: 0,1°C über den gesamten Bereich Einstellungen für die Auflösung: 0,1°C über den gesamten Bereich LED, 4 Zahlen 11mm gro ß mit grafischen Symbolen Display: Einstellung Methode: ON-OFF mit Hysterese... - Seite 3 4. BEDIENUNG DES REGLERS. 4.1. TEMPERATUREINSTELLUNG. Drücken Sie die Mit Tasten: Taste für 2 Sekunden. °C °C oder Diode leuchtet. stellen Sie die gewünschte Temperatur. Bestätigen Sie die °C Einstellung mit Taste Diode erlischt. Hinweise: - um die Einstellung abzubrechen, jederzeit Drücken Sie die Taste.
- Seite 4 4.3. PARAMETER PROGRAMMIERUNG. Hinweise:- um die Parameter Einstellung abzubrechen, drücken Sie Taste Gehen Sie zum Menü Wenn der Zugriff auf das Menü geschützt ist, zeigt durch halten der Taste sich Befehl: für 5 sek. Und zeigt sich Information: Befehl: Mit Hilfe von Tasten - um zu erleichtern die schnelle Erhöhung oder Verringerung des Einstellwertes: halten Sie die geben Taste...
- Seite 5 5. ARBEIT BESCHREIBUNG. 5.1. REGULIERUNG. Regler wird verwendet um die Temperatur (T) zu halten, mit gegebene Hysterese (?T) in Heizgeräten oder Kühlgeräten.Steuerung mit Vollstreckungs-Element geschieht durch Relais- Ausgang und Temperatur Messung erfolgt dank den Temperatursensor. Das Prinzip der Temperaturregelung bei Heizen und Kühlen: KÜHLEN HEIZEN Temp.
- Seite 6 5.4 Abtauung (für Kühlapplikation). Abtauung Zyklus wird realisiert durch stoppendes Kompressors. Steuerung mit Zyklen wird realisiert automatisch und eingeschaltet: - regelmäßig von Zeit zu Zeit (F35=1) - in Abhängigkeit von der gesamten Arbeitszeit des Kompressors (F35=2). (Je kleiner die Belastung des Kühlsystems, desto weniger Abtauungs Zyklen auftreten). Das Ende der Abtauungs Zyklus erfolgt nach der Zeit F33.
-
Seite 7: Verbindung Schema
VERBINDUNG SCHEMA ES-10 20(8)A Stromversorgung 230V~ T1 - Temperatursensor D1 - Digital-Eingang Achten Sie darauf, ob elektrische Parameter des Geräts entsprechen den Parametern des Reglers (maximale Spannung und Nennstrom). Verbindung Schema für Heizgerät (zB. Heizanlage) oder Kühlgerät (zB. Ventilator, Umlaufpumpe): ES-10 Heiz oder Kühl Gerät 20(8)A 250VAC...
