Daikin Altherma 3 H HT ECH2O Installationsanleitung Seite 11

3
≤Ø7 mm
1

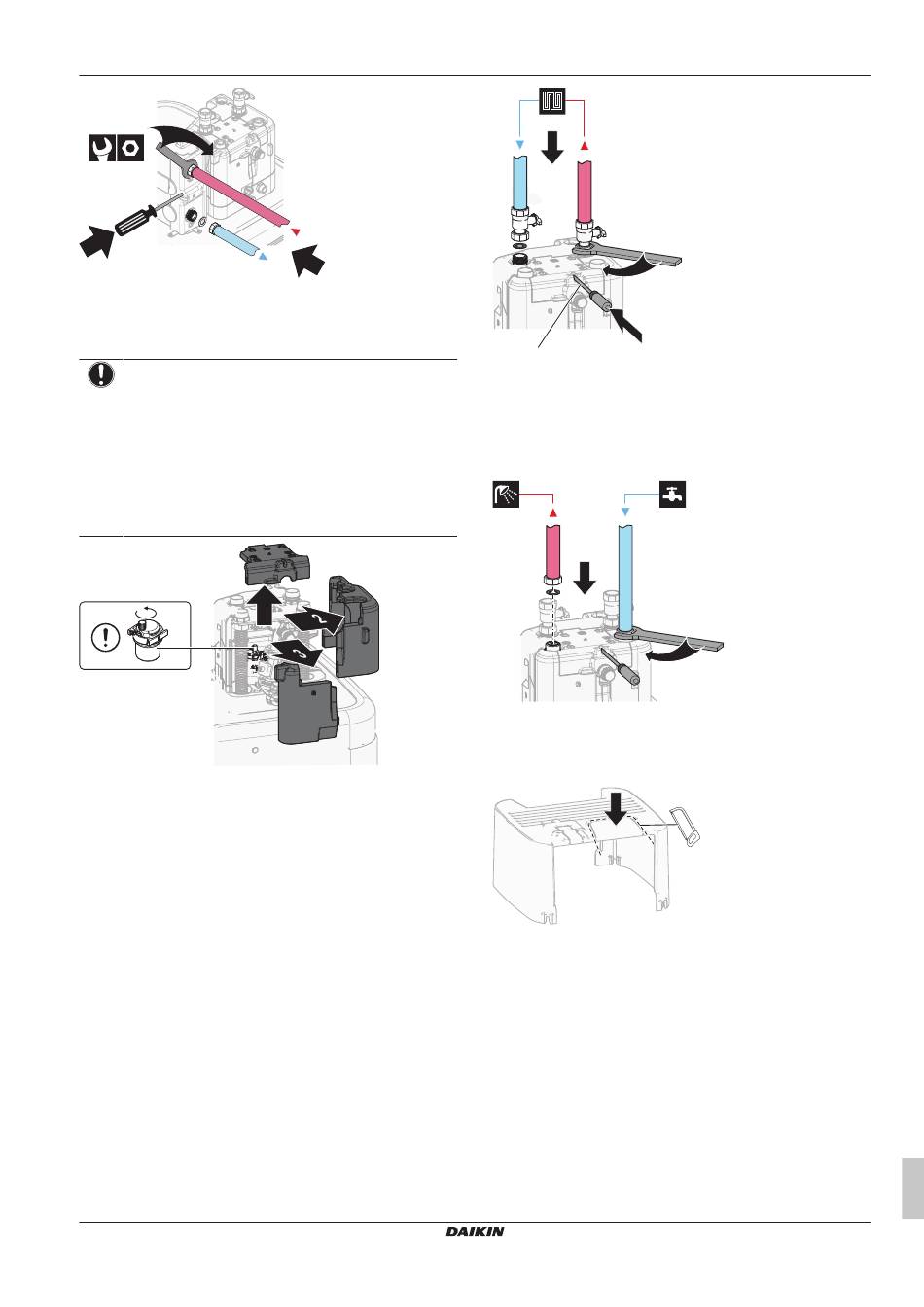

2 Entfernen Sie die thermische Isolierung des Hydraulikblocks.
Öffnen Sie das Entlüftungsventil an der Pumpe um eine
Umdrehung. Bringen Sie danach die thermische Isolierung
wieder am Hydraulikblock an.
HINWEIS
Die thermische Isolierung kann leicht beschädigt werden,
wenn NICHT korrekt damit umgegangen wird.
▪ Entfernen Sie Teile NUR in der Reihenfolge und
Richtung, die hier angegeben sind,
▪ wenden Sie KEINE übermäßige Kraft an,
▪ verwenden Sie KEINE Werkzeuge,
▪ bringen Sie die thermische Isolierung in umgekehrter
Reihenfolge wieder an.
1×
3 Schließen Sie die Absperrventile über die Flachdichtungen
(Zubehörbeutel) an die Raumheizung/-kühlungswasserrohre
des Innengeräts an.
4 Schließen Sie die bauseitigen Raumheizung/-kühlungsleitungen
mit einer Dichtung an die Absperrventile an.
Überschreiten Sie NICHT das maximale Anzugsdrehmoment
(Gewindegröße 1", 25-30 N•m). Um Schäden zu vermeiden, sollten
Sie mit einem geeigneten
Gegendrehmoment anwenden.
ETSH/X(B)16P30+50EF
Daikin Altherma 3 H HT ECH₂O
4P679468-1A – 2022.07
2
1
Werkzeug den notwendigen
2
3
1
≤Ø7 mm
5 Schließen Sie die Wassereinlass- und -auslassrohre für
Brauchwasser an das Innengerät an.
Überschreiten Sie NICHT das maximale Anzugsdrehmoment
(Gewindegröße 1", 25-30 N•m). Um Schäden zu vermeiden, sollten
Sie mit einem geeigneten
Gegendrehmoment anwenden.
1
6 Schneiden Sie die obere Abdeckung auf.
Wenn die Raumheizung/-kühlung oder die Brauchwasserrohre nach
oben zeigen, muss die obere Abdeckung entlang der Perforation mit
einem geeigneten Werkzeug aufgeschnitten werden.
7 Stützen Sie die Wasserleitungen ab.
Für nach hinten gerichtete
Hydraulikleitungen gemäß den
geeignete Weise ab. Dies gilt für alle Wasserleitungen.
5 Rohrinstallation
Werkzeug den notwendigen
2
Anschlüsse: Stützen Sie
räumlichen Bedingungen auf
Installationsanleitung
