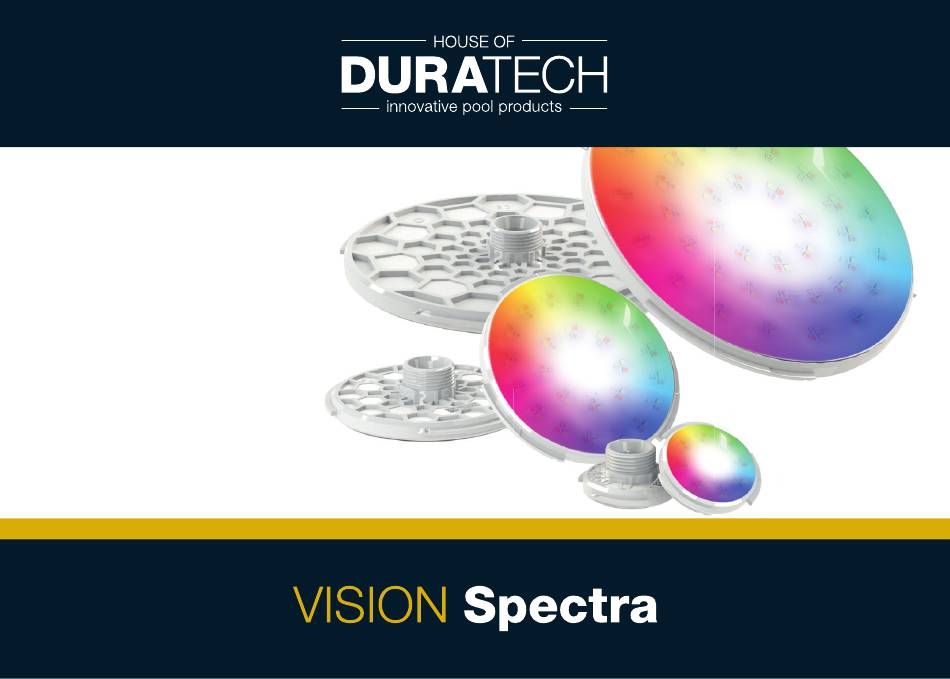

- Seite 1 Handbuch DVS051 DVS101 DVS171 DVM051 DVM101 DVM171 Besuchen Sie www.duratech.be für andere verfügbare Sprachen 11-10-22...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Technische Spezifikationen Seite 4 Bemerkungen Seite 5 Seite 6 Verpackungsinhalt Installationsanweisungen Seite 7-8-9 Verdrahtungsanleitung Setup 1 Seite 10-11 Seite 12-13 Verdrahtungsanleitung Setup 2 Nachrüstung in PAR56 Nische (nur Vision Spectra 170mm) Seite 14 Farbprogramme Seite 15 Seite 16 Synchronisieren & Farbwechsel Farbsperre Seite 17 Fehlerbehebung... -
Seite 4: Technische Spezifikationen
Technische Spezifikationen Lumen* Lampentyp Beschreibung Spannung Leistung Farbtemperatur DVS050-RGB Alle Farben RGB-Farbe 50 mm 10-14 VAC 450 lm DVS050-TW 2000-17500K Dimmbares Weiß 50 mm 10-14 VAC 550 lm DVS050-WH 5000K Tagweiß 50mm 10-14 VAC 10 W 700 lm DVM050-WH 5000K Tagweiß(schwach) 50mm 10-14 VAC 375 lm... -
Seite 5: Bemerkungen
Bemerkungen Wasserbedingungen Verhindern Sie Schäden an Ihren Poollampen und Kabeln durch instabile Wasserbedingun- gen. Ihre örtliche Regierung hat möglicherweise Richtlinien für die Wasserbedingungen Ihres Pools erlassen, die anzuwenden sind. Wenn nicht, empfehlen wir dringend, die folgenden Parameterspezifikationen anzuwenden: pH-Wert 6,8 - 7,6 Freies Chlor max. -
Seite 6: Montage/Wartung
Montage/Wartung Die Leuchte ist wartungsfrei Wenn die Leuchte ausgetauscht werden muss, muss sie voll- ständig aus dem Wasser entfernt werden Wenn das externe flexible Kabel oder die Leitung dieser Leuchte beschädigt ist, darf es ausschließlich durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi- zierte Person ersetzt werden um Gefahren zu vermeiden Vision Spectra Pool-Lampen müssen während des Betriebs vollständig in Wasser getaucht sein. -
Seite 7: Installationsanweisungen
Installationsanweisungen Frontring Montage Anschluss Montage 2m Kabel Werkzeugsatz ( nicht enthalten ) Befestigungsmutter Unterlegscheiben Wenden Sie sich (3x) an Ihren lokalen Befestigungs- Händler für a mutter Werkzeugsatz (513-0151) Silikondichtung Einzelheiten: Verbinder Seite 8 & 9 Lampe Frontplatte... - Seite 8 Connector-Installation...
-
Seite 10: Verdrahtungsanleitung Setup 1
Verdrahtungsanleitung Setup 1 Für Neuinstallationen Jede Lampe ist über ein separates Kabel mit dem Transformator verbunden Schwimmbad Pool house WÄHLEN KABELABSCHNITT UND MAXIMALE LÄNGE 2 m Kabel im Lampenpaket enthalten Verwenden Sie immer einen Ringkerntransformator Separates Kabel (nicht enthalten) - Seite 11 WÄHLEN KABELABSCHNITT UND MAXIMALE LÄNGE VA-TRANSFORMATOR LAMPENTYP 1,5mm 2,5mm 4,0mm 6,0mm 10mm (12VAC)* DVS050-TW DVS050-RGB 125m 200m 300m 500m 13 VA DVS050-WH DVM050-RGB 150m 250m 400m 600m 1000m 7 VA DVM050-WH DVS100-TW DVS100-RGB 115m 195m 34 VA DVS100-WH DVM100-RGB 140m 200m 300m 550m...
-
Seite 12: Für Bestehende Oder Andere Installationen
Verdrahtungsanleitung Setup 2 Für bestehende oder andere Installationen Alle Lampen sind über 1 Kabel mit dem Trafo verbunden Schwimmbad Pool house WÄHLEN KABELABSCHNITT UND MAXIMALE LÄNGE 2 m Kabel im Lampenpaket enthalten Verwenden Sie immer einen Ringkerntransformator Separates Kabel (nicht enthalten) - Seite 13 WÄHLEN KABELABSCHNITT UND MAXIMALE LÄNGE VA-TRANSFORMATOR MENGE LAMPENTYP 2,5mm 4,0mm 6,0mm 10mm (12VAC) DVS050-TW 125m 200m 300m 500m DVS050-RGB 100m 150m 250m DVS050-WH 100m 167m 125m DVM050-RGB 250m 400m 600m 1000m 125m 200m 300m 500m DVM050-WH 133m 200m 333m 100m 150m 250m DVS100-TW...
-
Seite 14: Nachrüstung In Par56 Nische (Nur Vision Spectra 170Mm)
Nachrüstung in PAR56 Nische (nur Vision Spectra 170mm) -
Seite 15: Farbprogramme
Farbprogramme RGB-LAMPEN TW LAMPEN CANDLE LIGHT CANDLE LIGHT 2000K 2000K sehr warmweiß WARM WHITE 3000 K warmweiß WARM WHITE 3000K NEUTRAL WHITE 5000K neutralweiß NEUTRAL WHITE 5000K COLD WHITE 9500 K kaltweiß COLD WHITE 9500K CARIBEAN BLUE cyan BLUE-WHITE 13500K BLAU blau COOL BLUE... -
Seite 16: Synchronisierung & Farbwechsel (Nur Für Rgb- Und Tw-Lampen)
Synchronisierung & Farbwechsel (nur für RGB- und TW-Lampen) Manuelle Synchronisierung Schalten Sie die 12-VAC-Netzspannung ein und vergewissern Sie sich, dass alle Lampen leuchten. Schalten Sie die 12 VAC Netzspannung AUS und warten Sie mindestens 20 Sekunden ( (max. 60 Sek.) Einschalten und ausschalten ( (max. -
Seite 17: Color Locking (Nur Für Tw-Lampen)
Color Locking (nur für TW-Lampen) Auf Wunsch können TW-Lampen auf ein Farbprogramm Ihrer Wahl „festgelegt“ werden. Das heißt, die Lampe leuchtet nur noch in dieser bestimmten Farbe und es ist nicht mehr möglich, das Farbprogramm der Lampe zu ändern. Dieser Vorgang kann jederzeit durch „Entsperren“ des Farbprogramms rückgängig gemacht werden. -
Seite 18: Fehlerbehebung
Fehlerbehebung PROBLEM LÖSUNG 1. Schalten Sie die Lampen ein und wählen Sie das Farbprogramm Das Poollicht flackert Kaltweiß 2. Nehmen Sie die Lampe aus dem Wasser, schrauben Sie die Befestigungsmutter ab, Ziehen Sie die Dichtung und den schwarzen Kabelmantel zurück, damit Sie können die Messingkontakte im Anschlussblock erreichen (Anschlussblock nicht entfernen) 3. -
Seite 19: Konformitätserklärung
Konformitätserklärung Konformitätserklärungen zu diesem Produkt stehen zum Download unter zur Verfügung House of Duratech website: www.duratech.be VISION HEAT FLOW COVER LINK Driver Moonlight Hot Splash Inverter Tube VISION Spectra HEAT Sun Spring FLOW Cartridge Filter COVER Motor LINK Touch VISION... -
Seite 20: Kontaktinformationen
Kontaktinformationen Propulsion Systems bv Dooren 72 1785 Merchtem, Belgium Tel +32 2 461 02 53 www.duratech.be info@propulsionsystems.be Wir behalten uns das Recht vor, den Inhalt dieses Dokuments ganz oder teilweise ohne vorherige Ankündigung zu ändern...
