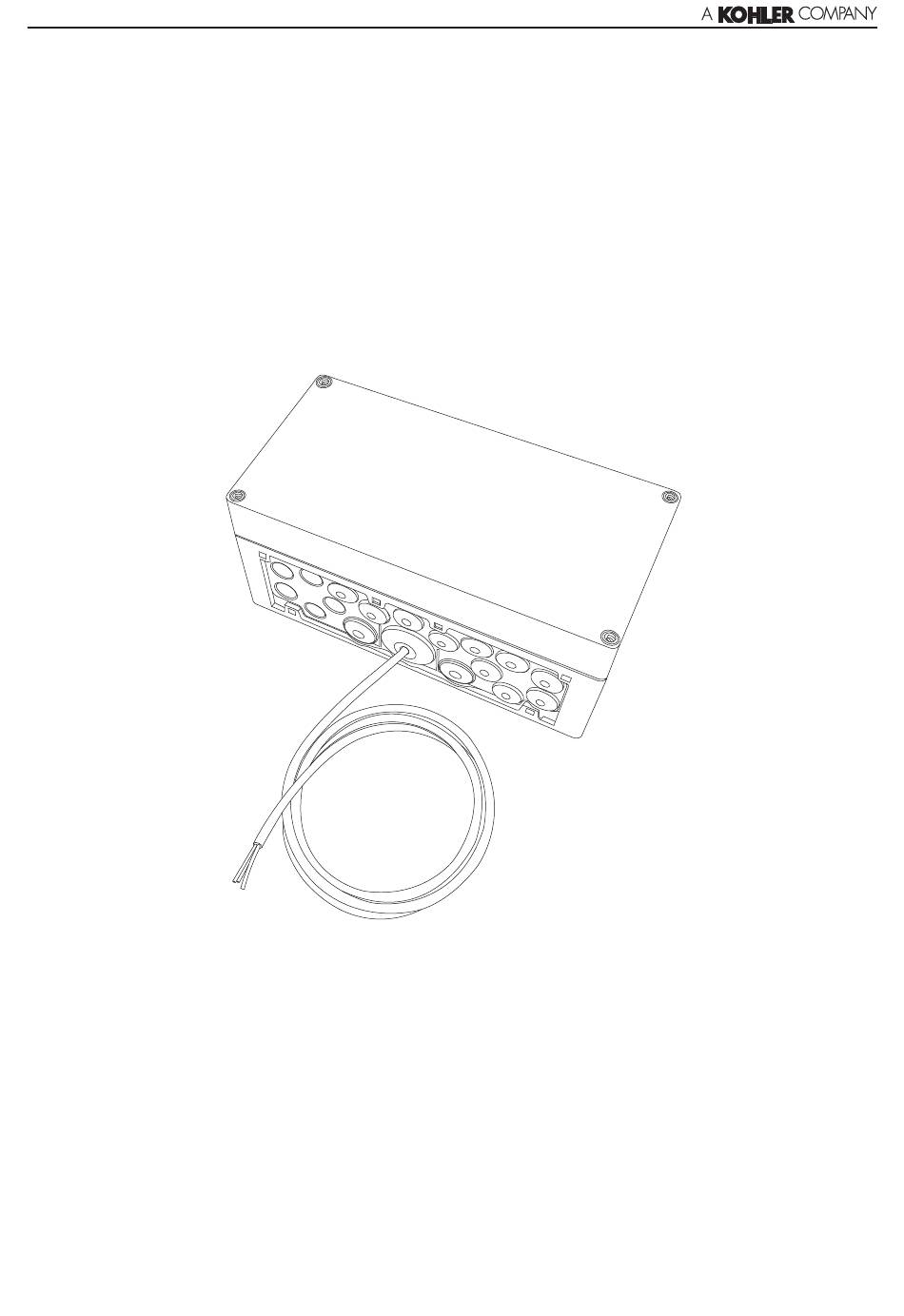

- Seite 1 Rada SV-V20 Stromversorgung mit Verteilung Produkthandbuch WICHTIGER HINWEIS! Dieses Produkthandbuch ist Eigentum des Kunden und muß für Wartungs- und Betriebszwecke beim Produkt verbleiben.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ......................4 Technische Daten ....................4 Sicherheitshinweise ....................5 Masszeichnung....................... 6 Montage des Gehäuses ..................7 Installationshinweise....................8 Netzanschluss ......................8 Anschluss der Verbraucher ..................9 Garantie & Kundendienst ................. Rückseite Wenn Sie bei der Installation oder beim Bedienen Ihres Rada Produktes Schwierigkeiten haben sollten, lesen Sie bitte gründlich das Produkthandbuch, bevor Sie unseren Kundendienst kontaktieren. -
Seite 4: Einführung
Einführung Die Rada SV-V20 ist eine Stromversorgung bestehend aus einem Netzteil 230 V AC / 5-7 V DC und einer Verteilerleiste für den Anschluss von maximal 20 Verbrauchern mit je maximal 1,25 W Leistungsaufnahme bei einer Spannungsversorgung von 6V DC. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Das Gerät darf nur nach einwandfreier und geprüfter Elektroinstallation in Betrieb genommen und nur in einwandfreiem Zustand betrieben werden! Die Sicherheit, Zuverlässigkeit und Leistung des Gerätes wird nur garantiert, wenn: - die Montage und Inbetriebnahme durch qualifiziertes Fachpersonal erfolgt ist - die elektrische Installation den einschlägigen VDE-Bestimmungen entspricht - das Gerät in Übereinstimmung mit dieser Betriebsanleitung verwendet wird Ergänzend zu dieser Betriebsanleitung gelten die allgemeingültigen, gesetzlichen... -
Seite 6: Masszeichnung
Maßzeichnung Alle Abmessungen in mm... -
Seite 7: Montage Des Gehäuses
Montage des Gehäuses Wichtige Hinweise! Die Stromversorgung muss an einem geeigenten Ort und gut zugänglich auf einer festen, ebenen Oberfläche montiert werden. Das Befestigungsmaterial für das Gehäuse ist nicht im Lieferumfang enthalten und muss bauseits gestellt werden. Zur Befestigung des Gehäuses auf einer festen, ebenen Oberfläche stehen insgesamt 4 Montagepunkte zur Verfügung. -
Seite 8: Installationshinweise
Allgemeine Installationshinweise • Die Installation und Verdrahtung darf nur von einer qualifizierten Elektrofachkraft unter Berücksichtigung der VDE-Richtlinie 0100 vorgenommen werden. Aktuelle DIN-, EN- und VDE-Richtlinien sind zu beachten. • Vor der Installation sollte bereits bauseits die maximale Kabellänge zwischen Stromversorgung und Verbrauchern bestimmt werden. Hierbei ist, unter Beachtung möglicher Störfelder, der kürzeste Weg zu wählen. -
Seite 9: Anschluss Der Verbraucher
Anschluss der Verbraucher Wichtiger Hinweis! Die Stromversorgung SV-V20 eignet sich nur für Duschelemente und UP- Kombinationen mit SPA1-Elektronik. 100 - 240 V AC 45-65 Hz rot = + 3x 1,5mm² schwarz = - Art.-Nr. 1399653 (5m) Art.-Nr. 1399654 (10m) 1...20 Stück... - Seite 10 Anschluss der Verbraucher Die Verteilerleiste ermöglicht den Anschluss von bis zu 20 Duschelementen oder Unterputzkombinationen, die mit der Rada SPA1-Elektronik augestattet sind. Wichtiger Hinweis! Für den Anschluss der Duschelemente bzw. Unterputzkombinationen dürfen ausschließlich die Rada Anschlusskabel mit Artikelnummer 1399653 mit einer Länge von 5 Metern oder Artikelnummer 1399654 mit einer Länge von 10 Metern, verwendet werden.
- Seite 11 Anschluss der Verbraucher Nummerierung der Klemmen auf der Oberseite der Verteilerleiste Markierung der “+” und “-” Klemmen an der Unterseite der Verteilerleiste...
- Seite 12 Anschluss der Verbraucher Um die Kabellitze in der Klemme zu befestigen, die Klemme mit einem Schlitz-Schraubendreher (2 mm) nach unten drücken, die Kabellitze bis zum Anschlag in die Klemme stecken und den Schraubendreher wieder entfernen. Durch vorsichtiges Ziehen an der Kabellitze prüfen, ob die Kabellitze fest in der Klemme sitzt.
- Seite 13 Notizen...
- Seite 14 Notizen...
-
Seite 16: Garantie & Kundendienst
Sie an einem beiderseitig vereinbarten Termin besucht. Kontakt Kundendienst: Telefon: 06103 - 980 40 Telefax: 06103 - 980 490 Rada Armaturen GmbH Rada ist ein eingetragener Markenname von Kohler Mira Limited. Daimlerstraße 6 © Alle Rechte vorbehalten. 63303 Dreieich Das Unternehmen behält sich das Recht vor, Produkte ohne Vorankündigung zu än-...
