PAW UV2-TW Bedienungsanleitungen

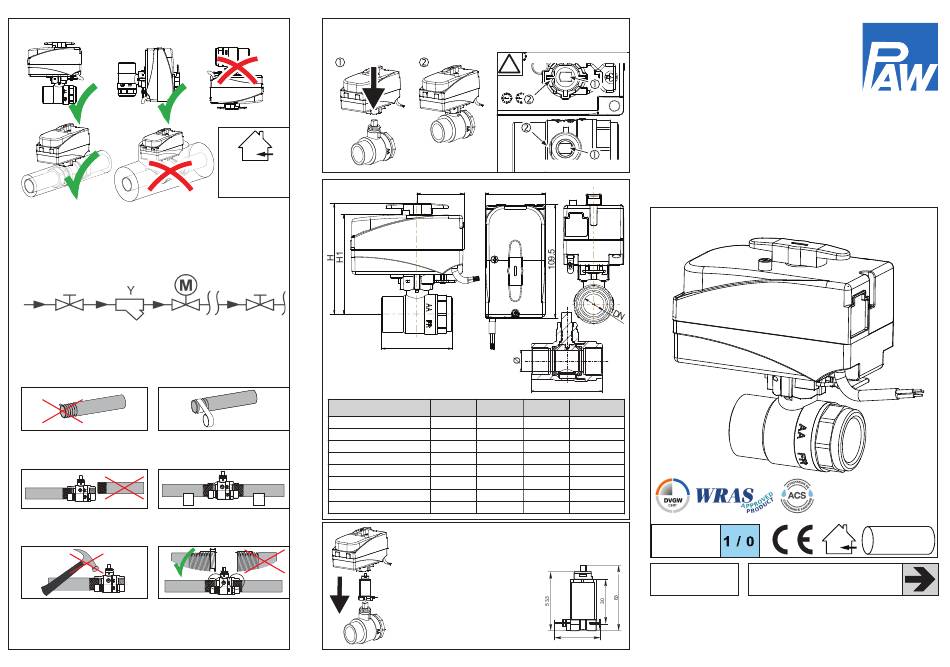

Einbaulagen
Stellantrieb darf nicht unten hängend unter dem Kugelhahn montiert werden.
Der Montageort muss frostsicher sein. Kugelhahn und Stellantrieb sollen
unbedingt von Chemikalien, Farben, Reinigungsmitteln, Lösungsmitteln und
ihren Dämpfen und von anderen Umwelteinflüssen geschützt werden.
Installationsempfehlung für EMV-Kugelhähne...
Fließrichtungs-Eingang
Um die optimale Betriebssicherheit zu erreichen, empfehlen wir die Anlage
vorher zu spülen und den Einbau eines entsprechenden Schmutzfängers,
(0,65 μm) vor jedem EMV-Ventil (siehe Installations-Schema).
Einbau des Kugelhahns
Stellen Sie sicher, dass die Gewinde
Nicht mehr als nötig Hanffasern oder
an den Rohrenden gut verarbeitet und Dichtungsband benutzen.
ohne Metallreste sind.
Anschlussrohre müssen koaxial und Anschlussrohre müssen unterstützt
ohne Verschiebungen eingelegt sein, um Verbiegungen zu vermeiden.
werden.
Schläge, Vibrationen und
Es muss gewährleistet sein, dass die
Spannungen auf dem Ventilkörper
Anschlussrohre nicht über
sind zu vermeiden, sonst können
Gewindeenden in die Ventilgehäuse
Dichtungen beschädigt werden.
eingedreht sind.
Einfacher und schneller Einbau
Einfacher und schneller Einbau des Stellantriebes mit einfachem Druck - CLIP-System
Nur für
Verwendung in
Innenräumen Abmessungen
Abmessungen (mm)
Rp
H
H1
Ø
S
Gewicht FF (kg)
Kvs (∆p=1 bar, 20 °C) (m
Stellantrieb
SCA
Adapter
Unterseite des Stellantriebes
!
Oberseite des Kugelhahns
45,3 58
S
S
DN 15 DN 20 DN 25 DN 32
1/2" 3/4" 1" 1 1/4"
104 107 112 117
107
94 97 102
15 20 25
62 68 81
0,61 0,72 0,91 1,05
/h) 100
3 20 45 60
9GN0 9GN0 9GN0 9GN0
Optional, separat bestellbar: SCA Adapter
SCA - Solar / Kühlungsadapter
einfache Montage mit CLIP-System
Medium Temperaturbereich:
min. -15 °C / max. +120 °C
(+160 °C kurzzeitig)
max. Drehmoment 5 Nm
Material: PPS
49
PAW UV2-TW
Elektromotor-Kugelhahn mit
integriertem Relais, 2-Punkt
Ansteuerung
32
86
2-Punkt-
Ansteuerung
Deutsch Bedienungsanleitungen
PAW GmbH & Co. KG,
Böcklerstraße 11, 31789 Hameln, Germany
Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98, Email: info@paw.eu
995635x1-mub-de - V03 - 2019/10
PN 10, ΔP<6 bar
+55°C..
+2..110°C
0°C
