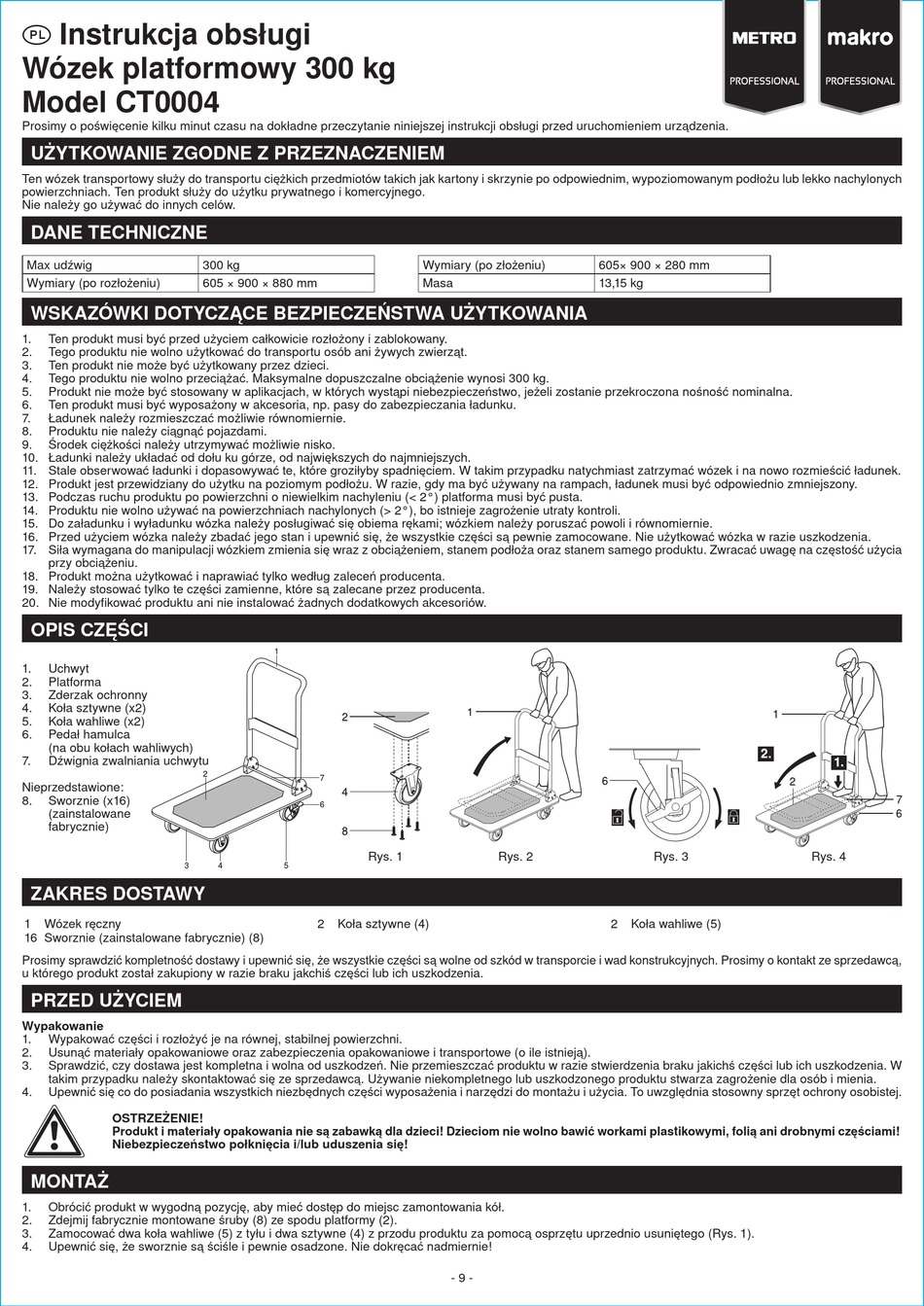

P Instrukcja obsługi
Wózek platformowy 300 kg
Model CT0004
Prosimy o poświęcenie kilku minut czasu na dokładne przeczytanie niniejszej instrukcji obsługi przed uruchomieniem urządzenia.
UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM
Ten wózek transportowy służy do transportu ciężkich przedmiotów takich jak kartony i skrzynie po odpowiednim, wypoziomowanym podłożu lub lekko nachylonych
powierzchniach. Ten produkt służy do użytku prywatnego i komercyjnego.
Nie należy go używać do innych celów.
DANE TECHNICZNE
Max udźwig
Wymiary (po rozłożeniu)
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
1. Ten produkt musi być przed użyciem całkowicie rozłożony i zablokowany.
2. Tego produktu nie wolno użytkować do transportu osób ani żywych zwierząt.
3. Ten produkt nie może być użytkowany przez dzieci.
4. Tego produktu nie wolno przeciążać. Maksymalne dopuszczalne obciążenie wynosi 300 kg.
5. Produkt nie może być stosowany w aplikacjach, w których wystąpi niebezpieczeństwo, jeżeli zostanie przekroczona nośność nominalna.
6. Ten produkt musi być wyposażony w akcesoria, np. pasy do zabezpieczania ładunku.
7. Ładunek należy rozmieszczać możliwie równomiernie.
8. Produktu nie należy ciągnąć pojazdami.
9. Środek ciężkości należy utrzymywać możliwie nisko.
10. Ładunki należy układać od dołu ku górze, od największych do najmniejszych.
11. Stale obserwować ładunki i dopasowywać te, które groziłyby spadnięciem. W takim przypadku natychmiast zatrzymać wózek i na nowo rozmieścić ładunek.
12. Produkt jest przewidziany do użytku na poziomym podłożu. W razie, gdy ma być używany na rampach, ładunek musi być odpowiednio zmniejszony.
13. Podczas ruchu produktu po powierzchni o niewielkim nachyleniu (< 2°) platforma musi być pusta.
14. Produktu nie wolno używać na powierzchniach nachylonych (> 2°), bo istnieje zagrożenie utraty kontroli.
15. Do załadunku i wyładunku wózka należy posługiwać się obiema rękami; wózkiem należy poruszać powoli i równomiernie.
16. Przed użyciem wózka należy zbadać jego stan i upewnić się, że wszystkie części są pewnie zamocowane. Nie użytkować wózka w razie uszkodzenia.
17. Siła wymagana do manipulacji wózkiem zmienia się wraz z obciążeniem, stanem podłoża oraz stanem samego produktu. Zwracać uwagę na częstość użycia
przy obciążeniu.
18. Produkt można użytkować i naprawiać tylko według zaleceń producenta.
19. Należy stosować tylko te części zamienne, które są zalecane przez producenta.
20. Nie modyfikować produktu ani nie instalować żadnych dodatkowych akcesoriów.
OPIS CZĘŚCI
1. Uchwyt
2. Platforma
3. Zderzak ochronny
4. Koła sztywne (x2)
5. Koła wahliwe (x2)
6. Pedał hamulca
(na obu kołach wahliwych)
7. Dźwignia zwalniania uchwytu
Nieprzedstawione:
8. Sworznie (x16)
(zainstalowane
fabrycznie)
ZAKRES DOSTAWY
1 Wózek ręczny
16 Sworznie (zainstalowane fabrycznie) (8)
Prosimy sprawdzić kompletność dostawy i upewnić się, że wszystkie części są wolne od szkód w transporcie i wad konstrukcyjnych. Prosimy o kontakt ze sprzedawcą,
u którego produkt został zakupiony w razie braku jakchiś części lub ich uszkodzenia.
PRZED UŻYCIEM
Wypakowanie
1. Wypakować części i rozłożyć je na równej, stabilnej powierzchni.
2. Usunąć materiały opakowaniowe oraz zabezpieczenia opakowaniowe i transportowe (o ile istnieją).
3. Sprawdzić, czy dostawa jest kompletna i wolna od uszkodzeń. Nie przemieszczać produktu w razie stwierdzenia braku jakichś części lub ich uszkodzenia. W
takim przypadku należy skontaktować się ze sprzedawcą. Używanie niekompletnego lub uszkodzonego produktu stwarza zagrożenie dla osób i mienia.
4. Upewnić się co do posiadania wszystkich niezbędnych części wyposażenia i narzędzi do montażu i użycia. To uwzględnia stosowny sprzęt ochrony osobistej.
OSTRZEŻENIE!
Produkt i materiały opakowania nie są zabawką dla dzieci! Dzieciom nie wolno bawić workami plastikowymi, folią ani drobnymi częściami!
Niebezpieczeństwo połknięcia i/lub uduszenia się!
MONTAŻ
1. Obrócić produkt w wygodną pozycję, aby mieć dostęp do miejsc zamontowania kół.
2. Zdejmij fabrycznie montowane śruby (8) ze spodu platformy (2).
3. Zamocować dwa koła wahliwe (5) z tyłu i dwa sztywne (4) z przodu produktu za pomocą osprzętu uprzednio usuniętego (Rys. 1).
4. Upewnić się, że sworznie są ściśle i pewnie osadzone. Nie dokręcać nadmiernie!
300 kg
605 × 900 × 880 mm
Rys. 1
2 Koła sztywne (4)
Wymiary (po złożeniu)
Masa
Rys. 2
- 9 -
605× 900 × 280 mm
13,15 kg
Rys. 3
2 Koła wahliwe (5)
Rys. 4
