Irradio VDP-IR7000HDW Benutzerhandbuch Seite 5

12
13

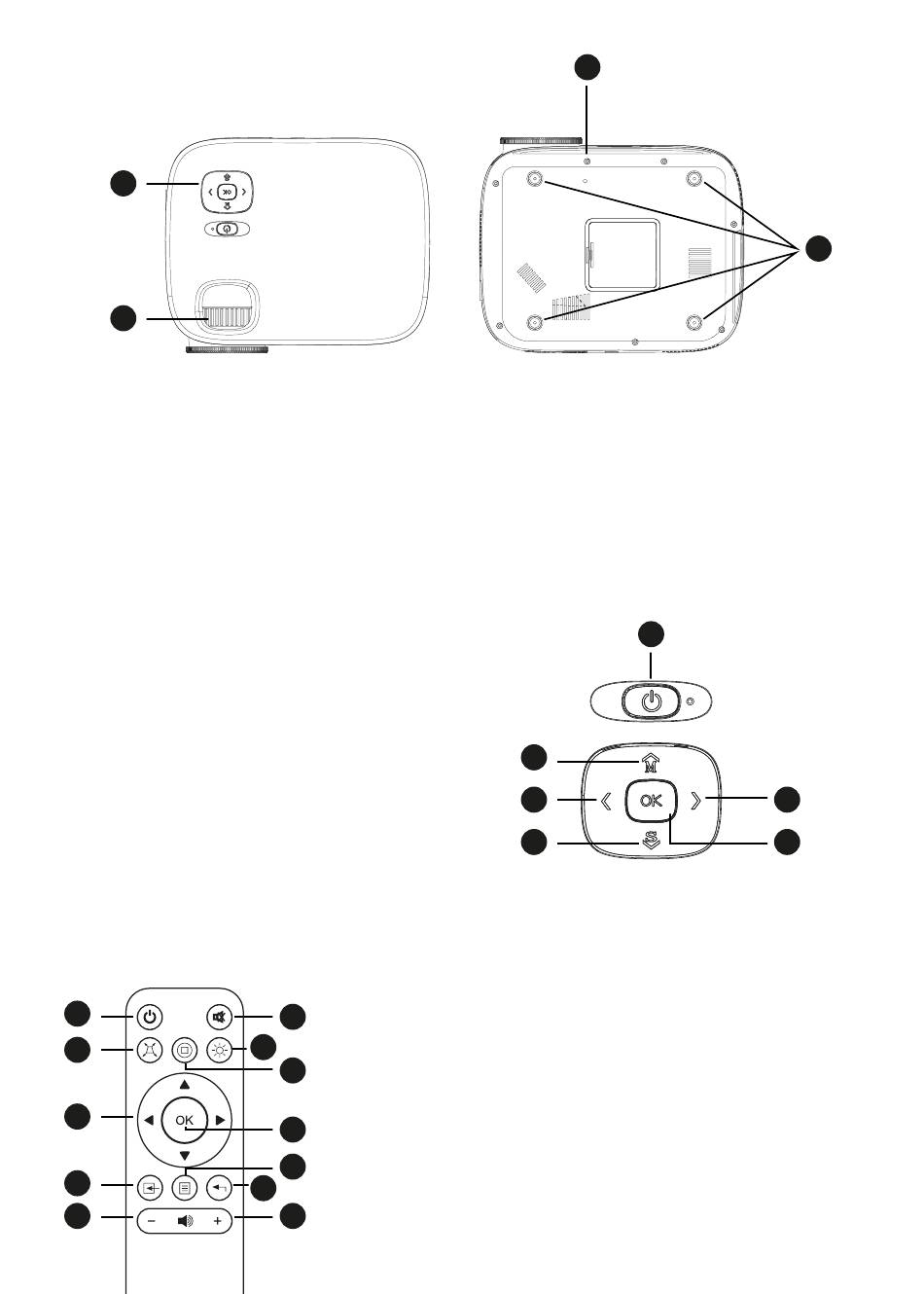

1. Lente
2. Ricevitore IR del telecomando
3. Altoparlante interno
4. Ricevitore IR del telecomando
5. Griglia antipolvere di raffreddamento
6. Ingresso AV analogico
7. Uscita cuffie
8. Ingresso HDMI 1
Tastierino di comando
16. Accensione/spegnimento / Back
17. Menu / Tasto su
18. Volume - / Tasto sinistra
19. Selezione ingresso / Tasto giu
20. Volume + / Tasto destra
21. Tasto OK
Telecomando
1
3
6
9
11
2
1. Accensione / Spegnimento
4
5
2. Mute (Silenziamento audio)
3. Keystone
4. Bluetooth
7
5. Home / Play
8
6. Tasti navigazione menu
10
12
14
9. Ingresso HDMI 2
10. Porte USB
11. Connettore di alimentazione
12. Tastierino di comando
13. Ghiera per la messa a fuoco
14. Foro per perno di supporto
15. Piedini di appoggio e fori per staffa
17
18
19
4
15
16
20
21
7. Tasto OK
8. Menu / menu precedente
9. Selezione sorgente
10. Uscita menu
11. Volume -
12. Volume +
