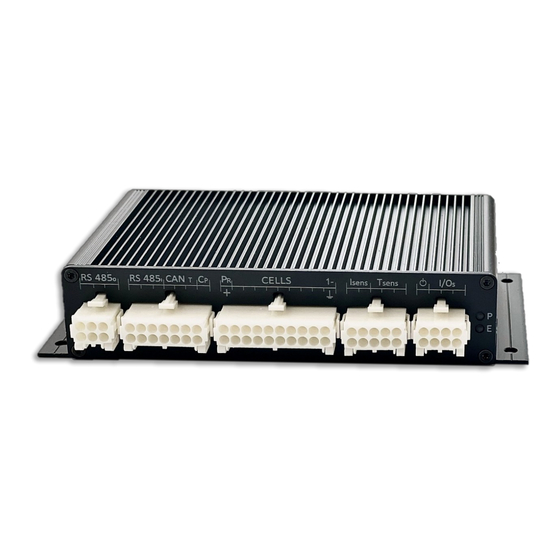

REC 2Q BMS Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

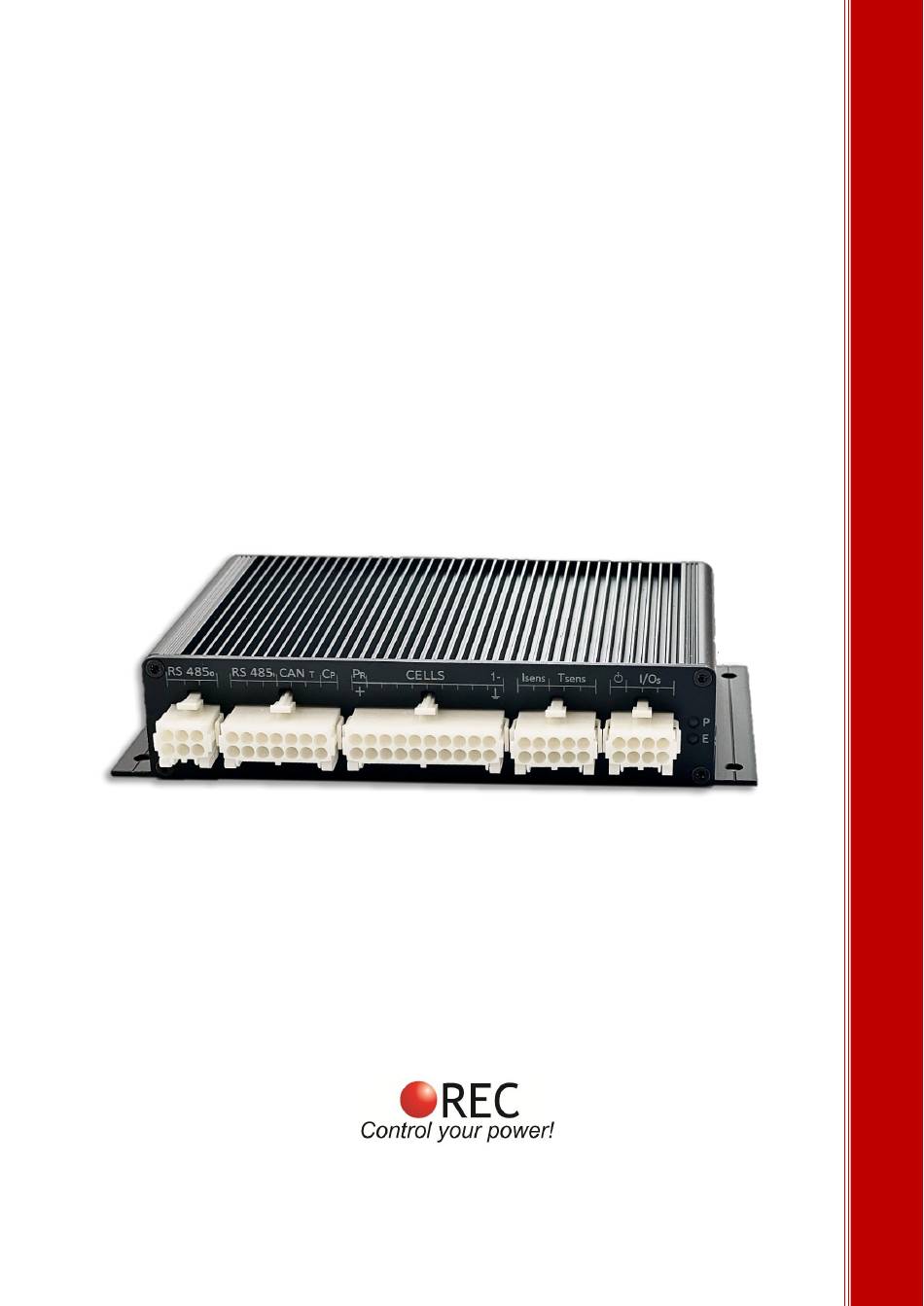

BATTERIE-MANAGEMENT-SYSTEM
REC 2Q BMS
Freigabe Juni 17, 2023
Novi trg 9, 6230 Postojna, Slowenien
Alle Informationen in diesem Dokument unterliegen dem Urheberrecht und anderen geistigen Eigentumsrechten von
REC d.o.o. und seinen Lizenzgebern. Das Material darf ohne vorherige schriftliche Genehmigung von REC d.o.o. oder
seinen Lizenzgebern weder ganz noch teilweise verändert, reproduziert oder kopiert werden. REC d.o.o., 2022.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für REC 2Q BMS

  • Seite 1 Alle Informationen in diesem Dokument unterliegen dem Urheberrecht und anderen geistigen Eigentumsrechten von REC d.o.o. und seinen Lizenzgebern. Das Material darf ohne vorherige schriftliche Genehmigung von REC d.o.o. oder seinen Lizenzgebern weder ganz noch teilweise verändert, reproduziert oder kopiert werden. REC d.o.o., 2022.
  • Seite 2 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com E-Mail: info@rec-bms.com; www.rec-bms.com REC 2Q BMS Merkmale: robuste und kleine Bauweise 5-16 Zellen Anschlüsse (14 - 68 V System) bis zu 4 digitale Temperatursensoren DS18B20 Einzelzellspannungsmessung (0,1 - 5,0 V, Auflösung 1 mV) Einzelzelle - Unter-/Überspannungsschutz...

  • Seite 3: Inhaltsverzeichnis

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com INDEX: INDEX................................2 Allgemeine Beschreibung der BMS-Einheit....................4 Hardware-Parameter:..........................5 Standard-Software-Parameter:.........................6 System-Übersicht............................7 BMS-Einheit Funktionsübersicht ......................8 Einstellung der Anzahl der Zellen und der RS-485-Adresse: ..............12 BMS-Zellenanschluss ..........................13 BMS-Einheit Stromversorgung .......................15 Parallele Zellenverbindung ........................16 Anweisungen zum Anschluss der BMS-Einheit: ..................17 RS-485 Kommunikation ..........................18...
  • Seite 4 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com 17. Juni 2023...

  • Seite 5: Allgemeine Beschreibung Der Bms-Einheit

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Allgemeine Beschreibung der BMS Einheit: Das Batteriemanagementsystem (BMS) überwacht und steuert jede Zelle im Akkupack durch Messung ihrer Parameter. Die Kapazität des Akkupacks ist von Zelle zu Zelle unterschiedlich und steigt mit der Anzahl der Lade-/Entladezyklen.

  • Seite 6: Hardware-Parameter

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Hardware Parameter: Tabelle 1: BMS-Hardwareparameter. PARAMETER WERT UNIT BMS maximale Packungsspannung 68.0 BMS-Mindestpackungsspannung BMS-Mindestpackungsspannung (HW UVP)* BMS-Zellspannungsbereich 0,0 bis 5,0 Shunt-Gleichtakt-Eingangsspannungsintervall -0,3 bis 3,0 (Shunt+, Shunt -) zur Zelle 1 negativ...

  • Seite 7: Standard-Software-Parameter

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Standard-Software Parameter: Tabelle 2: Standardeinstellungen der BMS-Parameter*. PARMETER WERT UNIT Chemie 3 (LiFePO ) n.a. Kapazität Startspannung ausgleichen 3.45 Saldo-Endspannung 3.58 Zellenüberspannungsabschaltung pro Zelle 3.85 Hysterese der Überspannungsabschaltung pro Zelle 0.25 Zellen-Ladeschlussspannung 3.58...

  • Seite 8: Systemüberblick

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com System Überblick: Abbildung 1: Systemübersicht. 17. Juni 2023...

  • Seite 9: Bms Unit Functional Überblick

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS Unit Functional Überblick: Abbildung 2: Funktionsübersicht der BMS-Einheit. 17. Juni 2023...
  • Seite 10 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS-Verbindungen: Abbildung 3: Beschreibung der BMS-Anschlüsse. Tabelle 3: Beschreibung der Pins des RS-485-Kommunikationsausgangssteckers Stif Verbindung Beschreibung Stec RS-485 B-Ausgang Signal B aus RS-485 A Ausgang Signal A aus BMS Freigabe Ausgang von...
  • Seite 11 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com +5V Versorgung AGND.* RS-485 KABELSCHIRM SCHIRM EIN RS-485 GND RS-485 Spannungsversorgung RS-485 +5V RS-485 +5 V Spannungsversorgung * Galvanisch getrennte CAN-Kommunikation wird auf Wunsch nachgerüstet. 17. Juni 2023...
  • Seite 12 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com 17. Juni 2023...
  • Seite 13 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Tabelle 5: Beschreibung der Pins für Stromversorgung, Zellenmessung und Vorladeanschluss. Stif Verbindung Beschreibung Stec ZELLE 1- Zelle 1 negativ (PACK -) ZELLE 2+ Zelle 2 positiv ZELLE 4+ Zelle 4 positiv...
  • Seite 14 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Tabelle 7: Beschreibung der Pins des Remote ON/OFF und des I/O-Anschlusses. Stif Verbindung Beschreibung Stecker OPTOCOUPLER Optokoppler 1 Emitter (negativ) 1 EMITTER OPTOCOUPLER Optokoppler 2 Emitter (negativ) 2 EMITTER OPTO-RELAY Opto-Relais-Ausgangssignal...

  • Seite 15: Einstellung Der Anzahl Der Zellen Und Der Rs-485-Adresse

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Einstellen der Anzahl der Zellen und der RS-485 Adresse: Vor dem Einschalten des Geräts muss der Endbenutzer die korrekte Anzahl der Zellen einstellen, die an das Gerät angeschlossen werden sollen, und wenn mehrere BMS-Geräte verwendet werden, muss auch eine eindeutige Adresse für jedes Gerät eingestellt werden, um Datenkollisionen auf dem RS-485-...

  • Seite 16: Bms-Zellenanschluss

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Tabelle 9: BMS-Adresse ADDR-Einstellungen. Auswahl Einstellung Adresse 0 (ERROR 6) Adresse 1 Adresse 2 Adresse 3 Adresse 4 Adresse 5 Anschrift 6 Adresse 7 Adresse 8 Anschrift 9 Anschrift 10 Anschrift 11...
  • Seite 17 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS Unit Power Versorgung: Die BMS-Einheit wird immer über die Anschlüsse PACK + und PACK - versorgt. Eine zusätzliche Verbindung von der positiven Spannung des Akkupacks (Pack +) und der negativen Spannung des Akkupacks (Pack -) sollte an die Pins 20 und 11 angeschlossen werden.

  • Seite 18: Parallele Zellenverbindung

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Parallele Zelle Verbindung: Die Kapazität des Akkupacks kann auf zwei Arten erhöht werden. Durch Hinzufügen eines parallelen Strangs mit denselben Zellen unter Verwendung einer BMS-Master-Einheit und mehrerer 2Q-BMS in Slave-Konfiguration oder durch Parallelisierung auf der Ebene der Zellverbindungen. Die Master-Slave- Konfiguration macht das System redundanter, aber auch teurer und sperriger.

  • Seite 19: Anschluss Der Bms-Einheit Anweisungen

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Anschluss der BMS-Einheit Anweisungen: Schließen Sie das BMS-Gerät in der in Abb. 9 beschriebenen Reihenfolge an das System an. Es ist wichtig, alle BMS-Funktionen durch Ausschalten des Freigabeschalters zu deaktivieren, bevor irgendwelche Stecker eingesteckt werden.
  • Seite 20 AGND +5V an AGND 2Q BMS verwendet zwei Ports für die RS-485-Kommunikation. Beide können in einer einzigen Verbindung verwendet werden - Stand-Alone-Version, während im Falle einer Master-Slave-Konfiguration einer als Eingang und der andere als Ausgang verwendet wird. Der Master kann den Slave auch über RS-485 +5 V ENABLE einschalten, indem er die 5 V auf diesen Bus legt.
  • Seite 21 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Bitrate: 56k • Datenbits: 8 • Stoppbits: 1 • Parität: Keine • Modus: Asynchron • Little-Endian-Format, wenn ein Array gesendet wird • 17. Juni 2023...
  • Seite 22 Tabelle 10: RS-485-Befehlssatz. ANLEITUNG BESCHREIBUNG BMS ANTWORT EINSTELLINTERVAL *IDN? Identifizierung Antwort " REC-BMS 2Q " Nur lesen ALLGEMEINE ANWEISUNGEN FÜR ARRAYS Die erste Antwort ist 28 - wie viele Byte Daten werden gesendet und dann folgt die Datennachricht als 7 Float-...
  • Seite 23 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Format Die erste Antwort ist 4 - wie viele Byte Daten werden gesendet und dann folgt die Fehlernummern- ERRO? Datennachricht als 4 Byte Werte: Nur lesen Beschreibungsfeld ERRO [0] = 0 - kein Fehler, 1 - Fehler ERRO [1] = BMS-Gerät...
  • Seite 24 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com ERRO [3] = Nummer der Zelle, des Temperatursensors, bei dem der Fehler aufgetreten ANWEISUNGEN ZUR SPANNUNGSEINSTELLUNG BVOL? oder Saldo-Endspannung Gibt die Spannung als 2,5 bis 4,30 V BVOL x.xx Fließkomma zurück [V]...
  • Seite 25 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com CAPA? oder Kapazität des Akkupacks Gibt die Kapazität als Fließkomma 1,0 bis 5000,0 Ah CAPA x.xxx zurück [Ah] CHEM? oder Zellchemie Gibt vorzeichenlosen Char-Wert 1 bis 7 CHEM xx zurück ANWEISUNGEN FÜR SOZ-EINSTELLUNGEN...
  • Seite 26 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com CHRG? Konfiguration der Gibt den vorzeichenlosen Char- 0 bis 12 Tabelle 10 oder Systemverbindung Wert 0 - 12 zurück (Standardwert CHRG x Gibt einen Fließkommawert von CHAC? oder Ladungskoeffizient (0-3C) 0,01 bis 3,0 CHAC x.xxx...
  • Seite 27 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Gibt eine Zeichenkette FUSE? Datum und Uhrzeit der "DD:MM:YYY,HH h" zurück. ersten Verwendung Legt das Datum der ersten FUSE1 Erste Verwendung Verwendung des BMS anhand des aktuellen RTC-Datums fest Gibt eine Zeichenkette "TT:MM:JJJ,...
  • Seite 28 Link zur Videoanleitung für die Änderung der Einstellungen: REC-Einstellungen ändern - YouTube Link zur Videoanleitung für das Firmware-Update: REC Firmware Update Verfahren - YouTube REC Wi-Fi Modul Update und REC BMS Firmware Update mit REC Wi-Fi Modul - YouTube 17. Juni 2023...

  • Seite 29: Can-Kommunikation

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com CAN Kommunikation: Für die Kommunikation mit dem System wird CAN-Kommunikation verwendet. Es gibt acht im BMS vorprogrammierte ESS-Hybrid-Wechselrichterprotokolle und drei CAN-unterstützte Ladegeräte. Die Auswahl der ESS/Ladegeräte erfolgt über den RS-485-Befehl CHRG. Nach der Änderung des Protokolls muss der Benutzer auch die CAN-Bitrate mit dem RS-485-Befehl CANS auswählen, der mit dem Neustart...
  • Seite 30 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com 250k 500k 17. Juni 2023...
  • Seite 31 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Beispiele: 250k mit Standard 11-Bit ID, CANS 2 senden. 500k mit erweiterter 29-Bit ID, CANS 131 senden. Der CAN-Bus sollte an jedem Ende der Daisy-Chain-Verbindung abgeschlossen werden. Schließen Sie die Pins 2 und 9 kurz, um eine 120-Ohm-Terminierung innerhalb des BMS zu ermöglichen.
  • Seite 32 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Tabelle 14: Beschreibung der CAN-Nachrichtenstruktur für ID=0x032, dlc=8. Byte Beschreibung Zellentemperatursensor 1 Gezeichnetes -127 bis 127 LSB = 1° C Zeichen Zellentemperatursensor 2 Gezeichnetes -127 bis 127 LSB = 1° C...

  • Seite 33: Victron

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Tabelle 18: Beschreibung der CAN-Nachrichtenstruktur für ID=0x036, dlc=8. Byte Beschreibung Zelle 13 Spannung high byte Ganzzahl ohne 0-65535, LSB = 1 mV Zelle 13 Spannung niedrig Byte Vorzeichen Zelle 14 Spannung high byte...
  • Seite 34 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com 11-Bit-Sende-ID-Kennungen: 0x351, 0x355, 0x356, 0x359, 0x35C und 0x35E CANS-Bitrate/ID ist standardmäßig auf 3 eingestellt. Der Benutzer kann die gewünschte CANS einstellen. CAN-Nachrichten werden alle 200 ms gesendet. 17. Juni 2023...
  • Seite 35 CANS einstellen. CAN-Nachrichten werden alle 100 ms gesendet. Benutzerdefiniert Wenn ein benutzerdefiniertes CAN-Protokoll erforderlich ist, kann das REC-Team es als CUSTOM-Protokoll implementieren, das als CHRG = 12 eingestellt ist. CANF kann auf die gewünschte Bitrate und ID-Länge geändert werden.

  • Seite 36: Bms-Einheit Startverfahren

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS Unit Start Verfahren: Wenn das BMS eingeschaltet wird, beginnt es mit dem Testverfahren. Das BMS prüft, ob der Benutzer versucht, eine neue Firmware hochzuladen. Nach der Zeitüberschreitung leuchtet die ROTE Fehler-LED auf, um den Testvorgang des Systems zu signalisieren.
  • Seite 37 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Die Zellspannungen werden jede Sekunde gemessen. Die Zellmessung erfolgt mit 16-Bit 4 ms Zellmessung durch Sigma Delta ADC. Jede Zellenspannung wird nach der Ausgleichssicherung gemessen. Falls die Sicherung durchbrennt, meldet das BMS den Fehler 10 oder 15, um den Benutzer zu informieren.
  • Seite 38 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com 17. Juni 2023...

  • Seite 39: Bms Cell Balancing

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS Cell Balancing: Die Zellen werden passiv ausgeglichen, indem jede Zelle über einen 4,0 Ω-Leistungswiderstand entladen wird. Da die Ausgleichswiderstände Wärme ableiten, wird eine zusätzliche Temperaturmessung innerhalb des Gehäuses der BMS-Einheit durchgeführt, um eine Überhitzung der integrierten Schaltkreise zu verhindern.

  • Seite 40: Bms Current Messung

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS Current Messung: Es wird nur ein Low-Side-Präzisions-Shunt-Widerstand für die Strommessung verwendet. Schließen Sie den Shunt so nah wie möglich an den negativen Stromanschluss der Batterie an (Zelle 1). Sicherungen oder manuelle DC-Schalter sollten auf der Systemseite des Shunts angebracht werden. Die Systemsicherung kann auch im Systemplus - vor dem Schütz - platziert werden.

  • Seite 41: Akkupack Soc/Soh Bestimmung

    IOJA x.xxxx geändert oder aus dem Dropdown-Menü auf der Registerkarte Einstellungen des REC Wi-Fi-Moduls ausgewählt werden kann. Der Offset kann mit der Anweisung IOFF x.xx korrigiert werden. Nicht aufgeführte Shunt-Koeffizienten sollten manuell eingegeben werden. Der Strom wird anhand des Spannungsabfalls am Shunt-Widerstand berechnet.
  • Seite 42 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Die Kommunikation zwischen dem REC-BMS und dem System wird über den CAN-Bus hergestellt. Alle Parameter, die das Lade-/Entladeverhalten steuern, werden vom BMS berechnet und bei jedem Messzyklus an das System übertragen.

  • Seite 43: Maximaler Zellausgleichsspannungskoeffizient (Cfvc)

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Abbildung 12: Anschlussschema für externes Melderelais mit Spule mit Nennspannung Vcc. Abbildung 13: Ladediagramm. Maximaler Zellausgleichsspannungskoeffizient (CFVC): Der Koeffizient CFVC (Maximum Cell Float Voltage Coefficient) wurde in den Ladealgorithmus aufgenommen, um eine Änderung der Zellen-Float-Spannung nach der Vollladung zu ermöglichen. Er kann zwischen 0,0 und 1,0 der Ladeschluss-Hysterese CHIS eingestellt werden.
  • Seite 44 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com MPPTs direkt, ohne dass der Akkupack unter die Ladeschluss-Hysterese CHIS und die Ladeschluss-SOC- Hysterese SOCH entladen wird. Wenn CFVC auf 0,0 gesetzt ist, wird der Ladestrom auf 0,0 A gesetzt, bis die Ladeschluss-Hysterese CHIS und die Ladeschluss-SOC-Hysterese SOCH erreicht sind.

  • Seite 45: Evse-Steuerung Pilotanschluss

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Abbildung 14: Entladediagramm. EVSE-Steuerung Pilot Anschluss Das BMS 2Q bietet eine zweiadrige Steuerung des Control Pilot (CP) Anschlusses. CP und AGND sollten mit dem BMS verbunden werden. BMS steuert den maximalen AC-Ladestrom, wenn ein Ladegerät durch ein CHRG (Tc Charger, Zivan...) eingestellt ist.

  • Seite 46: Digitale Ausgänge

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Digitale Ausgänge BMS 2Q bietet zwei digitale Ausgänge - OPTOCOUPLER 1 und OPTOCOUPLER 2. Beide verwenden Darlington-NPN-Transistor-Optokoppler und verfügen über einen Überspannungsschutz mit SMBJ58A, einen Rückspannungsschutz mit BAT46WH-Diode und einen Überstromschutz mit einer rücksetzbaren 160-mA-Sicherung.

  • Seite 47: Opto-Relais Ausgang

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Abbildung 17: Konfiguration des digitalen Ausgangs auf der Registerkarte Aufgabe - Wi-Fi-Modul. Opto-Relais Ausgang Ein Opto-Relais-Ausgang wird anstelle eines normalen mechanischen Relais zur Ansteuerung des Schützes verwendet. Das Opto-Relais verhindert das Verschweißen von DC-Signalkontakten bei der Implementierung eines mechanischen Relais.
  • Seite 48 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com CAHARGE OUT), der mit der Systemseite des Schützes verbunden werden sollte. Nach Ablauf der eingestellten Vorladezeit (Vorladezeiteinstellung PRCT) wird das Schütz eingeschaltet. Der Benutzer sollte stets die Wirksamkeit des Vorladestromkreises und der Zeiteinstellung durch Messung der Systemspannung ohne das Schütz überprüfen.
  • Seite 49 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Abbildung 20: BMS mit einem externen Vorladegerät V3.0-Anschluss, der die Stromversorgung des Geräts steuert. 17. Juni 2023...

  • Seite 50: Systemfehleranzeige

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Systemfehler Anzeige: Systemfehler werden mit der roten Fehler-LED durch die Anzahl der Blinksignale angezeigt, gefolgt von einem längeren AUS-Zustand. Jeder Algorithmus zur Auslösung einer Fehlernummer hat eine normale Verzögerungszeit von 3 Messzyklen mit erkanntem/gemessenem Fehler - 3 x 1,25 s, bevor der Fehler ausgelöst wird.
  • Seite 51 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com schaltung -> 2°C). 17. Juni 2023...
  • Seite 52 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Aufgrund eines umfangreichen BMS-Temperatur ist zu Zellausgleichs/Hardwarefehlers hoch - interner Fehler stieg die BMS-Temperatur über die (BMS- obere Grenze (BMTH- • Warten Sie, bis das BMS Übertemperaturabscha Temperaturhysterese). abgekühlt ist. ltung TBAL - BMS- Der Ladevorgang ist aktiviert, der Übertemperaturabscha...
  • Seite 53 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Wenn das Hauptrelais geöffnet wird und der Strom nicht Null • Starten Sie das BMS- Das Hauptrelais hat oder positiv ist, meldet das BMS Gerät neu. Wenn einen Kurzschluss. den Fehler 11.
  • Seite 54 Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Der Batteriestrom liegt über dem Lade-/Entladestrom > eingestellten Grenzwert. Der • Warten Sie, bis das 1,2 x Lade- maximal zulässige Lade- BMS/System den /Entladestrom /Entladestrom, der an den Batteriestrom Maximalgrenze MAXC, Wechselrichter gesendet wird, ist reduziert.

  • Seite 55: Bms-Einheit Abmessungen

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com BMS-Einheit Abmessungen: Abbildung 21: Abmessungen des BMS. 17. Juni 2023...

  • Seite 56: Kabelbaum

    Novi trg 9, 6230 Postojna, Slowenien mail: info@rec-bms.com; www.rec-bms.com Verkabelung Kabelbaum: Ein vorgefertigter 2Q-BMS-Kabelbaumsatz ist erhältlich: RS-485 im Stecker (CAN-Anschluss mit 5-poligem Rundstecker 0,5 m + Terminierung) • Zelle, Netzteil und Vorladestecker (1 m, alle mit Kabelbeschriftung) • Strom- und Temperatursensorstecker (Stromsensor 2 m, einzelner Temperatursensor 2 m) •...
