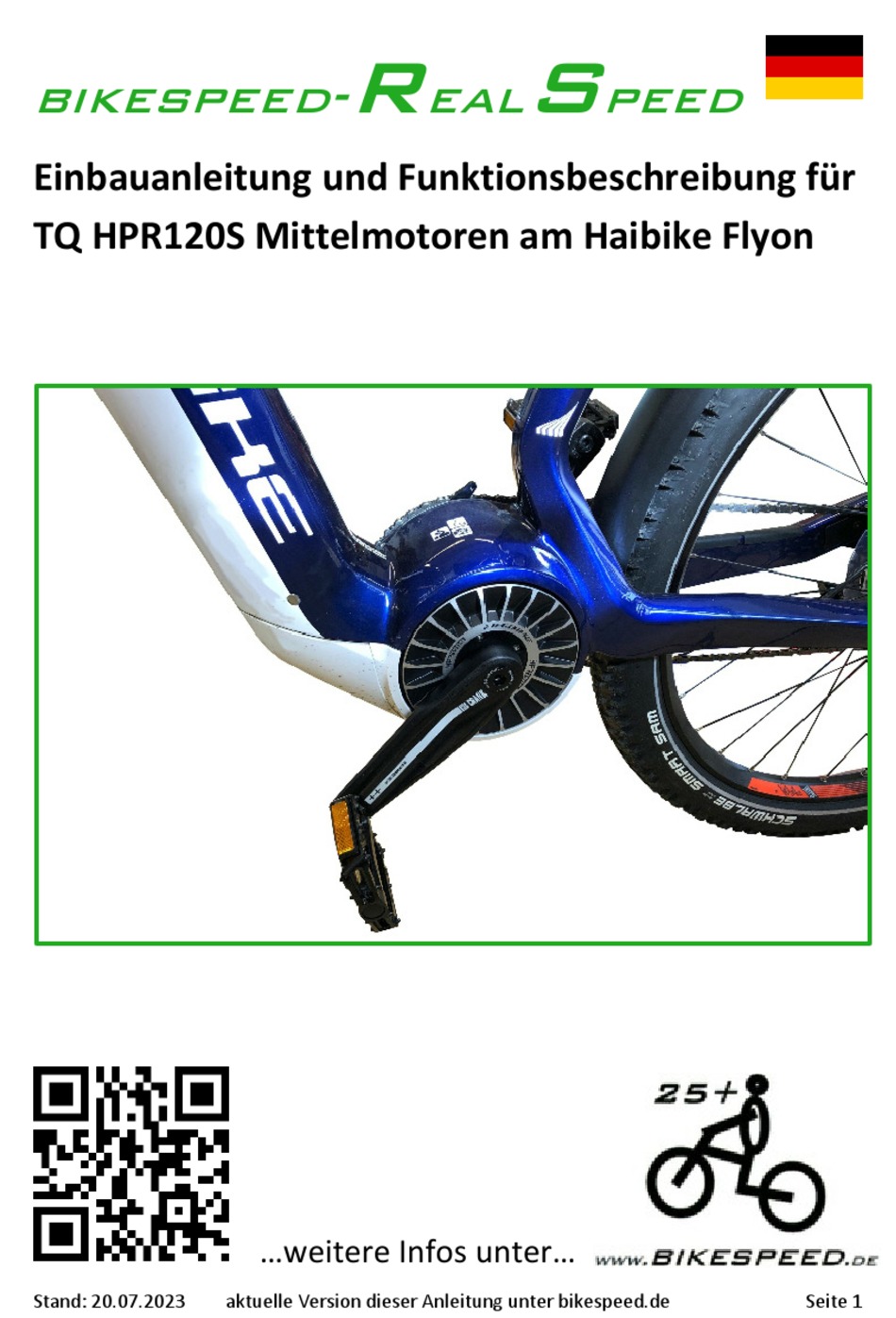

- Seite 1 Einbauanleitung und Funktionsbeschreibung für TQ HPR120S Mittelmotoren am Haibike Flyon …weitere Infos unter… Stand: 20.07.2023 aktuelle Version dieser Anleitung unter bikespeed.de Seite 1...
-
Seite 2: Produktbeschreibung
Homepage (https://www.bikespeed.de). Wenn Sie sich unsicher sind, können Sie uns auch gerne kontaktieren. Produktbeschreibung Beim bikespeed-RS handelt es sich um einen einfachen und kompakten Bausatz zum Umgehen der Geschwindigkeitsbegrenzung bis 25km/h von Pedelec-Motoren. Der Einbau ist komplett unsichtbar. Das bikespeed-RS gibt es auch in einer personalisierbaren Variante, bikespeed-RSc (custom) genannt. - Seite 3 Reichweitenberechnung usw. ohne Einschränkung nutzbar. Selbstverständlich bleiben auch die vorhandenen Unterstützungsstufen, sowie Anfahrprofile erhalten. Eine Licht-Freischaltung ist ebenfalls unnötig bzw. können Sie das Tuning auch verwenden, wenn bereits eine Akku-gespeiste Licht-Anlage an Ihrem Fahrrad verbaut ist. Das Tuning hebt die Begrenzung der Endgeschwindigkeit auf, dadurch ist diese nur durch die Motorleistung und Ihre selbst eingebrachte Muskelkraft begrenzt.
- Seite 4 Kompatibilitätsliste Bitte beachten Sie, dass die folgende Liste nicht aktuell sein kann. Zum Zeitpunkt des Drucks dieser Anleitung ist das bikespeed-RS kompatibel mit folgenden Motoren und Displays. Bei Updates an Ihrem Pedelec kann es auch vorkommen, dass die Kompatibilität nicht mehr gegeben ist. Eine aktuelle Liste finden Sie auf unserer Homepage (https://www.bikespeed.de).
-
Seite 5: Haftungsausschluss
Sicherheitshinweise, Produkthaftung und Haftungsausschluss Durch den Einsatz des bikespeed-RS an Ihrem Pedelec wird eine relevante Sicherheitseinrichtung (die geschwindigkeitsabhänge Begrenzung der Motorleistung) außer Kraft gesetzt. Sie müssen davon ausgehen, dass Ihr Pedelec dafür nicht geeignet ist und z.B. Rahmen, Bremsen, Fahrwerk, Reifen, etc. -
Seite 6: Funktion
Ein umgebautes Pedelec darf nur von einer autorisierten, geschulten und unterwiesenen Person benutzt werden. Wir gehen von folgendem Ausbildungsniveau aus: Funktion Anwender Bediener Nur geschulte und in Bezug auf die besonderen Gefahren unterwiesene Personen Wartungspersonal / Nur der Hersteller des Pedelecs bzw. eine Techniker autorisierte Fachwerkstatt durch Personen mit entsprechender Fachkenntnis... - Seite 7 Erhöhtes Risiko für Unwohlsein / neurologische Störungen: Durch die erhöhte Geschwindigkeit können die Vibrationen zunehmen, was zu Unwohlsein führen kann. Weiterhin ist aufgrund der erhöhten Geschwindigkeit eine stärkere Konzentration des Anwenders erforderlich. Dies kann zu erhöhtem Stress während der Nutzung führen. Es dürfen deshalb nur Personen Anwender sein, die keine körperlichen, geistigen oder an neurologische Störungen leiden.
- Seite 8 Der Einbau und Betrieb des bikespeed-RS erfolgt in Eigenverantwortung; eine Haftung für Schäden oder Folgeschäden, sowie rechtliche Folgen für bikespeed oder den Hersteller des Pedelecs, sind in jedem Fall ausgeschlossen. Bitte erkundigen Sie sich vor Nutzung des Systems über die rechtlichen Konsequenzen, die durch den Einbau für Sie entstehen.
-
Seite 9: Funktionsbeschreibung
Funktionsbeschreibung Das bikespeed-RS entfernt die Begrenzung bei 25 km/h Ihres Pedelecs. Alle anderen Eigenschaften und Funktionen Ihres Rads bleiben wie gewohnt erhalten. Dazu zählen auch die vom Hersteller eingebauten Schutzmaßnahmen (z.B. Kurzschluss, Überstrom, Leistung, Drehmoment, Temperatur, etc.), außer die Sicherheitseinrichtung für die Begrenzung der Maximalgeschwindigkeit. - Seite 10 Stufe). Wenn die Kombination aus mehreren Tasten in eine Richtung besteht, müssen Sie demnach in einer ausreichend niedrigen, bzw. ausreichen hohen Stufe mit der Eingabe beginnen. Hinweis: Ein ausgeschaltetes bikespeed-RS kann nicht über die Kombina- tion für den Service-Modus (siehe Seite 10) eingeschaltet werden! Seite 10...
- Seite 11 Bevor Sie Ihr Pedelec zum Kundenservice bringen oder ein Software- Update des TQ- oder Haibike-Systems durchführen lassen, schauen Sie bitte bei bikespeed nach, ob das Tuning weiterhin mit der aktuelleren Software funktioniert. Wir aktualisieren regelmäßig auf unserer Homepage die kompatiblen Software-Stände.
- Seite 12 Unterstützung des Motors bei 25 km/h endet. Hinweise: Wenn Sie nicht sicher sind, ob der Service-Modus aktiv ist, bauen Sie das bikespeed-RS bitte vor dem Update aus! Bitte aktivieren Sie den Service-Modus ausschließlich für Updates an Ihrem Pedelec! Ein ausgeschaltetes bikespeed-RS kann nicht über die Kombination für den Service-Modus wieder eingeschaltet...
- Seite 13 Die Konfigurationsmöglichkeiten entnehmen Sie am besten dem Shop auf unserer Homepage. Dort sind alle Möglichkeiten mit vielen Tipps und Videos beschrieben. Wenn Sie Interesse haben Ihr Standard bikespeed-RS auf eine custom- Variante aufzuwerten, können Sie sich gerne mit uns in Verbindung setzen.
-
Seite 14: Hilfe Bei Problemen
Hilfe bei Problemen Sollte Ihr bikespeed-RS ausnahmsweise nicht ordnungsgemäß funktionieren, überprüfen Sie bitte zunächst folgende Punkte. Sollten Sie Ihre Probleme nicht lösen können, schreiben Sie uns bitte eine E-Mail, bevor Sie das bikespeed-RS zurücksenden. Problem Lösung - Pedelec startet nicht, - Bitte überprüfen Sie, ob der Akku richtig in... - Seite 15 Tasten eine Pause zwischen einer und drei Sekunden. - Das Rad aktiviert sich Diese Funktion ist mit bikespeed-RS oder - nicht mehr beim RSc nicht mehr möglich. Anschieben Unserer Erfahrung nach ist eine häufige Fehlerursache nicht richtig gesteckte Steckverbinder.
- Seite 16 Beim Einbau ist darauf zu achten, dass das ergonomische Prinzip und die Funktionsweise des Pedelecs nicht verändert oder beeinträchtigt werden. Die Schutzklasse des bikespeed-RS ist IP64. Das bikespeed-RS benötigt keine separate Energiequelle. Es wird aus dem Akku des Pedelecs, in das das Tuning eingebaut wird, mit Energie versorgt.
-
Seite 17: Einbaubeispiel Am Haibike
Ihr Rad übertragen. Sollten Sie trotzdem Fragen haben, können Sie sich jederzeit gerne an uns wenden. Um an die Steckverbindungen zum Anschluss des bikespeed-RS zu gelangen, muss der Motor ausgebaut und Kabel durch den Rahmen gezogen werden. Bitte folgen Sie den Anweisungen auf den folgenden Seiten. - Seite 18 Für den Einbau des bikespeed-RS ist es am besten das Rad auf den Kopf zu stellen. Bitte legen Sie dazu vorher unter die Lenkergriffe Abstandsklötze, damit das Rad nicht auf dem Display, den Brems- oder Schalthebeln aufliegt. In unserem Beispiel verwenden wir Kanthölzer mit den Maßen 10 x 10 cm.
- Seite 19 Öffnen Sie das Schloss des Akkus, nehmen Sie den Schlossdeckel ab und ziehen Sie den Akku aus dem Rahmen. Entfernen Sie die Kabel-Einlass-Abdeckung vorne am Rahmen des Lenkers. Je nach Modell ist diese mit einer Schraube befestigt oder einfach eingesteckt. Seite 19...
- Seite 20 Entfernen Sie die Kabel-Einlass-Abdeckung für die Kabel zum Display (1) am Oberrohr. Suchen Sie die runde schwarze 5-polige Steckverbindung zum Display (2) im Oberrohr und ziehen diese aus der Öffnung. Befestigen Sie dann den mitgelieferten Kabelbinder (3) als Einzugshilfe. Fädeln Sie den Kabelbinder durch die beiden in Schritt 4 und 5 geöffneten Kabelöffnungen und ziehen diesen dann zusammen mit der Steckverbindung nach vorne.
- Seite 21 Wenn die Steckverbindung zum Display aus der vorderen Öffnung geführt ist, trennen Sie diese und verbinden das bikespeed-RS mit den entsprechenden Gegenstücken. Der Kabelbinder kann wieder entfernt werden. Führen Sie das längere Kabel des bikespeed-RS durch den Akku- Schacht nach unten zum Motor. Achten Sie dabei darauf, nicht zu stark an den weißen Steckverbindern zu ziehen, damit diese nicht...
- Seite 22 Lösen Sie die 4 Schrauben der Motor-Abdeckung mit einem Inbus-Schlüssel Größe 4. Dann nehmen Sie die Abdeckung ab und legen diese beiseite. Bitte beachten Sie dabei, dass in der Abdeckung das Funk-Modul installiert ist und mit einem Kabel mit dem Rad verbunden ist. Nehmen Sie die Kette vom vorderen Kettenblatt.
- Seite 23 ändern sich diese in eine Art 2-polige schwarze Lautsprecherlitze und gehen zu den Lampen. Diese beiden Steckverbindungen werden für den Einbau des bikespeed-RS nicht benötigt. Der Steckverbinder zum Geschwindigkeitssensor ist in der Regel rot markiert und hat die Aderfarben Schwarz und Braun. Nach dem Steckverbinder ändert sich das Kabel in ein rundes...
- Seite 24 Geschwindigkeitssensor. Dafür drücken Sie an der mit dem Pfeil markierten Stelle mit einem dünnen Schlitz-Schraubendreher oder mit dem Fingernagel auf die Entriegelung und ziehen die Steckverbinder dabei auseinander. Verbinden Sie die gerade getrennten Steckverbinder mit den entsprechenden Gegenstücken am langen Kabel des bikespeed-RS. Seite 24...
- Seite 25 Verstauen Sie wieder vorsichtig alle Steckverbinder in der gezeigten Öffnung. Lösen Sie die beiden Befestigungsschrauben der Kabelhalterung (1 + 2) mit einem Inbus-Schlüssel Größe 4. Führen Sie dann das zusätzliche Kabel des bikespeed-RS unter die Kabelhalterung (3) und schrauben diese wieder fest. Seite 25...
- Seite 26 Führen Sie das Kabel des bikespeed-RS hinter dem Abschirmblech des Akku nach oben. Achten Sie dabei darauf, dass das Kabel beim Einschieben des Akkus nicht im Weg ist. Verstauen Sie das bikespeed-RS mit allen Steckverbindern und Kabeln in der gezeigten Öffnung. Der Einbau ist damit abgeschlossen und das Rad muss in umgekehrter Reihenfolge wieder zusammengebaut werden.
- Seite 27 Um das Rad wieder zu montieren, gehen Sie in folgender Reihenfolge vor: Den Motor senkrecht auflegen. Bitte seien Sie dabei vorsichtig und verwenden keine Gewalt, um die Pins des Motor-Steckverbinders nicht zu verbiegen. Achten Sie darauf, dass die Dichtung am Steckverbinder richtig eingesetzt ist.
- Seite 28 Hinweise zur Entsorgung Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme. Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten...
- Seite 29 Seite 29...
- Seite 30 Seite 30...
- Seite 31 EG Konformitätserklärung / EU Declaration of Conformity Wir, die Firma bikespeed GmbH We, the company Huberstr. 17 97084 Würzburg erklären in eigener Verantwortung, dass das weiter unten aufgeführte Produkt declare under our sole responsibility that the following product Geräteart / Type of Product:...
- Seite 32 meets the essential requirements of the following EU-Directives: 2014/30/EU Directive on Electromagnetic Compatibility 2011/65/EU Directive on the restriction of the use of certain hazardous substances in electrical and electronic equipment 2006/42/EC Machinery directive angewandte Standards und Verordnungen / applied standards and regulations: EN 15194:2017 EN 12100:2011...
