Inhaltszusammenfassung für Impruf RL 50RAS V3

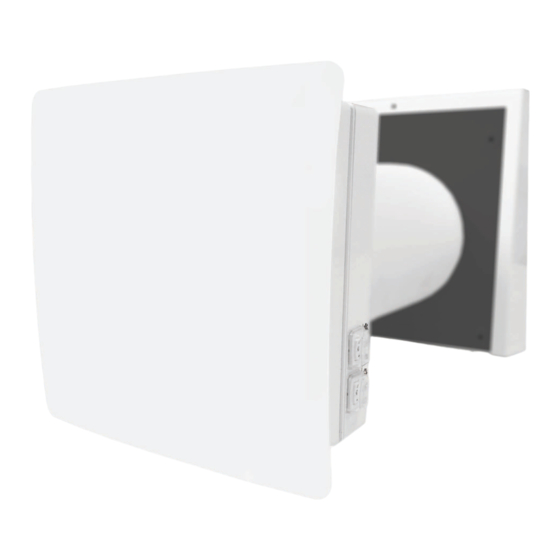

- Seite 1 BETRIEBSANLEITUNG BETRIEBSANLEITUNG RL 50RAS V3 Einzelraumlüftungsanlage Dezentrale Wohnraumlüftung mit Wärmerückgewinnung, mit Wärmerückgewinnung Feuchtigkeitssensor & Fernbedienung 16.12.2016 14:39:19...
-
Seite 2: Sicherheitsvorschriften
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts RL 50RAS V3 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards... - Seite 3 RL 50RAS V3 IMPRUF das Recht vor, jederzeit Änderungen in der Bauweise, den technischen Eigenschaften und dem Lieferumfang Der Netzanschluss muss über eine Vorrichtung zur des Gerätes vorzunehmen. Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingun- WARNUNG! Ähnlich wie bei der Verwendung anderer...
-
Seite 4: Verwendungszweck
LIEFERUMFANG ANZAHL 1 Stk. INNENELEMENT 1 Stk. LÜFTUNGSROHR (TELESKOPROHR) 1 Stk. WÄRMETAUSCHER MIT FILTERN (MONTIERT) 1 Stk. AUSSENHAUBE 1 Stk. FERNBEDIENUNG 1 Stk. PAPP-MONTAGESCHABLONE 1 Stk. ISOLATIONSSCHICHT 2 Packungen BEFESTIGUNGSSET 1 Satz MONTAGEKEILE 1 Stk. BETRIEBSANLEITUNG 1 Stk. VERPACKUNG impruf.de... -
Seite 5: Technische Daten
RL 50RAS V3 IMPRUF TECHNISCHE DATEN Die Temperatur in dem Raum, in dem das Innenelement von -20 °C bis +40 °C liegen. der Lüftungsanlage montiert ist, muss im Bereich von Die Lüftungsanlage gehört zu den elektrischen +1 °C bis +40 °C und mit einer relativen Luftfeuch- Lüftungsanlagen der Klasse II. -
Seite 6: Bauart Und Funktionsweise
Betriebsanzeige der Lüftungsanlage Zeigt den Bestriebszustand der Lüftungsanlage an. Filterwartungsanzeige Weist darauf hin, dass der Filter gewartet werden muss. Infrarotempfänger und Lichtsensor Reagiert auf ein Signal von der Fernbedienung und misst die Lichtstärke zur Aktivierung oder Deaktivierung des Nachtbetriebs. impruf.de... -
Seite 7: Betriebsarten
RL 50RAS V3 IMPRUF FUNKTIONSWEISE DER VERSCHLUSSKLAPPEN VERSCHLUSSKLAPPEN SIND GESCHLOSSEN VERSCHLUSSKLAPPEN SIND GEÖFFNET BETRIEBSARTEN Die Lüftungsanlage verfügt über vier Betriebsarten: Die Verschlussklappen sind geöffnet, der Ventilator ist im Stillstand. Natürliche Belüftung: Die Lüftungsanlage sichert frische Luftzufuhr in den Raum. Zuluft: Die Lüftungsanlage funktioniert im permanenten Zu- und Abluftbetrieb in der eingestellten... -
Seite 8: Montage Und Betriebsvorbereitungen
39 mm schließen. ACHTUNG: Nur das Außenrohr mit Neigung verbauen! Bitte bringen Sie die im Lieferumfang enthaltene Dichtungslippe an dem Stutzen der Außenhaube an. Anschließend wird die Außenhaube mit dem Stutzen in das Lüftungsrohr eingeschoben und an der Wand befestigt. impruf.de... - Seite 9 RL 50RAS V3 IMPRUF 3. Entfernen Sie die rechte Abdeckung der Montageplatte, um einen Zugang zur Steuerplatine zu ermöglichen. Der Zugang ist erforderlich, um die Lüftungsanlage an die Stromversorgung anzuschließen sowie zur Verbindung mehrerer Lüftungsanlagen (siehe Abschnitt „Netzanschluss“, Seite 10).
-
Seite 10: Netzanschluss
1~100-230 V 50/60 Hz Jumpers zur Einstellung des Lüftungsbetriebs Luftzufuhr Luftzufuhr Einstellung des Lüftungsbetriebs Die Luftstromrichtung im Lüftungsbetrieb wird durch die Positionierung des Jumpers auf der Steuerplatine bestimmt. Die Steuerplatine der Lüftungsanlage befindet sich im Inneren Luftabfuhr Luftabfuhr der Steuereinheit. impruf.de... - Seite 11 RL 50RAS V3 IMPRUF REIHENSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN Bei der Reihenschaltung werden die verbundenen Lüftungsanlagen synchron über die erste Lüftungsanlage und die gemeinsame Fernbedienung gesteuert. Für eine Reihenschaltung dem unten abgebildeten Anschlussschema folgen. Die zweite Lüftungsanlage mit der dritten Lüftungsanlage in der gleichen Weise anschließen, usw.
-
Seite 12: Steuerung
Lüftungsstufe, je nach Position des Jumpers CN7. Einstellung des Feuchtesollwerts *Bei Reihenschaltung laufen die Lüftungsanlagen abhängig von der Position des Jumpers für die Einstellung des Lüftungsbetriebs auf der Steuerplatine. Beschreibung für die Einstellung des Lüftungsbetriebs, siehe Seite 13. impruf.de... - Seite 13 RL 50RAS V3 IMPRUF FERNSTEUERUNG Zur Aktivierung der Fernsteuerung auf der Ventilatoreinheit den Drehzahlschalter in die Position bringen und den Betriebsartschalter in die Position bringen. Lüftungsanlage Ein/Aus Ein/Aus Nachtbetrieb Nachtbetrieb Wenn der aktiv ist, schaltet die Lüftungsanlage in die erste Lüftungsstufe in der Nacht, wenn das Licht ausgeschaltet ist.
- Seite 14 Die Filterlebensdauer beträgt 3 Jahre. • Für Ersatzfilter kontaktieren Sie den Händler. Für das Zurücksetzen des Filtertimers, nach dem Einsetzen der Filter und des Wärmetauschers in die Lüftungsanlage die Taste drücken und 10 Sekunden lang halten. Die rote Filterwechselanzeige erlischt. impruf.de...
- Seite 15 RL 50RAS V3 IMPRUF Auch bei regelmäßiger Wartung können Staubpartikel auf den Wärmetauscher gelangen. • Der Wärmetauscher bedarf regelmäßiger Reinigung zur Erhaltung der hohen Effizienz der Wärmerückgewinnung. • Den Wärmetauscher mindestens einmal pro Jahr mit einem Staubsauger reinigen. 2. Pflege des Ventilators der Lüftungsanlage...
-
Seite 16: Lagerungs- Und Transportvorschriften
Einflüssen erfolgen. Das Gerät nur in der Betriebslage transportieren. • Be- und Entladearbeiten sorgfältig durchführen, vor Stößen schützen. • Vor der ersten Verwendung nach dem Transport bei niedrigen Temperaturen muss das Gerät mindestens 3-4 Stunden bei Raumtemperatur aufbewahrt werden. impruf.de... -
Seite 17: Herstellergarantie
RL 50RAS V3 IMPRUF HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 18: Garantiekarte
Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. UNTERSCHRIFT DES KÄUFERS Stempel des Händlers MONTAGEPROTOKOLL Das Gerät RL 50RAS V3 ist montiert und an das Stromnetz gemäß den Anforderungen dieser Betriebsanleitung angeschlossen. FIRMENNAME ANSCHRIFT TELEFON... - Seite 20 Impruf GmbH Etzwiesenstraße 33/1 72108 Rottenburg Tel.: +49 7472 3022980 www.impruf.de info@impruf.de...
