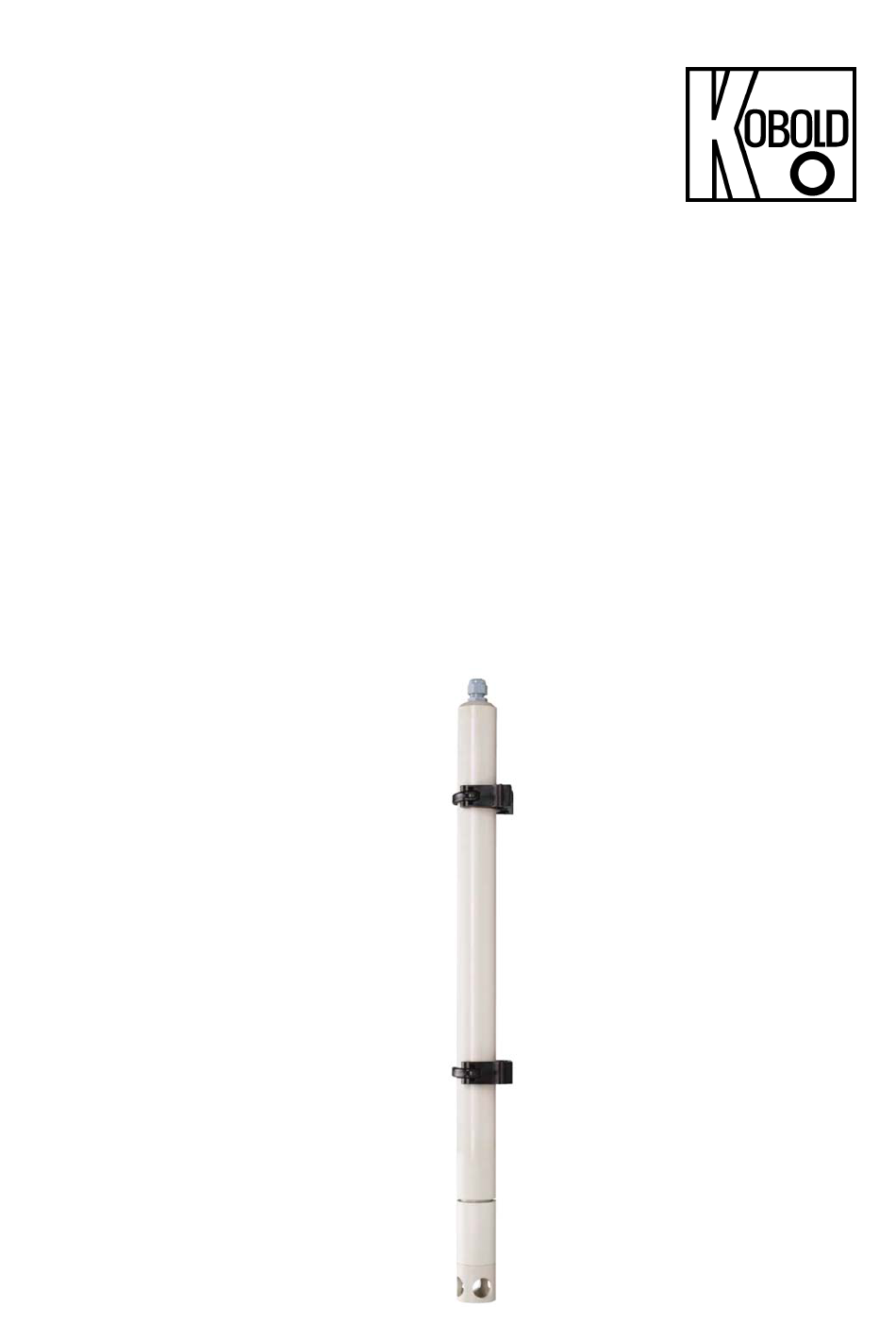

- Seite 1 Bedienungsanleitung für Eintaucharmatur Typ: AZA-Z3...
-
Seite 2: Inhaltsverzeichnis
Abmessungen ..................... 12 Entsorgung ....................13 EU-Konformitätserklärung ................14 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 AZA-Z3 K02/0623... -
Seite 3: Hinweis
Bedienungsanleitung benötigen, können Sie diese mit Angabe des zugehörigen Belegdatums Seriennummer kostenlos E-Mail (info.de@kobold.com) im PDF-Format anfordern. Wunschgemäß kann Ihnen die Bedienungsanleitung auch per Post in Papierform gegen Berechnung der Portogebühren zugesandt werden. Bedienungsanleitung, Datenblatt, Zulassungen und weitere Informationen über den QR-Code auf dem Gerät oder über www.kobold.com Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden,... -
Seite 4: Bestimmungsgemäße Verwendung
Redoxelektroden sollten nicht längere Zeit trockenstehen – der Einsatz einer Nasshalteschale verhindert dies. Die Eignung der Materialien (z. B. chemische Verträglichkeit) ist durch den Anlagenplaner zu prüfen. VORSICHT! Die Armatur darf nicht über das Messmedium mit Druck beaufschlagt werden. Seite 4 AZA-Z3 K02/0623... -
Seite 5: Montage
Beim Einbau von Glaselektroden ist zu beachten, dass die Glasmembranen sehr zerbrechlich sind. VORSICHT! Beim Einschrauben der Elektroden diese nur so weit anziehen, bis festsitzen. maximale Anzugsdrehmoment nicht überschreiten (z. B. max. 3 Nm für pH-Elektroden). AZA-Z3 K02/0623 Seite 5... -
Seite 6: Elektrode
AZA-Z3 6.1 Elektrode (1) Kabelverschraubung (2) Tauchrohr (3) N-Kabelbuchse (4) Elektrodenkopf (5) Gleitscheibe (6) O-Ring (7) Elektrode (8) Elektrodenaufnahme (9) Schutzrohr Seite 6 AZA-Z3 K02/0623... -
Seite 7: Rohrklemmen (Serienmäßig)
Rohrklemmen in geeignetem Abstand am Behälter befestigen. Armatur in die Rohrklemmen schnappen. Eintauchtiefe der Armatur VORSICHT! Um das Eindringen von Flüssigkeit in die Armatur zu vermeiden, dürfen oberen Tauchrohres (von Kabelverschraubung aus gemessen) nicht in das Messmedium getaucht werden. AZA-Z3 K02/0623 Seite 7... -
Seite 8: Nasshalteschale Typ Aza-Z3N
Halterung (2) auf das Montagemaß 50 mm (1) bringen. Halterung (2) mit den Schrauben (3) fixieren. VORSICHT! Um die Funktion der Nasshalteschale zu gewährleisten, müssen die im Montagekit enthaltenen Abstandhalter zwischen den Rohrklemmen und dem Behälter montiert werden. Seite 8 AZA-Z3 K02/0623... - Seite 9 Schrauben (2) durch die Schraubenlöcher der Nasshalteschale und die Distanzstücke führen und in die Gewindelöcher des Sprühkopf- Oberteiles eindrehen. Schrauben festziehen. VORSICHT! Um die Funktion der Nasshalteschale zu gewährleisten, müssen die im Montagekit enthaltenen Abstandhalter zwischen den Rohrklemmen und dem Behälter montiert werden. AZA-Z3 K02/0623 Seite 9...
-
Seite 10: Rohrklemmen Mit Distanzstück (Serienmäßig)
(3) Montagemaß 115 mm Schritt Tätigkeit Schrauben (1) lösen. Halterung (2) der Nasshalteschale über das untere Ende der Eintaucharmatur schieben. Halterung (2) auf das Montagemaß 115 mm (3) bringen. Halterung (2) mit den Schrauben (1) fixieren. Seite 10 AZA-Z3 K02/0623... -
Seite 11: Wartung
Sie, ob alle beweglichen Teile mindestens handfest verschraubt sind und alle Dichtungen eingelegt und unbeschädigt sind. die Verschleißmöglichkeiten prüfen Sie regelmäßig die Dichtungen und abhängig sind von ersetzen diese gegebenenfalls Chemikalienbelastung, achten Sie auf Materialveränderungen (Versprödung des Kunststoffes, etc.) AZA-Z3 K02/0623 Seite 11... -
Seite 12: Technische Daten
AZA-Z3 9. Technische Daten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 10. Bestelldaten Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com 11. Abmessungen Siehe Datenblatt - über den QR-Code auf dem Gerät oder über www.kobold.com ... -
Seite 13: Entsorgung
Mülltonne und dem chemischen Symbol (Cd, Hg, Li oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen: 1. „Cd" steht für Cadmium. 2. „Hg" steht für Quecksilber. 3. „Pb" steht für Blei. 4. „Li" steht für Lithium Elektro- und Elektronikgeräte AZA-Z3 K02/0623 Seite 13... -
Seite 14: Eu-Konformitätserklärung
AZA-Z3 13. EU-Konformitätserklärung Wir, Kobold Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt Eintaucharmatur Typ: AZA-Z3 folgende EU-Richtlinien erfüllt: 2011/65/EU RoHS (Kategorie 9) 2015/863/EU Delegierte Richtlinie (RoHS III) Hofheim, den 04. Juli 2023 H. Volz M. Wenzel Geschäftsführer Prokurist Seite 14...
