Prowise Touchscreen Ten G2 Benutzerhandbuch
Verwandte Anleitungen für Prowise Touchscreen Ten G2
Inhaltszusammenfassung für Prowise Touchscreen Ten G2

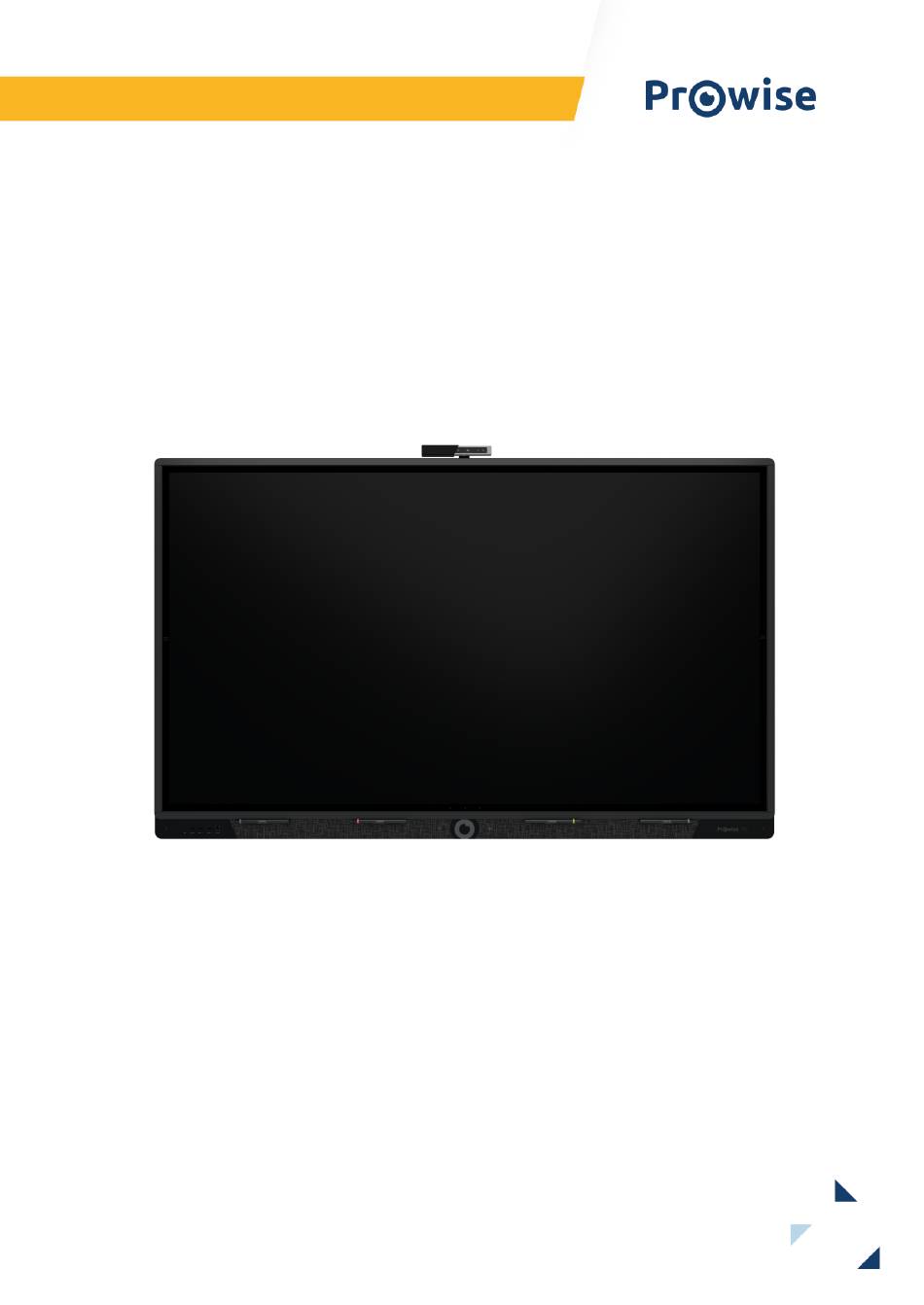

- Seite 1 Benutzerhandbuch Prowise Touchscreen Ten G2 Dieses Benutzerhandbuch gilt für Prowise Touchscreens mit den folgenden Modellnummern: ● PW.1.17075.0002 ● PW.1.17086.0002...
-
Seite 2: Inhaltsverzeichnis
Selbst installieren Verkabelung Antennen WLAN-Modul installieren OPS-Modul Prowise Touchscreen Ten G2 erstmalig starten Touchscreen einschalten Installation abschließen Verbindung zu einem Netzwerk herstellen Prowise Touchscreen Ten G2 im täglichen Gebrauch Die richtige Position Touchscreen bedienen Stifte Prowise Central Fernbedienung Sensoren Reinigen Peripheriegeräte anschließen... -
Seite 3: Prowise Touchscreen Ten G2 Auspacken
Prowise Touchscreen Ten G2 auspacken Ausstattung, Kartons und Kabel Ihr Prowise Touchscreen Ten G2 wird standardmäßig mit einer Reihe von Komponenten, Kartons und Kabeln geliefert. Wir gehen gerne alle Positionen mit Ihnen durch. Prowise Touchscreen Ten G2 www.prowise.de 3 / 35... - Seite 4 ACHTUNG! Kontrollieren Sie, ob das gelieferte Paket vollständig ist. Wenn etwas fehlt, nehmen Sie innerhalb von fünf Tagen nach Lieferung Kontakt zu unseren ServicekollegInnen auf. Bitte übermitteln Sie uns dabei die Seriennummer sowie eine Kopie der Rechnung. www.prowise.de 4 / 35...
-
Seite 5: Produktübersicht
Produktübersicht Ihr Prowise Touchscreen Ten G2 ist mit vielen Ports und Sensoren ausgestattet. Wir haben alle Optionen für Sie aufgelistet. A Ports (linke Seite) Micro-SD-Kartenleser USB 3.2 Typ-A LAN-EIN Port (RJ45) LAN-AUS Port (RJ45) USB Typ-C (DP 1.2 + 80 W Strom + USB 3.0 Touch + LAN) für die Übertragung von Bild, Ton, Daten, Ethernet und Strom HDMI-Ausgang 2.1... - Seite 6 D. AC-Eingang und Hauptschalter (Unterseite) USB 3.2 Typ-A AC-Ausgang AC-Eingang Hauptschalter E. OPS-Steckplatz (linke Seite) F. Interaktive Schaltflächen (Vorderseite) Weitwinkelmikrofone (6x) Ein/Aus-Taste Lautstärketasten NFC-Leser/Schreiber Magnetische Stifthalter mit Stiftaufnahme-Erkennung Einstellbare Schaltflächen auf dem Glas Menüschaltfläche auf dem Glas www.prowise.de 6 / 35...
-
Seite 7: Zoll-Kamerahalterung
G. USB 3.2 Typ-A (Kamera) (Oberseite) H. Sensoren (Rückseite) Umgebungssensoren (Temperatur, Luftfeuchtigkeit, VOG und 2.5 PM) I. ¼-Zoll-Kamerahalterung J. WLAN-Antennen (linke Seite) www.prowise.de 7 / 35... -
Seite 8: Prowise Touchscreen Ten G2 Installieren
● Schließen Sie den Touchscreen ausschließlich an eine geerdete Steckdose an. Der Prowise Touchscreen kann bei einer Umgebungstemperatur von 0 °C bis +38 °C (32 °F bis 100,4 °F) und einer relativen Luftfeuchtigkeit von 10 % bis 90 % (ohne Kondensation) verwendet werden. Im ausgeschalteten Zustand kann der Touchscreen bei einer Temperatur von -20 °C bis +60 °C (-4 °F bis 140 °F) und einer relativen Luftfeuchtigkeit von 10 % bis 90 % (ohne Kondensation) gelagert werden. -
Seite 9: Verkabelung
Folge von Überspannung oder Blitzeinschlag vorzubeugen. Verkabelung Verwenden Sie ausschließlich das von Prowise zertifizierte Netzteil, um den Prowise Touchscreen an eine geerdete Steckdose anzuschließen. Der Touchscreen muss in der Nähe der Steckdose platziert werden, und die Steckdose sollte leicht zu erreichen sein. Halten Sie die Kabel von Laufwegen fern – so vermeiden Sie, dass jemand darauf tritt oder darüber stolpert. -
Seite 10: Antennen Wlan-Modul Installieren
Antennen WLAN-Modul installieren Der Prowise Touchscreen ist mit internem WLAN ausgestattet. Gehen Sie zum erfolgreichen Installieren der WLAN-Antennen wie folgt vor. www.prowise.de 10 / 35... -
Seite 11: Ops-Modul
OPS-Modul WARNUNG! Stellen Sie bitte sicher, dass das Netzkabel des Prowise Touchscreens vor der Installation des Moduls nicht angeschlossen ist. ACHTUNG! Durch Verwendung eines OPS PC-Moduls erhöht sich der Stromverbrauch. 1. Lösen Sie die Schrauben. 2. Entfernen Sie die Abdeckplatte. - Seite 12 3. Stecken Sie das OPS-PC-Modul in den Steckplatz ein. 4. Ziehen Sie die Verschlusschraube des PC-Moduls Achten Sie darauf, dass die Lüftungsöffnungen des fest. PC-Moduls mit den Lüftungs- öffnungen auf der Rückseite des Bildschirms übereinstimmen. www.prowise.de 12 / 35...
-
Seite 13: Prowise Touchscreen Ten G2 Erstmalig Starten
Prowise Touchscreen Ten G2 erstmalig starten Touchscreen einschalten Spannung EIN Vergewissern Sie sich, dass der Touchscreen an die Stromversorgung angeschlossen ist. ● Schalten Sie den Netzschalter auf der linken unteren Seite des Touchscreens EIN. ● Sobald der Netzschalter aktiviert ist, können Sie den Touchscreen über verschiedene Optionen einschalten. -
Seite 14: Automatisch Herunterfahren
Der Touchscreen wird eingeschaltet und der Einrichtungsassistent wird angezeigt. Befolgen Sie die Schritte auf dem Touchscreen, um die Installation abzuschließen. Der Begrüßungsbildschirm wird angezeigt und anschließend öffnet sich direkt die Prowise Central Umgebung. Sie können nun mit Ihrem Prowise Touchscreen loslegen. -
Seite 15: Verbindung Zu Einem Netzwerk Herstellen
Sie können Ihren Touchscreen auch mit dem Internet verbinden, nachdem Sie den Einrichtungsassistenten beendet haben. Verbinden Sie Ihren Touchscreen mit einem drahtlosen WLAN-Netzwerk oder schließen Sie ihn über ein Netzwerkkabel an. Die Einstellungen finden Sie im Central Einstellungsmenü. Ethernet www.prowise.de 15 / 35... -
Seite 16: Wlan-Verbindung
Öffnen Sie die Seitenleiste, um zum Menü „Einstellungen“ zu gelangen. Wählen Sie das Untermenü „Konnektivität“. Wählen Sie „WLAN“. Der Touchscreen sucht nach verfügbaren Netzwerken. Wählen Sie das bevorzugte Netzwerk. Klicken Sie auf die Schaltfläche „Erweitert”, wenn Sie eine Verbindung mit einem erweiterten Netzwerk herstellen möchten. www.prowise.de 16 / 35... -
Seite 17: Prowise Touchscreen Ten G2 Im Täglichen Gebrauch
Arbeitshaltung zurückzuführen sind, verhindern. Vermeiden Sie körperliche Beschwerden, die durch eine schlechte Haltung verursacht werden. Prowise empfiehlt die Verwendung des Touchscreens in Kombination mit einem Prowise-Liftsystem. So ist die richtige Höhe und Position des Bildschirms jederzeit gewährleistet. Die Prowise iPro-Liftsysteme werden mithilfe eines USB-Kabels an den USB 2.0-Port des Bildschirms angeschlossen. -
Seite 18: Touchscreen Bedienen
Höhe installiert ist bzw. dass der Lift auf die richtige Höhe eingestellt ist. Touchscreen bedienen Der Prowise Touchscreen ist mit 40-Punkt-Multi-Touch ausgestattet. So können Sie den Touchscreen mit mehreren Personen zur selben Zeit verwenden. Um auf einen Teil des Bildschirms zu klicken, tippen Sie Klicken sanft mit einem Finger auf den Touchscreen. -
Seite 19: Stifte
Fernbedienung oder der optionalen Prowise Magic Remote bedient werden. Stifte Der Prowise Touchscreen Ten G2 ist mit 4 Stiften in 3 verschiedenen Farben ausgestattet. Dies ermöglicht das gleichzeitige Schreiben mit 3 verschiedenen Farben und das Radieren mit Ihrer Handfläche, unter anderem in ProNote. -
Seite 20: Einstellungen
Das Prowise Central Menü setzt sich aus den folgenden Elementen zusammen: Aktive Apps: Sehen Sie, welche Apps auf Ihrem Touchscreen aktiv sind. ● Screencasting: Informationen über die Screencasting-Protokolle ● Eingangsquellen: Wechseln Sie zwischen verschiedenen Eingangsquellen. ● Lautstärke: Stellen Sie die Lautstärke lauter oder leiser. -
Seite 21: Fernbedienung
Fernbedienung Drücken Sie auf diese Taste, um den Touchscreen ein- oder auszuschalten. Drücken Sie anschließend auf die Eingabetaste, um den Befehl zum Herunterfahren zu bestätigen. Prowise Central Menü öffnen. Navigationstaste – Aufwärts Navigationstaste – Nach links Navigationstaste – Nach rechts Navigationstaste –... - Seite 22 Auswahl bestätigen. Wenn ein anderer Eingang als die Prowise Central Startseite aktiv ist, können Sie diese Taste verwenden, um zur Prowise Central Startseite zurückzukehren. Bildschirm einfrieren. Öffnen Sie die Auswahl der Eingangsquelle von Prowise Central. Deaktiviert vorübergehend den Bildschirm. Dies wird in Form eines schwarzen Bildschirms dargestellt.
- Seite 23 Fernbedienung einlegen. Sobald die Batterien an Spannung verlieren und die Fernbedienung nicht mehr ordnungsgemäß funktioniert, müssen Sie die Batterien wechseln. Gehen Sie dazu wie folgt vor: Entfernen Sie vorsichtig die Abdeckplatte auf der Rückseite der Fernbedienung. www.prowise.de 23 / 35...
- Seite 24 Sie sich anschließend gründlich die Hände. Die austretenden Chemikalien sind giftig und dürfen niemals mit Mund, Haut oder Augen in Kontakt kommen. ACHTUNG! Verwenden Sie nur 1,5-V-AAA-Batterien. Gehen Sie zum Einlegen vor wie in der Anleitung auf der Fernbedienung dargestellt. www.prowise.de 24 / 35...
-
Seite 25: Nfc
Halten Sie die NFC-Karte vor den Schalter, um sich mithilfe der NFC-Technologie anzumelden. ACHTUNG! Um sich mit einer NFC-Karte anmelden zu können, muss die Karte zunächst über das Menü „Einstellungen“ in Prowise Central konfiguriert werden. Sensoren In der linken unteren Ecke des Bildschirms sind verschiedene Sensoren implementiert. -
Seite 26: Reinigen
Reinigen Sie den Bildschirm mit einem trockenen, fusselfreien Mikrofasertuch. Vergewissern Sie sich, dass dieses Tuch frei von Verunreinigungen ist. Wenn Sie ein Reinigungsmittel verwenden möchten, verwenden Sie immer ein von Prowise empfohlenes Reinigungsmittel. Verwenden Sie keine aggressiven Reinigungsmittel, da diese den Bildschirm beschädigen können. Vergewissern Sie sich, dass der alkalische PH-Wert des Reinigungsmittels zwischen 7 und 9 liegt, da andernfalls die Glasplatte oder der Bildschirm beschädigt werden kann. - Seite 27 ACHTUNG! Trennen Sie das Netzteil von der Stromversorgung, bevor Sie den Bildschirm reinigen. ACHTUNG! Wenn Sie den Bildschirm bewegen, schalten Sie den Touchscreen vollständig aus, indem Sie ihn am Netzschalter ausschalten und das Netzkabel vom Bildschirm entfernen. www.prowise.de 27 / 35...
-
Seite 28: Peripheriegeräte Anschließen
Wenn alle Kabel angeschlossen sind, schalten Sie den Touchscreen und den externen PC ein. Navigieren Sie nach Hochfahren des Touchscreens und des externen PCs im Central Menü zu „Eingang“ und wählen Sie die richtige HDMI-Quelle aus. www.prowise.de 28 / 35... -
Seite 29: Usb-C
Eingangsquellen umschaltbar ist. (Android nur für Daten: max. unterstützte Speicherkapazität 16 TB) Sie können ein externes Gerät auch über ein VGA-Kabel an den Prowise Touchscreen anschließen. Achtung: Damit wird nur eine Videoverbindung hergestellt. Das Audiosignal wird über einen 3,5-mm-Klinkenstecker (Stereo) am PC-Audioeingang und Touch über den entsprechenden USB-Touch-Anschluss bereitgestellt. -
Seite 30: Den Prowise Touchscreen An Audiogeräte Anschließen
Das Composite-Videosignal (CVBS) ist ein Signal, bei dem Video und Audio kombiniert übertragen werden. Das Composite-Videosignal binden Sie mithilfe eines 3,5-mm-Klinkensteckers (Stecker mit 3 Ringen: Audio L, Audio R und Video) über den AV-Eingang an den Prowise Touchscreen an. Den Prowise Touchscreen an Audiogeräte anschließen Kopfhörer anschließen... -
Seite 31: Über Hdmi-Port (Arc) Anschließen
Hierdurch können Sie das externe Audio-Gerät über den Touchscreen steuern. Um ein Audio-Gerät über ARC anzuschließen, verbinden Sie ein Ende des HDMI-Kabels mit dem HDMI-Port des Touchscreens, der ARC unterstützt, und das andere Ende mit dem HDMI-Port des externen Audio-Geräts. www.prowise.de 31 / 35... -
Seite 32: Mikrofon Und Kamera Passthrough
CEC (Consumer Electronics Control) ist eine Funktionalität, die über HDMI funktioniert. Die Geräte, die auf diese Weise miteinander verbunden sind, kommunizieren über CEC. Dadurch können diese Geräte über die Fernbedienung des Touchscreens gesteuert werden. Schließen Sie ein Gerät über CEC an, indem Sie ein HDMI-Kabel mit dem HDMI-Port des Touchscreens verbinden. www.prowise.de 32 / 35... -
Seite 33: Sd-Karte Verwenden
Um die Speicherkapazität des Bildschirms in der Central-Umgebung zu erweitern, können Sie eine SD-Karte verwenden, die in dem SD-Kartensteckplatz installiert werden kann. Dies ist auch eine einfache Methode, um Dateien, die nicht online verfügbar sind, auf dem Bildschirm bereitzustellen. Achtung! Der SD-Kartensteckplatz unterstützt SD-Karten bis zu 128 GB (FAT32). www.prowise.de 33 / 35... -
Seite 34: Wichtige Sicherheitshinweise
Touchscreens! Dies kann einen elektrischen Schlag, einen Kurzschluss oder sogar einen Brand verursachen. Zudem kann dies zu Verletzungen oder Schäden bei Ihnen selbst und/oder dem Touchscreen führen. Um Schäden zu vermeiden, wenden Sie sich bei einem Defekt immer an Prowise oder einen zertifizierten Partner. Die Kontaktinformationen finden Sie unter: www.prowise.de www.prowise.de... -
Seite 35: Umwelt
ACHTUNG! Wenn WOL (Wake-on-Lan) und WOS (Wake-on-Source) aktiviert sind, erhöht dies den Stromverbrauch im Standby-Modus! Recycling und Entsorgung Wenn Sie Fragen zur richtigen Entsorgung Ihres Touchscreens haben, wenden Sie sich bitte an Prowise oder einen zertifizierten Partner. Verpackung Um Transportschäden zu vermeiden, wird das Gerät verpackt geliefert. Die Verpackung besteht aus wiederverwendbaren bzw.
