Locher LHSE Bedienungsanleitung
Verwandte Anleitungen für Locher LHSE
Inhaltszusammenfassung für Locher LHSE

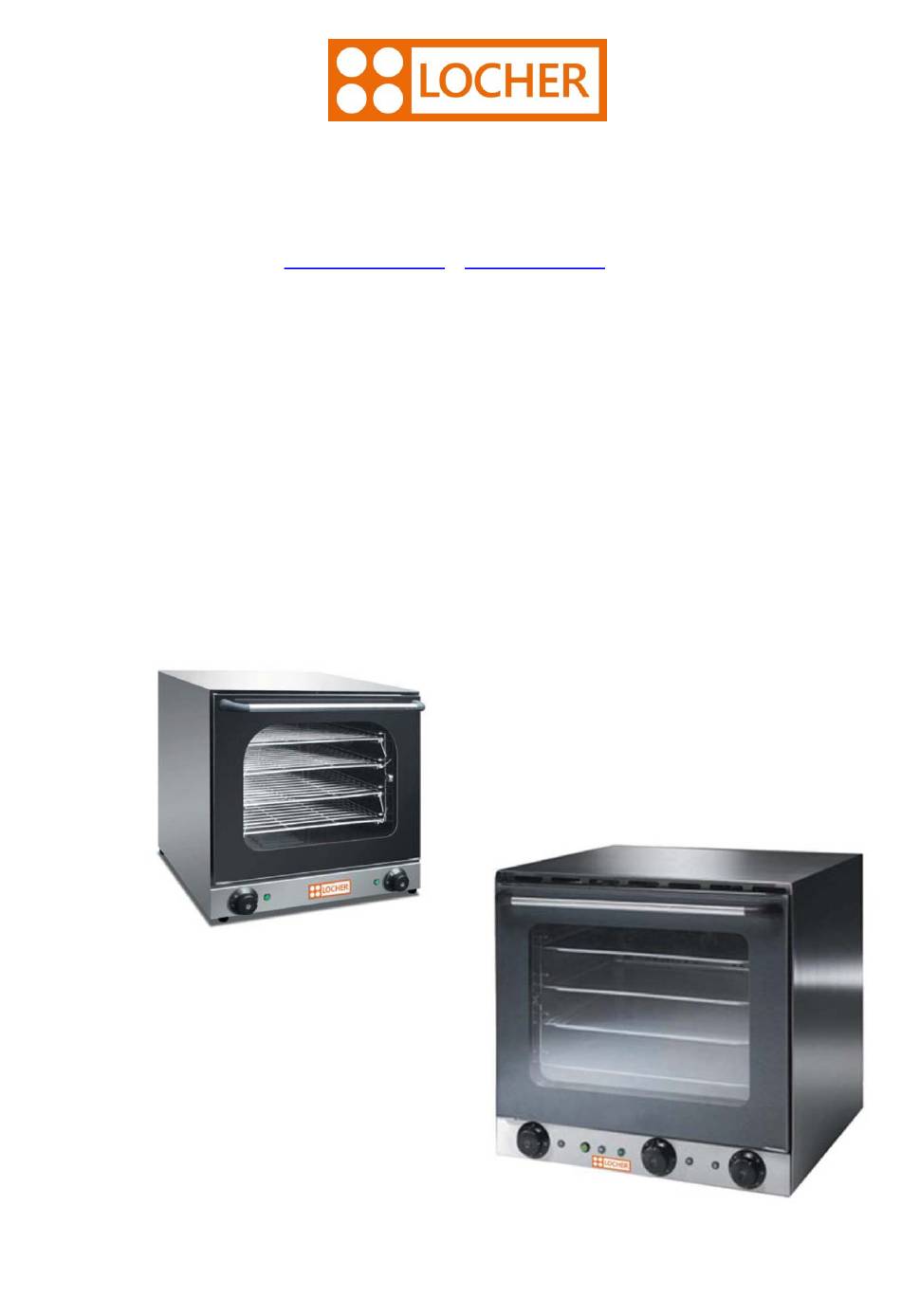

- Seite 1 Locher Großküchen-Geräte GmbH Karlsberger Str. 3, D-87471 Durach, Germany Tel.: +49 (0) 831 5238339-0 / Fax: +49 (0) 831 5238339-15 office@locher.info www.locher.info Bedienungsanleitung D – A - CH Heißluftofen LHSE / LH60 Seite 1 von 13...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsvorschriften .................... 3 Sichere Anwendung ....................4 Sicherheitsvorschriften für das Bedienpersonal ..........4 Unsachgemäße Bedienung ................. 4 Änderungen / Gebrauch von Ersatzteilen ............4 Außerbetriebnahme .................... 4 Allgemeines ......................5 Anwendung ......................5 ... -
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften Beschreibung von Gefahren-Symbolen Generelles Gefahrensymbol Nichtbefolgen der Sicherheitsvorschriften Bedeutet Gefahr ( Verletzungen ) Dieses Symbol warnt vor gefährliche Spannung. (Bildzeichen 5036 der IEC 60417-1) Achtung Bei unsachgemäßer Anwendung können kleinere Verletzungen oder Sachbeschädigungen hervorgerufen werden Direkt am Gerät angebrachte Gefahrensymbole müssen unbedingt befolgt werden und die Lesbarkeit jederzeit sichergestellt werden. -
Seite 4: Sichere Anwendung
Sichere Anwendung Die Sicherheits-Vorschriften dieser Bedienungsanleitung, die bestehenden nationalen Vorschriften für Elektrizität zur Verhinderung von Unfällen sowie jegliche betriebsinterne Arbeits-, Anwendungs- und Sicherheits-Vorschriften müssen befolgt werden. Sicherheitsvorschriften für das Bedienpersonal Das Gerät niemals unbeaufsichtigt in Betrieb lassen. Somit wird ein unbeaufsichtigtes Aufheizen vermieden, d.h. -
Seite 5: Allgemeines
Allgemeines Diese Bedienungsanleitung beinhaltet grundlegende Informationen die bei der Montage, Anwendung und Unterhalt beachtet werden müssen. Sie muss vor der Installation und Inbetriebnahme vollständig durch den Monteur und dem Bedienpersonal gelesen werden, und immer zum Nachschlagen in der Nähe der Kochstelle aufliegen. Für die einwandfreie Funktion und zum Erhalt der Betriebssicherheit des Gerätes ist eine sachgerechte Installation, Bedienung und Wartung gemäß... -
Seite 6: Technische Daten
Technische Daten Bezeichnung Elektro – Heißluftofen Elektro – Heißluftofen mit mit Beschwadung Grill und Beschwadung Modell LHSE LH60 Artikel-Nr. 632502 632503 Elektrischer Anschluss 230V, 50Hz Leistungsaufnahme 2670W 2670W + 2000W Innenmaß 460x400x350 mm Außenmaß 595x606x570 mm Festwasseranschluss Nein Ja / ¾“... -
Seite 7: Baugruppenübersicht
Baugruppenübersicht 1. Gehäuse 7. Beschwadungsknopf 2. Glastür 8. Kontrolllampe Zeit 3. Glastürgriff 9. Kontrolllampe Heißluft 4. Haupt-/Zeitregler 10. Kontrolllampe Beschwadung 5. Temperaturregler Heißluft 11. Kontrolllampe Grillfunktion 6. Temperaturregler Grillfunktion 12. Stellfüße LHSE LH60 Seite 7 von 13... -
Seite 8: Installation
Installation Installationsvoraussetzungen: Das Gerät muss auf einer geraden Fläche platziert werden. Die Abstellfläche muss mindestens 100 kg Gewicht zulassen. Die Netztrennvorrichtung muss leicht zugänglich sein. Die folgenden Punkte gilt es zu beachten: Prüfen Sie und stellen Sie sicher, dass die Spannung der Hauptzuleitung mit derjenigen des Typenschildes übereinstimmt. -
Seite 9: Inbetriebnahme / Montage
Inbetriebnahme / Montage Die Geräte sind mit einem Netzkabel ausgerüstet. Sie müssen mit einer Wandsteckdose verbunden werden. Die elektrischen Installationen müssen durch zugelassene Installationsunternehmen unter Einhaltung der spezifischen nationalen und lokalen Vorschriften ausgeführt werden. Die Installationsunternehmen sind verantwortlich für die korrekte Auslegung sowie Installation in Übereinstimmung mit den Sicherheitsvorschriften. -
Seite 10: Grillfunktion
Grillfunktion Hinweis! Die Grillfunktion kann nicht in Verbindung mit der Heißluftfunktion betrieben Das Grill-Heizelement kann verwendet werden, um Speisen nach dem normalen Gar-/Backvorgang zu gratinieren bzw. goldgelb zu überbacken. Schalten Sie das Gerät mit dem Haupt-/Zeitdrehregler ein (im Uhrzeigersinn auf die gewünschte Gar-/Backzeit drehen). -
Seite 11: Reinigung Und Wartung
Reinigung und Wartung Regelmäßiges Reinigen des Heißluftofens trägt zu einer Verlängerung der Lebensdauer bei. Aggressive Reinigungsmittel, Stahlwolle oder kratzende Schwämme dürfen nicht verwendet werden, da sie die Oberfläche beschädigen können. Bei Missachtung wird jeder Garantieanspruch abgelehnt. Rückstände von Reinigungsmitteln müssen mit einem feuchten Tuch entfernt werden. -
Seite 12: Unterhalt
Geräte die zu diesem Zweck bestimmt sind, können an uns zur Entsorgung geschickt werden. Es werden nur ausreichend frankierte Pakete von uns angenommen. Lieferanschrift: Locher Großküchen – Geräte GmbH Karlsbergerstr. 3 ; D-87471 Durach Tel. +49 831 52 383 39-0; Fax: +49 831 52 383 39-15 Email: office@locher.info... -
Seite 13: Schaltplan
Schaltplanbeschreibung Bestandteil Bauteilbeschreibung Spezifikation Gerät -EH1 Grill – Heizelement 230V/2000W LH60 -EH2 | - EH3 Hinteres Heizelement 230V/1260W LHSE / LH60 Innenbeleuchtung 230V/15W LHSE / LH60 -M1 | -M2 Lüfter 230V/58W LHSE / LH60 Beschwadungsknopf 230V/3A LHSE / LH60 Magnetventil...
