InWin 905 Benutzerhandbuch
Verwandte Anleitungen für InWin 905
Inhaltszusammenfassung für InWin 905
- Seite 1 Benutzerhandbuch...

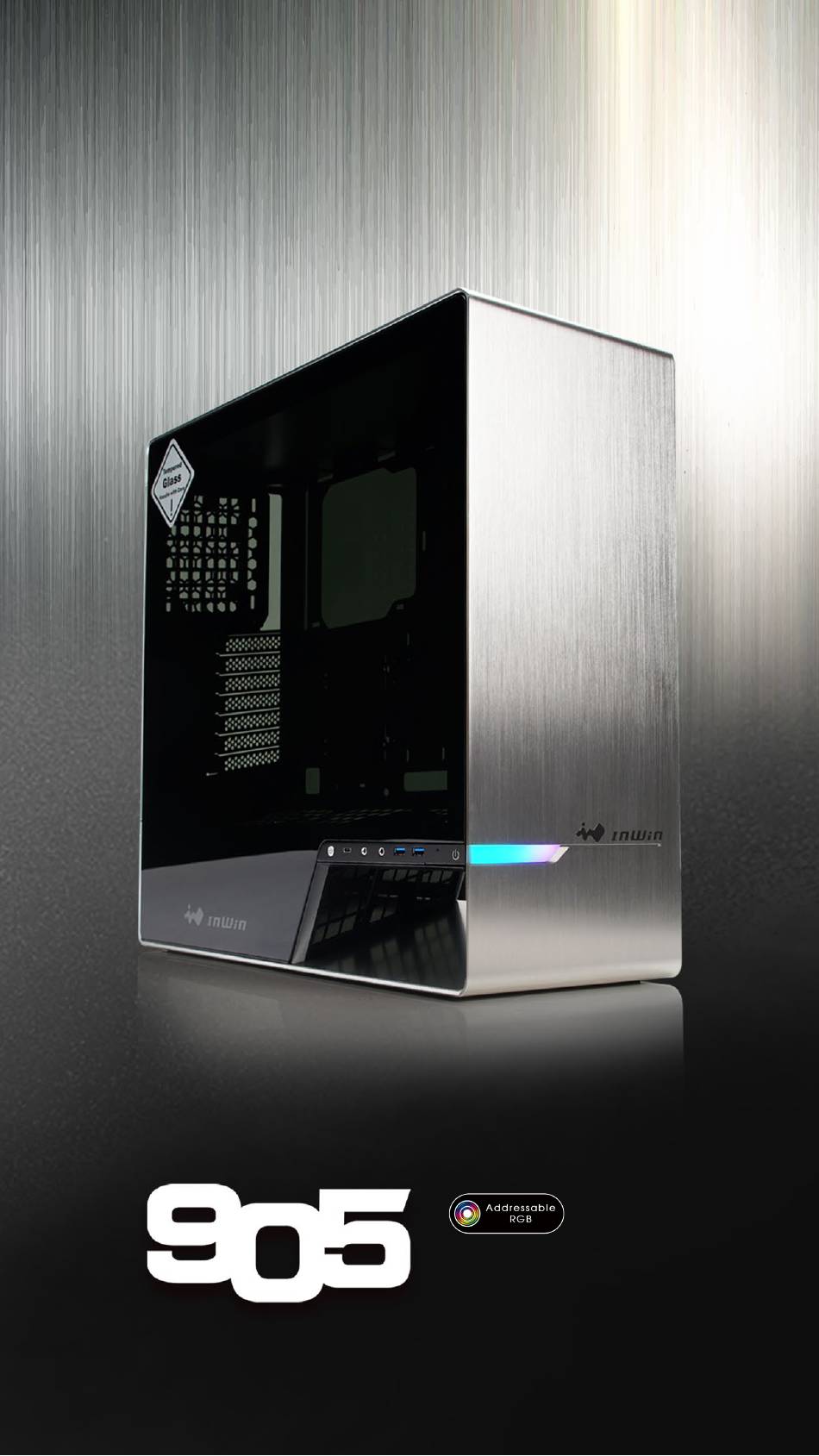

- Seite 2 Produktgeschichte Das InWin 905 ist ein weiteres aus Aluminium und gehärtetem Glas gefertigtes Gehäuse und ergänzt InWins 9er-Gehäuseserie. Es unterstützt Mainboards bis zum E-ATX Formfaktor, obwohl es in der Größe ein ATX-Gehäuse ist. Das elegante Design unterstützt mehrere Flüssigkeitskühlungsoptionen für eine optimale...
- Seite 3 Spécifications Model IW-905-SILVER Produktnummer IW-905-TITAN Silber Farben Titan-Silber Gehäusetyp Mid Tower Material Aluminium, gehärtetes Glas, SECC Mainboardkompatibilität 12" x 13" E-ATX , ATX , Micro-ATX , Mini-ITX Erweiterungssteckplätze PCI-E x 7 Grafikkartenlänge: 330mm Maximale Kompatibilität CPU-Kühlerhöhe: 160mm 1 x USB 3.2 Gen 2x2 Type-C 2 x USB 3.0...
- Seite 4 Inhalt 1. 905 Gehäuse 2. QR-Code-Karte...
- Seite 5 Inhalt 3. Zubehörtasche a. Mainboard-Abstandshalter x7 b. Mainboard Montage-Sockel x1 c. Sechskantschrauben x18 d. 2,5-Zoll SSD Schraubenx18 e.3,5-Zoll HDD Schraubenx6 f. Netzteilschraubenx6 g. 3-PIN ADD Anschluss x1 Unterlegscheiben zur Radiatormontage x24 i. Kabelbinder x10 j.Grafikkartenhalter x1...
- Seite 6 Gehäuseaufbau USB 3.2 Gen 2x2 Type-C Power-Schalter Anschluss Audioanschlüsse HDD-Anzeige (Kopfhörer and Mikrofon) USB 3.0 Anschlüsse LED-Modus/OLED-Bildschirm Seitenverkleidung aus Staubfilter gehärtetem Glas...
- Seite 7 Gehäuseaufbau 9 3,5- / 2,5-Zoll Laufwerksschacht 11 Montagebereich des Netzteils CPU-Kühler Ausschnitt Stoßfester Standfuß...
- Seite 8 Gehäuseaufbau Frontlüfter/ Radiator- Mainboard Montagebereich Montagebereich Hinterer Lüfter/ Radiator- 14 PCI-E Erweiterungssteckplätze 17 Montagebereich Extra PCI-E unterstützende Unterer Lüfter/ Radiator- Montagebohrung Montagebereich...
- Seite 9 Installationsanleitung 1. Öffnen des Gehäuses Ö f f n e n S i e d i e S e i t e n v e r k l e i d u n g a u s gehärtetem Glas durch einfaches Drücken des Schnellverschlusses.
- Seite 10 Installationsanleitung 3. Mainboard Installation Benötigte Teile: Mainboard-Abstandshalter, Mainboard Montage-Sockel, Sechskantschrauben 4. Installation der Erweiterungskarten Benötigte Teile: Sechskantschrauben, Grafikkartenhalterung Nach der Installation der Grafikkarte, können Sie sie mit dem Grafikkartenhalter zusätzlich unterstützen.
- Seite 11 Installationsanleitung 5. I/O-Frontanschlüsse POWER LED RESET SW Depends on Motherboard POWER SW H.D.D. LED POWER LED POWER SW RESET SW HD-Audio-Anschluss USB 3.0 Anschluss...
- Seite 12 Installationsanleitung LED-Display Vergewissern Sie sich, dass der Netzteilstecker korrekt mit LED-Lichtsteckers verbunden ist. USB-Anschluss 3-Pin ADD-Anschluss Verbinden Sie den USB-Anschluss direkt mit Verbinden Sie den 3-Pin ADD-Anschluss ADD dem Mainboard. unterstützenden Mainboards/Lüftern cables. 6-1. Anleitung für das Anschließen des adressierbaren RGB-Displays Wenn Ihr Mainboard adressierbare RGB-Beleuchtung unterstützt, folgen Sie bitte der Anweisung und stecken Sie den adressierbaren RGB Display-Stecker in den 3-poligen adressierbaren RGB-Anschluss auf dem Motherboard.
- Seite 13 Installationsanleitung 6-2. Anschließen des Type-C Kabels Wenn Ihr Motherboard Type-C unterstützt, verbinden Sie bitte den Type-C-Stecker mit dem entsprechenden Anschluss auf dem Mainboard. Type-C Kabel...
- Seite 14 Installationsanleitung 7-1. 2,5-Zoll Laufwerkinstallation Benötigte Teile: 2,5-Zoll Laufwerksschrauben 7-2. 3,5-Zoll Drive Bays Installation Benötigte Teile: 2,5-Zoll Laufwerksschrauben...
- Seite 15 Installationsanleitung 8. Instalaltion der Lüfter und Radiatoren Benötigte Teile: Unterlegscheiben zur Radiatormontage Lüfter-Kompatibilitätsliste 120mm Front Rückseite Boden Hinweis* Es gibt zwei Installationsoptionen: 3. 1 x 120mm Frontlüfter & 3 x 120mm Bodenlüfter 4. 2 x 120mm Frontlüfter & 2 x 120mm Bodenlüfter 9.
- Seite 16 Adressierbare RGB-Beleuchtungsmodi (905 Silbernes Modell) Wenn der Computer eingeschaltet wird, führt das System des 905 den Benutzer in zwei Beleuchtungsmodi. (Die Beleuchtungsmodi hängen von den Eigenschaften des Mainboards ab.) Dies ermöglicht es dem Benutzer, zwischen folgenden Modi zu wechseln: 1. InWin LED-Modus (Standardmodus) Der InWin LED-Modus verfügt über 17 verschiedene Lichteffekte.
-
Seite 17: Adressierbare Rgb-Steuerung
3. Der Vorgang gilt als abgeschlossen und gespeichert, wenn länger als 5 Sekunden keine Aktivität stattfindet. Wenn Sie die Lichteffekte wieder ändern möchten, halten Sie die Taste erneut 3 Sekunden lang gedrückt und kehren Sie dann in den InWin LED-Modus zurück, um zu einem anderen Lichteffekt zu wechseln. - Seite 18 Hinweise und Garantie ■ Hinweise 1. Beachten Sie die Bedienungsanleitung für die Installation. 2. Beim Installieren der Computerkomponenten beachten Sie bitte die antistatischen Vorsichtsmaßnahmen, um Schäden durchESD (elektrostatischen Entladung) zu vermeiden. Dies kann eine Verletzung des Installateurs und/oder Schäden an dem System verursachen.
- Seite 19 Copyright © 2019 In Win Development Inc. All Rights Reserved.
