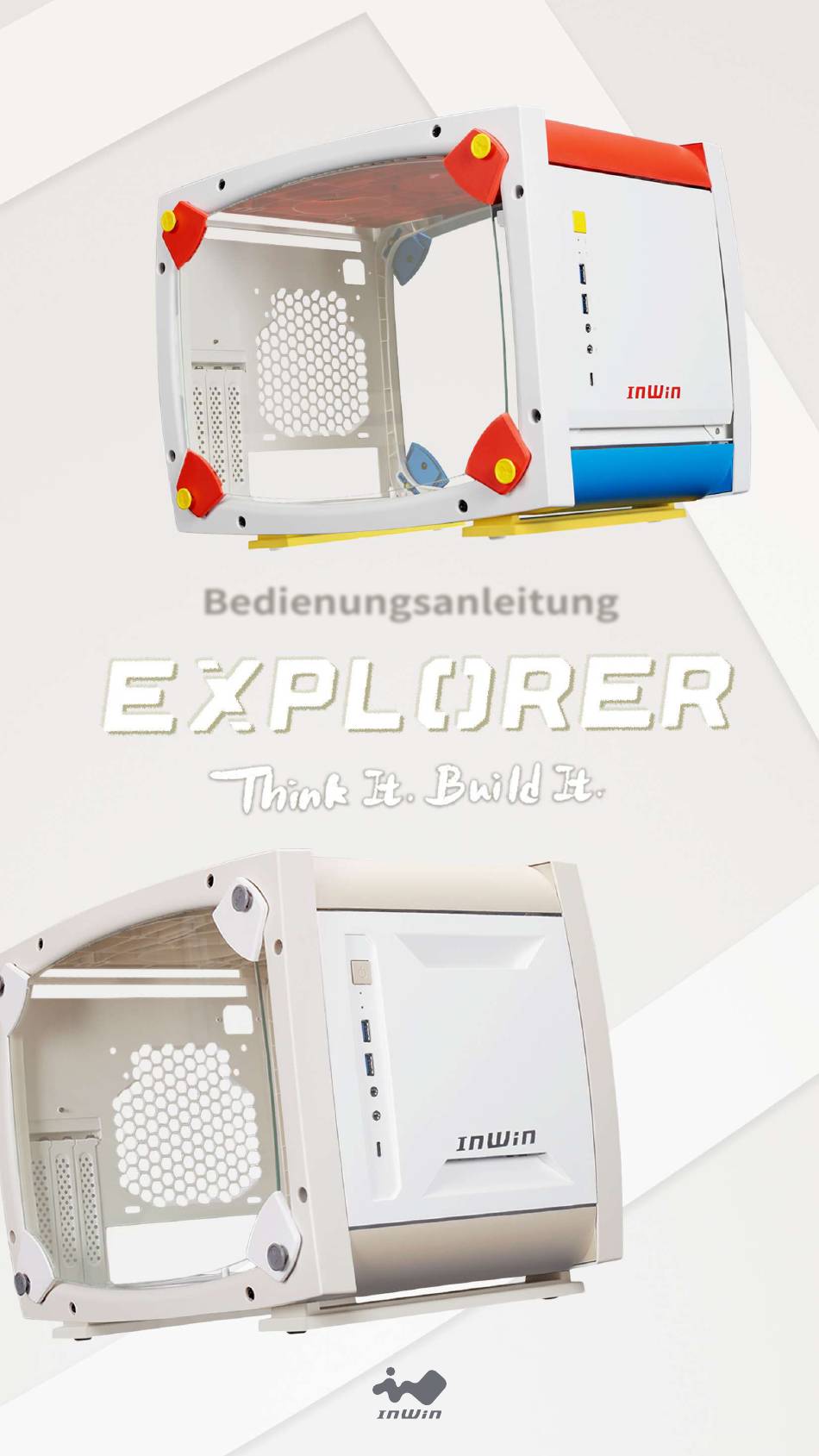

- Seite 1 Bedienungsanleitung...
-
Seite 2: Videoinformationen Zum Produkt
Videoinformationen zum Produkt Videoinformationen zum Produkt EXPLORER Produktvideo EXPLORER Montagevideo EXPLORER Installationsvideo... -
Seite 3: Produktgeschichte
Produktgeschichte Produktgeschichte PC-Zusammenbau auf den Kopf gestellt Das EXPLORER Gaming-Gehäuse gibt Ihnen die Möglichkeit, Ihr eigenes PC-Gehäuse zu bauen! Durch das Zusammensetzen von 10 modularen EXPLORER-Einzelteilen entsteht ein vollständiger Mini-Tower – als vielseitiges DIY-Projekt für Sie selbst oder für Ihre Freunde und Familie. -
Seite 4: Spezifikationen
390 x 272 x 310mm (T x B x H) Verpackungsgröße 405 x 300 x 225 mm (T x B x H) Nettogewicht 3.75 kg Gesamtgewicht 5 kg * InWin Produkte entsprechen den RoHS Richtlinien. * Technische Daten können in verschiedenen Regionen variieren. - Seite 5 Bruttogewicht 169 g 484 g Package Dimensions 185 x 125 x 30mm 185 x 125 x 82mm (L x W x H) Warranty 2 Jahre * Die Spezifikationen können je nach Region variieren. * InWin Produkte entsprechen den RoHS Richtlinien.
- Seite 6 Packungsinhalt Packungsinhalt...
-
Seite 7: Lüfter-Packungsinhalt
Lüfter-Packungsinhalt Lüfter-Packungsinhalt Luna AL120 Lüfter ARGB One-Click Controller Lüfterschrauben... - Seite 8 Zubehörtasche Zubehörtasche S-1 Sechskantschrauben S-2 Gummifüße S-2 Schrauben S-3 Schrauben für Stromkabel 3,5-Zoll 2,5-Zoll Festplattenschrauben Festplattenschrauben Kabelbinder Stromkabel Netzteilhalterung...
- Seite 9 Gehäuseaufbau Gehäuseaufbau I/O-Panel Seitenpanel aus gehärtetem Glas Staubfilter Vibrationsgedämmte Standfüße Austauschbares SECC-Frontpanel Austauschbares ABS-Frontpanel...
- Seite 10 Gehäuseaufbau Gehäuseaufbau 2,5/3,5-Zoll Laufwerksschacht Netzteil-Montagebereich Oberer Lüfter-/Radiator-Montagebereich Hinterer Lüfter-/Radiator-Montagebereich Mainboard-Montagebereich CPU-Kühler Montageausschnitt PCI-E Erweiterungssteckplätz...
-
Seite 11: Installation Des Mainboards
Installationsanleitung Installationsanleitung * Bitte folgen Sie den entsprechenden Kapiteln, um die Montage korrekt durchzuführen. * Bitte verwenden Sie ausschließlich das mitgelieferte Originalzubehör, um Schäden am Produkt zu vermeiden. Öffnen des Gehäuses Benötigte Teile: Installation des Mainboards Sechskantschrauben... - Seite 12 Installation der PCI-E Benötigte Teile: Sechskantschrauben Erweiterungskarten Verbindungskabel I/O-Anschlüsse Black(P_LED) 1 2 Black (HDD) Black(P_LED) 3 4 Black (HDD) Black(P_SW) 5 6 NC Black(P_SW) 7 8 NC Key 9 10 NC HD-Audio-Anschluss...
- Seite 13 USB 3.0 Anschluss USB 3.1 Type-C Anschluss Lüfter- / Radiator-Installation Benötigte Teile: Im Lieferumfang enthaltene Luna AL120 Lüfter Installationshinweise für die Lüfter: https://youtu.be/_S_LLcqe0KI...
-
Seite 14: Installation Des Netzteils
Benötigte Teile: 2,5/3,5-Zoll 2,5/3,5-Zoll Laufwerksinstallation Laufwerksschacht Im gekennzeichneten Bereich lassen sich entweder 2x 2,5” SSDs oder 1x 3,5” HDD montieren. Benötigte Teile: Installation des Netzteils Sechskantschrauben 7.1 Demontieren Sie den Netzteilhalter, indem Sie die beiden Schrauben herausdrehen. 7.2 Verschrauben Sie Ihr Netzteil an der Halterung, verbinden Sie das Stromkabel mit dem Netzteil und montieren Sie die Halterung wieder am Gehäuse. - Seite 15 Abschließen der Installation Benötigte Teile: Kabelbinder...
-
Seite 16: Hinweise Und Garantie
Geräten wie Heizungen fern, die hohe Temperaturen verursachen können. Garantie ■ * Ausführlichere Garantieinformationen erhalten Sie auf der InWin-Website unter www.in-win.com. * Das aktuelle Produkt kann ohne vorherige Ankündigung geändert werden. InWin Development Inc. behält sich das Recht vor, letzte Änderungen vorzunehmen. - Seite 17 Copyright © 2021 In Win Development Inc. All Rights Reserved.
