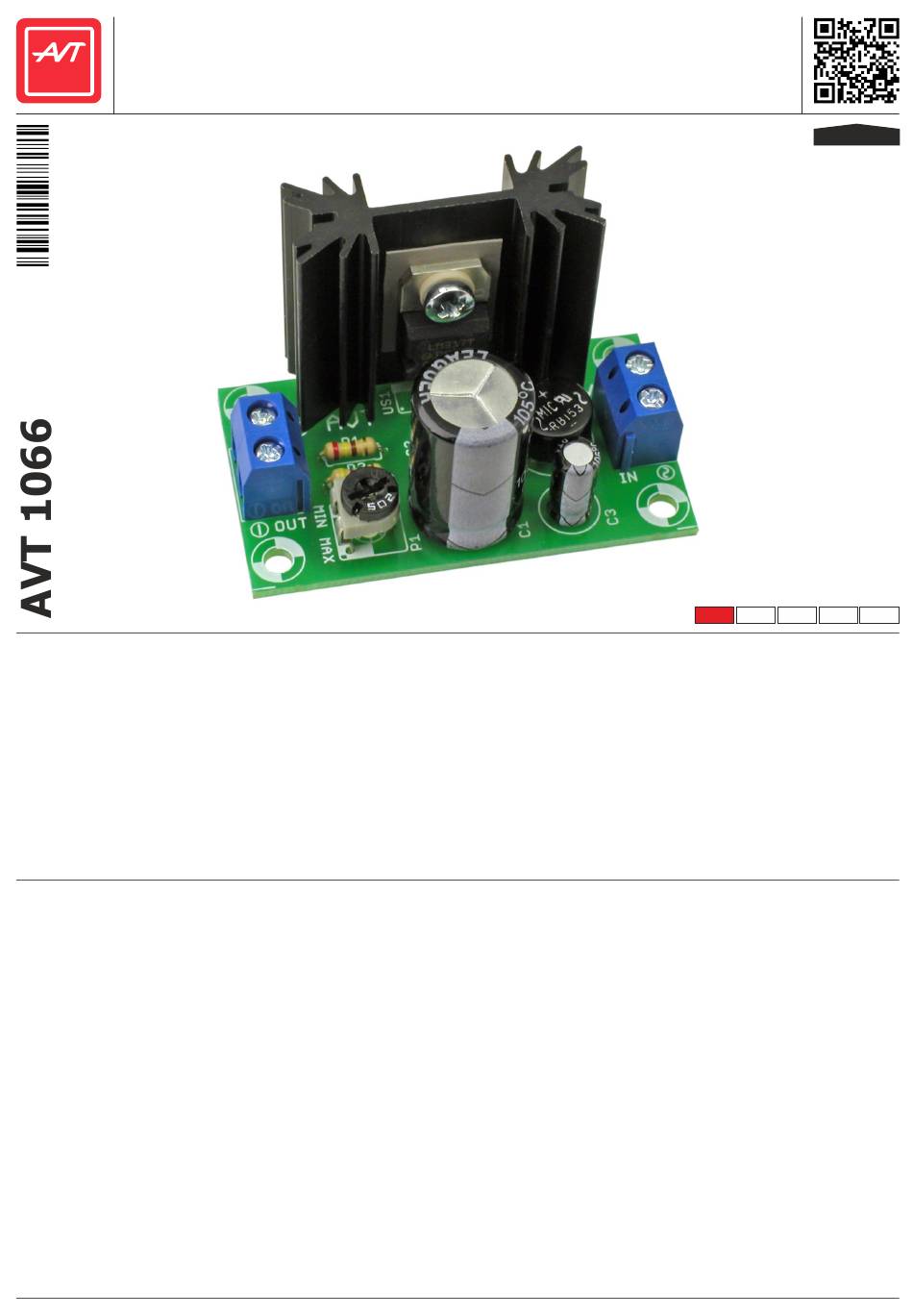

AVT 1066 Kurzanleitung

Miniatur-Universal-Netzteil
kits
Jedes elektronische System erfordert die Verwendung
einer geeigneten Stromversorgung. Eine
ausgezeichnete Lösung ist die Verwendung eines
integrierten monolithischen Stabilisators. Der Bausatz
verwendet einen LM317-Chip. Die Platine ist ein
komplettes Stromversorgungsmodul,
der nur den Anschluss eines Ntez-Transformators
erfordert. Die Platine bietet auch Platz für
Montage eines kleinen Kühlkörpers.
Beschreibung des Systems
Die moderne Elektronik bietet eine Vielzahl von
Lösungen für Stromversorgungsschaltungen. Am
beliebtesten sind integrierte monolithische
Stabilisatoren mit einer werkseitig eingestellten
Ausgangsspannung. Andere Lösungen sind ebenfalls
sehr verbreitet, wobei integrierte Stabilisatoren mit
extern geregelter Ausgangsspannung sehr beliebt
sind, wobei der LM317 der typischste Vertreter dieser
Gruppe von Schaltungen ist.
Abbildung 1 zeigt das Schaltbild einer sehr einfachen
stabilisierten Stromversorgung auf der Grundlage
dieser Schaltung. Die Graetz M1-Brücke bewirkt eine
zweipolige Gleichrichtung der Wechselspannung des
Versorgungstransformators. Wenn der Stabilisator mit
Gleichspannung versorgt wird, verhindert die M1-
Brücke, dass die Schaltung durch Verpolung
beschädigt werden kann. In allen Fällen ist der
Eigenschaften
• Versorgungsspannung: 5-20 VAC oder 5-30 VDC
• stabilisierter Spannungsbereich : 1,25-25 VDC
• maximaler Strom 1 A (1,5 A mit größerem Kühlkörper)
• Eingangsgleichrichter
• Eingebauter Überlast- und Kurzschlussschutz
• Abmessungen der Platte 50×30 mm
Eingang des Stabilisators US1 mit dem positiven Pol
der Eingangsspannung gepolt.
Der Kondensator C1 filtert die von der Brücke
gleichgerichtete Spannung, so dass das
Netzbrummen am Ausgang des Stabilisators minimal
ist. Die Anwendungsschaltung, in der der US1-
Stabilisator arbeitet, ist klassisch - der
Spannungsteiler R1/R2+P1 ist für die Einstellung des
Ausgangsspannungswerts verantwortlich. Unter der
Annahme, dass der Widerstand R1=240..270Ω ist,
können wir den Wert der Ausgangsspannung anhand
der Formel berechnen: Uwy=1,25(1+R2/R1) [V]
Mit den im Diagramm angegebenen Bauteilwerten
kann am Ausgang eine beliebige Spannung im
Bereich von 1,25..25V eingestellt werden, was für die
meisten Anwendungen ausreichend ist. Die
Strombelastbarkeit des Stabilisators beträgt etwa 1,5
PDF
HERUNTERLADEN
SCHWIERIGKEIT DER MONTAGE
1
