8 Wiegand Protokollbeschreibung

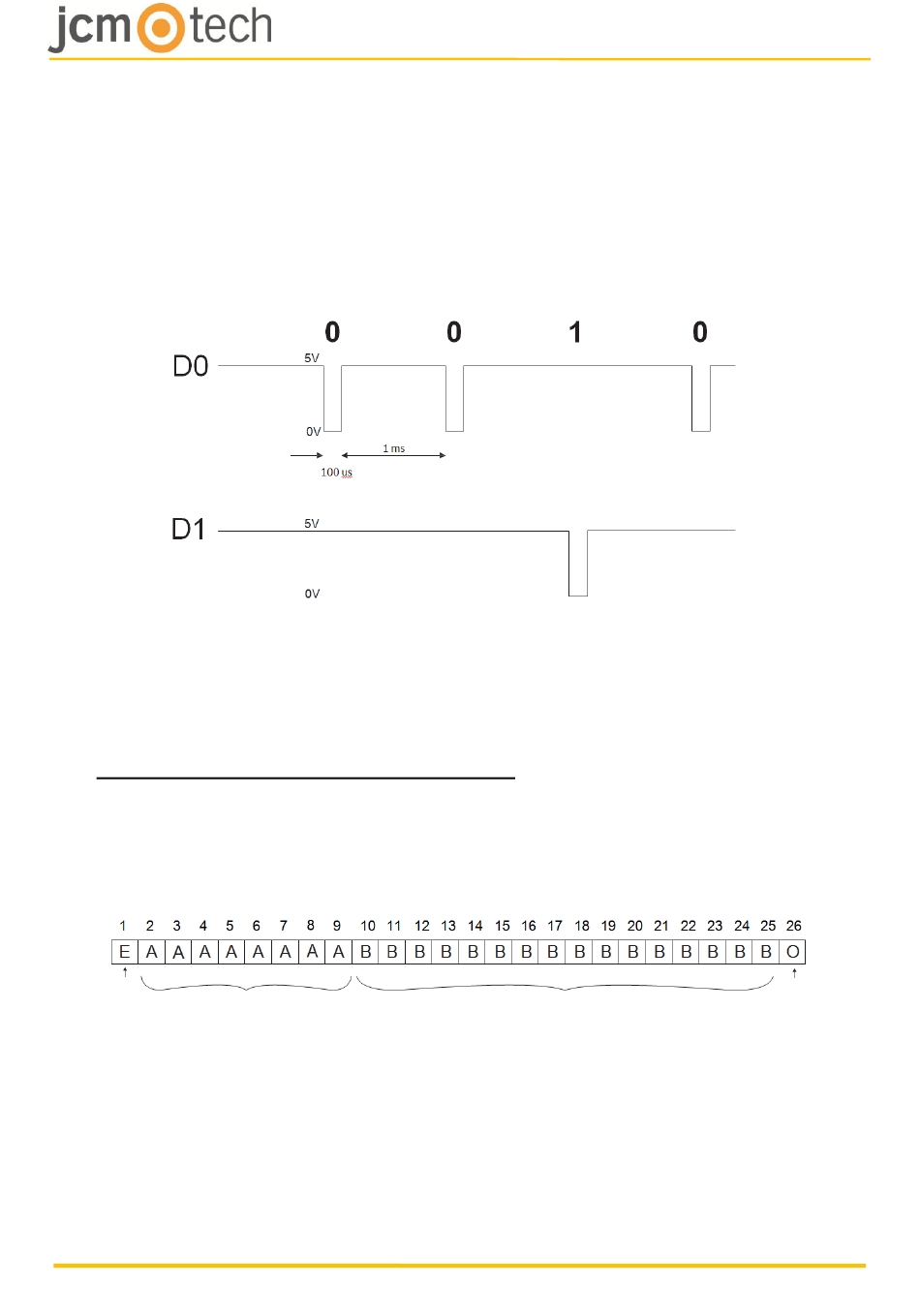

Die Daten werden über die Leitungen DATA 0 für die Logik "0" und DATA 1 für die
Logik "1" gesendet. Beide Leitungen verwenden eine invertierte Logik, was bedeutet,
dass ein Puls niedrig auf DATA 0 eine "0" anzeigt und ein niedrig Impuls auf DATA 1
"1" anzeigt. Wenn die Leitungen hoch sind, werden keine Daten gesendet. Nur 1 der
2 Leitungen (DATA 0 / DATA 1) kann ein Impuls geben.
Data Bit 0 = Circa 100 ms (Millisekunden)
Data Bit 1 = Circa 100 ms (Millisekunden)
Die Zeit zwischen zwei Datenbits: ca. 1 ms (Millisekunden). Beide Datenleitungen
(D0 und D1) sind hoch.
Beschreibung für die 26 Bits Wiegand Format
Jeder Datenblock besteht aus einem ersten Paritätsbit P1, einem festen 8-Bit-Header,
16 Bits eines Benutzercodes und einem zweiten Paritätsbit P2. Ein solcher
Datenblock wird unten dargestellt:
Even
Site Code
Parity
Bit
Anmerkung: Paritätsbits werden wie folgt berechnet:
P1 = gerade Parität über die Bits 2 bis 13 berechnet
P2 = ungerade Parität, berechnet über die Bits 14 bis 25
Beispiel:
PP
1
UM_3201053_BIO100_DE_Rev00.docx
Beispiel: Daten 0010 ...
170
Site code
1 0 1 0 1 0 1 0 0 1 1 1
User Code
31527
User code
1 0 1 1 0 0 1 0 0 1 1 1
Odd
Parity
Bit
PI
0
