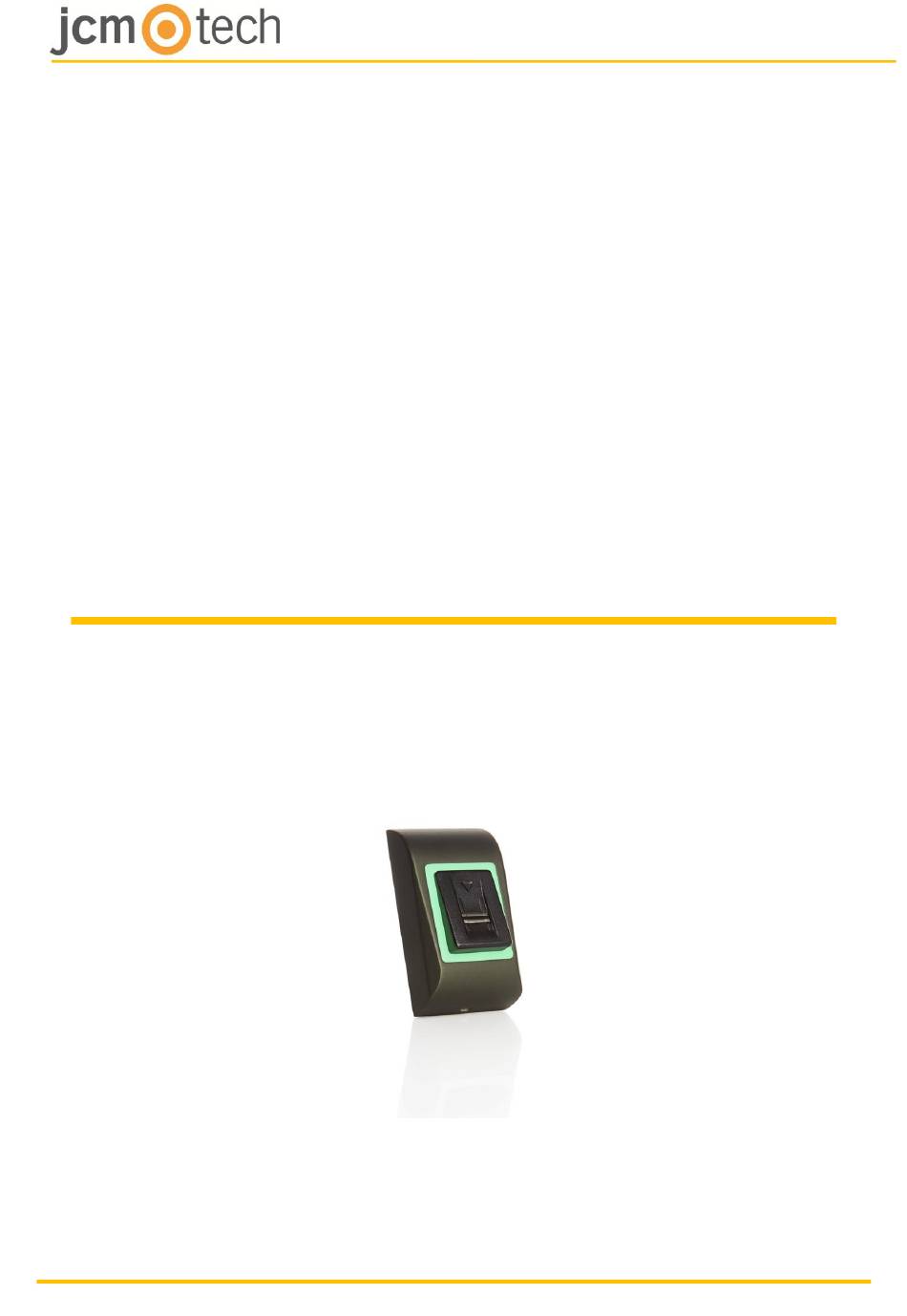

- Seite 1 BIO100 Bedienungsanleitung Installateur www.jcm-tech.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. BESCHREIBUNG ....................3 2. TECHNISCHE DATEN .................... 4 3. MONTAGE ......................5 4. KABELBELEGUNG ....................5 5. VERBINDUNGEN MIT C2P STEUERUNG ............. 6 6. REGISTRIERUNG ....................7 7. KONFIGURATION MIT DER STEUERUNGSSOFRWARE ........8 7.1 HINZUFÜGEN BIOMETRISCHER LESEGERÄTE ......... 8 7.2 REGISTRIERUNG VON FINGERABDRÜCKEN ÜBER LESEGERÄT .. -
Seite 3: Beschreibung
Beschreibung B100 ist ein Wiegand-Biometrisches-Lesegerät für Zutrittskontrollanwendungen. Es bietet eine Speicherkapazität von bis zu 100 Fingerabdrücke und programmierbare Wiegand Ausgänge (8 bis 128 Bits) Die Konfiguration der Lesegeräte und die Registrierung von Fingerabdrücken erfolgt über die CONTROL PC Software. Die Verbindung zwischen den biometrischen Lesegeräten ist RS485 und wird für die Fingerabdruckregistrierung und Konfiguration verwendet. -
Seite 4: Technische Daten
2 Technische Daten Speicherkapazität Fingerabdrucke Bis zu 100 Fingerabdrücke Technologie Biometrisch (kapazitiver Schiebesensor) Verwendung Intern Authentifizierung Finger Schnittstelle Wiegand von 8 bis 128 Bits (26 Bits per Einstellung) Protokollprogrammierung Durch CONTROL Software Max. Kabellänge 1:1000 Erkennungszeit 970 m sec, inklusiv Extraktionszeit Eigenschaft Fingerabdruck Registrierung Auf dem Lesegerät oder vom USB Desktop-Lesegerät Anschluss am Steuerung... -
Seite 5: Montage
3 Montage Wenn der biometrische Leser im Freien installiert und benutzt wird, muss der Leser mit der in unserem Zubehör erhältlichen MC-MINI-Metallabdeckung ausgestattet sein, um den Sensor vor direkten Regenfällen zu schützen. Die Betriebstemperatur des Produktes liegt zwischen -20 ° C - + 50 ° C. Wenn der Leser in einer Umgebung installiert ist, in der die Temperatur unter -10 °... -
Seite 6: Verbindung Mit Die C2P Steuerung
5 Verbindung mit die C2P Steuerung Die biometrischen Lesegeräte können nahezu jeden Controller angeschlossen werden, der den Wiegand-Formatstandards entspricht (Standard Wiegand 26 Bit oder selbstdefinierter Wiegand). Die Anschlüsse D0 und D1 sind die Wiegand-Anschlüsse und die Wiegand-Nummer wird durch sie geschickt. ... -
Seite 7: Registrierung
Wenn der Abstand Reader-Controller hoch ist (50 Meter) und wenn die Kommunikation mit dem Lesegerät nicht hergestellt werden kann, dann beenden Sie das RS485-Netzwerk, indem Sie den Jumper im EWS-Controller schließen oder wie in Kapitel 4 beschrieben. 6 Registrierung Befolgen Sie die unten aufgeführten Anweisungen für korrekte Fingererkennung. -
Seite 8: Konfiguration Mit Der Steuerungssofrware
7 Konfiguration mit die Steuerungssoftware 7.1 Hinzufügung die Biometrischer Lesegeräte 1. Öffnen Sie das Tor Programm um die Lesegräte zu finden. 2. Klicken Sie mit der rechten Maustaste auf dem Lesegerät den Sie suchen und wählen Sie “Eigenschaften”. 3. Wählen Sie im Register “Basic - Allgemein” die Option “Type - Typ” des Lesegeräts “B100”... - Seite 9 Wichtige Hinweis: Die Seriennummer befindet sich auf einem Aufkleber auf der Verpackung des Lesegeräts und wird von der Software gesucht (klicken Sie mit der rechten Maustaste auf das Portal/Devices/readers – Portal/Geräte/Lesegeräte). Um zu überprüfen, ob das Lesegerät online ist, klicken Sie mit der rechten Maustaste auf das Lesegerät den Sie suchen und wählen Sie „Check Version –...
-
Seite 10: Registrierung Von Fingerabdrücken Über Lesegerät
7.2 Registrierung von Fingerabdrücke über Lesegeräte 1. Öffnen Sie das Windows Benutzerfenster und erstellen Sie einen neuen Benutzer. Klicken Sie auf „New User (neue Benutzer)“ und setzen Sie einen Namen und einen ID (Kartennummer) 2. Gehen Sie auf die Registerkarte „Biometric“. Wähle Sie denn zu registrierende Lesegeräte (linksklick mit der Maus) aus. - Seite 11 Beispiel: Wenn der Benutzer unbegrenzten Zugriff hat, werden die Fingerabdrücke an alle Lesegeräte gesendet. Wenn der Benutzer nur auf Lesegerät 1 und Lesegerät 3 Zugriff hat, werden die Fingerabdrücke nur auf diese beiden Lesegeräte gesendet. Hinweis: Um zu überprüfen, ob alle Fingerabdrücke an das Lesegerät gesendet werden, klicken Sie mit der rechten Maustaste auf das Lesegerät und wählen Sie "Memory status - Speicher Status".
-
Seite 12: Registrierung Von Fingerabdrücken Über Desktop Lesegeräte
7.3 Registrierung von Fingerabdrücke über Desktop Lesegerät Stecken Sie den Wisch Desktop Lesegerät in den PC. Wenn das Gerät nicht automatisch installiert wird, verwenden Sie die Treiber, die sich auf der mit den Biometrisch Lesegerät gelieferten CD befindet. Es wird genauso wie ein USB-Gerät installiert und automatisch in der Software angezeigt. - Seite 13 Im Ereignisfenster erscheint eine Zeile mit der Anzahl der im Lesegeräte gespeicherten Fingerabdrücke. Werden für einen Benutzer weitere Fingerabdrücke hinzugefügt, so werden alle Hinweis: Fingerabdrücke über den gleichen Wiegand-Code der im Benutzer-ID-Feld (Kartennummer) geschrieben ist an den Controller gesendet. www.jcm-tech.com...
-
Seite 14: Fingerabdrücke Löschen
7.4 Fingerabdrücke Löschen Im Allgemeinen werden die Fingerabdrücke im Biometrischen Lesegerät und in der Software gespeichert. Das Löschen kann nur in die Lesegeräte oder in beiden Orten durchgeführt werden. Löschen eines Benutzers aus dem biometrischen Leser Wähle den User - Benutzer und klicke auf "Delete User - Benutzer löschen". Der Benutzer wird zusammen mit seinen Fingerabdrücken sowohl von der Software als auch von den Fingerabdrucklesegeräten gelöscht. -
Seite 15: Hochladen Fingerabdrücke An Biometrische Lesegeräte
7.5 Hochladen Fingerabdrücke an Biometrische Lesegeräte Klicken Sie mit der rechten Maustaste auf dem biometrischen Lesegerät und wählen Sie "Upload all users to reader - Alle Benutzer aufs Lesegerät hochladen". Beim Empfangen der Fingerabdrücke blinkt der Lesegerät LED orange. Bemerkung: Verwenden Sie diese Funktion, wenn Sie einen Lesegerät ändern oder hinzufügen, wenn anstehende Aufgaben in der Software gelöscht werden oder wenn Zweifel bestehen, dass Fingerabdrücke im Lesegerätspeicher nicht mit der Software-Datenbank synchronisiert sind. -
Seite 16: Firmware Update
7.6 Firmware-Update Klicken Sie mit der rechten Maustaste auf dem Lesegerät und wählen Sie das Firmware-Update-Menü. Klicken Sie im Fenster Firmware-Update auf die Schaltfläche „Browse -Durchsuchen“. Der Standardstandort der mit PROS CS installierten Firmware-Dateien befindet sich im Ordner "Firmware". Wählen Sie die Firmware-Datei mit der Erweiterung "xhc" aus. Klicken Sie auf die Schaltfläche Hochladen. -
Seite 17: Konfiguration Am Sender Übermitteln
7.7 Konfiguration am Sender Übermitteln Klicken Sie mit der rechten Maustaste auf den Leser und wählen Sie das Menü "Send configuration -Konfigurationsmenü senden". Sehen Sie sich das Feld „Events – Ereignisse“ an, um den Konfigurationsablauf zu überprüfen. Hinweis: Das biometrische Lesegerät erhält automatisch seine Einstellungen. Diese Funktion wird verwendet, wenn das Lesegerät während der Änderung ausgeschaltet wird. -
Seite 18: Wiegand Protokollbeschreibung
8 Wiegand Protokollbeschreibung Die Daten werden über die Leitungen DATA 0 für die Logik "0" und DATA 1 für die Logik "1" gesendet. Beide Leitungen verwenden eine invertierte Logik, was bedeutet, dass ein Puls niedrig auf DATA 0 eine "0" anzeigt und ein niedrig Impuls auf DATA 1 "1"... -
Seite 19: Sicherheitshinweise
Der Hersteller behält sich das Recht vor, die Gerätespezifikationen ohne vorherige Ankündigung zu ändern. 11 EU-Konformitätserklärungen JCM TECHNOLOGIES, S.A. erklärt hiermit, dass das Produkt BIO100 die einschlägigen grundlegenden Anforderungen der Richtlinien 2014/30/EU über die elektronischen Verträglichkeit und die RoHS-Richtlinien 2011/65/EU erfüllt, solange seine Verwendung vorgesehen ist.
