In diesen Rahmen können folgende Projektoren montiert werden:
Epson
Serie EB-L1000
EB-PU2220
EB-PU2216
EB-PU2213
Hinweis: In der obigen Tabelle sind einige kompatible Projektormodelle aufgelistet.
Bitte kontaktieren Sie uns, wenn Ihnen ein Projektor fehlt.
Kontakt
Tel.: +49 2204 9485 30
E-Mail:
info@exactsolutions.de
Website:
www.exactsolutions.de
FRAME-EVO-E10
Montagerahmen für Projektoren
Bedienungsanleitung Version 2.0
1.8
DWN
1.9
DWN
2.0
TSN
VIU
DWN
GJN
DWN
GJN
VIU
Beschreibung
EVO-LINK hinzugefügt
Aktualisierung
Rundschlingen
Update auf neues Layout
Update für die Serie EB-
PU2220
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Exact solutions FRAME-EVO-E10

Inhaltszusammenfassung für Exact solutions FRAME-EVO-E10

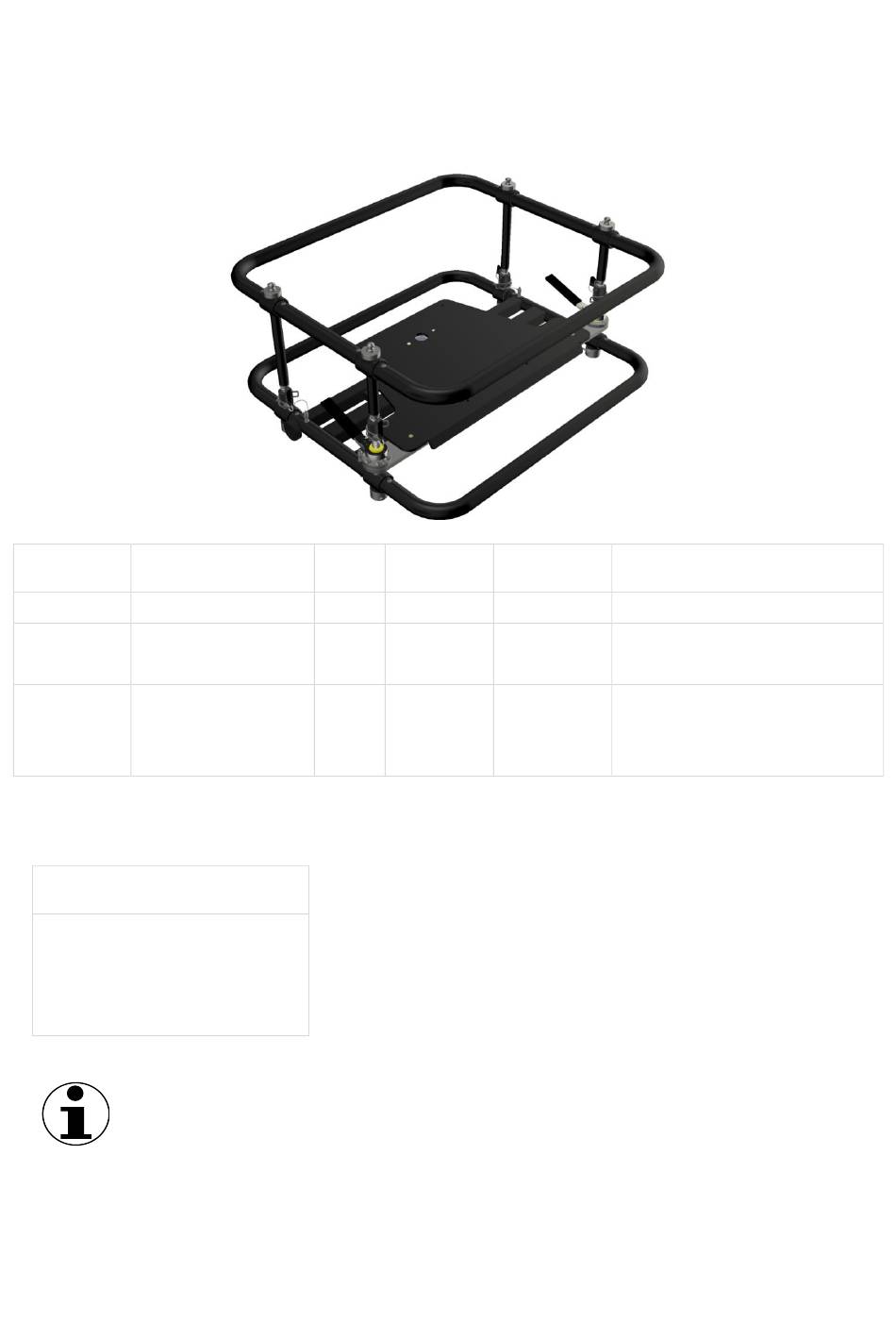

  • Seite 1 FRAME-EVO-E10 Montagerahmen für Projektoren Bedienungsanleitung Version 2.0 Datum Überarbeitung Nr. Autor Überprüft Genehmigt Beschreibung 11.03.2020 EVO-LINK hinzugefügt 18.05.2020 Aktualisierung Rundschlingen 20.06.2022 Update auf neues Layout Update für die Serie EB- PU2220 In diesen Rahmen können folgende Projektoren montiert werden: Epson...

  • Seite 2: Inhaltsverzeichnis

    2.2 Wichtige Warnhinweise....................9 2.3 Risikosituationen ......................11 3. Lieferumfang ..................... 14 4. Übersicht über die Modellnummern ............15 4.1 FRAME-EVO-E10-Bezeichnung ..................15 5. Optionales Zubehör ................... 16 6. Produktbeschreibung ................19 6.1 Bestimmungsgemäße Verwendung ................19 6.2 Spezifikationen ....................... 19 6.3 Vorinstallierter Abstandshalter ..................
  • Seite 3 Handbuch FRAME-EVO-E10 14.4 Schrauben und Sicherheitsunterlegscheiben zur Befestigung des Projektors im Rahmen ..........................44 14.5 Abstandshalter......................45 15. Entsorgung von Komponenten ..............45 15.1 Metallteile und Verpackungen ..................45 15.2 Entsorgung ganzer Geräte .................... 45 16. Konformitätserklärung ................46 Impressum ....................47 Seite 2 von 47 20.06.2022...

  • Seite 4: Präambel

    Handbuch FRAME-EVO-E10 1. Präambel Der FRAME-EVO-E10 wurde mit größter Sorgfalt entwickelt und hergestellt. Eine unsachgemäße Handhabung kann ein erhebliches Sicherheitsrisiko darstellen und/oder Schäden verursachen. Lesen Sie sich diese Anweisungen sorgfältig durch, bevor Sie das Produkt handhaben und installieren, damit Sie das Gerät sicher verwenden können. Auf den folgenden Seiten finden Sie alle notwendigen Informationen für eine sichere und schnelle...

  • Seite 5: Sicherheitshinweise

    Lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das System installieren. 2.1 Warnhinweise Der Rahmen FRAME-EVO-E10 ist für die Verwendung durch vollständig qualifizierte, geschulte und kompetente Personen vorgesehen, um einen sicheren Transport, eine sichere Installation und eine sichere Einstellung von Projektoren zu gewährleisten.
  • Seite 6 • Wenn dieses Produkt nicht korrekt installiert wird, kann dies zu schweren Unfällen und zum Tod führen. Verwenden Sie den Rahmen FRAME-EVO-E10 nicht im Freien. • Dieses Produkt ist nur für den Innenbereich geeignet. Wenn der Rahmen FRAME- EVO-E10 im Außenbereich montiert wird, können äußere Einflüsse wie Wind und Regen die Stabilität des Gesamtsystems beeinträchtigen.
  • Seite 7 System und damit zu Unfällen mit Todesfolge, schweren Verletzungen oder Produktschäden führen. Installieren Sie den FRAME-EVO-E10 oder den Projektor nicht, wenn sich während des Installationsvorgangs Personen unter der Montagezone aufhalten. • Stellen Sie bei der Installation des Projektors sicher, dass sich niemand im Bereich unter der Installationszone aufhält.
  • Seite 8 • Die Verwendung des Produkts auf instabilen Oberflächen kann zu schweren Verletzungen und Unfällen mit Todesfolge führen. Stellen Sie sicher, dass die Struktur, an der Sie bis zu drei FRAME-EVO-E10 Rahmen inklusive Projektoren aufhängen, das Gesamtgewicht von ca. 145,5 kg (320,77 lb) zuzüglich des Gewichts aller zusätzlichen Ausrüstungen sowie anderer potenzieller Systeme tragen...
  • Seite 9 Handbuch FRAME-EVO-E10 • Eine Überlastung des Zubehörs und anderer Ausrüstung kann zu schweren Verletzungen und Unfällen mit Todesfolge führen. Stapeln oder hängen Sie nicht mehr Projektorrahmen untereinander als vom Hersteller erlaubt • Überschreiten Sie nicht die maximale Anzahl gestapelter oder aufgehängter Einheiten, da dies zum Herunterfallen des gesamten Systems oder von Teilen davon führen kann.

  • Seite 10: Wichtige Warnhinweise

    Sicherungssplinte kann zu schweren Verletzungen und Unfällen mit Todesfolge führen. 2.2 Wichtige Warnhinweise Bevor Sie den Projektor in den Rahmen des FRAME-EVO-E10 einbauen, lesen Sie sich bitte das Benutzerhandbuch des Projektors sorgfältig durch. Wenn am Projektor ein Objektiv angebracht ist, entfernen Sie es bitte.
  • Seite 11 Handbuch FRAME-EVO-E10 • Wenn dieses Produkt nicht korrekt installiert wird, kann es zu schweren Unfällen kommen. Für die Installation des Rahmens FRAME-EVO-E10 sind mindestens zwei Personen erforderlich. • Achten Sie im Hinblick auf das Gesamtgewicht aller notwendigen Installationsgeräte darauf, diese mindestens zu zweit zu handhaben.

  • Seite 12: Risikosituationen

    • Tragen Sie geeignete Sicherheitsschuhe, Handschuhe und einen Helm. • Stellen Sie sicher, dass der Bereich unter dem Rahmen während der Installation frei ist. Kopfstoßgefahr am Rahmen FRAME-EVO-E10 während des hängenden Aufbaus. • Schutzziel: Verletzungen durch Anstoßen des Kopfes vermeiden. • Tragen Sie einen Helm Eine falsche Installation kann dazu führen, dass bestimmte Teile des Rahmens FRAME-...
  • Seite 13 Handbuch FRAME-EVO-E10 Die Verwendung unsicherer Leitern/Stufen/Gerüste kann zu schweren Verletzungen führen • Schutzziel: Personenschäden vermeiden, indem nur sichere Leitern/Stufen/Gerüste verwendet werden. • Verwenden Sie nur geeignete und sichere Ausrüstung. • Beachten Sie immer die Dokumentation des Herstellers der bereitgestellten Leitern/Stufen/Gerüste.
  • Seite 14 Handbuch FRAME-EVO-E10 Der Benutzer kann sich zwischen Federclips und den Befestigungsmuttern des oberen Teils des Rahmens die Finger einklemmen. • Dies kann potenziell an allen Verbindungspunkten passieren, an denen die Federclips verwendet werden. • Schutzziel: Personenschäden durch die Verwendung von Schutzhandschuhen vermeiden.

  • Seite 15: Lieferumfang

    Handbuch FRAME-EVO-E10 3. Lieferumfang Hinweis: Bitte überprüfen Sie die Lieferung sofort nach Erhalt auf Vollständigkeit und Unversehrtheit. Bei fehlenden oder beschädigten Teilen wenden Sie sich bitte an Ihren Händler. FRAME-EVO-E10 • Für die Projektorinstallation verwendet • Anzahl der Einheiten: 1 •...

  • Seite 16: Übersicht Über Die Modellnummern

    Handbuch FRAME-EVO-E10 4. Übersicht über die Modellnummern 4.1 FRAME-EVO-E10-Bezeichnung Beschreibung Nummer Modellnummer des FRAME-EVO-E10 Herstellers Epson-Modellnummer ELPMB57 Epson SKU V12H989B57 Wenn in diesem Handbuch auf die Modellnummer des Herstellers verwiesen wird, ist dies automatisch auch eine Referenz auf die Modellnummer von Epson, wie in der obigen Tabelle beschrieben.

  • Seite 17: Optionales Zubehör

    Handbuch FRAME-EVO-E10 5. Optionales Zubehör Informationen zur Verwendbarkeit des optionalen Zubehörs finden Sie in Kapitel 12. Montage des Rahmens an einer Traverse und den folgenden. EVO-LINK-200 Optionales Zubehör für Installationen an Traversen. Weitere Informationen finden Sie im Installationshandbuch der Serie EVO-LINK-200.
  • Seite 18 Traversen. Weitere Informationen finden Sie im Installationshandbuch der Serie EVO-LINK-200. FRAME-PF-UNI-CLP5030 Optionales Zubehör zum Aufhängen eines FRAME-EVO-E10 an einer Traverse. FRAME-PF-UNI-CLP5030 stellt einen kompletten Satz von 4 Teilen dar. FRAME-PF-UNI-CLP30PT Optionales Zubehör für die Tischinstallation im Hochformat FRAME-PF-UNI-CLP30PT stellt einen kompletten Satz von 4 Teilen dar.
  • Seite 19 Handbuch FRAME-EVO-E10 Stellen Sie sicher, dass Sie bei der Montage der EVO-FRAMEs (hängend oder stehend) nur zugelassenes und empfohlenes Zubehör verwenden. Seite 18 von 47 20.06.2022...

  • Seite 20: Produktbeschreibung

    6. Produktbeschreibung 6.1 Bestimmungsgemäße Verwendung Der FRAME-EVO-E10 ist ein Rahmen, der für den Schutz und die einfache Handhabung eines darin installierten professionellen Projektors konzipiert und bestimmt ist. Der FRAME-EVO schützt sehr kostspielige Geräte bei der Handhabung. Darüber hinaus bietet er Möglichkeiten, den Projektor innerhalb des Rahmens zu justieren.

  • Seite 21: Vorinstallierter Abstandshalter

    Handbuch FRAME-EVO-E10 6.3 Vorinstallierter Abstandshalter Abbildung 3 Vorinstallierte Abstandshalter Das aktuelle Modell E10 wurde für die Verwendung mit der neuesten Projektorserie Epson EB-PU2220 optimiert und wird mit vorinstallierten Abstandshaltern ausgeliefert. Siehe Abbildung 3, in der die Abstandshalter mit einem roten Kreis markiert sind. Diese Metallteile werden in die Projektorplatte eingepresst.

  • Seite 22: Installation Der Projektoren In Den Rahmen

    Handbuch FRAME-EVO-E10 7. Installation der Projektoren in den Rahmen Stellen Sie sicher, dass nur die dafür vorgesehenen Projektoren in diesem Rahmen installiert werden! Versuchen Sie nicht, ihn mit anderen Projektoren zu verwenden, da dies zu schweren Unfällen führen kann! Abbildung 4 Entfernen des Objektivs Schritt 1: Legen Sie den Projektor mit der Oberseite nach unten auf eine geeignete flache Oberfläche und entfernen Sie dann das Objektiv (falls es vorinstalliert ist).
  • Seite 23 Handbuch FRAME-EVO-E10 Schritt 2: Positionieren Sie den Rahmen so über dem Projektor, dass sich die Einstellschraube auf der Rückseite befindet und die M6-Schraubenlöcher korrekt ausgerichtet sind. Bitte stellen Sie den Projektor in die richtige Position, damit die vordere/hintere Position bei der Installation korrekt ist. Andernfalls stimmt die Position der Löcher nicht.
  • Seite 24 Handbuch FRAME-EVO-E10 Je nach verwendetem Projektor können die Anzahl und die Position der Schraubenlöcher variieren. Achten Sie darauf, für alle benötigten Schraubenlöcher die richtige Schraubenlänge zu verwenden. Das aktuelle Modell von EVO-E10 wird mit M6x25-Schrauben ausgeliefert, da in der aktuellen Projektorplatte zusätzlich Abstandshalter, die für die neuste Projektorgeneration benötigt werden, fix...

  • Seite 25: Entfernen Des Oberen Rings

    Handbuch FRAME-EVO-E10 8. Entfernen des oberen Rings Der Zweck der Installationsversion besteht darin, eine schnelle, einfache und werkzeugfreie Möglichkeit zu haben, ein Ultra-Short-Throw-Objektiv ohne Einschränkungen bezüglich des Rahmens zu installieren. Abbildung 9 Entfernen der vier Federclips Seite 24 von 47...
  • Seite 26 Handbuch FRAME-EVO-E10 Schritt 1: Entfernen Sie die 4 x Federclips wie im obigen Bild dargestellt. Da die Feder des Federclips stark ist, achten Sie bitte darauf, sich die Finger nicht zwischen der Feder und der Befestigungsmutter einzuklemmen. Abbildung 10 Lösen der vier Befestigungsmuttern Schritt 2: Lösen Sie die 4 x Befestigungsmuttern (wie im obigen Bild dargestellt), bis sie völlig...
  • Seite 27 Handbuch FRAME-EVO-E10 Schritt 3: Entfernen Sie den oberen Ring und Sie haben die Installationsversion des Rahmens. Abbildung 12 Rahmen mit entferntem oberem Ring Schritt 4: Jetzt kann das richtige Ultra-Short-Throw-Objektiv am Projektor angebracht werden. Seite 26 von 47 20.06.2022...

  • Seite 28: Erneute Installation Des Oberen Rings

    Handbuch FRAME-EVO-E10 9. Erneute Installation des oberen Rings Achten Sie immer darauf, dass Ober- und Unterteil des Rahmens fest miteinander verbunden sind. Es müssen alle vier Befestigungsmuttern fest angezogen und alle vier Sicherungssplinte richtig eingesetzt sein. Abbildung 13 Entfernen des Ultra-Short-Throw-Objektiv Schritt 1: Entfernen Sie das Ultra-Short-Throw-Objektiv.
  • Seite 29 Handbuch FRAME-EVO-E10 Abbildung 15 Festziehen der vier Befestigungsmuttern Schritt 3: Ziehen Sie die 4 x Befestigungsmuttern wieder fest, bis kein Spiel mehr vorhanden ist und sich die Befestigungsmuttern nicht mehr nach oben oder unten bewegen lassen. Abbildung 16 Erneutes Einsetzen und Sichern der vier Federclips Schritt 4: Vergessen Sie bei der Befestigung des oberen Rings am Rahmen als letzten Schritt nicht, die 4 x Federclips wieder in die Befestigungsmutter einzusetzen.

  • Seite 30: Einstellmöglichkeiten

    Handbuch FRAME-EVO-E10 10. Einstellmöglichkeiten Abbildung 17 Darstellung von Yaw, Pitch und Roll Roll Mit den Handhebeln links und rechts können Sie die Position des Projektors in einem Winkel von ±2,7 Grad einstellen. Sie können die vordere linke oder rechte Ecke absenken oder anheben.
  • Seite 31 Handbuch FRAME-EVO-E10 Durch Drehen der Einstellschraube unter dem Projektor können Sie die Rückseite des Projektors um einen Winkel von ±3,3 Grad nach links oder rechts bewegen. Abbildung 20 Einstellung: Yaw Behalten Sie beim Einstellen von Roll/Pitch/Yaw die Hände immer auf den Handhebeln.

  • Seite 32: Stapeln Von Rahmen

    Handbuch FRAME-EVO-E10 11. Stapeln von Rahmen Weiblicher Bolzen Männlicher Bolzen Sperrbolzen Abbildung 21 Stapeln von Rahmen Schritt 1: Legen Sie den oberen Rahmen mit montiertem Projektor auf den unteren Rahmen mit montiertem Projektor. Achten Sie darauf, dass die vier männlichen Bolzen in die entsprechenden weiblichen Bolzen eingreifen.

  • Seite 33: Montage Des Rahmens An Einer Traverse

    Für weitere Informationen bezüglich einer geeigneten Rundschlinge mit Stahlseileinlage und Schäkel kontaktieren Sie uns bitte. Eine unzureichende Tragfähigkeit der Stützstruktur kann dazu führen, dass einzelne Teile des Rahmens FRAME-EVO-E10 oder der gesamte Rahmen FRAME-EVO-E10 herunterfallen. Seite 32 von 47 20.06.2022...
  • Seite 34 Handbuch FRAME-EVO-E10 2 Sätze Rundschlingen mit Schäkel Abbildung 23 Sichern eines Rahmens mit zwei Sätzen Rundschlingen Abbildung 24 Sichern von zwei Rahmen mit zwei Sätzen Rundschlingen Wenn Sie zwei Rahmen untereinander aufhängen, sichern Sie alle Rahmen mit den Rundschlingen. Eine Sicherung nur des Oberrahmens oder nur des Unterrahmens ist nicht ausreichend! Abbildung 24 zeigt zwei Rahmen, die an einer Traverse hängen, wo beide mit Rundschlingen gesichert sind.

  • Seite 35: Informationen Zum Maximalen Stapeln

    Handbuch FRAME-EVO-E10 13. Informationen zum maximalen Stapeln Bitte beachten Sie die folgenden Tabellen, um die ordnungsgemäße Verwendung zu bestätigen. Versuchen Sie nicht, den Rahmen in einer anderen als der dargestellten Position einzurichten, da es sonst zu Unfällen kommen kann! Hängende Installation mit Serie EVO-LINK-200...
  • Seite 36 Handbuch FRAME-EVO-E10 Mit Rigging-Schellen FRAME-PF-UNI-CLP5030 Abstand zwischen den Rigging- Schellen: • Auf X-Achse: 265 mm Hoch- format • Auf Y-Achse: zwischen 370 mm und 430 mm Abstand zwischen den Rigging-Schellen: Quer- • Auf X-Achse: 664,5 mm format • Auf Y-Achse: zwischen 370 mm und 430 mm Warnhinweis: Das Aufhängen von mehr als zwei Projektoren mit der Rigging-Schelle ist...
  • Seite 37 Handbuch FRAME-EVO-E10 Mit Hochformat-Adapter FRAME-PF-UNI-PORAD zusammen mit Serie EVO-LINK-200 • Bei Verwendung von FRAME-EVO-E10 zusammen mit FRAME-PF-UNI-PORAD muss eine der vier Klemmen entfernt werden, so dass nur noch drei Klemmen verwendet werden. Hochformat • Weitere Informationen finden Sie im Installationshandbuch des FRAME-PF- UNI-PORAD.
  • Seite 38 Handbuch FRAME-EVO-E10 Auf dem Boden stehend In dieser Position muss der FRAME- PF-UNI-CLP30PT verwendet und der Rahmen mit der Einstellschraube nach oben positioniert werden. Hochformat Querformat Aufgrund des Kühlsystems auf der Rückseite des Projektors nicht möglich. Um den Senkrecht Projektor herum muss immer ein freier Raum vorhanden sein, siehe entsprechendes nach oben Projektorhandbuch.

  • Seite 39: Systemwartung Und -Inspektion (Nachprüfung)

    Handbuch FRAME-EVO-E10 14. Systemwartung und -inspektion (Nachprüfung) Der FRAME-EVO-E10 erfordert keine besondere Wartung, aber vor jeder Installation, an der das System beteiligt ist, muss eine Sichtprüfung durchgeführt werden. Die Inspektion muss von einer qualifizierten Person durchgeführt werden! Regelmäßige Inspektionen sind zwingend erforderlich. Abhängig von den örtlichen Gesetzen und Vorschriften müssen Besitzer/Benutzer regelmäßige Inspektionen...
  • Seite 40 Handbuch FRAME-EVO-E10 • Bitte überprüfen Sie sorgfältig jedes einzelne M6- und M8-Montageloch und stellen Sie sicher, dass das Gewinde nicht gebrochen oder beschädigt ist. Seite 39 von 47 20.06.2022...

  • Seite 41: Versiegelte Muttern Mit Rotem Wachs Und Andere Schraubverbindungen

    Handbuch FRAME-EVO-E10 14.2 Versiegelte Muttern mit rotem Wachs und andere Schraubverbindungen • Bitte überprüfen Sie durch eine Sichtkontrolle, ob alle Schrauben an der richtigen Stelle sitzen und keine fehlt. • Stellen Sie sicher, dass die Schrauben, die Muttern, die Sperrbolzen, die Verbindungsstangen, die Montageplatte und alle Komponenten nicht verbogen, beschädigt oder gebrochen sind.
  • Seite 42 Handbuch FRAME-EVO-E10 Draufsicht: Abbildung 27 Mutter auf der mittleren Oberseite, die mit rotem Wachs versiegelt ist • Auf die drei Schrauben und Muttern auf den beiden obigen Bildern (Abbildung 26 und Abbildung 27) ist rotes Siegelwachs aufgetragen, um sicherzustellen, dass die Muttern immer in derselben Position sind und niemand versucht sie festzuziehen oder zu lösen.

  • Seite 43: Stapelpunkte Und Sperrbolzen

    Handbuch FRAME-EVO-E10 14.3 Stapelpunkte und Sperrbolzen Stellen Sie sicher, dass alle Stapelpunkte (vier männliche Stapelpunkte auf der Oberseite des Rahmens und vier weibliche Stapelpunkte auf der Unterseite des Rahmens) sicher in ihrer Position festgezogen sind. Dies kann von Hand überprüft werden, es sind keine zusätzlichen Werkzeuge erforderlich.
  • Seite 44 Handbuch FRAME-EVO-E10 Abbildung 30 Sperrbolzen am Rahmen Achten Sie darauf, dass alle vier Sperrbolzen frei von Beschädigungen, wie z. B. Verbiegungen, Verformungen, sind und kein Teil fehlt (z. B. die Kugelfeder). Stellen Sie außerdem durch Testen des Verriegelungsmechanismus sicher, dass dieser einwandfrei funktioniert.

  • Seite 45: Schrauben Und Sicherheitsunterlegscheiben Zur Befestigung Des Projektors Im Rahmen

    Handbuch FRAME-EVO-E10 14.4 Schrauben und Sicherheitsunterlegscheiben zur Befestigung des Projektors im Rahmen Stellen Sie sicher, dass sich alle richtigen Schrauben und Sicherheitsunterlegscheiben in der richtigen Position befinden und sicher befestigt sind. Weitere Details siehe Kapitel 7. Installation der Projektoren in den Rahmen.

  • Seite 46: Abstandshalter

    Handbuch FRAME-EVO-E10 14.5 Abstandshalter Stellen Sie bei einer Inspektion des Rahmens sicher, dass die Abstandshalter fest und sicher an der Projektorplatte befestigt sind. Siehe Kapitel 6.3 Vorinstallierter Abstandshalter. 15. Entsorgung von Komponenten 15.1 Metallteile und Verpackungen Alle Metallteile und Verpackungen können recycelt werden.

  • Seite 47: Konformitätserklärung

    Handbuch FRAME-EVO-E10 16. Konformitätserklärung Seite 46 von 47 20.06.2022...

  • Seite 48: Impressum

    Handbuch FRAME-EVO-E10 Impressum EXACT solutions GmbH Lustheide 85 51427 Bergisch Gladbach DEUTSCHLAND Tel.: +49 2204 9485 30 E-Mail: info@exactsolutions.de Website: www.exactsolutions.de Seite 47 von 47 20.06.2022...
