7
INSTANDHALTUNG
7.1.2 Dichtigkeitsprüfung 2 - vollständige Systemprüfung mit Nullgas
66
B E T R I E B S A N L E I T U N G | SCPS3300
Hinweis
Der Gasfluss wird über den Druck gemessen/berechnet. Die Genauigkeit dieser
Messung ist nicht für so niedrige Gasdurchsätze ausgelegt.
Bei dieser Art von Messung erreicht der Gasfluss nicht den Wert Null.
Ein Gasdurchsatz von 20 - 30 l/h ist hoch genug, dass der Test bestanden wird.
Ende der Dichtigkeitsprüfung
▸
Dichtigkeitsprüfung ausschalten.
▸
Komponenten entfernen.
▸
System in Betrieb nehmen.
▸
Sonde in Wartungsposition bringen (Sonde vollständig herausfahren).
▸
Warten, bis die Sonde abgekühlt ist.
▸
Schlüsselwahlschalter am Schaltschrank auf Position „0" stellen.
▸
Spitze der Sonde mit einer Bürste reinigen, bis keine Ablagerungen mehr vorhanden
sind.
▸
Vordere Öffnung der Sonde mit Verschlussklammer in Verbindung mit Prüfgaseinlaufbeu-
tel verschließen.

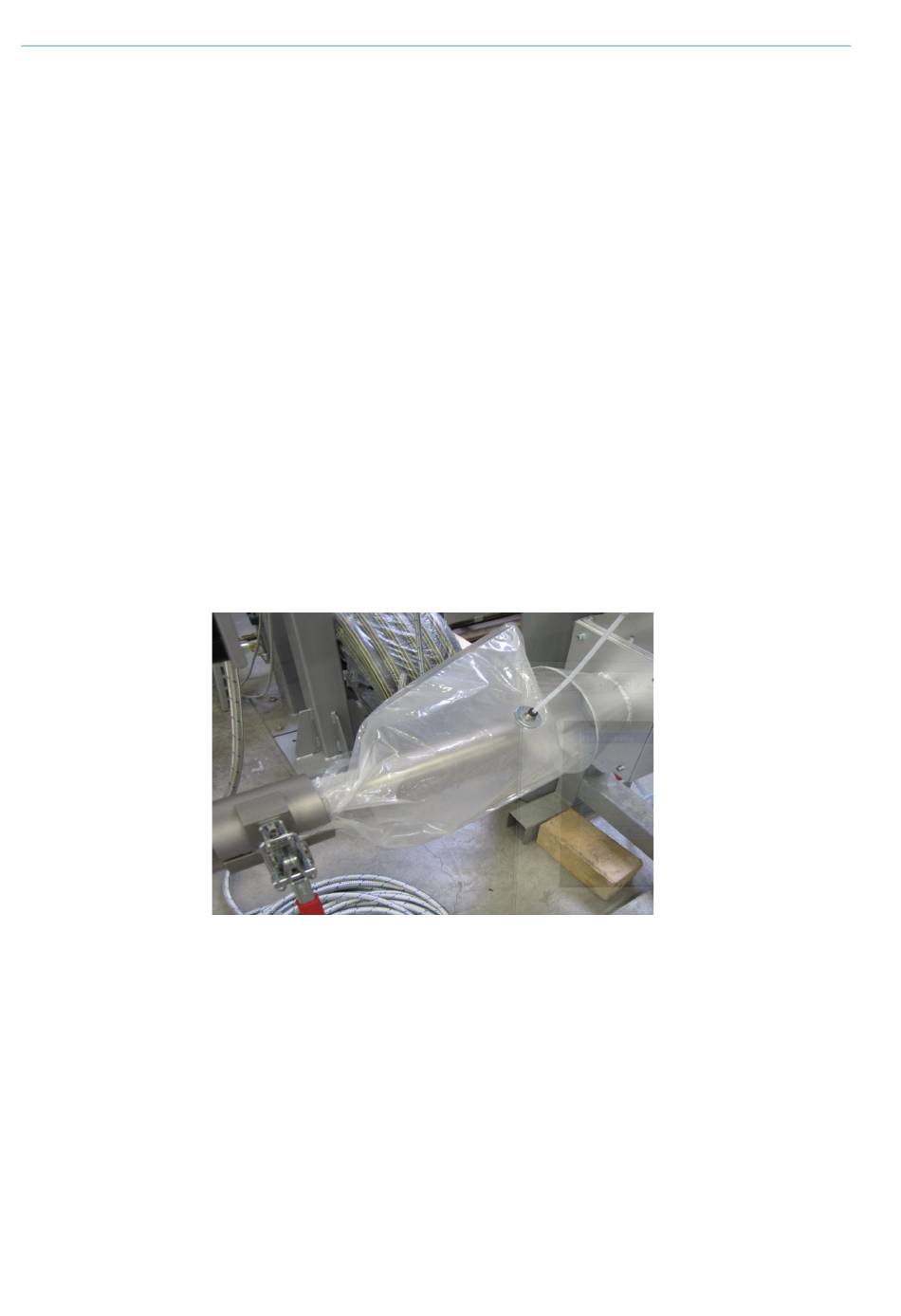

Abb. 53: Verschlussklammer mit Prüfgaseinlaufbeutel.
▸
Nullgas an den Beutel anschließen und den Beutel mit Gas füllen. Der Beutel hat eine
kleine Öffnung an der Rückseite, um Überdruck und ein Platzen des Beutels zu verhin-
dern.
▸
Die Durchflussmenge in den Beutel muss doppelt so groß sein wie die Durchflussmenge
des MCS, z. B. Durchflussmenge des MCS 450 l/h, Befüllung des Beutels ca. 900 l/h.
