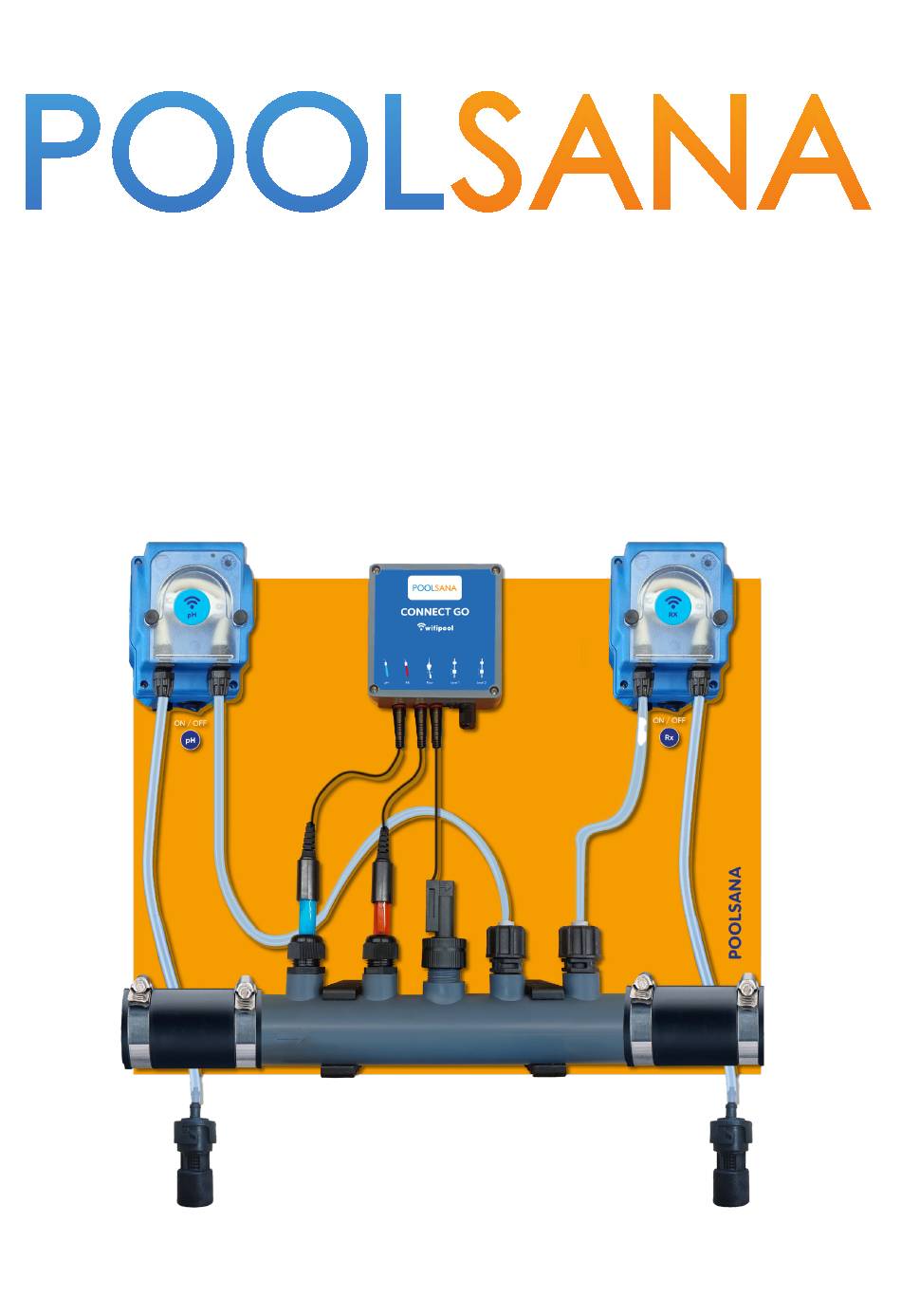

- Seite 1 Pool & Sauna Discount seit 2005 Installations- und Betriebsanleitung Dosieranlage POOLSANA Wifipool © POOLSANA GmbH & Co. KG – Version 0023.001 – Nachdruck und Vervielfältigung untersagt...
-
Seite 2: Inhaltsverzeichnis
2. FUNKTIONSWEISE DER DOSIERANLAGE POOLSANA WIFIPOOL ....... 3 3. INBETRIEBNAHME DER PHYSISCHEN KOMPONENTEN DER DOSIERANLAGE .. 4 4. KONTOERSTELLUNG UND ANMELDUNG IN DER APP „WIFIPOOL“ ....... 5 5. NUTZUNG DER APP „WIFIPOOL“ ................... 8 5.1 Übersicht über die Benutzeroberfläche ......................8 5.2 Erstellen eines neuen Schwimmbades ....................... -
Seite 3: Vorwort Zu Dieser Anleitung
Die Dosieranlage besitzt insgesamt nun vier verschiedene Wifi-Signale, die sich auf jeweils einen Steuerstecker oder Mess- sensor beziehen: • pH-Pumpe • Redox-Pumpe • pH-Messeinheit • Redox-Messeinheit Diese werden alle der Reihe nach mit der Wifipool-App verbunden und erlauben im Folgenden nun die Steuerung und Kontrol- le per App. -
Seite 4: Inbetriebnahme Der Physischen Komponenten Der Dosieranlage
POOLSANA Wifipool Installations- und Betriebsanleitung Hierbei erfolgt die Kommunikation zwischen App und Gerät nach erfolgreicher Einrichtung und Verbindung nicht über das lokale WLAN-Heimnetzwerk, sondern über die Cloud: Lediglich bei der erstmaligen Einrichtung verbindet sich Ihr Mobilgerät über die App direkt mit der Dosieranlage. Hierüber erfolgt nun die Verbindung der Dosieranlage mit Ihrem WLAN-Heimnetzwerk. -
Seite 5: Kontoerstellung Und Anmeldung In Der App „Wifipool
Dosierung etwas schief geht, wird nicht die gesamte Behälter Chlor oder Säure in den Pool gepumpt. Kontoerstellung und Anmeldung in der App „Wifipool“ Schritt 1: Wifipool App herunterladen Suchen Sie in Ihrem Playstore (Android-Geräte) oder App-Store (iOS-Geräte) nach der App „Wifipool“ und installieren diese anschließend auf Ihrem Mobilgerät. - Seite 6 Meldung erscheint „Sie müssen eine gültige E-Mail Adresse eingeben“ Sie haben nun erfolgreich ein Benutzerkonto in der App Wifipool erstellt. Nachdem Sie auf den Bestätigungslink in der E-Mail geklickt haben, öffnen Sie die App erneut. Melden Sie sich nun mit dem von Ihnen erstellten Benutzernamen / Emailadresse...
- Seite 7 POOLSANA Wifipool Installations- und Betriebsanleitung Schritt 3: Datenschutz-Einstellungen Anschließend erscheint eine Liste mit verschiedenen Datenschutz-Einstellungen zur Nutzung der App. Zwingend erforderlich für das anschließende Nutzen der App ist hierbei insbesondere das Akzeptieren der Bedingung hinsichtlich der Daten-Ver- arbeitung. Die Weiteren Punkte sind optional und können nachträglich in den Kontoeinstellungen jederzeit geändert werden.
-
Seite 8: Nutzung Der App „Wifipool
POOLSANA Wifipool Installations- und Betriebsanleitung Nutzung der App „Wifipool“ 5.1 Übersicht über die Benutzeroberfläche Nachdem Sie sich das erste Mal erfolgreich in der App angemeldet haben, erscheint folgende Benutzeroberfläche: Profileinstellungen: Drücken Sie links oben auf das Symbol mit den drei Strichen, um zu Ihren Profileinstellungen zu gelangen. Hier können Sie unter anderem auch Ihre Datenschutzeinstellungen bearbeiten, oder Ihre allgemeinen Profileinstellungen (z.B. - Seite 9 POOLSANA Wifipool Installations- und Betriebsanleitung...
-
Seite 10: Erstellen Eines Neuen Schwimmbades
Installations- und Betriebsanleitung 5.2 Erstellen eines neuen Schwimmbades Um die App Wifipool und Ihre erworbene Dosieranlage nutzen zu können, müssen Sie zuallererst ein neues „Schwimmbad“ erstellen. Sie können in der App mehrere Schwimmbäder gleichzeitig verwalten. Um ein neues Schwimmbad zu erstellen, existieren mehrere Möglichkeiten: Variante 1: Drücken Sie auf das große „+“... - Seite 11 POOLSANA Wifipool Installations- und Betriebsanleitung Variante 2: Über die Benutzeroberfläche. Ihre erstellten Schwimmbäder werden Ihnen hier angezeigt. Durch Wischen nach links bzw. rechts können Sie hierbei zwischen den einzelnen Schwimmbädern wechseln, sollten Sie mehrere erstellt haben. Dies wird Ihnen auch unten durch die kleinen Punkte unten angezeigt. Drücken Sie auf den Namen des Schwimmbades bzw.
-
Seite 12: Verbindung Der Wifipool-App Mit Ihrer Dosieranlage
5.3 Verbindung der Wifipool-App mit Ihrer Dosieranlage Sobald Sie ein neues Schwimmbad in der Wifipool-App erstellt haben, erfolgt die Verbindung der App mit der Dosieranlage der Reihe nach für die jeweiligen Sensoren und Steuerstecker. Hierzu liegen Ihnen in Ihrer Lieferung auf einem separaten Blatt verschiedene Barcodes bei. - Seite 13 POOLSANA Wifipool Installations- und Betriebsanleitung Schritt 3: Nun öffnet sich automatisch Ihre Kamera mit der Scanfunktion. Scannen Sie nun den ersten Barcode. Achten Sie hier bitte darauf, den waagrechten Strich der Scanfunktion möglichst gerade und mittig auf den Barcode zu richten. Wenn der Scan erfolgreich ist, wird der Strich anschließend grün.
- Seite 14 POOLSANA Wifipool Installations- und Betriebsanleitung Schritt 7: Geben Sie das Passwort Ihres WLAN-Netzwerkes ein und bestätigen Sie anschließend. Schritt 8: Das Gerät versucht nun die Verbindung mit Ihrem ausgewählten WLAN-Netzwerk aufzubauen. Hierfür erscheint ein zeitlicher Countdown. Falls der Countdown überschritten wird, war der Verbindungsversuch erfolglos. Wiederholen Sie in diesem Falle nun den Vorgang noch einmal (Sehen Sie auch im folgenden Abschnitt mögliche Lösungsversuche).
- Seite 15 POOLSANA Wifipool Installations- und Betriebsanleitung Sobald Sie sich zurück in die Schwimmbad-Einstellungen begeben, wird Ihnen das hinzugefügte Gerät zudem nun im Menüpunkt „Steuerstecker und Messsen- soren“ angezeigt. Sobald das Gerät aktiv und einsatzbereit ist, leuchet hier ein grüner Punkt auf.
-
Seite 16: Lösungsvorschläge Bei Verbindungsproblemen
POOLSANA Wifipool Installations- und Betriebsanleitung 5.3.2 Lösungsvorschläge bei Verbindungsproblemen Falls die Verbindung mehrmals hintereinander nicht erfolgreich sein sollte, prüfen Sie bitte die folgenden Punkte. • Stellen Sie sicher, dass eine stabile WLAN-Verbindung Ihres Mobilgerätes mit ihrem Heim-Netzwerk vorliegt. • Schließen Sie die App komplett (beenden Sie die Applikation unter den laufenden Applikationen Ihres Mobilgerätes) und starten diese nach einigen Sekunden von Neuem;... -
Seite 17: Module Und Automatisierungen
POOLSANA Wifipool Installations- und Betriebsanleitung Module und Automatisierungen Sobald Sie nun alle 4 Geräte verknüpft haben, können Sie nun im Folgenden sogenannte „Module“ hinzufügen. Ein Modul stellt hierbei eine vordefinierte Automatisierung dar, welche Ihnen hilft, die Dosierung von Chlor und pH gemäß bestimmten Bedingungen zu automatisieren. - Seite 18 POOLSANA Wifipool Installations- und Betriebsanleitung Schritt 4: Nach erfolgreichem Hinzufügen gelangen Sie wieder automatisch zu Ihrer Benutzeroberfläche. Jedes der beiden Module besteht aus zwei Automatisierungen. Unter dem Menüpunkt „Automatisierung und Einstellungen“ in den Schwimmbad-Einstellungen werden Ihnen nun nach erfolgreichem Hinzufügen des Moduls diese beiden Automatisierungen angezeigt.
-
Seite 19: Automatisierungen Und Einstellungen Verwalten
POOLSANA Wifipool Installations- und Betriebsanleitung 6.1 Automatisierungen und Einstellungen verwalten Nach erfolgreichem Hinzufügen der Module können Sie nun die Bedingungen bearbeiten bzw. verwalten, unter welchen die Dosieranlage automatisch die jeweilige Chemikalie dosieren soll. Die erste Automatisierung eines Moduls (1/2) stellt hierbei die Automatisierung der pH-Zugabe dar, die zweite (2/2) hingegen die Automatisierung der Chlor-Zugabe (Redox) 6.1.1... -
Seite 20: Ph-Automatisierung
POOLSANA Wifipool Installations- und Betriebsanleitung 6.2 pH-Automatisierung Für die pH-Automatisierung existieren regulär (1. Modul) 2 Bedingungen. Nur wenn beide Bedingungen erfüllt sind, arbeitet die pH-Dosierpumpe. Ab Werk ist der pH-Sollwert auf 7,6 voreingestellt. Sie können den Wert einfach verändern, indem Sie auf „7,6“... -
Seite 21: Chlor (Redox) Automatisierung
POOLSANA Wifipool Installations- und Betriebsanleitung 6.3 Chlor (Redox) Automatisierung Für die Chlor-Automatisierung existieren regulär (1.Modul) 3 Bedingungen. Diese sind der gewünschte Chlor (RX)-Wert (Bedingung 1), die Durchflussbedingung (Bedingung 3), sowie zusätzlich der pH-Wert (Bedingung 2). Der Hintergrund der 2. Bedingung (pH) bei der Chlor-Automatisierung ist unter anderem folgender: Wenn der pH-Wert Ihres Wassers zu hoch ist, verringert sich die Wirksamkeit von Chlor, wodurch dessen Desinfektionseffekt ineffizienter wird. -
Seite 22: Betriebszyklus
POOLSANA Wifipool Installations- und Betriebsanleitung 6.4 Betriebszyklus Die Funktion „Betriebszyklus“ finden Sie sowohl in den Automatisierungen pH als auch Redox. Durch das Setzen eines Hakens in dem entsprechenden Kästchen kann sie aktiviert und durch das Entfernen wieder deaktiviert werden. 6.5 Optionaler Zusatz: Dosieranlage mit Niveauregler Wie bereits erwähnt, kann die Dosieranlage optional mit einem Niveauregler erweitert werde (nicht im Lieferumfang enthalten). -
Seite 23: Kalibrierung Der Messsonden
Für die Kalibrierung der Messsonden liegen der Dosieranlage entsprechende Kalibrierungslösungen in Form von kleinen Dös- chen bei. Schritt 1: Navigieren Sie in der Wifipool App zu dem Menüpunkt „Steuerstecker und Messsensoren“ in den Schwimmbad-Ein- stellungen. Drücken Sie hierbei auf eine der beiden oben angezeigten Sonden. Es erscheint anschließend ein kleines Fenster mit verschiedenen Auswahlmöglichkeiten. - Seite 24 POOLSANA Wifipool Installations- und Betriebsanleitung Schritt 4: Nach Ablauf der Zeit erscheint eine Zwischenmeldung. Schritt 5: Abschließend erscheint die Bestätigung, dass die Kalibrierung erfolgreich war. Durch Drücken des entsprechend angezeigten Buttons gelangen Sie nun zurück in die Einstellungen. Wiederholen Sie nun den Vorgang für das Kalibrieren der anderen Messsonde.
-
Seite 25: Manuelle Steuerung (Handsteuerung)
POOLSANA Wifipool Installations- und Betriebsanleitung Manuelle Steuerung (Handsteuerung) Die Wifipool Dosieranlage kann alternativ zu der automatisierten Steuerung ebenso auf manuelle Steuerung umgestellt wer- den. Schritt 1: Navigieren Sie hierzu zu dem Menüpunkt „Steuerstecker und Messsensoren“ in den Schwimmbadeinstellungen. Drücken Sie nun auf eine der beiden unten angezeigten Pumpen (pH oder Redox). Es erscheint nun ein kleines Fenster mit verschiedenen Auswahlmöglichkeiten. -
Seite 26: Benutzeroberfläche Während Des Betriebs
Sobald Sie alles eingerichtet haben, d.h. alle Steuerstecker und Messsensoren sowie Automatisierungsbedingungen hinzuge- fügt haben, bietet Ihnen die Benutzeroberfläche der Wifipool-App einen Überblick über alle wichtigen Aspekte Ihrer Dosieranla- ge und stellt hierbei Ihre „Steuerzentrale“ dar. Diese Benutzeroberfläche wird innerhalb der App als „Rad“ bezeichnet. -
Seite 27: Rad-Übersicht
POOLSANA Wifipool Installations- und Betriebsanleitung 8.1 Rad-Übersicht Für Ihre Benutzeroberfläche stehen Ihnen für Ihre Dosieranlage in der regulären Ausführung insgesamt bis zu sechs Para- meter zur Verfügung, welche standardmäßig alle im Rad angezeigt werden (um Parameter auszublenden beachten Sie bitte weiter hinten in der Anleitung den jeweiligen Abschnitt dazu). -
Seite 28: Rad-Einstellungen
POOLSANA Wifipool Installations- und Betriebsanleitung 8.2 Rad-Einstellungen Wie oben bereits erwähnt, können Sie in den Rad-Einstellungen Ihr Rad personalisieren. Hierbei haben Sie die Möglichkeit, die einzelnen Parameter in ihrer Reihenfolge anzupassen, oder aber auch aus dem Rad auszublenden. Halten Sie hierbei den gewünschten Parameter im rechten Bereich (der drei kleinen Strichte) gedrückt, um ihn zu nehmen und... - Seite 29 POOLSANA Wifipool Installations- und Betriebsanleitung verschieben zu können. Anschließend können Sie ihn per „Drag and Drop“ an gewünschte Stelle ziehen und loslassen. Sie können ihn auch nach unten in den Bereich „Nicht Sichtbar im Rad“ ziehen, um ihn komplett aus Ihrem Rad auszublenden.
-
Seite 30: Graphen Und Historie
POOLSANA Wifipool Installations- und Betriebsanleitung Graphen und Historie Jede Parameterseite bietet Ihnen nun zudem die Möglichkeit, die Historie des jeweiligen Parameters einzusehen. Diese existiert für jede Parameterseite in Form eines Diagrammes, welches automatisch erstellt wird und die vergangene Aufzeich- nung des Wertes wiedergibt. Dies kann von großem Vorteil sein, um einen noch besseren Überblick über Ihr Schwimmbad zu bekommen und beispielsweise eine Orientierungshilfe für das Einstellen zukünftiger Parameter zu erhalten. - Seite 31 POOLSANA Wifipool Installations- und Betriebsanleitung...
-
Seite 32: Pool & Sauna Discount Seit 2005
POOLSANA Wifipool Installations- und Betriebsanleitung Wir wünschen Ihnen viel Spaß mit Ihrer Dosieranlage. Pool & Sauna Discount seit 2005 PoolSana GmbH & Co. KG Vershofenstraße 10 90431 Nürnberg www.poolsana.de info@poolsana.de...
