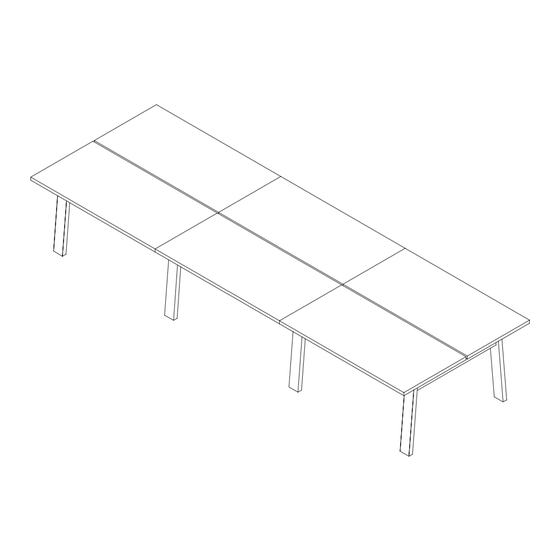

DC08 BASIS WORKSTATION (1400x1415)
WORKSTATION / WORKSTATION
DESIGN: DAVID CHIPPERFIELD, 2018
Lieferumfang / Content
pro Workstation / per workstation
2 Tischplatten / 6 Table top
2 Zargen (Startmodul / Endmodul 1210mm Zargenlänge/ Mittelmodul 1360mm Zargenlänge) / Brackets (Starting / End module
1210mm length/ Middle module 1360mm length)
2 Beinpaare (Startmodul) oder 1 Beinpaar (Mittel- / Endmodul) / 2 Legs (Starting module) or 1 leg (Middle / End module)
6 Screenhalter / 6 Screenholder
2 Kabelkanäle / 2 Wire channels
1 Beschlägeset / 1 Assembly kit
1 Abstandsklotz / 1 distance block
Wichtige Hinweise / Important information
Für die Montage der DC08 BASIS WORKSTATION brauchen Sie mindestens zwei Personen. ACHTUNG: Wenn Sie eine WORK-
STATION ohne Klappen in den Tischplatten erworben haben, müssen Sie die Verkabelung vor der Montage der Tischplatten
durchführen. / In order to assemble the DC08 BASIS WORKSTATION you need at least 2 people. ATTENTION: For a WORKSTA-
TION without flaps the wiremanagement has to be installed before mounting the table top.
Aufbauanleitung / Assembly instructions

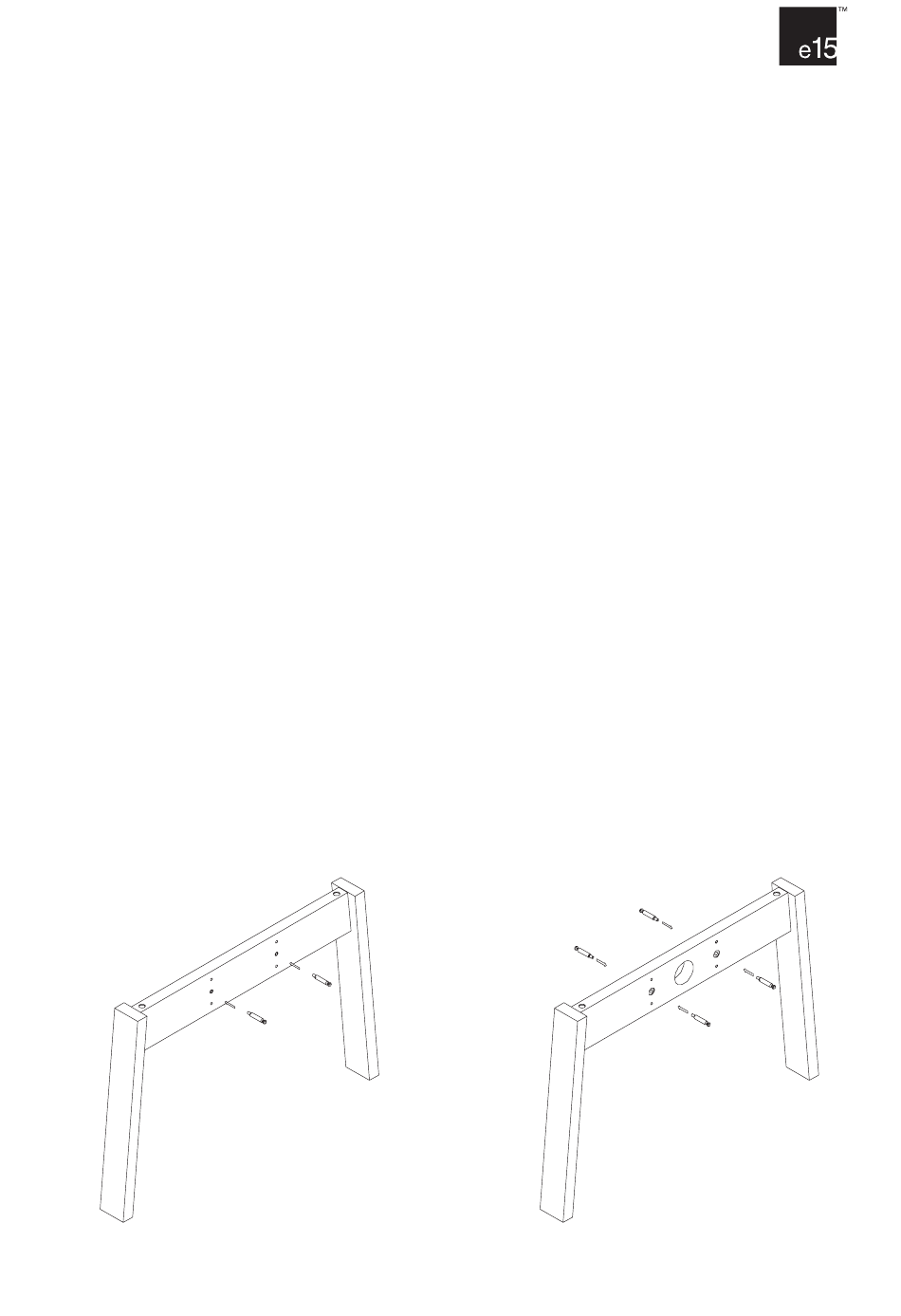

A. Schrauben Sie die Verbindungsstifte in die dafür vorgesehenen Muffen in den Beinpaaren wie in der Abbildung zu sehen. /
Screw the pins into the suitable sleeve.
Start- / Endmodul Beinpaar/
Starting / End module leg
WWW.E 15 .COM
Mittelmodul Beinpaar/
Middle module leg
