OFFICE JACK JacksBasic Montageanleitung Seite 2

JacksBasic®
Montageanleitung

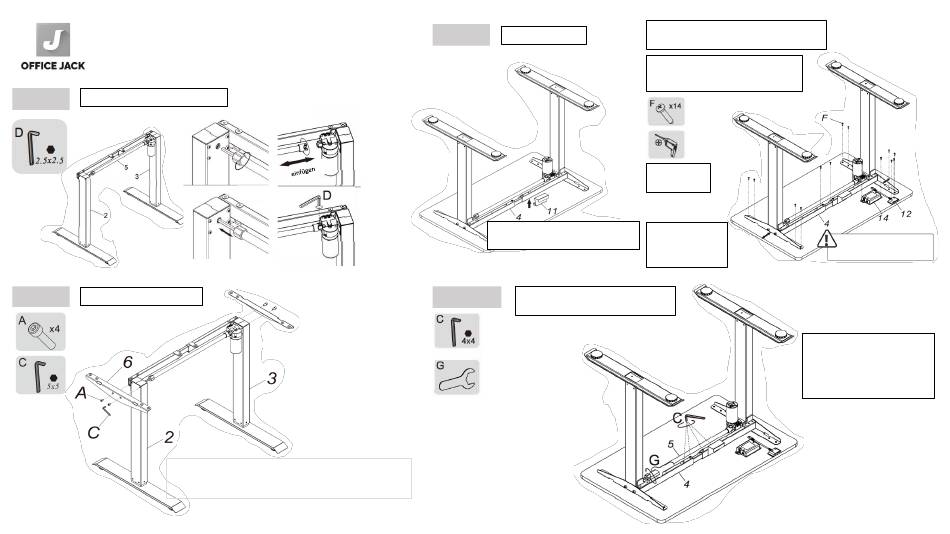

Übertragungsstange montieren [5]
Schritt 3
Schritt 4 Stützplatte montieren [6]
Verbindung der Tragplatte [6] mit den Trägern [2][3].
Ziehen Sie die Schrauben (A) mit dem Inbusschlüssel 5x5 (C)
fest.
drehen
lockern
einfügen
anziehen
Schritt 5
Netzteil montieren
Adapterhalter [11] am Tragbalken
anbringen.
Ziehen Sie den Stützbalken und die
Schritt 6-1
Schraube der Übertragungsstange fest.
Montieren Sie die Tischplatte, Steuereinheit
und den Steuergerät.
Schrauben[F] Sie die Tischplatte, die
Steuereinheit (14) und den Steuergerät
[12] mit einer Bohrmaschine fest.
Nicht im
Lieferumfang
Der Abstand vom
Gestell zum Rand
sollte nicht mehr als
20 cm sein.
Ziehen Sie mit dem Inbusschlüssel
4x4 (C) die 4 Schrauben am
Stützbalken [4] fest,
und ziehen Sie dann die Mutter an
der Übertragungsstange [5] mit
dem Schraubenschlüssel (G) an.
Steuergerät sollte auf der Seite
der Hubsäule mit Motor montiert
werden.
