JacksBasic®
Montageanleitung
Technische Daten
Hub-Säulen
Maximale Belastung
Geschwindigkeit
Spannung
Verstellbereich
Schreibtisch Größe
Arbeitszyklus
Arbeitstemperatur

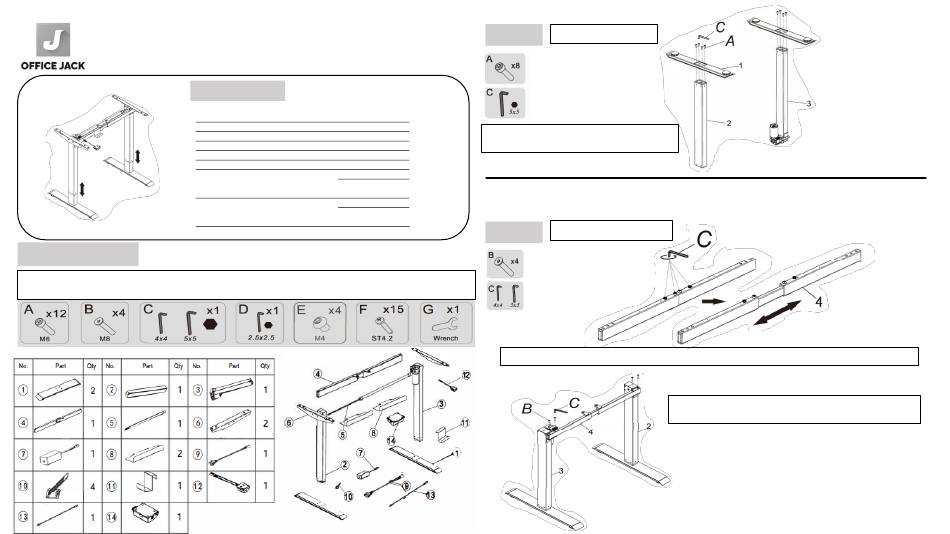

Komponentenliste
Achtung! Die nachstehenden Zeichnungen dienen nur als Referenz und können von der tatsächlichen Ausführung leicht
abweichen. Bitte wenden Sie sich an den Kundendienst, wenn ein Teil fehlt oder Probleme bei der Montage auftreten.
Schritt 1
2
70Kg
Montieren Sie [1] & [2] [3], verwenden Sie den
25mm/s
5x5 Inbusschlüssel (C) für die Schrauben(A).
100-240V
710 – 1210mm
1000 – 1600 mm
500 – 800mm
18 Min. Pause bei
2 Min. Dauerbetrieb
0 – 40 °C
Schritt 2
Lösen Sie die Schrauben am Stützbalken [4] mit dem dem Inbusschlüssel 4x4 (C), dann strecken Sie diese [4].
Sockel montieren [1]
Stützbalken montieren [4]
lockern
Stützbalken[4] an den Säulen[2][3] anbringen,
ziehen Sie die Schraube (B) mit dem Inbusschlüssel 5x5 (C) fest.
strecken
loading

Inhaltszusammenfassung für OFFICE JACK JacksBasic

  • Seite 1 JacksBasic® Schritt 1 Sockel montieren [1] Montageanleitung Technische Daten Hub-Säulen Maximale Belastung 70Kg Montieren Sie [1] & [2] [3], verwenden Sie den Geschwindigkeit 25mm/s 5x5 Inbusschlüssel (C) für die Schrauben(A). Spannung 100-240V Verstellbereich 710 – 1210mm Schreibtisch Größe 1000 – 1600 mm 500 –...
  • Seite 2 JacksBasic® Montieren Sie die Tischplatte, Steuereinheit Schritt 5 Netzteil montieren und den Steuergerät. Montageanleitung Schrauben[F] Sie die Tischplatte, die Steuereinheit (14) und den Steuergerät [12] mit einer Bohrmaschine fest. Übertragungsstange montieren [5] Schritt 3 drehen lockern Nicht im Lieferumfang einfügen...
  • Seite 3 Schritt 7 Montiere die Blenden und Netzadapter Schließen Sie alle Kabel an den Schritt 6-2 Adapter [7] an. Befestigen die Blende [8] mit den Schrauben [E] an der Traverse [4] Schrauben [E] und ziehen Sie sie dann mit dem Inbusschlüssel 2,5*2,5 Schlüssel [D] fest.

  • Seite 4: Allgemeine Fehlerbehandlung

    Allgemeine Fehlerbehandlung Achtung 1. Stromversorgung: AC100V-240V, 50/60Hz 2. Min. – max. Betriebstemperatur 0-40°C Störung Verfahren 3. Ziehen Sie vor der Reinigung den Netzstecker, wischen Sie den Staub auf der Oberfläche mit einem leicht angefeuchteten Geschirrtuch ab, achten Sie darauf, Keine Reaktion bei Tastendruck Prüfen Sie, ob alle Kabel richtig angeschlossen dass keine Tropfen in die inneren Teile gelangen.
  • Seite 5 Bedienungsanleitung Steuergerät • Zurücksetzen – Reset A: Wenn sich der Tisch in der untersten Position befindet, drücken Sie 5 Sekunden lang die Taste ▼, um den Reset-Modus aufzurufen; der Reset wird durchgeführt, bis das Hebesystem den Boden erreicht hat und dann wieder stoppt. B: Wenn das Hebesystem ausfällt, lassen Sie die Taste los, drücken Sie lange auf die ▼...
