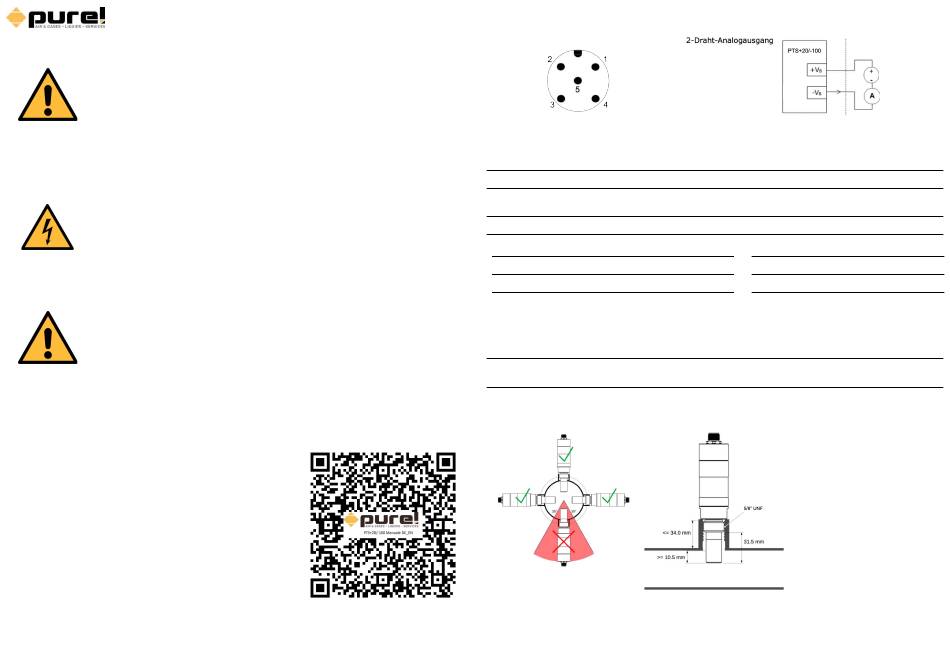

purel PTS+20 Kurzanleitung

Quick Start Guide DE
PTS+20/-100 Taupunkt-Transmitter
WARNUNG!
Druckluft!
Jeder Kontakt mit schnell entweichender Luft oder platzenden Teilen des
Druckluftsystems kann zu schweren Verletzungen oder sogar zum Tod führen!
• Überschreiten Sie nicht den maximal zulässigen Druckbereich (siehe Kennzeichnung der
Sensoren).
• Verwenden Sie nur druckfestes Installationsmaterial.
• Vermeiden Sie, dass Personen getroffen werden, die Luft entweichen oder Teile des
Instruments platzen.
• Das System muss bei Wartungsarbeiten drucklos sein.
WARNUNG!
Für die Versorgung verwendete Spannung!
Jeder Kontakt mit unter Spannung stehenden Teilen des Produkts kann zu
einem elektrischen Schlag führen, der zu schweren Verletzungen oder sogar
zum Tod führen kann!
•
Berücksichtigen Sie alle Vorschriften für Elektroinstallationen.
• Das System muss während Wartungsarbeiten von jeder Stromversorgung getrennt werden.
• Jegliche elektrische Arbeiten am System sind nur von autorisiertem qualifiziertem Personal
erlaubt.
ACHTUNG!
Zulässige Betriebsparameter!
Beachten Sie die zulässigen Betriebsparameter, jeder Vorgang, der diese
Parameter überschreitet, kann zu Fehlfunktionen führen und zu Schäden am
Gerät oder System führen.
• Überschreiten Sie nicht die zulässigen Betriebsparameter.
• Stellen Sie sicher, dass das Produkt unter den zulässigen Einschränkungen betrieben wird.
•
Überschreiten oder unterschreiten Sie nicht die zulässige Lager- und Betriebstemperatur und
den Druck.
Die vollständige Anleitung kann als PDF geladen werden.
Scannen Sie dazu einfach den QR-Code mit Ihrem Smartphone:
Elektrischer Anschluss
Anschlusspins des M12-Steckers
Pinbelegung des M12-Steckers
Taupunkt-Transmitter-modelle: PTS+20/-100
Ausgangssignal: 2-Draht-Analogausgang und SDI
Pin 1 Pin 2
-V
B
SDI
(Stromschleife)
braun weiß
Legende
SDI Digitales Signal (interner Gebrauch)
-V Negative Versorgungsspannung
B
Analoger Ausgang
Der Taupunkt-Transmitter bietet einen 2-Draht-Analogausgang. Der analoge Ausgang reicht von 4... 20 mA.
• Der 2-Draht-Analogausgang ist eine Stromschleife (Loop-Sensor).
Skalierung
Die folgende Tabelle zeigt die Standardskalierung des Analogausgangs.
4 mA = -100°C Td
20 mA = +20°C Td
Installation
Kundenseite
Pin 3
Pin 2
Pin 3 Pin 4
+V
B
N/A
(Stromschleife)
blau schwarz
N/A Nicht zutreffend
+V Positive Versorgungsspannung
B
Eine kopfüber Installation ist nicht
zulässig.
Installieren Sie den Transmitter
nur, wenn das System drucklos ist.
Bitte überprüfen Sie die Größe des
Anschluss und stellen Sie sicher,
dass sich nicht weniger als 1/3 der
Sensorspitze im Rohr befindet.
Der Innengewinde muss 5/8" UNF
haben.
DC
Versorgung
Strom
Messung
Pin 5
N/A
grau
