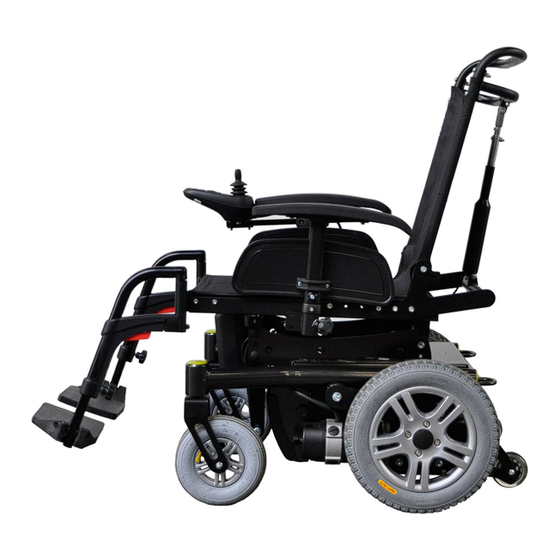

You-Q LIAM Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für LIAM:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

DEU
LIAM SITZSYSTEM
ENG
LIAM SEATING
BEDIENUNGSANLEITUNG
USER MANUAL
6003078A [8K10]

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für You-Q LIAM

Inhaltszusammenfassung für You-Q LIAM

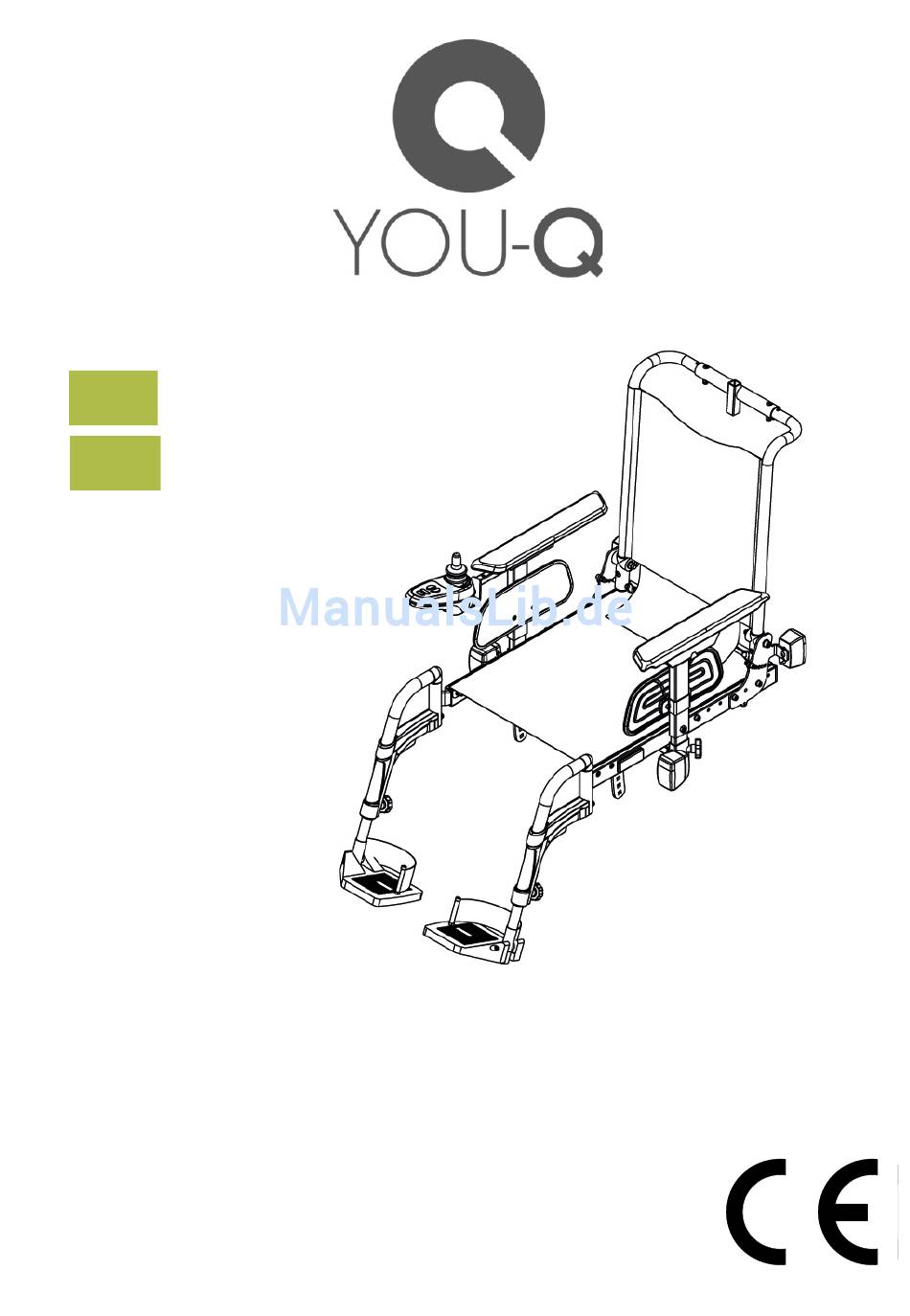

  • Seite 1 LIAM SITZSYSTEM LIAM SEATING BEDIENUNGSANLEITUNG USER MANUAL 6003078A [8K10]...
  • Seite 3 YOU-Q haftet jedoch nicht für eventuelle Fehler in den Informationen oder daraus resultierenden Folgen. Für Schäden, die durch von Dritten ausgeführte Arbeiten entstehen, haftet YOU-Q nicht. Die von YOU-Q verwendeten Gebrauchsnamen, Handelsnamen, Handelsmarken usw. dürfen gemäß den gesetzlichen Bestimmungen zum Schutz von Handelsmarken nicht als frei betrachtet werden.

  • Seite 4: Inhaltsverzeichnis

    Über diese Anleitung ....................5 CE-Erklärung ......................5 Garantiebestimmungen ................... 5 Allgemeine Beschreibung ..................5 2.1 Beschreibung des Liam Sitzsystems .............. 5 Allgemeine Handlungen ..................6 3.1 Beinstützen: abnehmen/wieder einrichten ............6 3.2 Armlehnen: abnehmen/wieder einrichten ............6 3.3 Kopfstütze ....................... 6 Einstellmöglichkeiten ...................

  • Seite 5: Vorwort

    Beschreibung des Liam Verbindung, wenn eine von diesen Sitzsystems Anleitungen mit Ihrem Rollstuhl nicht mitgeliefert wurde. Für Händler ist Auf dem Rollstuhl ist das Liam neben dieser Bedienungsanleitung Sitzsystem montiert. Das Liam auch ein Service-Handbuch erhältlich. Sitzsystem bietet ausgezeichnete Unterstützung für Kopf, Rumpf, Arme Diese Liam-Bedienungsanleitung und Beine.

  • Seite 6: Allgemeine Handlungen

    3 Allgemeine Handlungen Beinstützen: abnehmen/wieder einrichten 1. Drücken Sie die Klinke nach oben, um die Beinstütze zu entriegeln. 2. Schwenken Sie die Beinstütze nach außen. 3. Nehmen Sie die Beinstütze nach oben aus dem Beinstützenhalter. Beim Wiedereinsetzen der Beinstütze müssen Sie ein Klicken hören.

  • Seite 7: Einstellmöglichkeiten

    4 Einstellmöglichkeiten Sitztiefe einstellen Sitztiefe mithilfe des gesamten Rahmens der Rückenlehne 1. Lösen Sie die Schrauben an beiden Seiten des Sitzrahmens. 2. Stellen Sie den gesamten Rahmen der Rückenlehne auf die gewünschte Position ein. 3. Ziehen Sie die Schrauben fest. Sorgen Sie dafür, dass Abb.

  • Seite 8: Rückenwinkel Einstellen

    Rückenwinkel einstellen 1. Ziehen Sie den Riemen auf der Rückenseite zwischen den Rückenlehnengelenken. 2. Stellen Sie den gewünschten Rückenwinkel ein. 3. Nach lösen des Riemens sollten die Rastbolzen (1) links und rechts ordentlich in die Löcher rasten. Abb. 4.3 Beinstützen einstellen Unterschenkellänge einstellen 1.

  • Seite 9: Armlehnen Einstellen

    Armlehnen einstellen Höhe der Armlehnen einstellen 1. Lösen Sie die Schraube (3). 2. Setzen Sie die Armlehne auf die gewünschte Position ein. 3. Ziehen Sie die Schraube fest. Sorgen Sie dafür, dass die Arme gut unterstützt werden, ohne dass die Schultern nach oben gedrückt werden.

  • Seite 10: Kopfstütze

    Höhe der Kopfstütze 1. Höhe Lösen sie die Sternschraube. 2. Stellen Sie die gewünschte Stellung ein. 3. Ziehen Sie die Sternschraube fest. Abb. 4.8 Speicherblock (Abb. 4.9) 1. Lösen Sie die Schraube einige Umdrehungen. 2. Stellen Sie die gewünschte Position ein. 3.

  • Seite 11: Hüftgurt

    Hüftgurt Der Rollstuhl kann mit einem Hüftgurt ausgestattet werden. Der Hüftgurt verleiht zusätzliche Sitzstabilität während des normalen Gebrauchs. Dieser Gurt ist kein Sicherheitsgurt für den Transport. Montieren Sie den Hüftgurt wie folgt : Befestigen Sie die Gurtschnalle mit Hilfe einer Schraube und einer Mutter.

  • Seite 12: Einsteigen In Den Rollstuhl Und Aussteigen Aus Dem Rollstuhl (Transfer)

    5 Einsteigen in den Rollstuhl und Aussteigen aus dem Rollstuhl (Transfer) Stellen Sie sich nicht auf die Fußrasten. Sie sind nicht dafür ausgelegt, das volle Gewicht von einer Person zu tragen. Außerdem kann dadurch der Rollstuhl umkippen. Abb. 6.1 Vorwärtstransfer 1.

  • Seite 13: Verkleinern Des Rollstuhls

    6 Verkleinern des 7 Wartung Rollstuhls Wartungstabelle Für den Transport ohne Insassen kann Es empfiehlt sich, den Rollstuhl einmal der Rollstuhl verkleinert werden. jährlich oder, bei intensiver Benutzung, Komponenten, die einfach vom alle sechs Monate von Ihrem Händler Rollstuhl gelöst werden können, kontrollieren zu lassen.
  • Seite 16 YOU-Q executes a policy of continuous improvement and reserves the right to changes and modifications. The information provided is valid for the product in its standard version. YOU-Q cannot be held liable for possible damage resulting from specifications of the product deviating from the standard configuration.
  • Seite 17 Table of content Foreword ......................18 General description .................... 18 2.1 Product description Liam Seating ..............18 General operations ..................... 19 3.1 Legrest: Removing / replacing ..............19 3.2 Armrest: Removing / replacing ..............19 3.3 Headrest ....................... 19 Setting the seating system................. 20 4.1 Seat depth setting ..................

  • Seite 18: Foreword

    The wheelchair is equipped with the Read the entire user manual carefully Liam seating system. The Liam seating before taking the product into use. The system provides excellent support for the information provided by this manual is head, torso, arms and legs.

  • Seite 19: General Operations

    3 General operations Legrest: Removing / replacing Removing (fig 3.1). Push the catch(1) upwards in order to unlock the leg rest. Swing the leg rest outwards. Remove the leg rest from its bracket by lifting. You should hear a click when replacing the leg rest.

  • Seite 20: Setting The Seating System

    4 Setting the seating system Seat depth setting Seat depth by backrest frame (fig 4.1). Loosen the bolts on both sides. Place the backrest frame in the desired position. Tighten the bolts. Make sure that there is at least 2 cm of free space between the back of the knee and the front of the seat to ensure good blood circulation.

  • Seite 21: Backrest Angle Setting

    Backrest angle setting See figure 4.3 Loosen the joints (1) by drawing the strap behind the backrest. Set the desired angle of the backrest. Take care that both pins left and right, fit into the locking holes. Figure 4.3 Legrest settings Lower leg length (fig 4.4).

  • Seite 22: Armrest Settings

    Armrest settings Armrest height setting (fig 4.5). 1. Loosen the star knob. 2. Adjust to the desired height. 3. Tighten the star knob. Make sure that the arms are supported well, without the shoulders being pushed upward. Figure 4.5 Sideplate height setting (fig 4.6). Loosen the bolts.

  • Seite 23: Headrest

    Headrest Height (fig 4.8). Loosen de starknob. Slide the headrest in the desired position. Tighten de starknob. Figure 4.8 Memory block (fig 4.9). Loosen the bolt. Slide the memory block in the desired position. Tighten the bolt. Figure 4.9 Position (fig 4.10). Loosen the bolts (x3).

  • Seite 24: Hip Belt

    Hip belt It is possible for the wheelchair to be fitted with a positioning belt. The hip belt offers extra seating stability under normal use. The hip belt is attached as follows (figure 4.11): Attach the belt buckle using a nut and bolt.

  • Seite 25: Getting In And Out Of The Wheelchair (Transfer)

    5 Getting in and out of the wheelchair (transfer) Do not stand on the foot-plates. These have not been designed to accommodate the full weight of a person. In addition, this could cause the wheelchair to topple over. Figure 6.1 Forward transfer Flip the footplates up (fig 6.1)..

  • Seite 26: Reducing The Wheelchair Size

    6 Reducing the wheelchair 7 Maintenance size Maintenance table The wheelchair can be reduced in size It is recommended to have your for transportation without a passenger. wheelchair serviced by your dealer once Any components of the wheelchair that a year or, in case of intensive use, every can easily be detached should be six months.
  • Seite 28 Dealer: YOU-Q B.V. Lagedijk 31 5705 BX Helmond T +31(0)492 50 57 00 F +31(0)492 50 57 01 info@you-q.nl www.you-q.nl...
