inels RFSAI-62B-SL Bedienungsanleitung

RFSAI-62B-SL, RFSAI-61B-SL, RFSAI-11B-SL
Dual Band wireless switching component input button
EN
Funk-Schaltaktor mit zwei Kanälen und Tasteneingang
DE
Characteristics / Eigenschaften
• Switching component with 2 relay outputs are used to control appliances and lights. Internal
terminals can connect two existing buttons in the wiring.
• They can be combined with detectors, controllers, iNELS RF Control or system components..
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It allows the connection of switched loads with a total sum of 8 A (2,000 W).
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. It is possible to assign any function to each output relay.
• External button is programmed as a wireless button.
• Each output can be controlled by up to 12/12 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control (RFIO

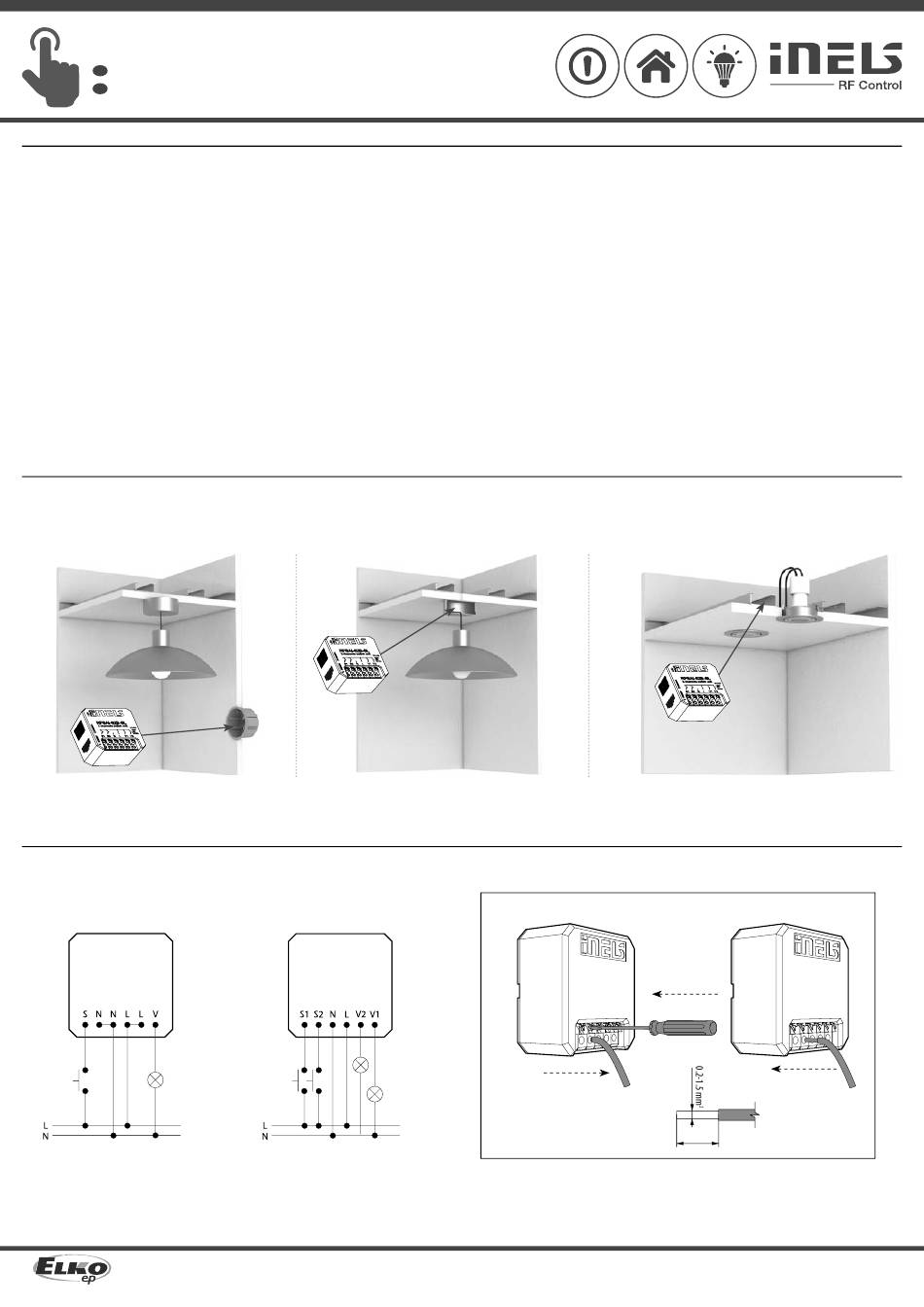

Assembly / Installation
mounting in an installation box /
(even under the existing button / switch)
Installation in einer Einbaudose
(auch unter einem existierenden Taster / Schalter)
Connection / Verbindung
RFSAI-61B-SL
Made in Czech Republic
2 2
(RFIO ), it is possible to set the repeater function
2
that support this feature.
2 ).
mounting into the light cover /
Installation unter einer Lichtabdeckung
RFSAI-62B-SL
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: elko@elkoep.de | Tel: +49 (0) 221 222 837 80
www.elkoep.com / www.elkoep.de
• Schaltaktor mit 2 Ausgangsrelais dient zur Steuerung von El. Geräten und Beleuchten. Sie können
2 vorhandene Tasten in der Verdrahtung an die internen Klemmen anschließen.
• Kann mit Detektoren, Sender oder Aktoren iNELS RF Control.
• Das BOX-Modul-Design des Gerätes ermöglicht den Einbau in einer Schalterdose, einer Geräte-
abdeckung oder in der Decke.
• Er ermöglicht den Anschluss von Schaltlasten mit einer Gesamtsumme von 8 A (2.000 W).
• Funktion: Taste, Stromstoßrelais und Zeitfunktion von verzögerter Start oder zurückkehren mit
einem Einstellbereich von 2s-60 Min. Jedem Ausgangsrelais kann eine Funktion zugewiesen
werden.
• Die Programmiertaste am Gerät wird auch für die manuelle Steuerung des Ausgangs verwendet.
• Der Eingang ist nicht galvanisch isoliert.
• Jeder Ausgang kann bis zu 12/12 Kanäle gesteuert werden (1 Kanal repräsentiert 1 Taste auf der
Steuerung).
• Der Speicherstatus kann bei einem Stromausfall eingestellt werden.
• Für Aktoren, die als iNELS RF Control 2 (RFIO
funktion über das RFAF/USB Servicegerät einzustellen.
• Reichweite bis zu 200 m (im Freien), verwenden Sie einen RFRP-20-Signal-Repeater oder die Aktoren
mit den RFIO 2 -Funktionen, wenn das Signal zwischen dem Sender und dem Aktor nicht ausreicht ist.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control
ceiling mounted /
Installation in der Decke
Screwless terminals / Schraubenlose Klemmen
RELASE
Solid conductor
20-16 AWG
02-53/2021 Rev.0
2 ) gekennzeichnet sind, ist es möglich, die Repeater-
2 2
(RFIO ).
PUSH IN
SLIDE IN
max. 8 mm
1/7
